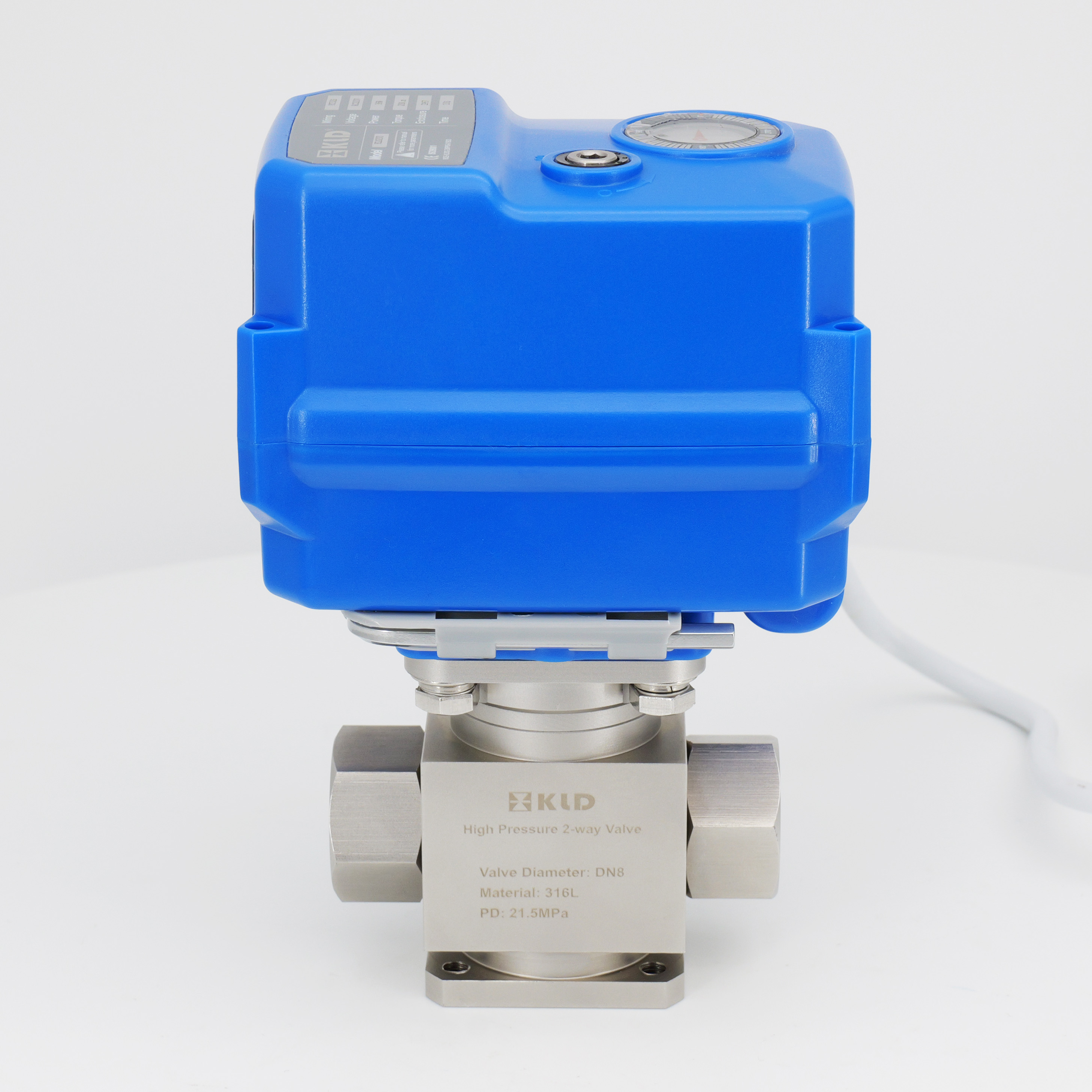

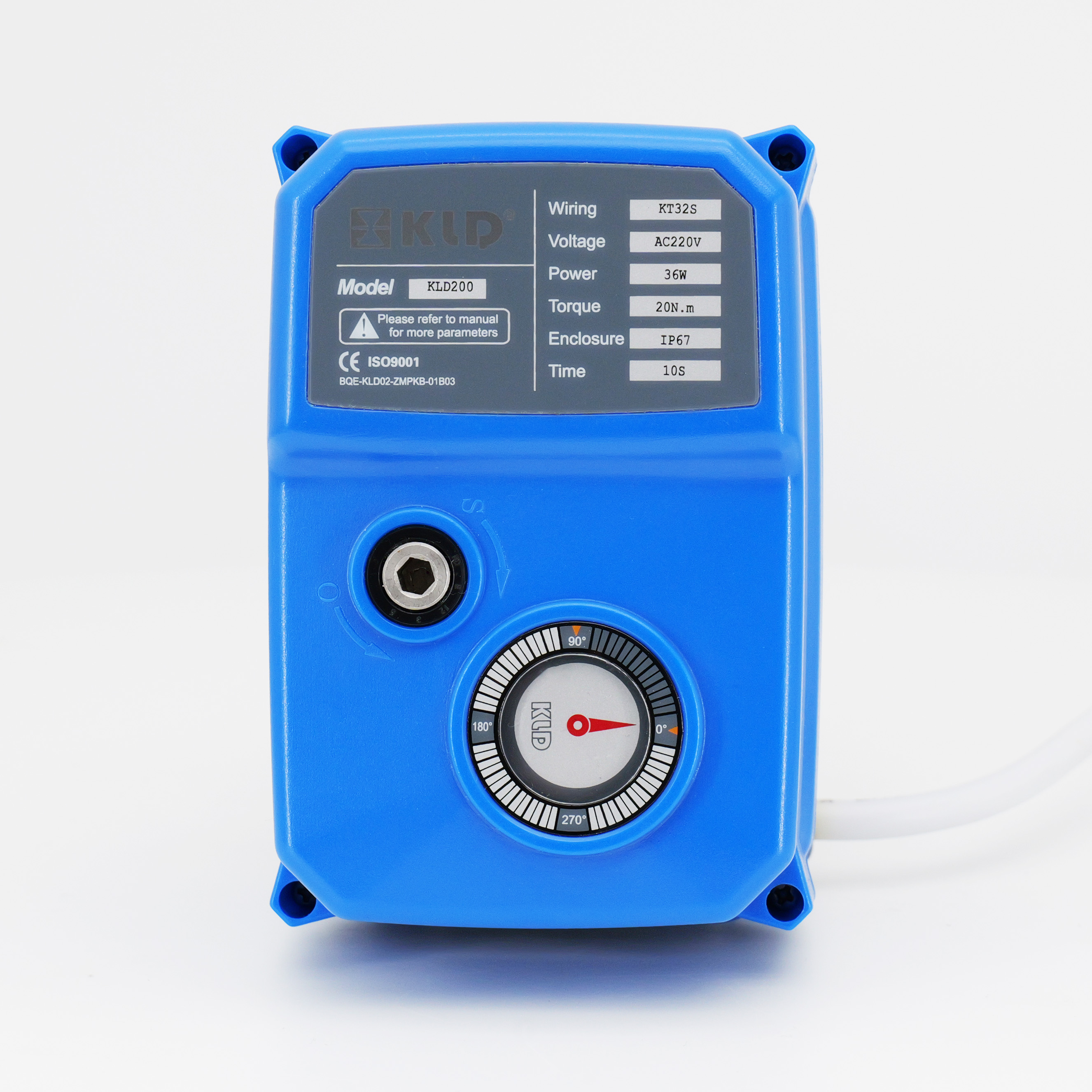

Description
Le KLD 200 soupape à billes motorisés à haute pression à 2 voies (acier inoxydable, 1/4 'à 3/4 ') dispose d'une conception à haute pression, capable de résister aux pressions de travail plus élevées, atteignant PN315 et convient aux applications à haute pression. Il possède une structure compacte, un fonctionnement simple et un contrôle précis. Largement utilisé dans des industries telles que le pétrole, les produits chimiques, l'énergie et l'approvisionnement en eau et le drainage, il permet un contrôle à distance et automatisé du milieu.
Les spécifications techniques incluent
Type de soupape: soupape motorisée à haute pression bidirectionnelle
Tailles: DN8, DN10, DN15, DN20
Type de connexion: fileté
Pression: maximum 31,50MPA (PN315)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Le KLD 200 soupape à billes motorisés à haute pression à 2 voies (acier inoxydable, 1/4 'à 3/4 ') a une qualité fiable, une durée de vie longue et une compétitivité élevée parmi des produits similaires.
CE approuvé
Applications
Système de traitement de l'eau
Système de lavage
Petit équipement pour le contrôle automatique
Automatisation industrielle
Système hydraulique
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 31.50MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32S | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.

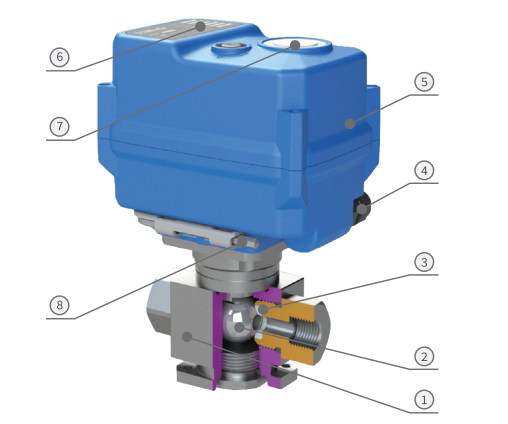

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304 / 316L | 1 |
| 2 | Balle | 304 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Nylon, Nic Kel-Pla Ted Brass | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
Dimensions 【DN8-DN20】
Dimensions (mm)
DN | d1 | L1 | L | La | d | F | H1 | H2 | H | W (kg) |
DN8 | G1 / 4 ″ | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
Dn10 | G3 / 8 ' | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1 / 2 ″ | 12 | 41.5 | 83 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Dn20 | G3 / 4 ″ | 15 | 46.5 | 93 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Remarques: BSP, NPT, gb ect. est facultatif.
Données fonctionnelles
Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 selon EN60529 / GB4208-2008 (toutes les directions) F Type F [Forme d'humidité, ajout de radiateur déshumidifiant] |
Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
