Description

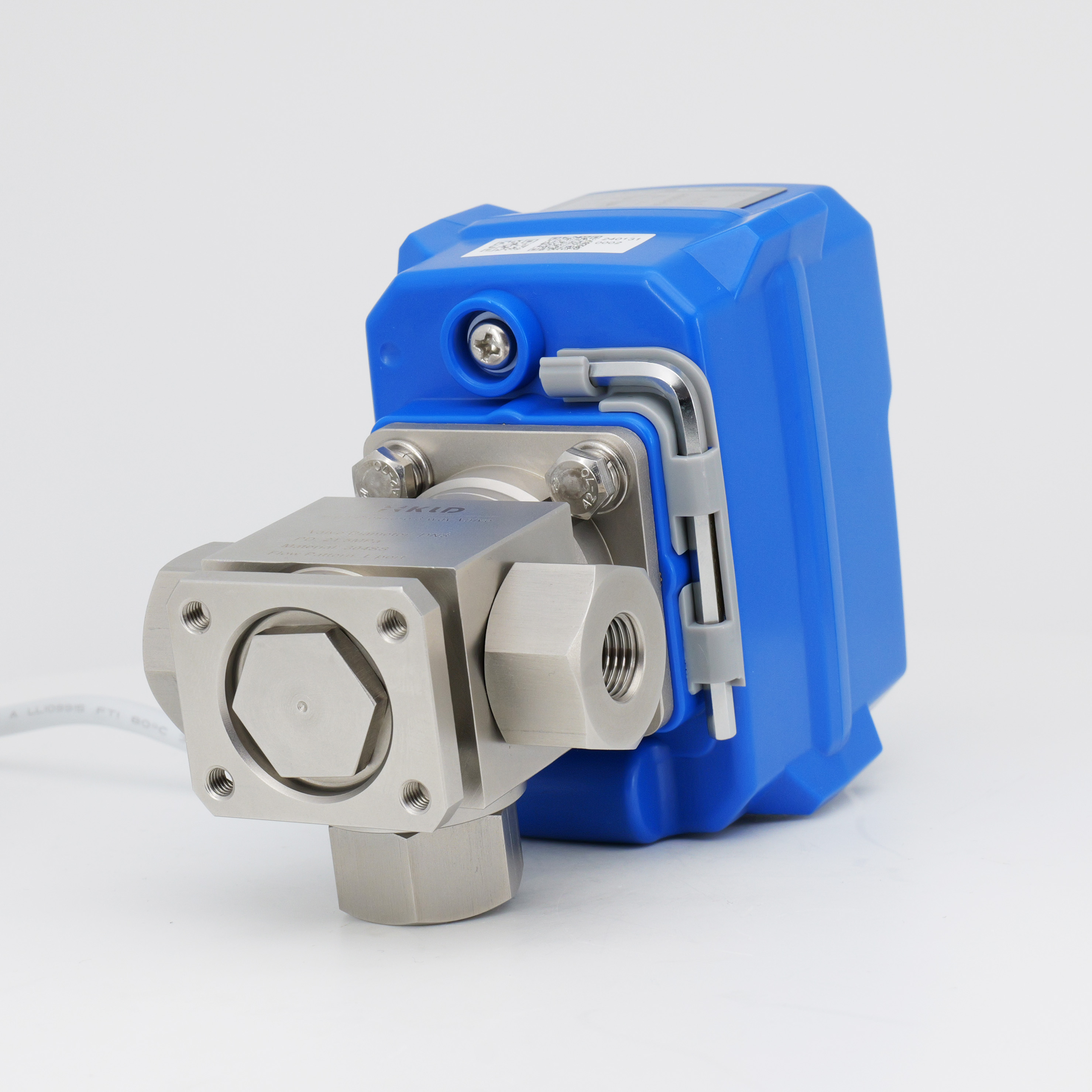

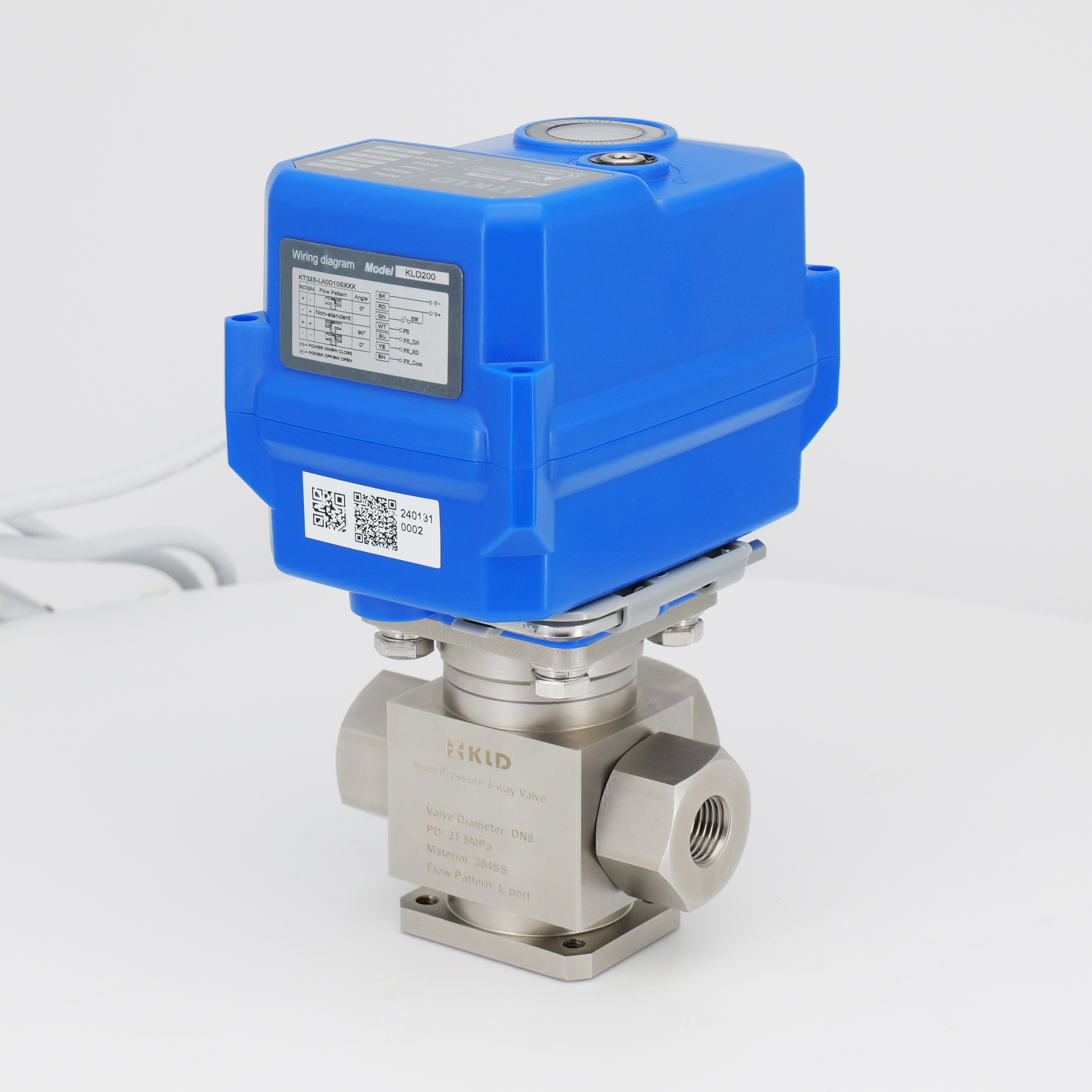

Le KLD 200 soupape à billes motorisés à haute pression à 3 voies (acier inoxydable, 1/4 'à 3/4 ') est conçu pour les applications à haute pression, capables de résister à des pressions de travail élevées jusqu'à PN315, adaptées à des situations à haute pression. Il dispose d'une structure compacte, d'un fonctionnement facile et d'un contrôle précis, ce qui le rend idéal pour les systèmes de traitement de l'eau, les systèmes de nettoyage, l'automatisation des petits équipements, l'automatisation industrielle et les systèmes hydrauliques, permettant un contrôle à distance et automatisé du milieu.
Les spécifications techniques incluent
Type de soupape: soupape à billes électriques à haute pression à 3 voies
Diamètre: DN8, DN10, DN15, DN20
Type de connexion: fileté
Pression: maximum 31,5MPA (PN315)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Le KLD 200 soupape à billes motorisés à haute pression à 3 voies (acier inoxydable, 1/4 'à 3/4 ') offre une taille compacte, une durée de vie longue, des performances de conduite stables et des caractéristiques de sécurité en option. Il est largement utilisé dans divers systèmes de contrôle et est un choix idéal pour obtenir un contrôle d'automatisation.
CE approuvé
Applications
Système de traitement de l'eau
Système de lavage
Petit équipement pour le contrôle automatique
Automatisation industrielle
Système hydraulique
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 31.50MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm / 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32S | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304 / 316L | 1 |
| 2 | Balle | 304 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
Dimensions 【DN8-DN20】
Dimensions (mm)
DN | G1 | L1 = l2 = l3 | L | L4 | d | F | H1 | H2 | H | W (kg) |
DN8 | G1 / 4 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
Dn10 | G3 / 8 ' | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1 / 2 ″ | 12 | 83 | 62.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Dn20 | G3 / 4 ″ | 15 | 93 | 67.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Remarques: B SP, NPT, GB Ect. est facultatif.
Direction de flux
Données fonctionnelles

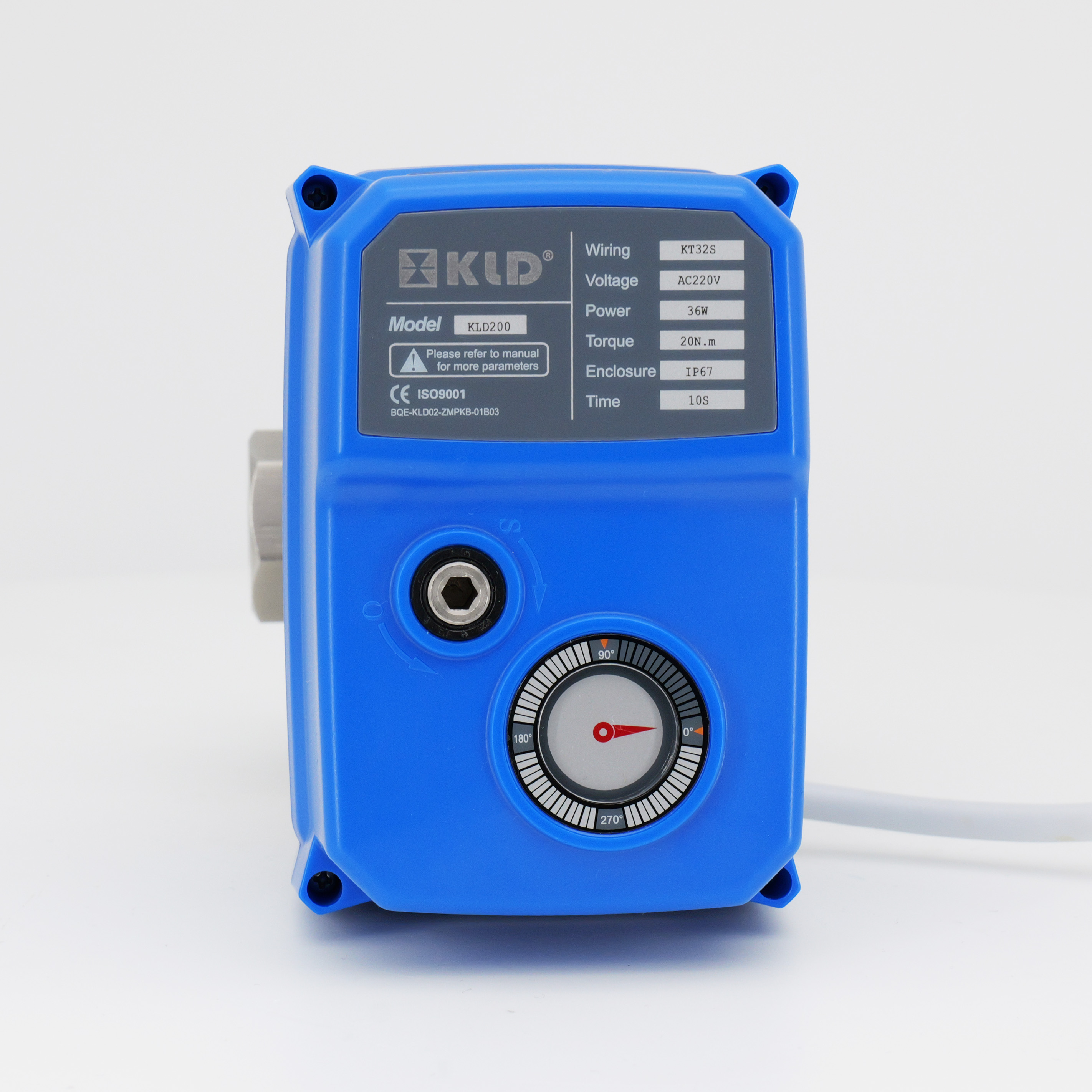

Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 selon EN60529 / GB4208-2008 (AllDirections) F Type F [Forme d'humidité, ajout de radiateur déshumidifiant] |
Recharge manuelle | Céreille hexagonale assortie ( uniquement en utilisant sans pouvoir ) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
