Description

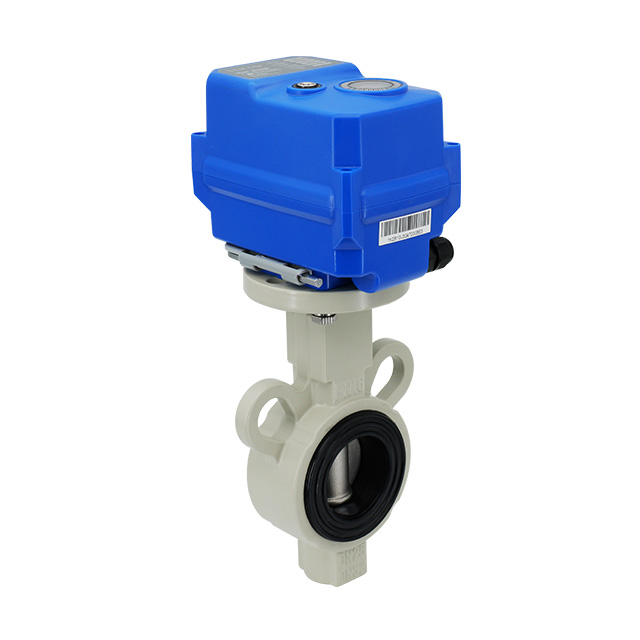

La vanne papillon motorisée KLD200 (métal) est construite avec un corps en aluminium moulé sous pression et un disque en acier inoxydable 304 ou 316, offrant des performances fiables et une bonne résistance à la corrosion. Il dispose d'une fonction de sécurité et offre la possibilité d'un fonctionnement normalement ouvert ou normalement fermé, ce qui en fait une alternative robuste aux électrovannes. La vanne est entraînée électriquement et comprend une commande manuelle via une clé hexagonale pour un fonctionnement sûr et pratique en cas de panne de courant. Avec son design compact, il est idéal pour une intégration dans de petits équipements et prend en charge l'automatisation du contrôle à distance. La vanne bénéficie également d'un indice de protection IP67, garantissant d'excellentes performances en matière d'étanchéité à l'eau et à la poussière.
Les spécifications techniques incluent
Type de vanne : vanne papillon à plaquette motorisée
Tailles : DN32 , DN50
Pression : maximum 1,6 MPa
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Classe de protection : IP67
Commande manuelle : clé hexagonale (à utiliser dans des situations sans alimentation)
La vanne papillon motorisée KLD200 se distingue par sa conception compacte, sa longue durée de vie (jusqu'à 20 000 cycles) et son application polyvalente dans le traitement de l'eau, les systèmes d'économie d'eau et d'autres équipements automatisés respectueux de l'environnement. Des versions haute vitesse et longue durée de vie sont disponibles pour répondre à différents besoins opérationnels.
La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.
Certifié CE.
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1,6 MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32S | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Remarques : Le type S adopte un retour de micro-mouvement, qui peut maintenir l'état du signal après une panne de courant avec un léger retard par rapport à l'action de la position de la vanne. Si un signal de retour synchrone avec la position de la vanne est requis, la solution de retour de relais 200C-J est recommandée et des paramètres techniques détaillés peuvent être obtenus en consultant notre service client.

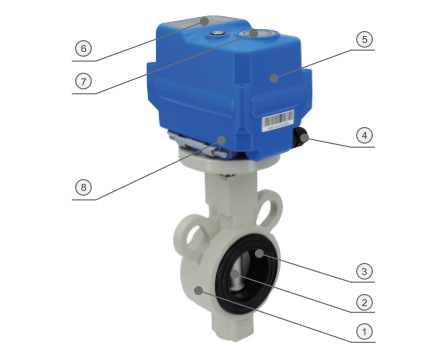

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | Aluminium moulé sous pression | 1 |
| 2 | Disque | 304/ 316 | 1 |
| 3 | Scellage | EPDM/NBR | 1 |
| 4 | Connecteur de câble | Nylon / laiton nickelé | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

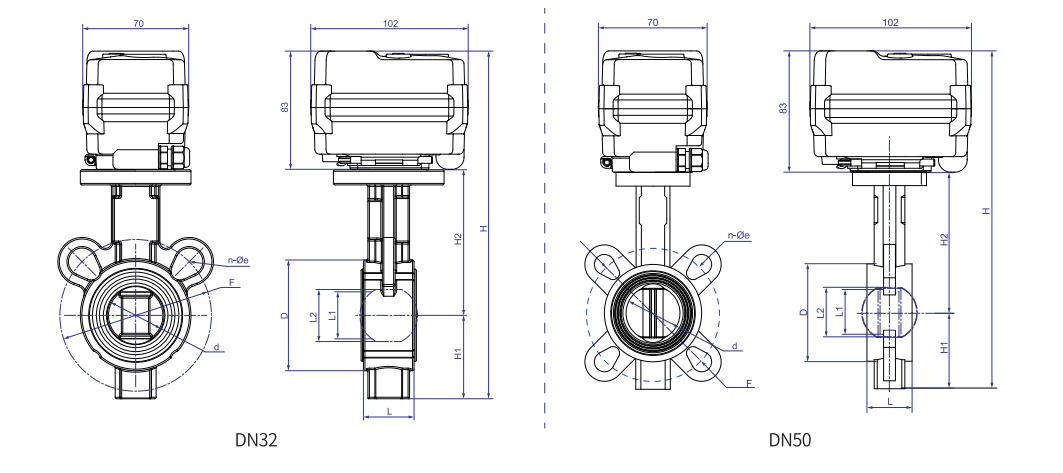

Dimensions【DN32-DN50】
Dimensions (mm)
DN | d | D | F | L | L1 | L2 | H1 | H2 | H | n-φe | W (kg) |
| DN32 | 37 | 73.0 | 100 | 33.4 | 31 | 34.3 | 55 | 96 | 234 | 2-18 | - |
| DN50 | 51 | 89.5 | 125 | 42.5 | 45 | 46.8 | 72 | 133 | 288 | 4-18 | - |
Données fonctionnelles
Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 Type F [résistant à l'humidité, ajoutant un chauffage déshumidificateur] Selon Q/12NK 4404-2023 |
Recharge manuelle | Clé hexagonale correspondante (à utiliser uniquement sans alimentation) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
