Description

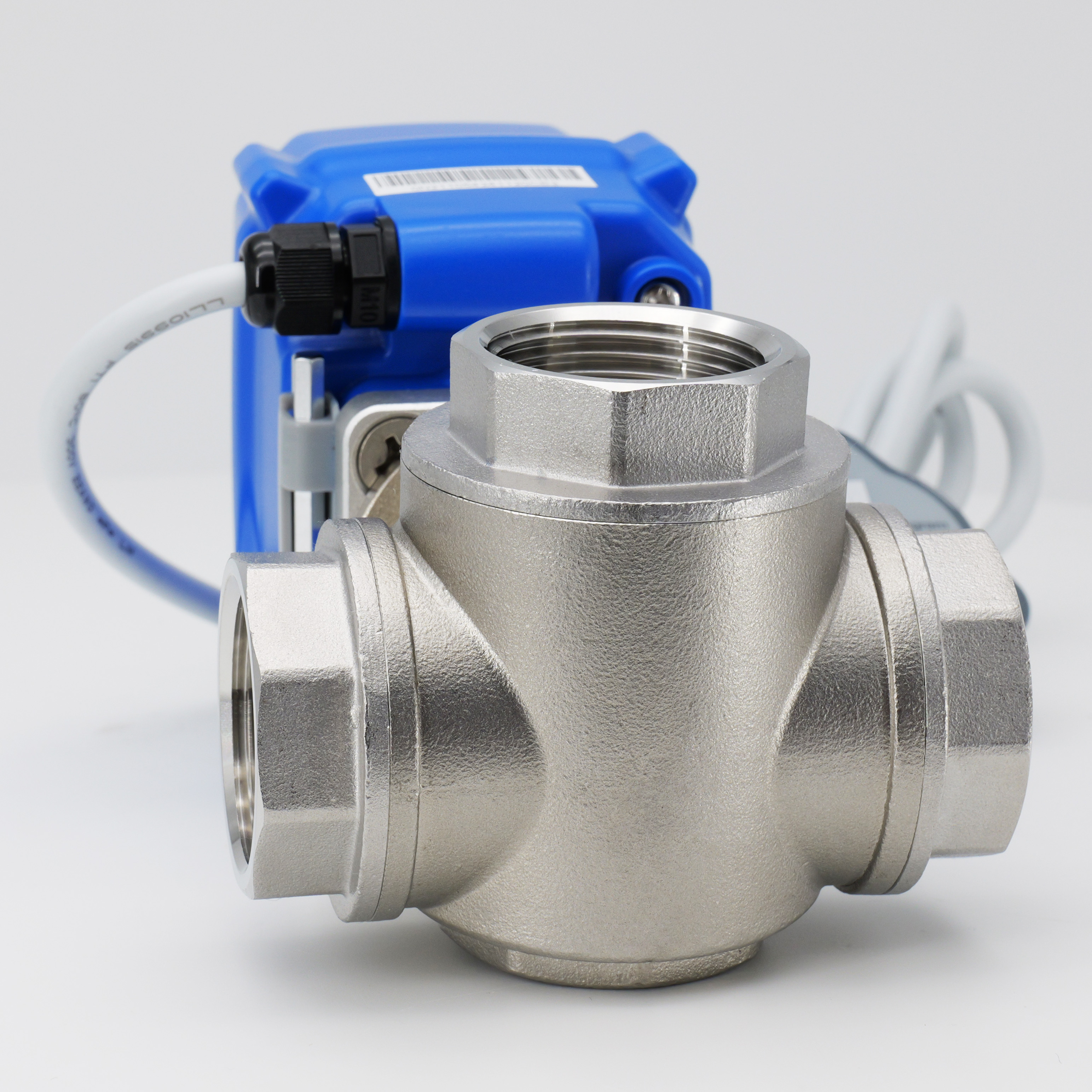

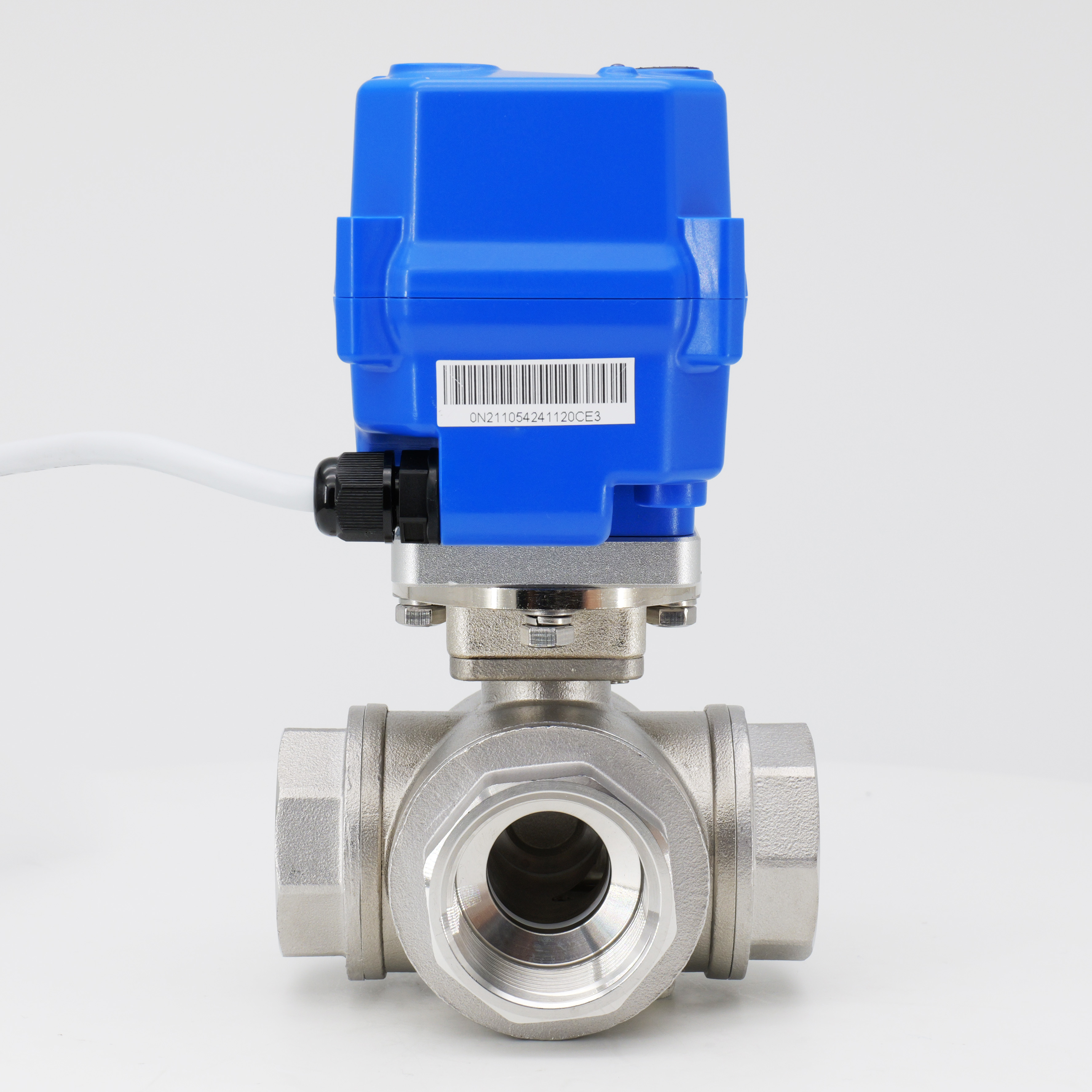

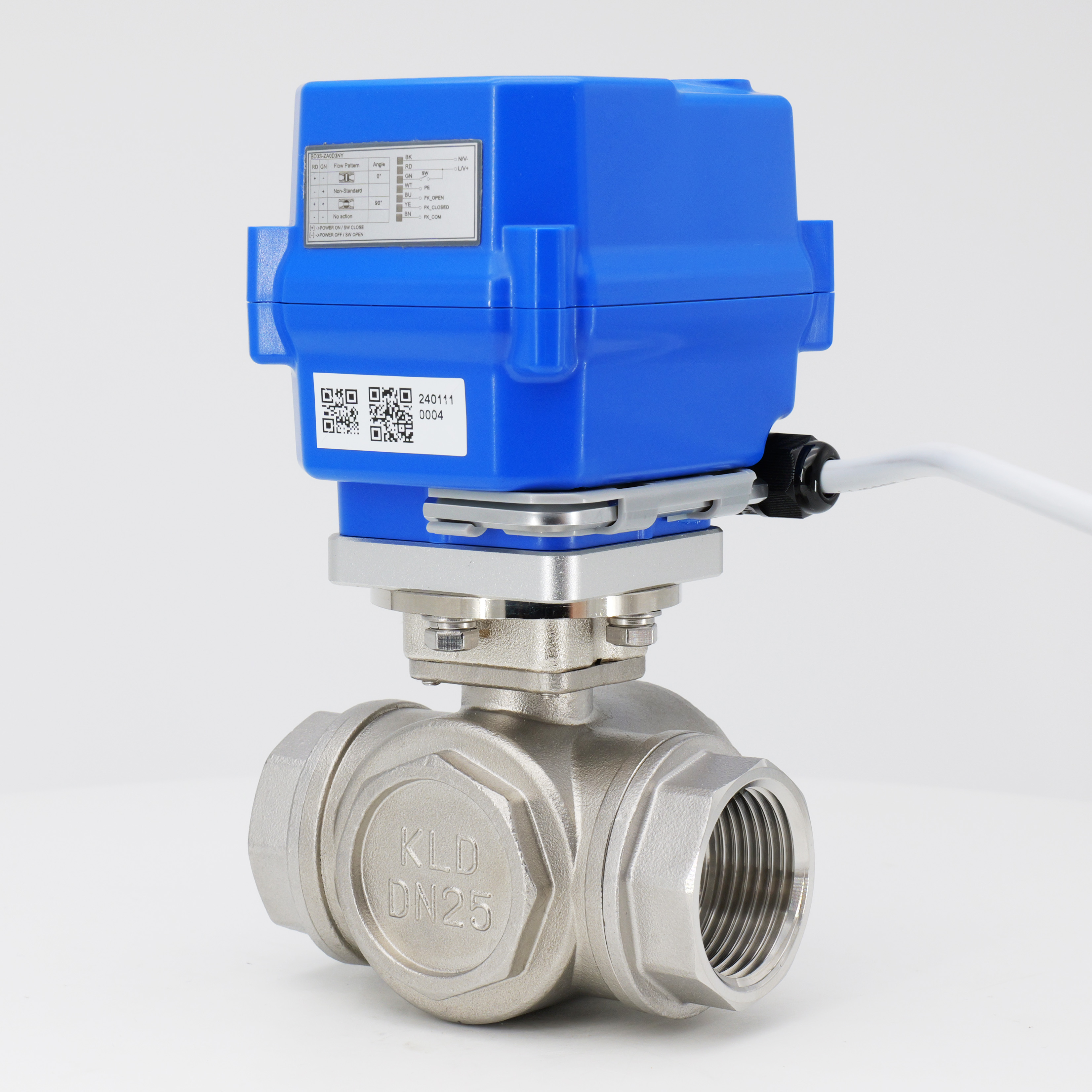

La vanne à billes motorisée KLD 100 à 3 voies (métal, 1/2 'à 1 ') est en acier inoxydable SS304 ou SS316, avec une option pour un corps de soupape en laiton, et dispose d'un fonctionnement manuel ou électrique. Le matériau en acier inoxydable est résistant à la corrosion, garantissant un fonctionnement stable à long terme. La valve est entraînée par un moteur sans balais, qui garantit un fonctionnement stable et fiable et a une durée de vie plus longue par rapport aux moteurs de la brosse.
Les spécifications techniques incluent
Type de soupape: valve à billes électriques à trois voies
Tailles: DN15, DN20, DN25
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Le KLD 100 valve à billes motorisés à 3 voies (métal, 1/2 'à 1 ') présente des avantages significatifs en termes de matériau, de fonctionnalité, de débit, de compatibilité moyenne, de plage de température et de cote de pression. Il s'agit d'une valve à billes hautes performances avec une large gamme d'applications.
La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.
CE approuvé
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
6NM | Dc24v | 24W | B2S / B3S / BD3S | 2s | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
10 nm / 6nm @ kt | AC / DC 95-265v | 12W / 18W @ KT | B3S / BD3S / KT32S | 5s | |||
AC / DC24V | B2S / B3S / Bd3s / kt32s | ||||||
Dc12v | |||||||
10nm | AC24V | 12W | B3 | 10s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
DN | d | G1 | L1 = l2 = l3 | L | L4 | H1 | H2 | H | F | W (kg) |
DN15 | 12 | G1 / 2 ″ | 15 | 67 | 54.5 | 17.00 | 42.25 | 134.85 | 27 | 1.0 |
Dn20 | 15 | G3 / 4 ″ | 15 | 77 | 64.0 | 20.25 | 44.25 | 140.10 | 31 | 1.0 |
DN25 | 20 | G1 ' | 18 | 89 | 72.5 | 25.50 | 54.50 | 155.60 | 38 | 1.2 |
Remarques: BSP, NPT, gb ect. est facultatif.
Direction de flux
Données fonctionnelles
| Angle de rotation | 90 ° ± 2 ° |
| Degré de protection | IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023 |
| Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
| Température ambiante. | -15 ℃ |
| Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0-100 ℃ |
※ Sous réserve de modifications techniques
