Description

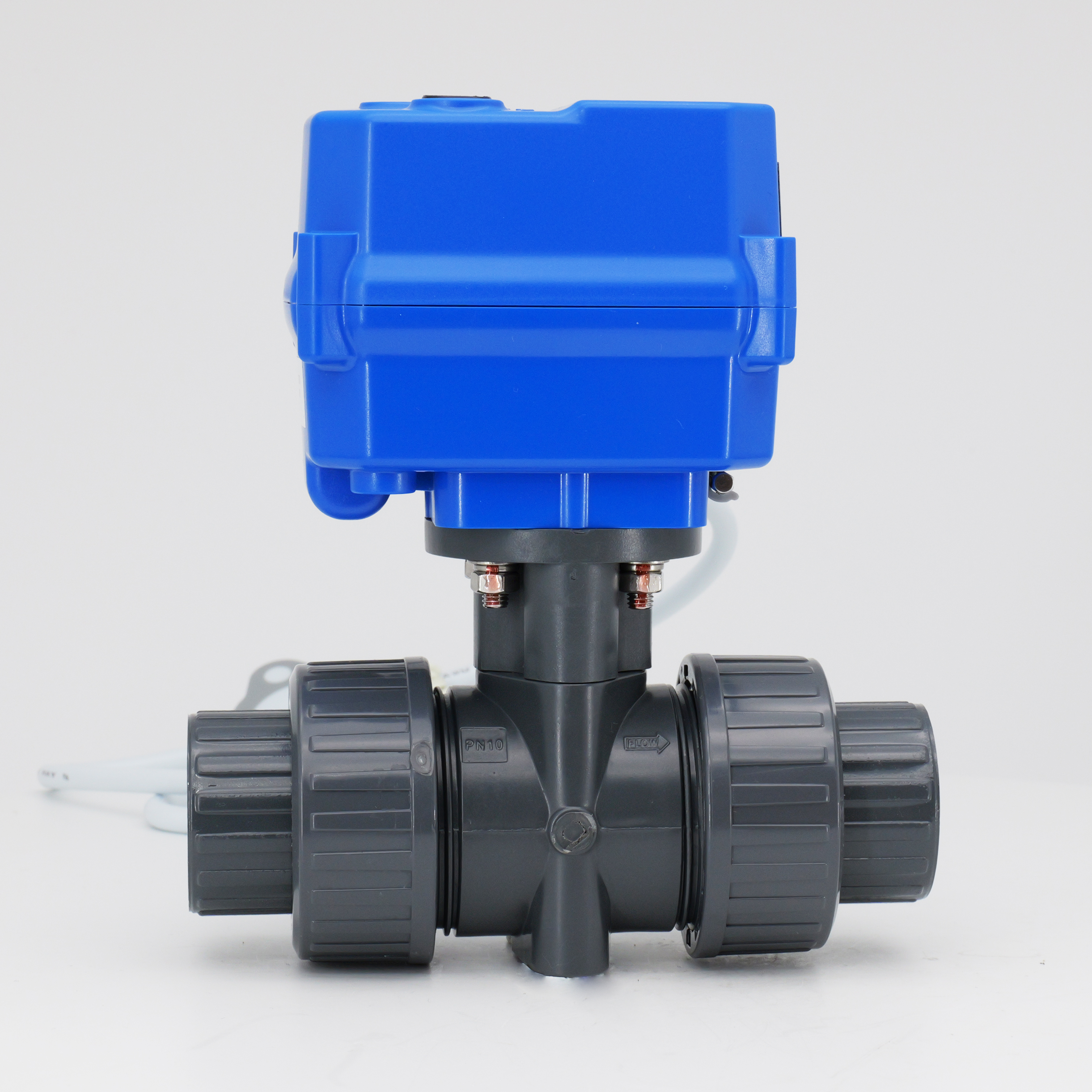

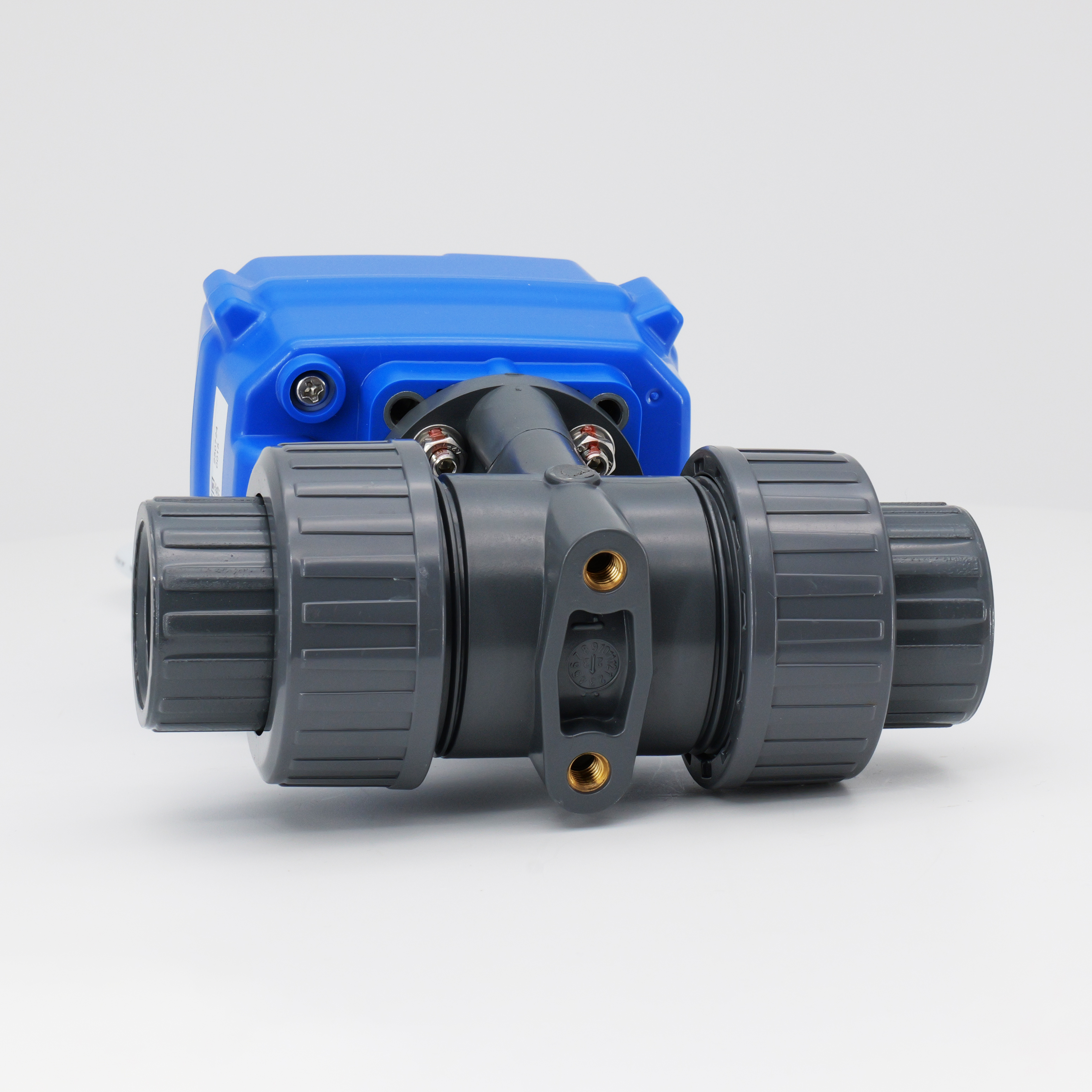

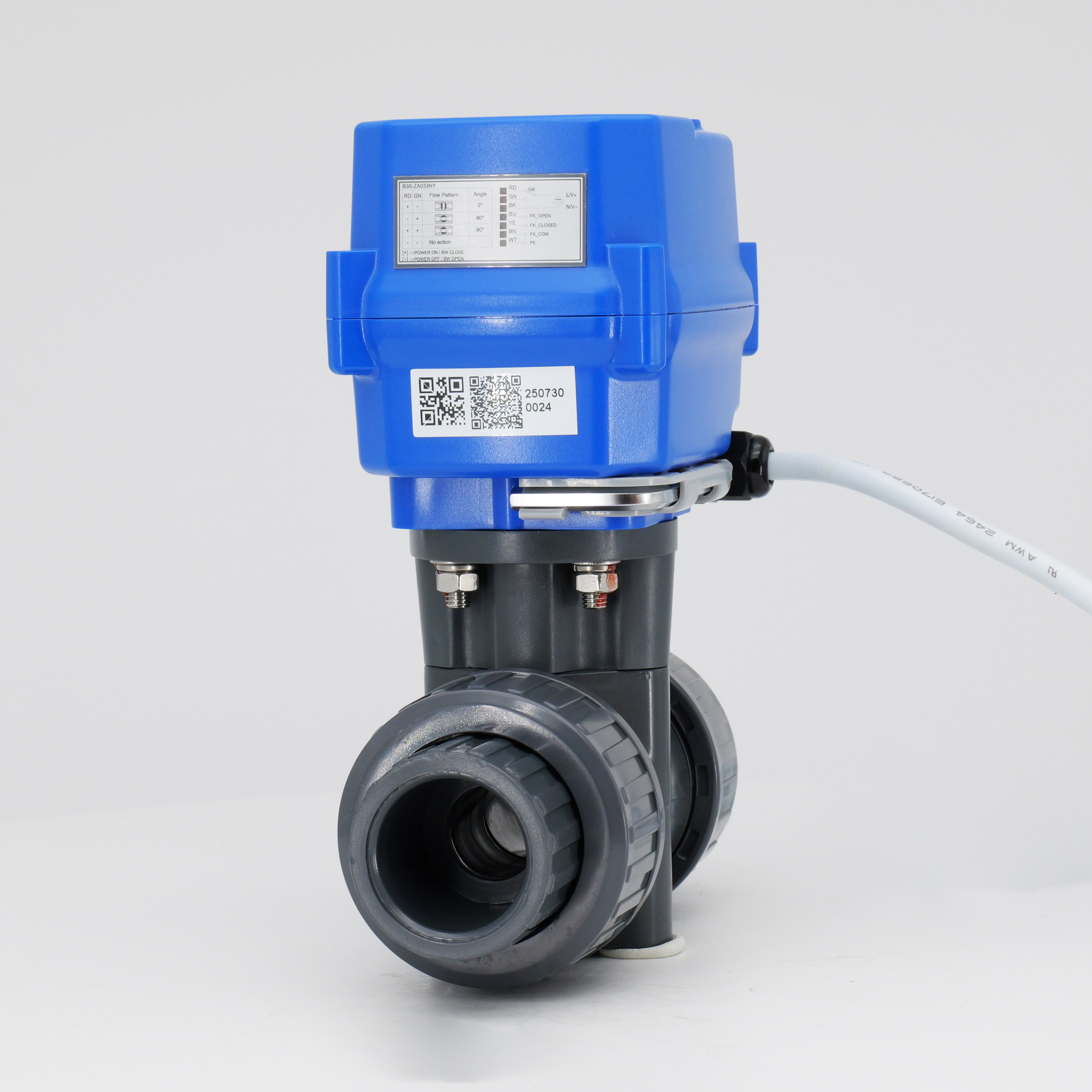

Le KLD 100 soupape à billes motorisés à 2 voies (plastique, 1/2 'à 2 ') dispose d'une conception compacte adaptée aux petits équipements. Le corps de soupape est en matériau UPVC / CPVC et a une cote de poussière et d'étanchéité de l'IP67. Fonction de sécurité (retour du condensateur), vous pouvez choisir normalement la fermeture ou normalement ouverte, c'est donc une meilleure alternative aux soupapes de solénoïde. La valve comprend une fonction d'urgence manuelle, un indicateur de position intégré et fournit un temps de fonctionnement rapide de 2 secondes comme option. Il est largement utilisé dans le traitement de l'eau, l'économie d'eau et les équipements pharmaceutiques.
Les spécifications techniques incluent
Type de soupape: valve à billes électriques bidirectionnelle
Tailles: DN15, DN20, DN25, DN32, DN40, DN50
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 45 ° C pour UPVC et 0 ° C à 90 ° C pour CPVC
Température ambiante: -15 ° C à 45 ° C
Le KLD 100 valve à billes motorisés à 2 voies (plastique, 1/2 'à 2 ') est un choix de vanne idéal pour l'équipement de petite et moyenne taille.
La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.
CE approuvé
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Équipement pharmaceutique
Excellent stérilisateur d'ozone et 2 générateur de CLO
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
6NM | Dc24v | 24W | B2S / B3S / BD3S | 2s | Type IP67 ou F | 1.0MPA | UPVC: 0-45 ℃ CPVC: 0-90 ℃ |
10 nm / 6nm @ kt | AC / DC95-265V | 12W / 18W @ KT | B3S / BD3S / KT32S | 5s | |||
AC / DC24V | B2S / B3S / BD3S / KT32S | ||||||
Dc12v | |||||||
10nm | AC24V | 12W | B3 | 10s | |||
AC110V | |||||||
AC220V |
Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | UPVC / CPVC | 1 |
| 2 | Balle | UPVC / CPVC | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Laiton nylon / nickel | 1 |
| 5 | Logement | Alliage PC ※ | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
| Dimensions 【DN15-DN50, filetage / prise】 | Dimensions 【DN15-DN50, bride】 |
 |  |
Dimensions (mm)
DN | d | L1 = l2 | G1 | L | D | F | n-φe | T | H | W (kg) | ||||||||||||
fil de discussion/ douille | fil | douille | fil de discussion/ douille | bride | bride | bride | bride | bride | fil de discussion/ douille | bride | ||||||||||||
GB | Ansi | GB | Ansi | GB | Ansi | Gb / Ansi | GB | Ansi | GB | Ansi | GB | Ansi | GB | Ansi | Gb / Ansi | Gb / Ansi | GB | Ansi | fil de discussion/ douille | bride | ||
DN15 | 13 | 16 | 22.22 | G1 / 2 ″ | Npt1 / 2 ″ | 20.3 | 21.54 | 112 | 130 | 143 | 95 | 89 | 65 | 60 | 4-14 | 4-16 | 13 | 141.6 | 166.6 | 163.6 | 0.89 | 1.18 |
Dn20 | 18 | 19 | 25.40 | G3 / 4 ″ | Npt3 / 4 ″ | 25.3 | 26.87 | 132 | 150 | 172 | 105 | 98 | 75 | 70 | 4-14 | 4-16 | 14 | 156.6 | 181.6 | 178.1 | 1.00 | 1.36 |
DN25 | 23 | 22 | 28.58 | G1 ' | Npt1 ' | 32.3 | 33.65 | 144 | 160 | 187 | 115 | 108 | 85 | 79 | 4-14 | 4-16 | 14 | 174.6 | 199.1 | 195.6 | 1.16 | 1.63 |
DN32 | 30 | 26 | 31.75 | G1-1 / 4 ″ | Npt1-1 / 4 ″ | 40.3 | 42.42 | 165 | 180 | 190 | 140 | 117 | 100 | 89 | 4-18 | 4-16 | 16 | 190.1 | 219.1 | 207.6 | - | - |
DN40 | 38 | 31 | 34.93 | G1-1 / 2 ' | NPT1-1 / 2 ' | 50.3 | 48.56 | 171 | 200 | 212 | 150 | 127 | 110 | 98 | 4-18 | 4-16 | 16 | 209.1 | 235.1 | 223.6 | - | - |
DN50 | 48 | 38 | 38.10 | G2 ' | Npt2 ″ | 63.3 | 60.63 | 200 | 230 | 234 | 165 | 152 | 125 | 121 | 4-18 | 4-19 | 16 | 236.1 | 258.6 | 252.1 | - | - |
Remarques: DIN, ANSI, GB, NPT ECT est facultatif.
Données fonctionnelles
Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023 |
Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | UPVC: 0—45 ℃ / CPVC: 0—90 ℃ |
※ Sous réserve de modifications techniques
