Description

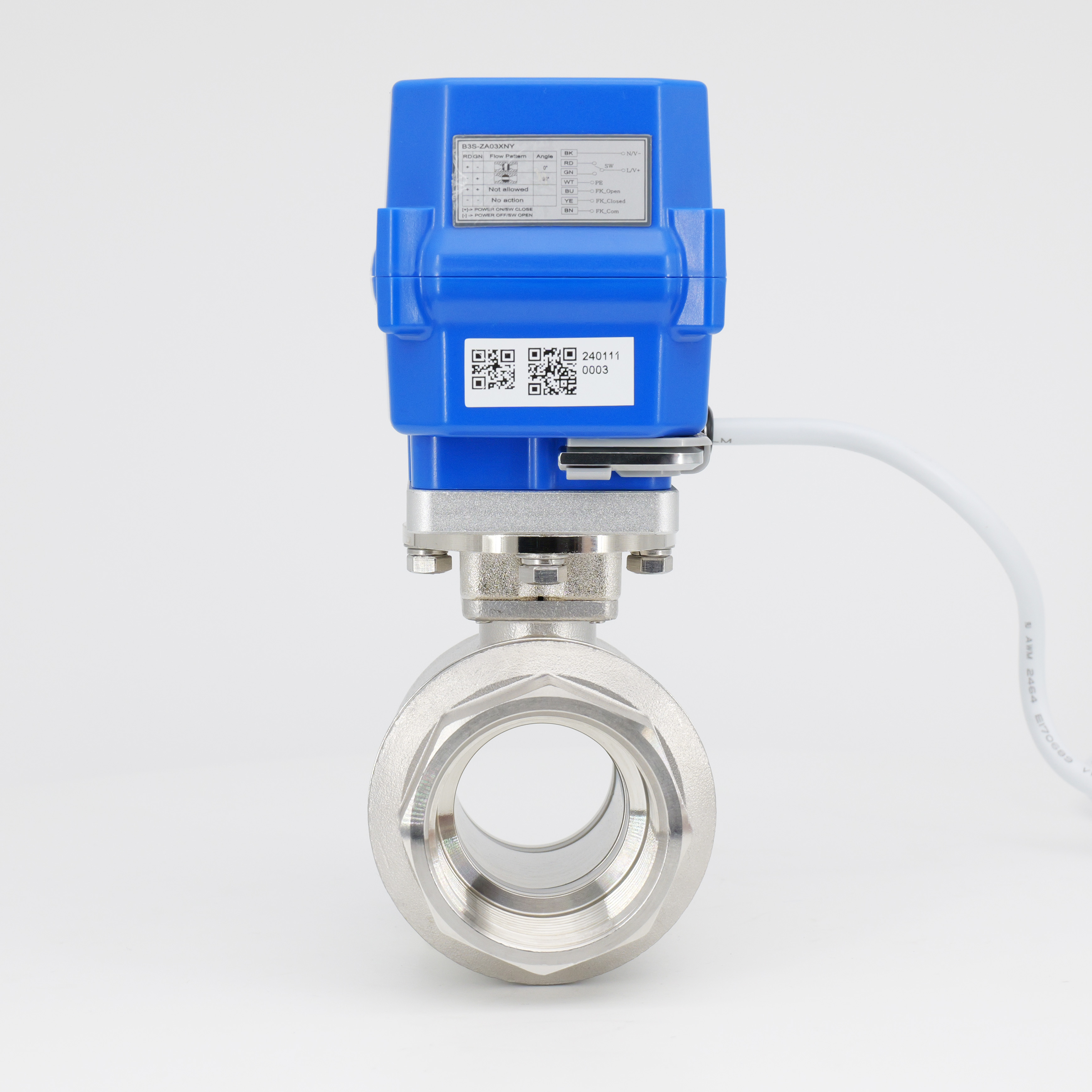

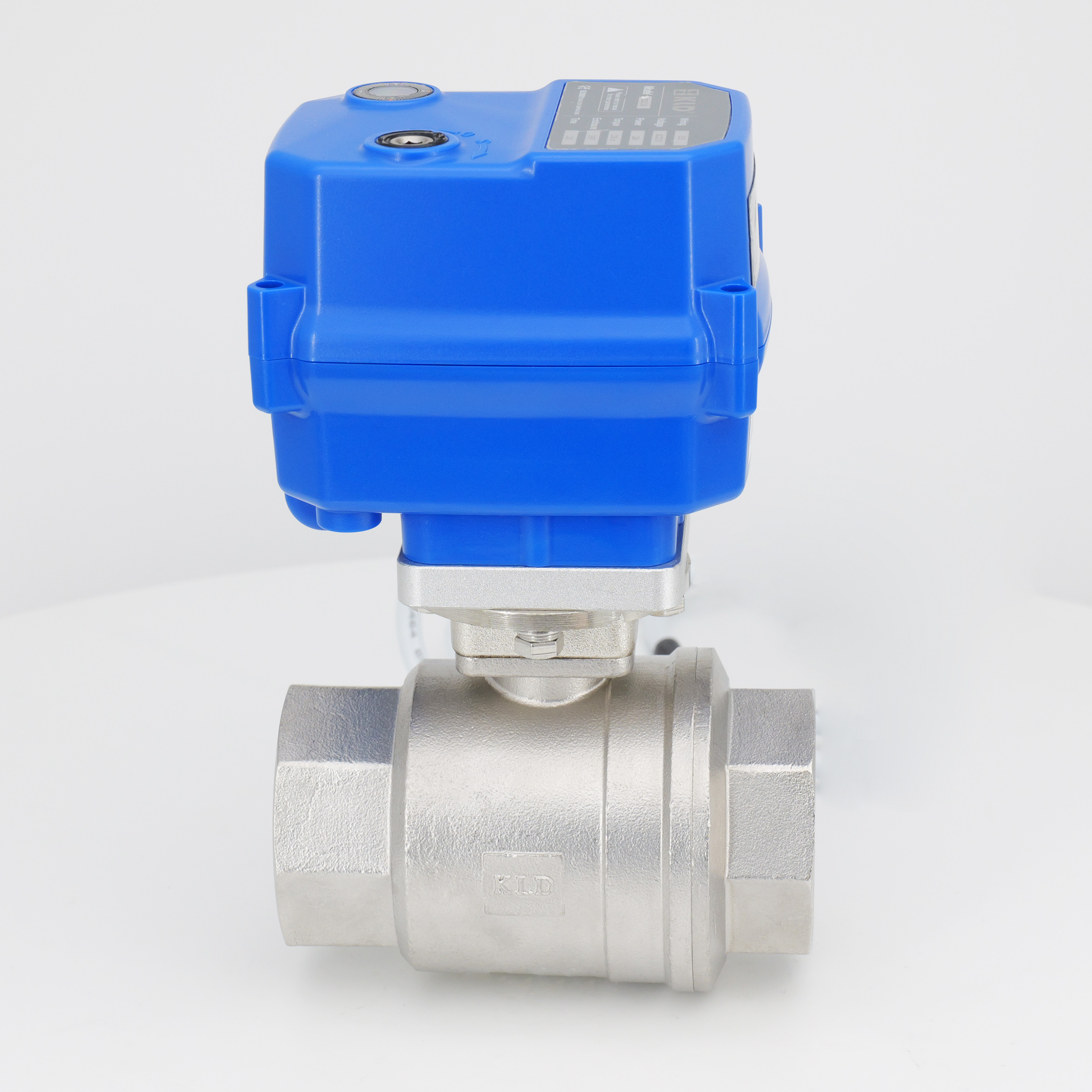

Le KLD 100 soupape à billes motorisé à port complet à 2 voies (1/2 'à 1-1 / 4 ') dispose d'une conception de port complète, garantissant une grande zone d'écoulement pour le milieu et convient à une variété d'exigences d'écoulement. Il a une taille compacte, ce qui le rend idéal pour une utilisation dans les petits équipements, et il aide à économiser de l'espace. La valve est entraînée par un moteur sans balais, qui garantit un fonctionnement stable et fiable et a une durée de vie plus longue par rapport aux moteurs de la brosse. Il utilise une interface standard, facilitant une connexion facile à divers systèmes. La vanne a un remplacement manuel pour un fonctionnement sûr et pratique et une cote de protection IP67. Échec de la fonction sécurisée (retour des condensateurs), vous pouvez choisir normalement la fermeture ou normalement ouverte, il s'agit donc d'une meilleure alternative aux soupapes de solénoïde, avec un débit plus important et éviter le marteau à eau.
Les spécifications techniques incluent
Type de soupape: valve à billes électriques bidirectionnelle
Tailles: DN15, DN20, DN25, DN32
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Ce produit démontre des avantages importants dans la miniaturisation, la longévité, la vitesse de réponse et la sécurité, ce qui en fait une excellente valve à billes électrique qui peut répondre aux exigences de diverses applications d'automatisation industrielle.
La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.
CE approuvé
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
HVAC
Données techniques
| Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
| 6NM | Dc24v | 24W | B2S / B3S / BD3S | 2s | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ |
| 10 nm / 6nm @ kt | AC / DC95-265V | 12W / 18W @ KT | B3S / BD3S / KT32S | 5s | |||
| AC / DC24V | B2S / B3S / BD3S / KT32S | ||||||
| Dc12v | |||||||
| 10nm | AC24V | 12W | B3 | 10s | |||
| AC110V | |||||||
| AC220V |
※ Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | laiton / 304 / 316L | 1 |
| 2 | Balle | 304 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
Dimensions 【DN15-DN32】
Dimensions (mm)
DN | d | L1 = l2 | L | G1 | H1 | H2 | H | F | W (kg) |
DN15 | 15 | 13 | 57 | G1 / 2 ″ | 16.5 | 21.25 | 134.35 | 27 | 1.5 |
Dn20 | 20 | 16 | 70 | G3 / 4 ″ | 21.5 | 25.80 | 143.90 | 32 | 2.0 |
DN25 | 25 | 18 | 84 | G1 ' | 26.7 | 33.50 | 156.80 | 38 | 2.5 |
DN32 | 32 | 20 | 97 | G1-1 / 4 ″ | 31.5 | 37.50 | 165.60 | 48 | 3.0 |
Remarques: BSP, NPT, gb ect. est facultatif.
Données fonctionnelles
| Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 selon EN60529 / GB4208-2008 (toutes les directions) F Type F [Forme d'humidité, ajout de radiateur déshumidifiant] |
| Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃ |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0-100 ℃ |
※ Sous réserve de modifications techniques
