Description

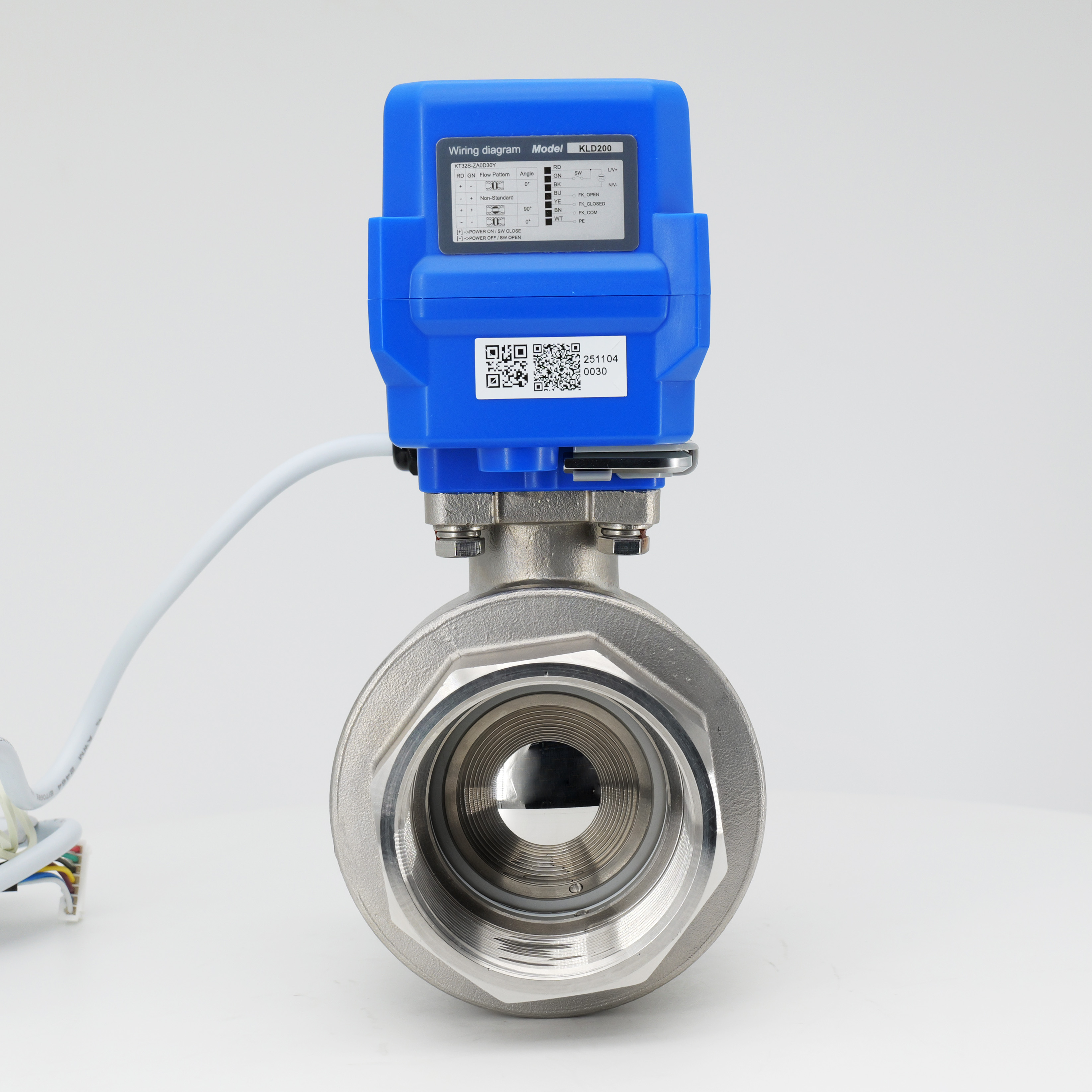

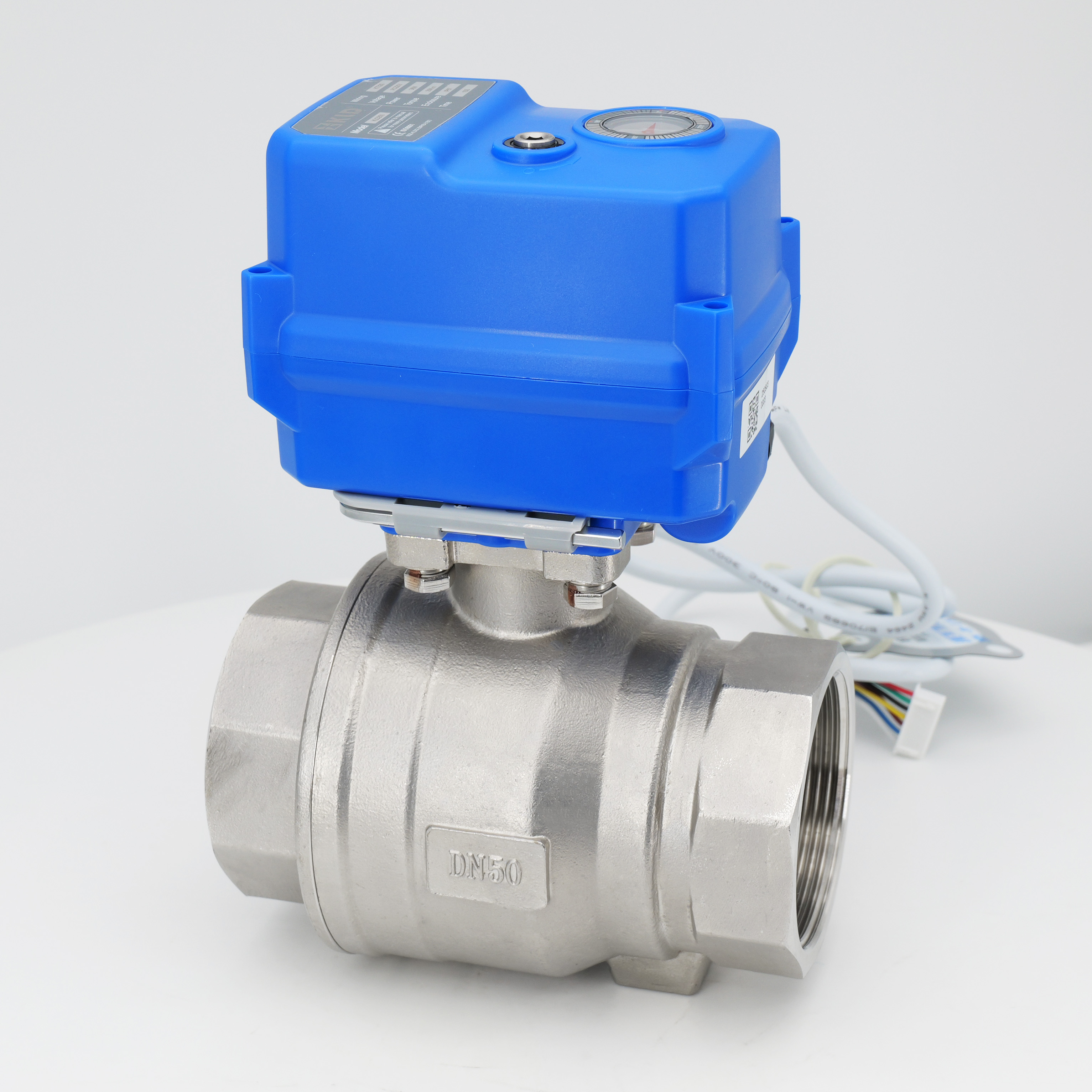

KLD 200 Vanne de billes motorisés à port complet à 2 voies (1 'à 2 ') est conçue avec une taille compacte, particulièrement adaptée aux équipements de petite taille avec des limitations d'espace. Il utilise un moteur sans balais, avec une grande fiabilité et une longue durée de vie de service allant jusqu'à 20 000 cycles. La vanne a un remplacement manuel pour un fonctionnement sûr et pratique et une cote de protection IP67. Échec de la fonction sécurisée (retour des condensateurs), vous pouvez choisir normalement la fermeture ou normalement ouverte, il s'agit donc d'une meilleure alternative aux soupapes de solénoïde, avec un débit plus important et éviter le marteau à eau.
Les spécifications techniques incluent
Type de corps de soupape: vanne à billes électriques bidirectionnelle
Diamètre Range: DN25, DN32, DN40, DN50
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
KLD 200 soupape à billes motorisés à port complet à 2 voies (1 'à 2 ') dispose d'une taille compacte, d'une réponse rapide et d'une forte fiabilité, ce qui le rend adapté aux applications dans l'automatisation des petits équipements, les systèmes d'économie d'eau et d'autres champs.
La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.
CE approuvé
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
HVAC
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm / 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32 | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/316 / 316L / laiton | 1 |
| 2 | Balle | 304/316 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

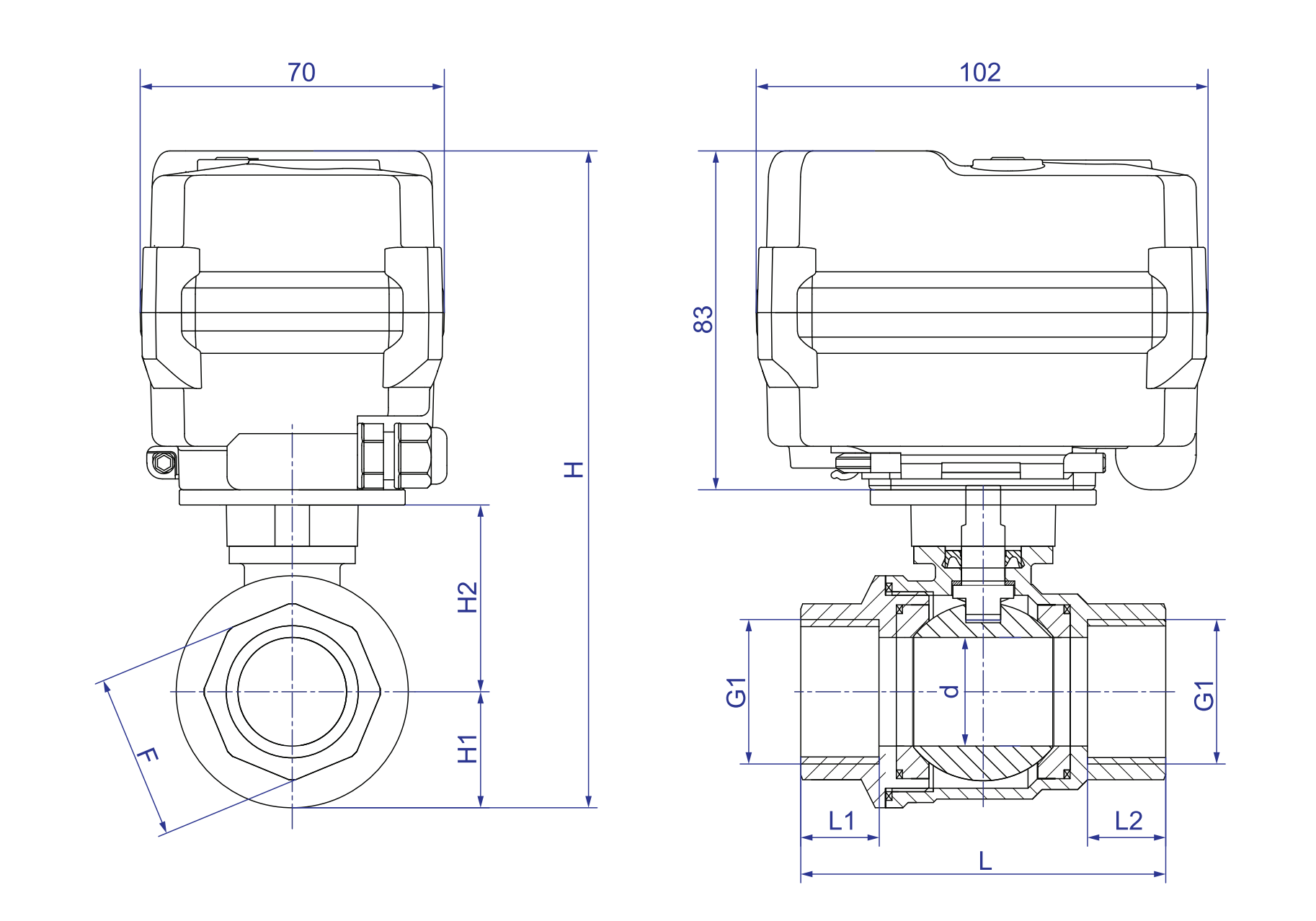

Dimensions 【DN25-DN50】
Dimensions (mm)
DN | d | L1 = l2 | L | G1 | H1 | H2 | H | F | Matériel | W (kg) |
DN25 | 25 | 18 | 84 | G1 ' | 26.70 | 46.5 | 156.20 | 38 | 304 / 316L / CU | 1.55 |
DN32 | 32 | 20 | 97 | G1-1 / 4 ″ | 31.50 | 50.5 | 165.00 | 48 | 304 / 316L / CU | 1.87 |
DN40 | 38 | 20 | 110 | G1-1 / 2 ' | 38.25 | 70.5 | 191.75 | 56 | 304/316 | 2.46 |
DN50 | 50 | 29 | 130 | G2 ' | 45.25 | 78.5 | 206.75 | 68 | 304/316 | 3.39 |
Remarques: BSP, NPT, gb ect. est facultatif.
Données fonctionnelles
Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 selon EN60529 / GB4208-2008 (AllDirections) F Type F [Forme d'humidité, ajout de radiateur déshumidifiant] |
Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
Description
KLD 200 Vanne de billes motorisés à port complet à 2 voies (1 'à 2 ') est conçue avec une taille compacte, particulièrement adaptée aux équipements de petite taille avec des limitations d'espace. Il utilise un moteur sans balais, avec une grande fiabilité et une longue durée de vie de service allant jusqu'à 20 000 cycles. La vanne a un remplacement manuel pour un fonctionnement sûr et pratique et une cote de protection IP67. Échec de la fonction sécurisée (retour des condensateurs), vous pouvez choisir normalement la fermeture ou normalement ouverte, il s'agit donc d'une meilleure alternative aux soupapes de solénoïde, avec un débit plus important et éviter le marteau à eau.
Les spécifications techniques incluent
Type de corps de soupape: vanne à billes électriques bidirectionnelle
Diamètre Range: DN25, DN32, DN40, DN50
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
KLD 200 soupape à billes motorisés à port complet à 2 voies (1 'à 2 ') dispose d'une taille compacte, d'une réponse rapide et d'une forte fiabilité, ce qui le rend adapté aux applications dans l'automatisation des petits équipements, les systèmes d'économie d'eau et d'autres champs.
La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.
CE approuvé
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
HVAC
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm / 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32 | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/316 / 316L / laiton | 1 |
| 2 | Balle | 304/316 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

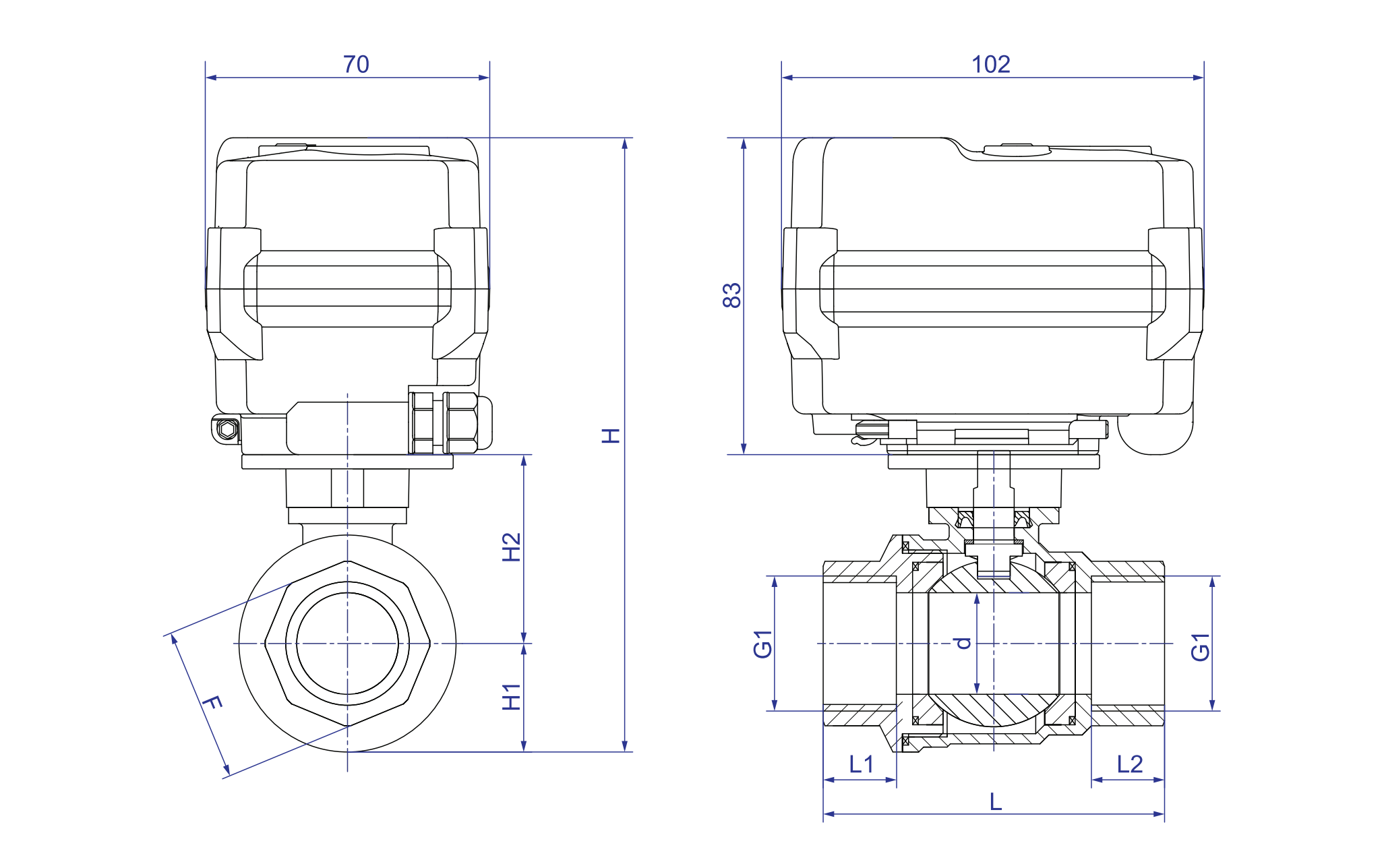

Dimensions 【DN25-DN50】
