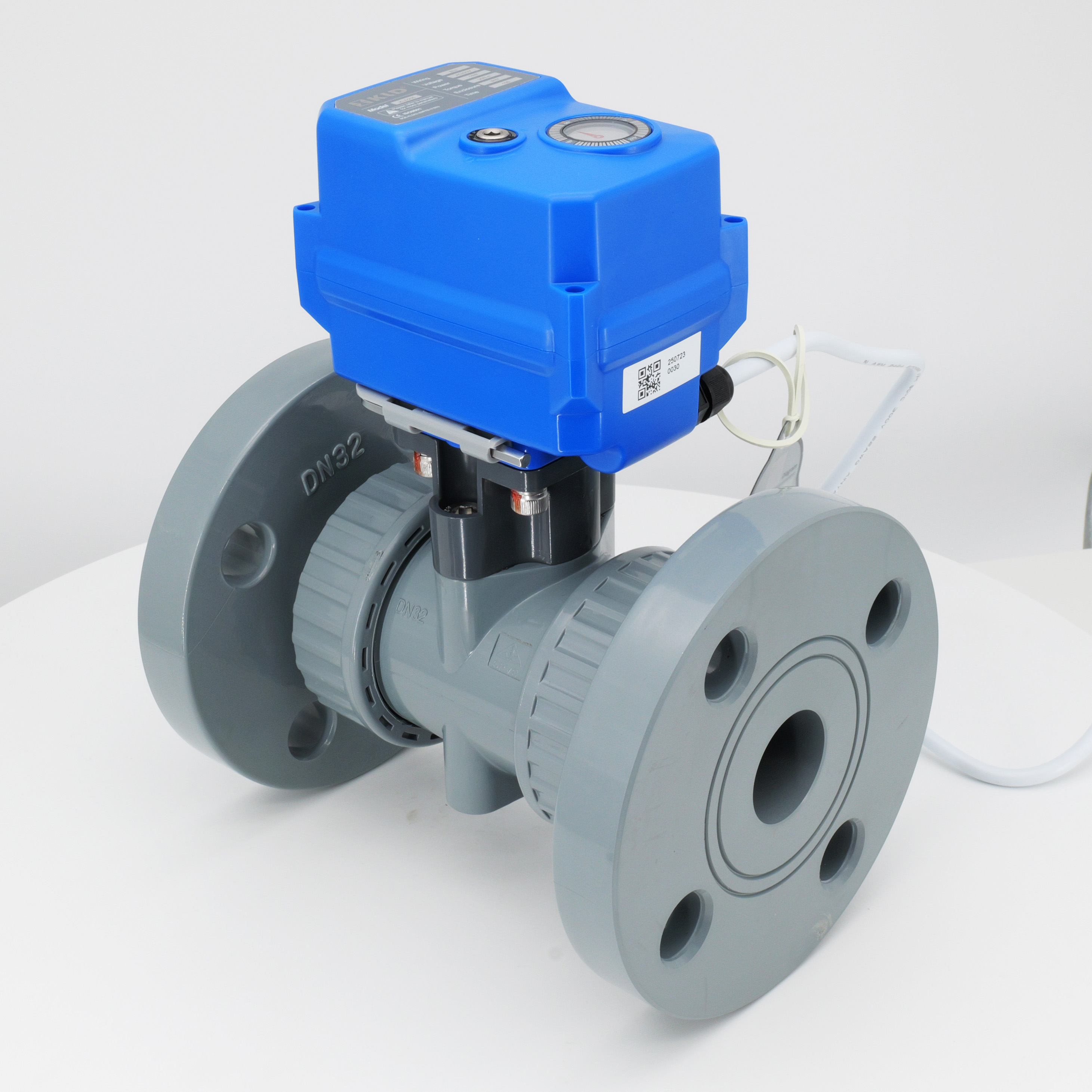

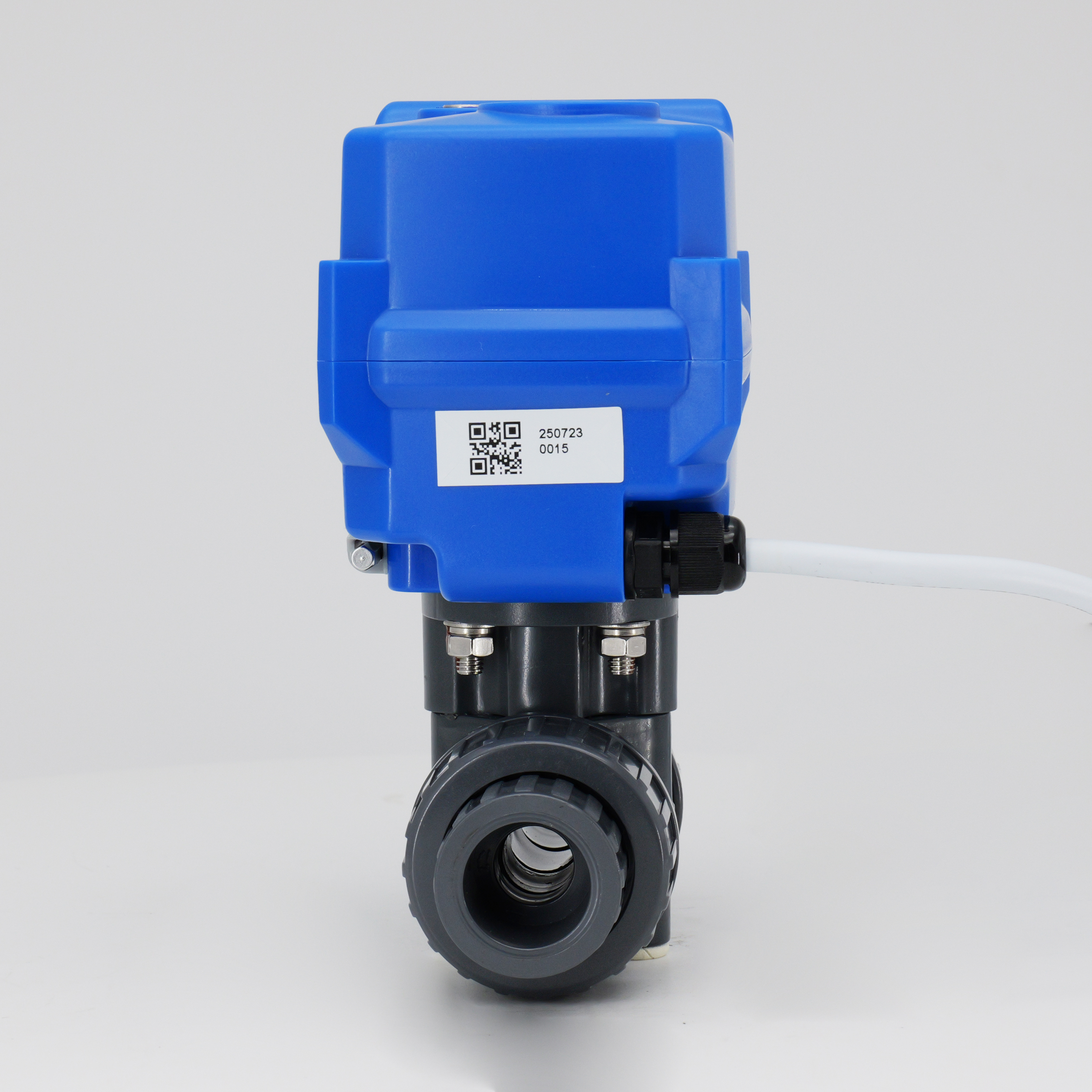

KLD 200 soupape à billes motorisée à 2 voies (plastique, 1/2 'à 2 ')

KLD 200 soupape à billes motorisée à 2 voies (plastique, 1/2 'à 2 ')

Caractéristiques:

Taille compacte, combinaisons pour petits équipements
La remplacement manuel est sûre et pratique
Longue durée de vie - 20 000 cycles ※ 1
Moteur sans balais, stable et fiable
Fonction de sécurité de l'échec disponible
6s / 1 à haute vitesse disponibles

※ 1 Les données sont sur l'état de l'environnement de laboratoire. Les applications différente peuvent différer.


État de disponibilité:



enquête Ajouter au panier

Description du produit

Description

Le KLD 200 soupape à billes motorisés à 2 voies (plastique, 1/2 'à 2 ') est en plastique. Ses principales caractéristiques incluent la taille compacte, le fonctionnement de l'urgence manuelle, la durée de vie longue entre 20 000 cycles, le lecteur de moteur sans balais et la fonction défaillante. Fonction de sécurité (retour du condensateur), vous pouvez choisir normalement la fermeture ou normalement ouverte, c'est donc une meilleure alternative aux soupapes de solénoïde. Il convient aux systèmes de traitement de l'eau, aux systèmes d'économie d'eau, aux petits équipements automatisés, aux équipements médicaux, aux générateurs d'ozone et aux générateurs de dioxyde de chlore.

Les spécifications techniques incluent

Type de soupape: valve à billes électriques bidirectionnelle
Tailles: DN15, DN20, DN25, DN32, DN40, DN50
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 45 ° C pour UPVC et 0 ° C à 90 ° C pour CPVC
Température ambiante: -15 ° C à 45 ° C

Le KLD 200 soupape à billes motorisés à 2 voies (plastique, 1/2 'à 2 ') est une petite vanne en plastique en plastique entraînée par moteur et fiable. Avec ses excellentes performances et sa conception de protection complète, il présente des avantages évidents par rapport aux produits similaires.

La version en cours d'exécution rapide ou une longue durée de vie sont facultatives.

CE approuvé

Applications

Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Équipement pharmaceutique
Excellent stérilisateur d'ozone et ₂ générateur de CLO

Données techniques

Couple nominal	Tension nominale	Pouvoir	Câblage	Temps de course	Classe de protection	Pression maximale	Temp.
20 nm	Dc24v	85W	B3S / BD3S	1	IP67 ou Type f	1.0MPA	UPVC: 0-45 ℃ CPVC: 0-90 ℃
15nm	Dc12v	15W / 25W @ KT	B2S / B3S / BD3S / KT32S	15s
20 nm	Dc12vh	25W @ 10S / 36W @ KT		10s
20 nm 15nm @ 6s	AC / DC24V	15W @ 10S / 25W @ 6S / 36W @ KT		10s / 6s
20 nm 15nm @ 6s	AC / DC95-265V	15W @ 10S / 25W @ 6S / 36W @ KT	B3S / BD3S / KT32S	10s / 6s
20 nm	AC24V	15W	B3S / BD3S	15s
	AC110V
	AC220V

Diagramme des composants principaux

Composants principaux

Non.	Composants	Matériel	Qté
1	Corps	UPVC / CPVC	1
2	Balle	UPVC / CPVC	1
3	Siège à balle	Ptfe	1
4	Connecteur de câble	Laiton nylon / nickel	1
5	Logement	Alliage PC ※ / Aluminium en cas de déménagement	1
6	Étiquette	PC	1
7	Fenêtre d'indication	PC transparent	1
8	Clé hexagonale	Outils	1

※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

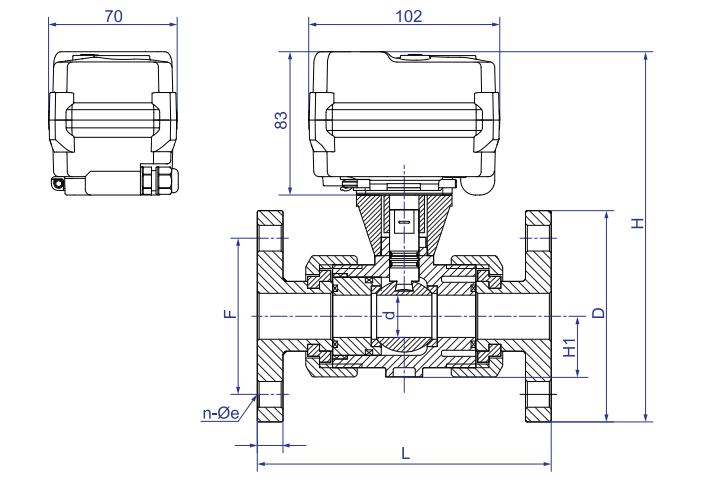

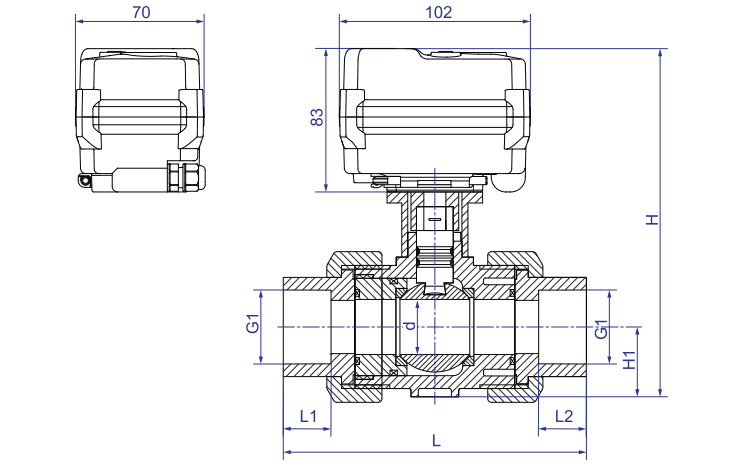

Dimensions 【DN15-DN50, filetage / prise】	Dimensions 【DN15-DN50, bride】

Dimensions (mm)

DN	d	L1 = l2		G1				L			D		F		n-φe		T	H			W (kg)
		fil de discussion/ douille		fil		douille		fil de discussion/ douille	bride		bride		bride		bride		bride	fil de discussion/ douille	bride		W (kg)
		GB	Ansi	GB	Ansi	GB	Ansi	Gb / Ansi	GB	Ansi	GB	Ansi	GB	Ansi	GB	Ansi	Gb / Ansi	Gb / Ansi	GB	Ansi	fil de discussion/ douille	bride
DN15	13	16	22.22	G1 / 2 ″	Npt1 / 2 ″	20.3	21.54	112	130	143	95	89	65	60	4-14	4-16	13	150.0	174.0	171.0	0.9	1.2
Dn20	18	19	25.40	G3 / 4 ″	Npt3 / 4 ″	25.3	26.87	132	150	172	105	98	75	70	4-14	4-16	14	165.0	189.0	185.5	1.0	1.3
DN25	23	22	28.58	G1 '	Npt1 '	32.3	33.65	144	160	187	115	108	85	79	4-14	4-16	14	183.0	206.5	203.0	1.1	1.6
DN32	30	26	31.75	G1-1 / 4 ″	Npt1-1 / 4 ″	40.3	42.42	165	180	190	140	117	100	89	4-18	4-16	16	198.5	226.5	215.0	1.4	2.1
DN40	38	31	34.93	G1-1 / 2 '	NPT1-1 / 2 '	50.3	48.56	171	200	212	150	127	110	98	4-18	4-16	16	217.5	242.5	231.0	1.6	2.5
DN50	48	38	38.10	G2 '	Npt2 ″	63.3	60.63	200	230	234	165	152	125	121	4-18	4-19	16	244.5	266.0	259.5	2.6	3.7

Remarques: DIN, ANSI, GB, NPT ECT est facultatif.

Données fonctionnelles

Angle de rotation	90 ° ± 2 °
Degré de protection	IP67 selon EN60529 / GB4208-2008 (toutes les directions) F Type F [Forme d'humidité, ajout de radiateur déshumidifiant]
Recharge manuelle	Céreille hexagonale assortie (uniquement en utilisant sans pouvoir)
Indicateur de position
