Description

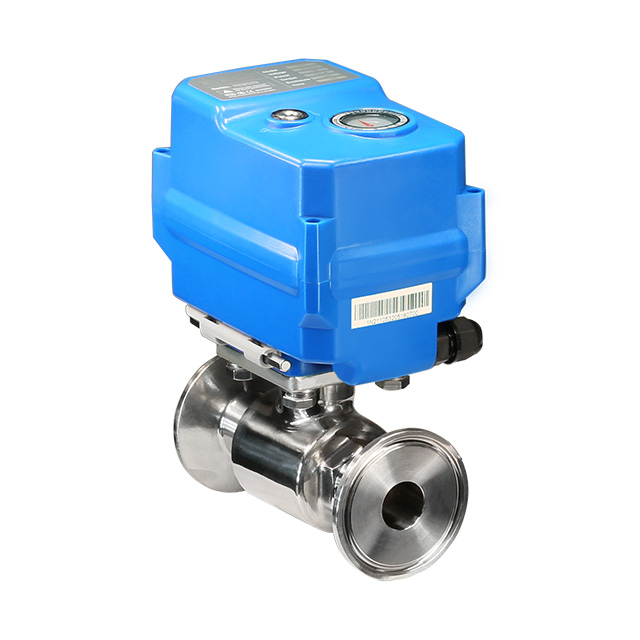

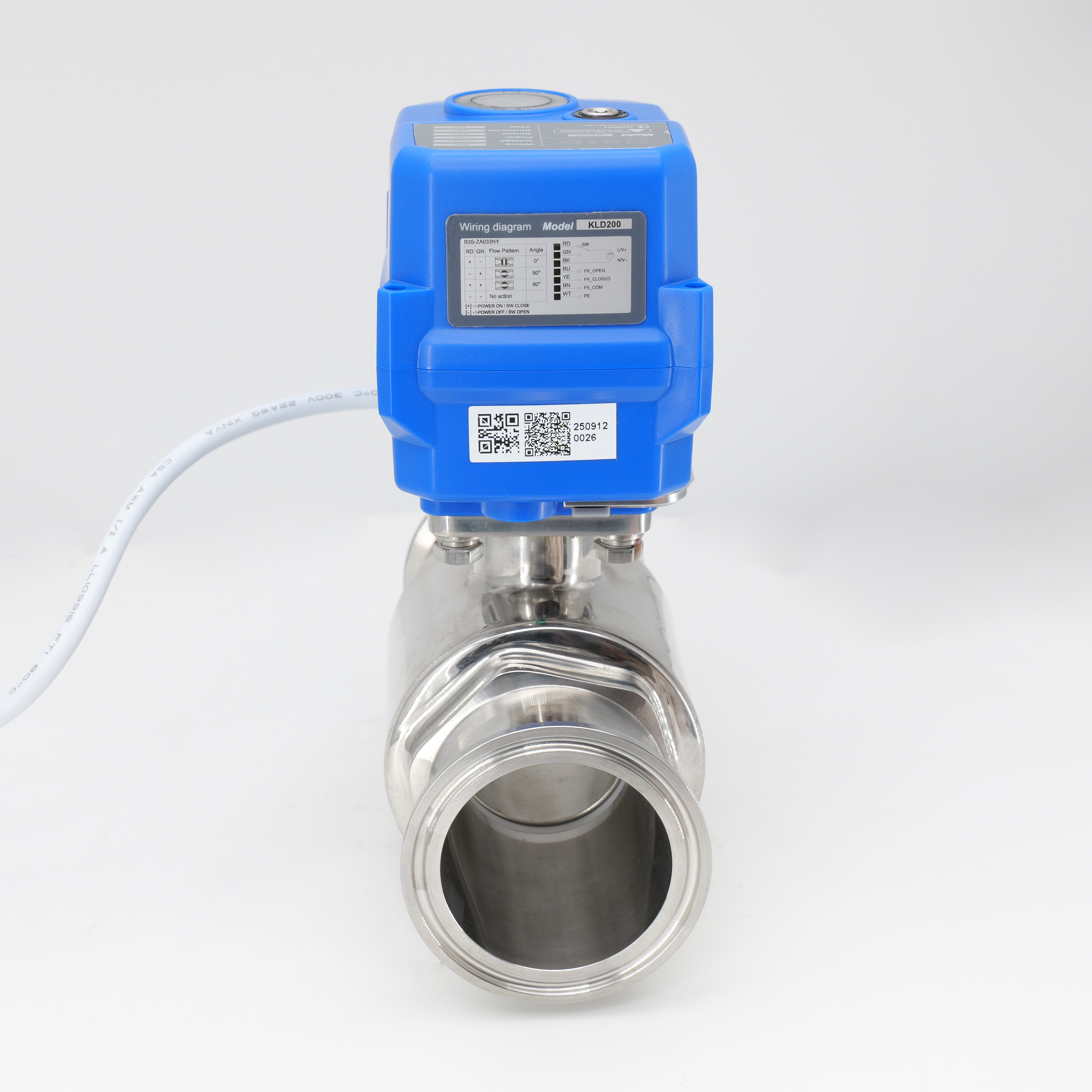

Le robinet à tournant sphérique motorisé à 2 voies KLD200 pour assemblage rapide (Tri-Clamp) est fabriqué en acier inoxydable 304, 316 ou 316L, offrant une excellente résistance à la corrosion et adapté à une utilisation dans divers environnements. Fonction de sécurité intégrée (réinitialisation automatique de mise hors tension), vous pouvez choisir normalement fermé ou normalement ouvert, c'est donc une meilleure alternative aux électrovannes. Il est alimenté par un entraînement électrique et est livré avec un volant pour le fonctionnement, facilitant le contrôle à distance. Avec un indice IP67, il présente de bonnes performances d’étanchéité à l’eau et à la poussière.
Les spécifications techniques incluent

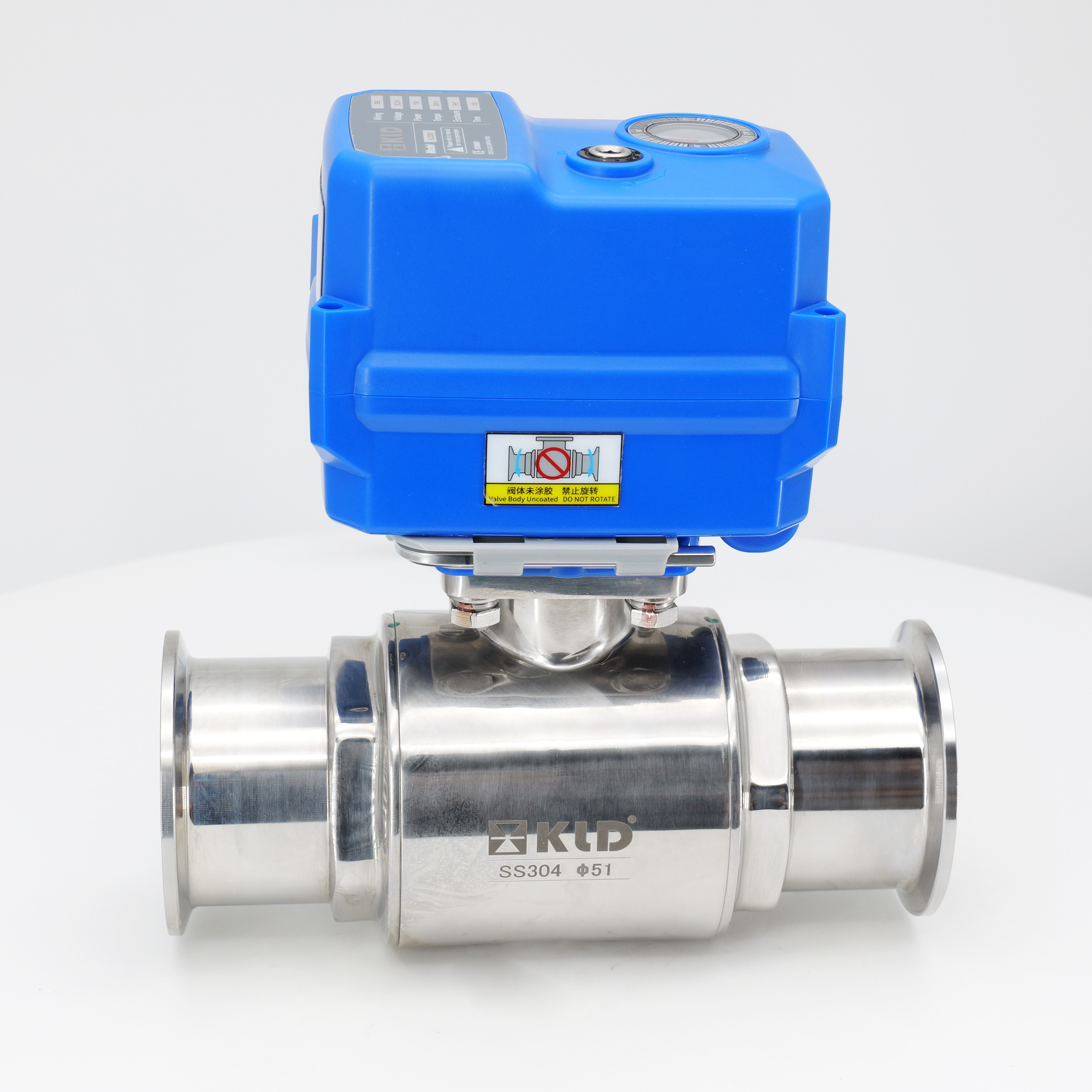

Type de soupape: valve électrique à 2 voies pour assemblée rapide
Tailles: ф19, ф25, ф32, ф38, ф45, ф51
Type de connexion: assemblé rapide (tri-clamp)
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Le KLD 200 vanne à billes motorisés à 2 voies pour une mise en place rapide (tri-clamp) excelle dans la qualité du matériau, la plage d'application, le niveau de protection et le mode de conduite. Il s'agit d'un produit de soupape industriel de haute qualité et polyvalent, largement utilisé dans divers champs de contrôle des fluides.
La version haute vitesse est optionnelle.
Certifié CE.
Applications

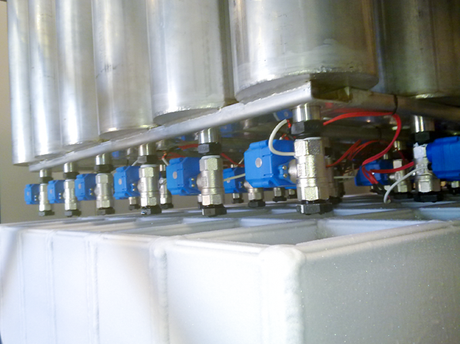

Système de traitement de l'eau
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Protection Classe | Max Pression | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32S | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Remarques : Le type S adopte un retour de micro-mouvement, qui peut maintenir l'état du signal après une panne de courant avec un léger retard par rapport à l'action de la position de la vanne. Si un signal de retour synchrone avec la position de la vanne est requis, la solution de retour de relais 200C-J est recommandée et des paramètres techniques détaillés peuvent être obtenus en consultant notre service client.

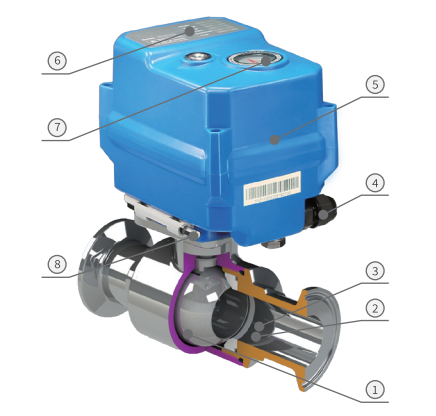

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/316 / 316L | 1 |
| 2 | Balle | 304/316 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 2 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

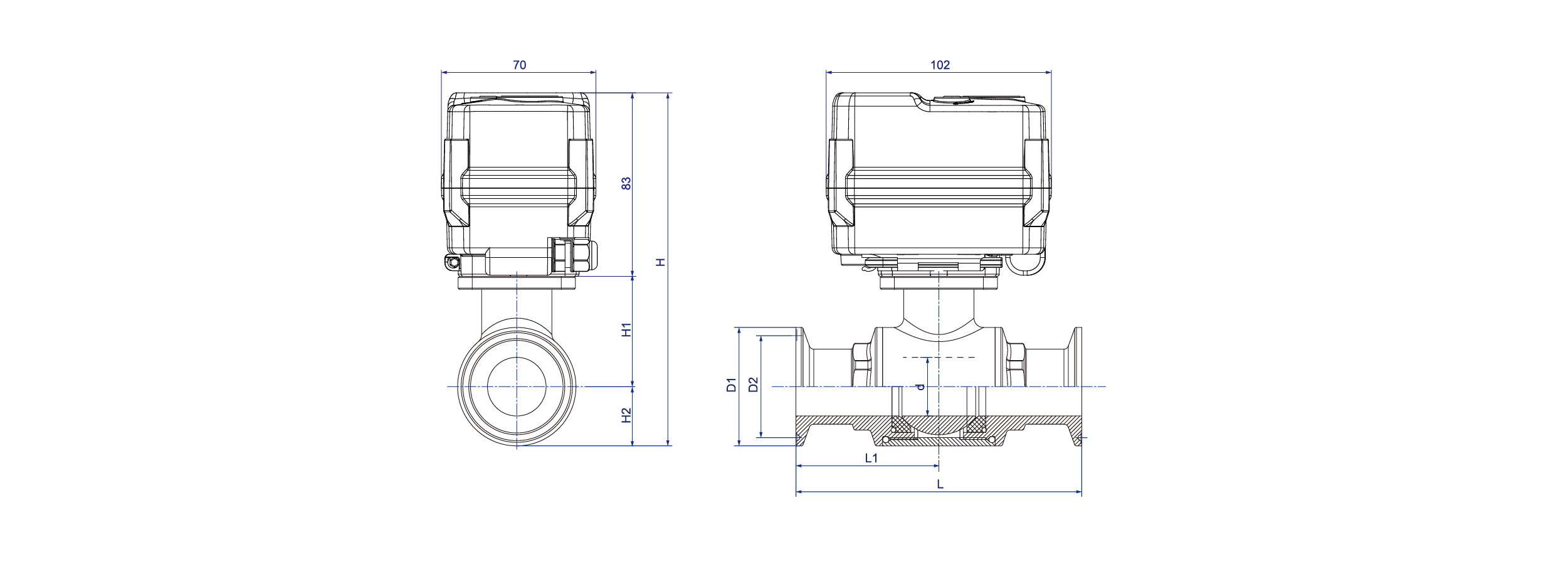

Dimensions 【ф19-ф51】
Dimensions (mm)
DN | d | D1 | D2 | L | L1 | H1 | H2 | H | W (kg) | ||
| Ф19 | 14.0 | 50.5 | 43.5 | 103.0 | 51.50 | 37.50 | 25.25 | 151.0 | 1.4 | ||
| Ф25 | 18.5 | 50.5 | 43.5 | 116.0 | 58.00 | 39.50 | 25.25 | 147.8 | 1.5 | ||
| Ф32 | 25.0 | 50.5 | 43.5 | 122.0 | 61.00 | 47.00 | 25.25 | 155.3 | 1.6 | ||
| Ф38 | 32.0 | 50.5 | 43.5 | 136.0 | 68.00 | 51.20 | 30.00 | 164.2 | - | ||
| Ф45 | 38.0 | 50.5 | 64.0 | 43.5 | 56.5 | 147.5 | 73.75 | 56.50 | 35.50 | 175.0 | - |
| Ф51 | 38.0 | 64.0 | 56.5 | 161.0 | 80.50 | 56.50 | 35.50 | 175.0 | - | ||
Données fonctionnelles
| Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 Type F [résistant à l'humidité, ajoutant un chauffage déshumidificateur] Selon Q/12NK 4404-2023 |
| Recharge manuelle | Clé hexagonale correspondante (à utiliser uniquement sans alimentation) |
| Indicateur de position |  |
Conditions de travail
| Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
| Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
