Description

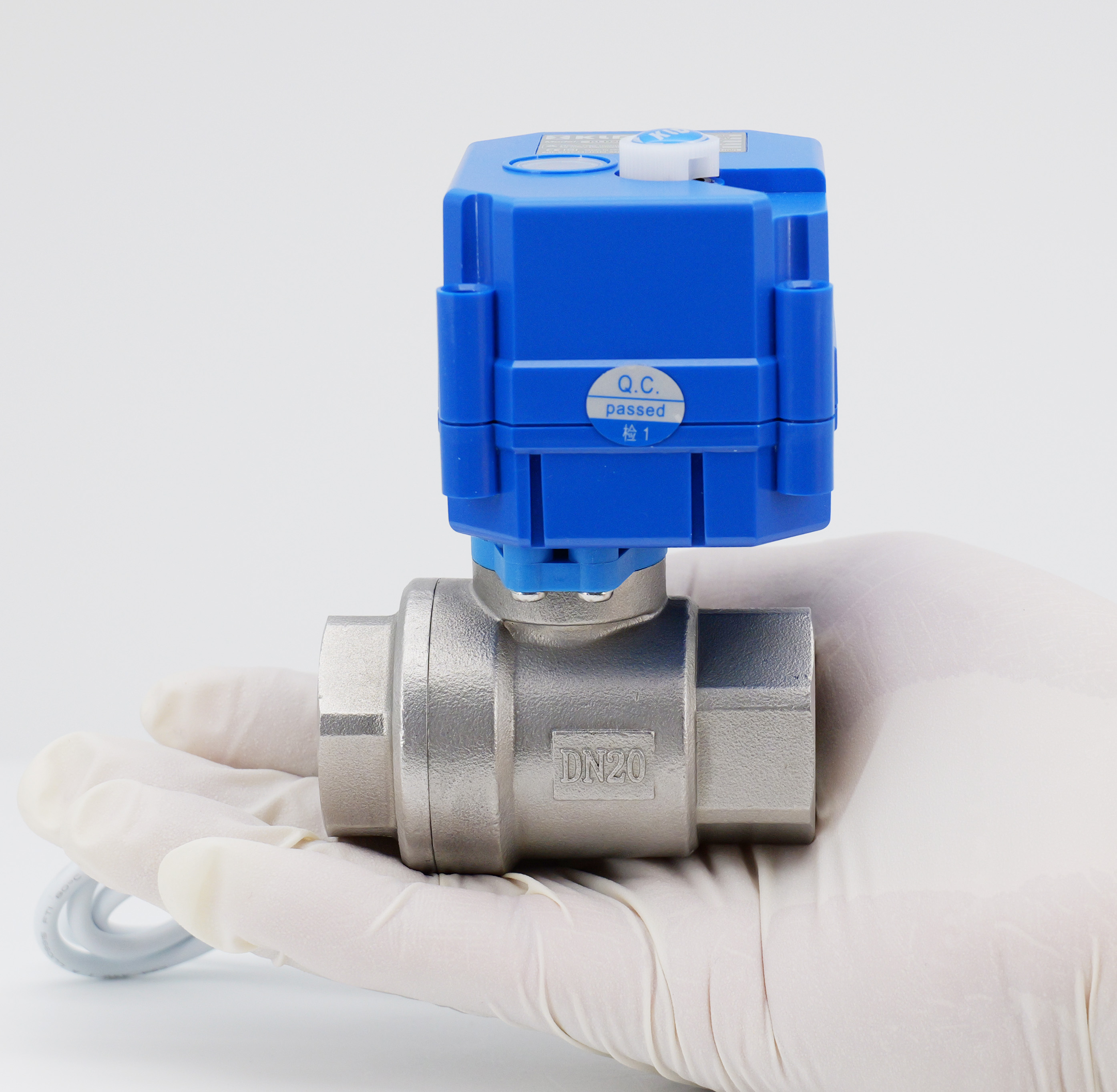

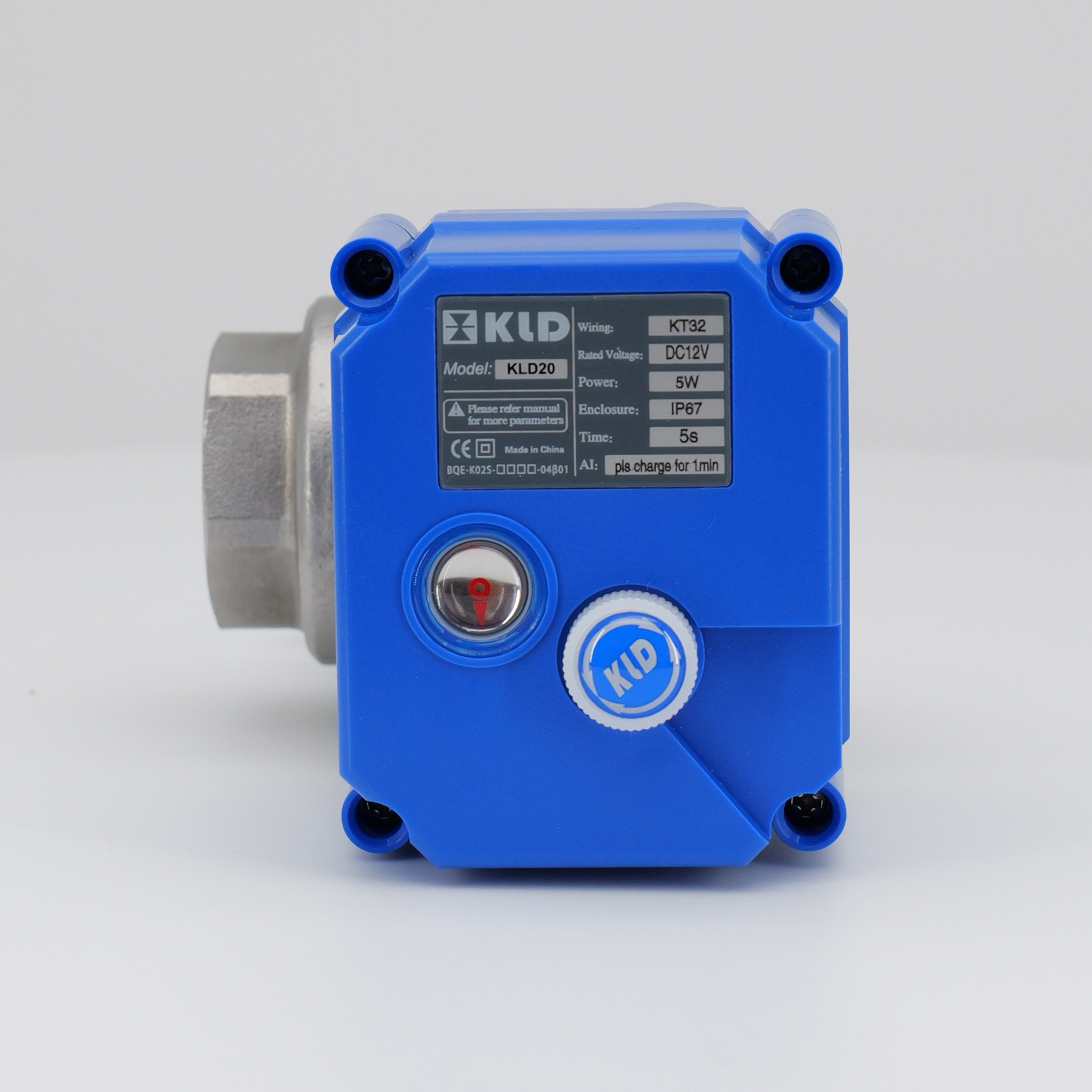

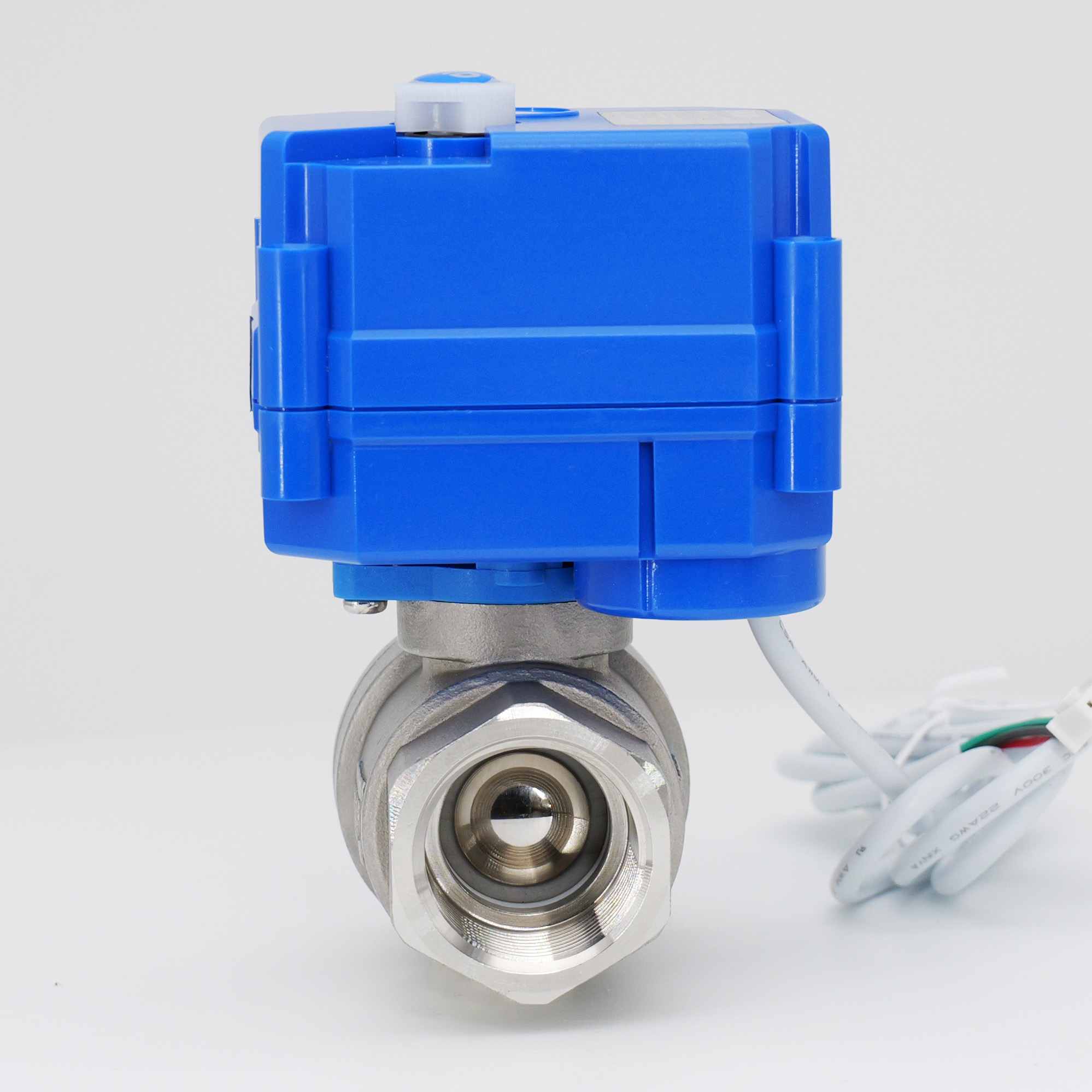

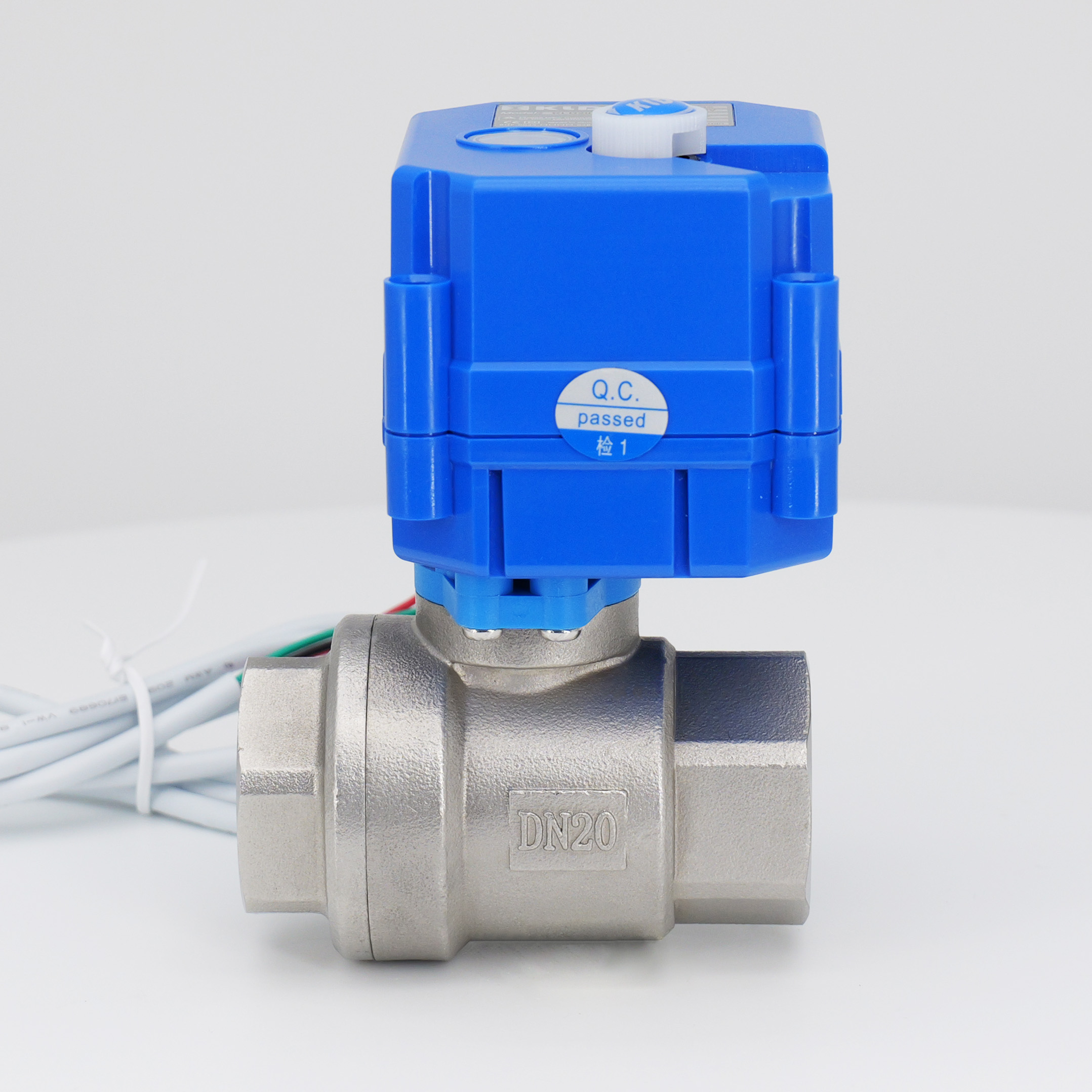

La valve à billes électriques bidirectionnelle KLD 20S est conçue pour les applications d'équipement à petite échelle. Il dispose d'une taille compacte, d'une structure de phoque flottante brevetée et d'une longue durée de vie de 70 000 à 100 000 cycles. Avec un courant de fonctionnement faible, il convient aux systèmes alimentés par batterie. La vanne a un remplacement manuel pour un fonctionnement sûr et pratique et une cote de protection IP67. S'il n'y a pas besoin de remplacement manuel, vous pouvez choisir une série 20SJ. Échec de la fonction sécurisée (retour des condensateurs), vous pouvez choisir normalement la fermeture ou normalement ouverte, il s'agit donc d'une meilleure alternative aux soupapes de solénoïde, avec un débit plus important et éviter le marteau à eau. Nous proposons différents types de matériaux d'étanchéité pour répondre à différentes demandes de milieu de travail, telles que l'eau, l'air, le glycol ou d'autres supports corrosifs comme le désinfectant, etc. Il est compact, robuste et norme industrielle, il est donc également une option économique pour remplacer certains actionneurs traditionnels de type grand pour économiser.
Les spécifications techniques incluent
Type de soupape: valve à billes électriques bidirectionnelle
Tailles: 1/4 'à 1 ' (DN8, DN10, DN15, DN20, DN25)
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -20 ° C à 45 ° C
La valve convient au CVC, au RO, au traitement de l'eau, aux processus chimiques, à l'économie d'eau et à un système écologique, à une maison intelligente, à un instrument d'analyse, à des équipements médicaux et à de petits systèmes de contrôle automatisé, etc. SI SEALS. Les dimensions et les poids de connexion sont fournis pour différentes tailles.
La version 2S de course rapide ou la longue durée de vie sont facultatives.
CE, ROHS, NSF approuvé
Applications
● HVAC
● Traitement de l'eau
● Processus chimique
● Petit équipement pour le contrôle automatique
● Remplacement de l'électrovanne, en particulier lorsque le solénoïde ne peut pas fonctionner de manière fiable
Paramètres techniques
| Série | Mannuel Outrepasser | Couple maximal | Temps | Tension de travail | Puissance maximale | Enceinte | Pression maximale | Température moyenne | Température ambiante | Humidité | ||
| KLD 20S | Oui | 2N.M | environ 5s | Dc5v, 12v | 3W | IP67 | 1.0MPA | 0-100 ° C | -20 ° C < T <45 ° C | ≤85% | ||
| AC / DC12V, 24V | 4W / 5W @ KT | |||||||||||
| KLD 20SJ | Non | AC / DC110V, 220V | 5W / 8W @ KT | |||||||||
Diagramme des composants principaux
Composants principaux
| Parties | Matériel |
| Logement d'actionneur | Alliage PC ※ |
| Carrosserie | Laiton, 304 316 |
| Balle de valve | Laiton, 304 316 |
| Tige | Laiton, 304 316 |
| Siège à balle | Ptfe |
| Joint | EPDM |
Dimension
 |  |
Taille de la connexion de la soupape à bille à port complet (unité: mm)
| DN | D1 / d2 | d | L1 / L2 | L3 | H1 | H2 | F | W (kg) |
| DN8 | G1 / 4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
| Dn10 | G3 / 8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
| DN15 | G1 / 2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
| Dn20 | G3 / 4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Taille de connexion à bille à billes réduite (unité: mm)
| DN | D1 / d2 | d | L1 / L2 | L3 | H1 | H2 | F | W (kg) |
| Dn20 | G3 / 4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
| DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
| DN32 | G1-1 / 4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |
Instructions pour la remplacement manuel
Il n'est autorisé à utiliser que lorsque la puissance est coupée.
Soulevez la roue à main et tournez-la à gauche ou à droite jusqu'à ce que la soupape soit en place.
Lorsque la marque de flèche sur l'indicateur est horizontale, la valve est activée; Lorsqu'il est vertical, la valve est éteinte.
Appuyez sur la roue à main après avoir utilisé la remplacement manuel afin de fonctionner correctement lorsque l'alimentation est fournie.
Câblage
B2, B3, BD3, KT2 sont disponibles
L'arbre manuel et la roue à main seront remplacés par un joint en caoutchouc si la fonction de remplacement manuel n'est pas nécessaire.
Les actionneurs ne sont pas directs. Les actionneurs ne sont pas recommandés d'être vendus séparément.
※ Sous réserve de modifications techniques
