Description
Les spécifications techniques incluent
Type de soupape: valve à billes en plastique à trois voies
Tailles: DN15, DN20, DN25
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 90 ° C
Température ambiante: -20 ° C à 45 ° C

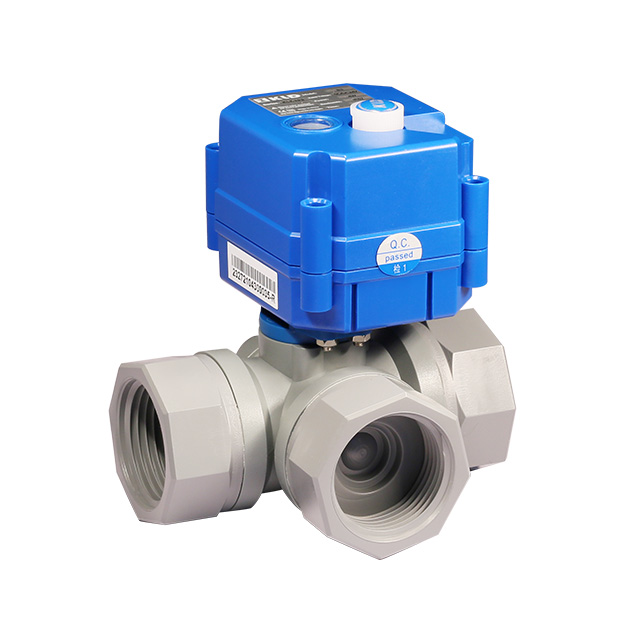

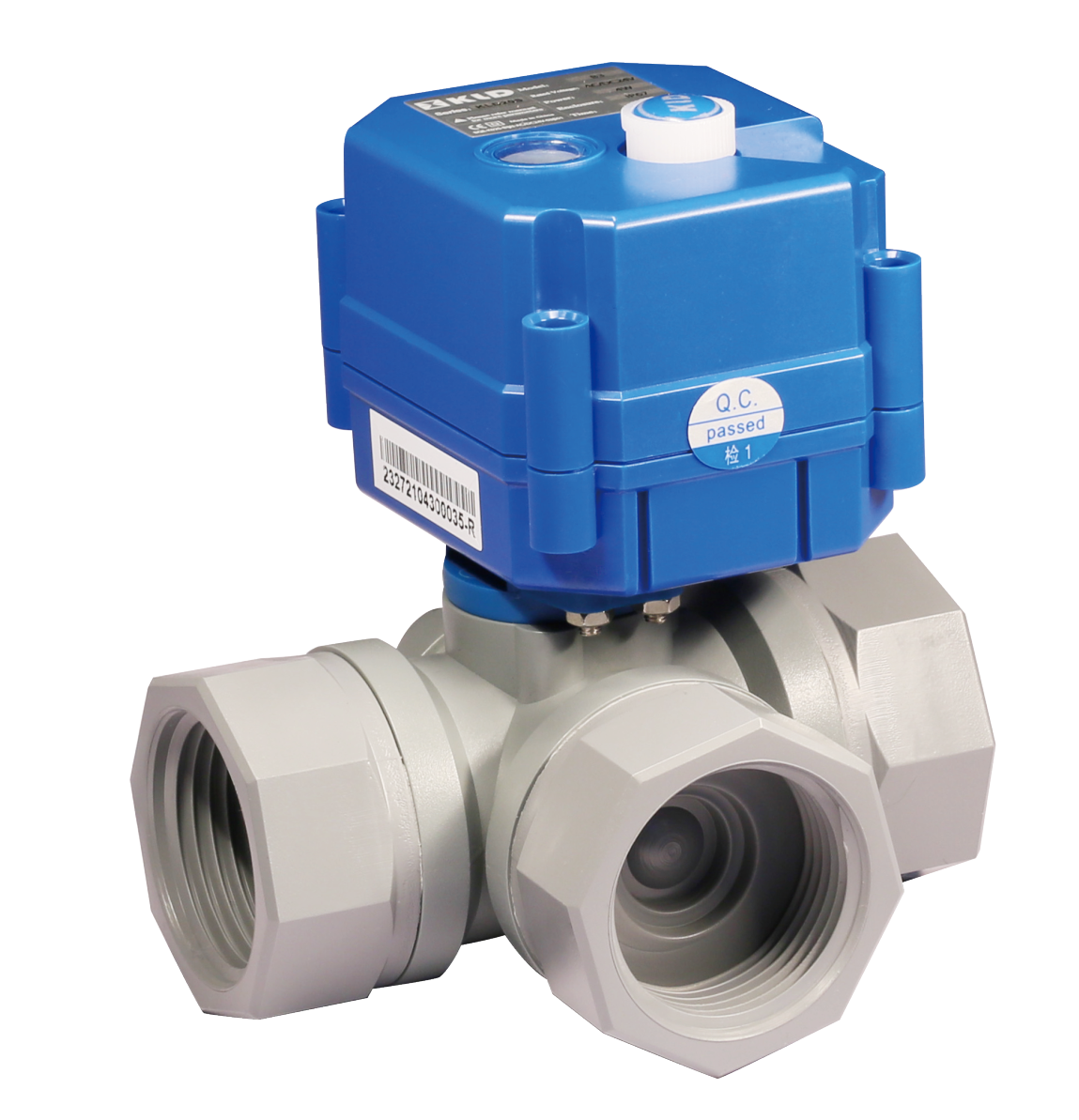

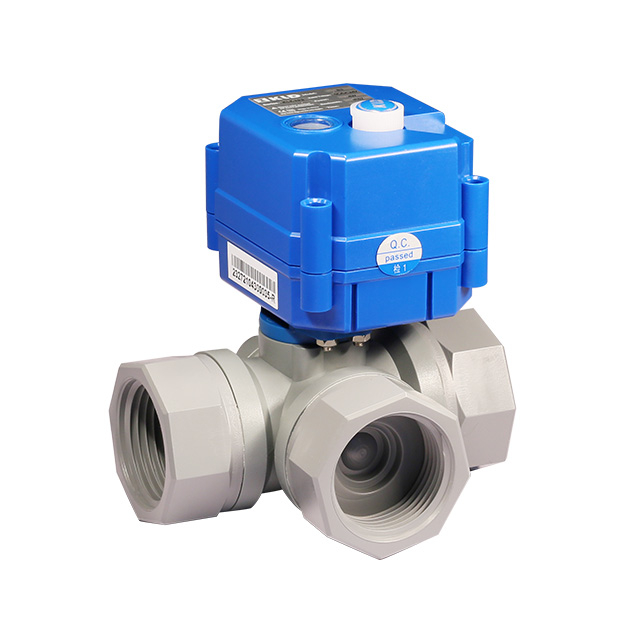

La valve plastique à 3 voies KLD 20S est une solution fiable, durable et efficace pour le contrôle des fluides dans des environnements exigeants, offrant d'excellentes options de performances et de personnalisation pour une variété d'applications industrielles et environnementales.
CE approuvé
Applications
Utilisé pour le milieu corrosif tel que l'acide et l'alcali, etc.
Remplacement de l'électrovanne, en particulier lorsque l'électrovanne ne peut pas fonctionner de manière fiable
Protection de l'environnement, système de traitement de l'eau
Petit équipement d'automatisation industrielle
Excellent dans CLO 2, O 3 SYSTÈME
Paramètres techniques
Série | Recharge manuelle | Couple maximal | Temps | Tension de travail | Puissance maximale | Enceinte | Pression maximale | Température moyenne | Température ambiante | Humidité | ||
KLD 20S | Oui | 2N.M | environ 5s | Dc5v, 12v | 3W | IP67 | 1.0MPA | 0-90 ° C | -20 ° C < T <45 ° C | ≤85% non condensateur | ||
AC / DC 12V, 24V | 4W / 5W @ KT | |||||||||||
KLD 20SJ | Non | AC / DC110V, 220V | 5W / 8W @ KT |
Diagramme des composants principaux
Composants principaux
Parties | Matériel |
Logement d'actionneur | Alliage PC ※ 1 |
Carrosserie | Cpvc |
Balle de valve | Cpvc |
Tige | Cpvc |
Siège à balle | Ptfe |
Joint | FPM, EPDM, NBR |

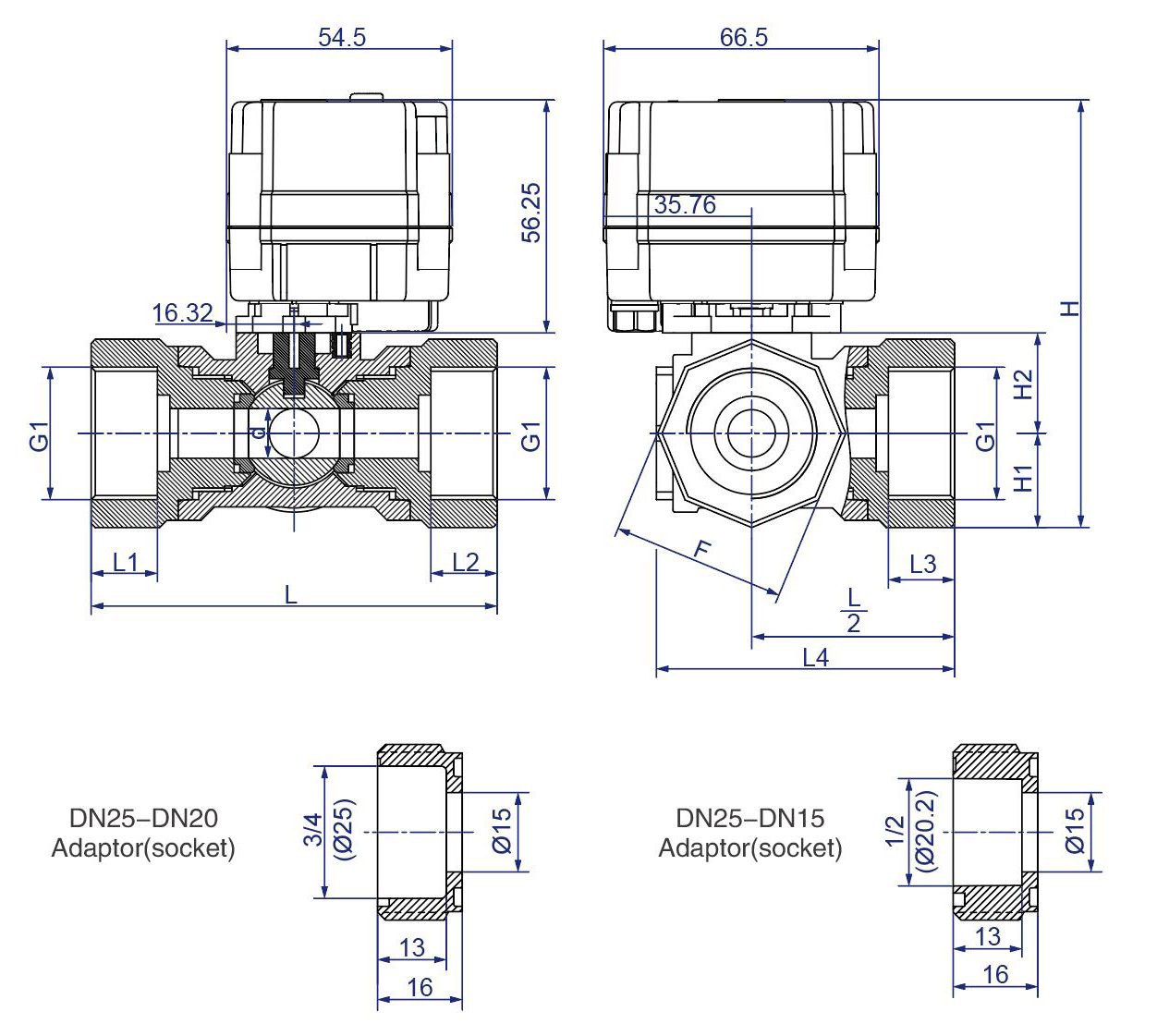

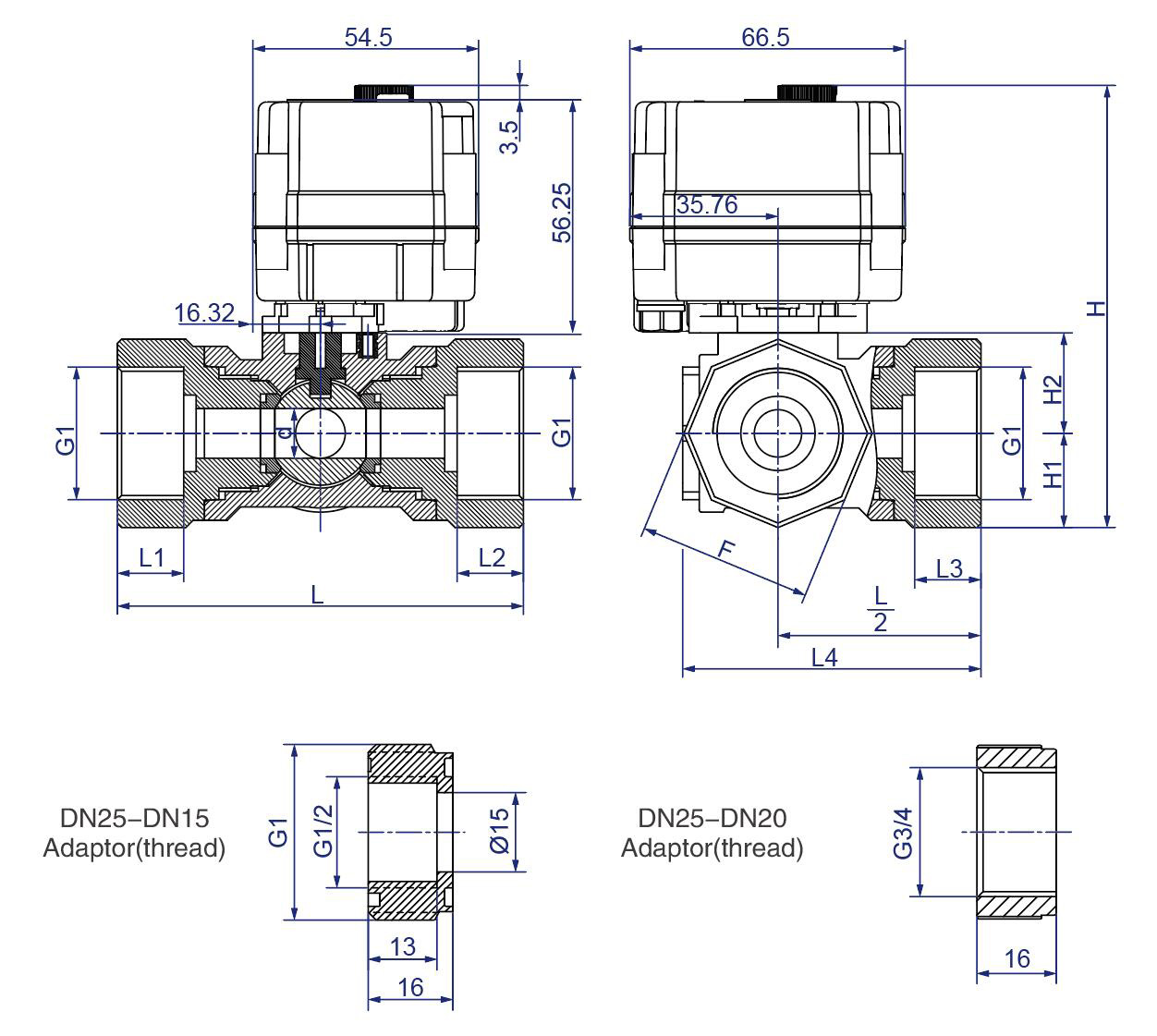

Dimension
KLD 20S | KLD 20SJ |
Taille de la connexion (unité: mm)
DN | d | G1 | L1 = l2 = l3 | L | L4 | H | H1 | H2 | F | W (kg) | |||
fil | douille | fil | douille | 20s | 20SJ | ||||||||
DN15 ※ | 12.0 | G1 / 2 ' | 20.2 | 13.0 | 13.0 | 98.0 | 72.0 | 106.7 | 103.2 | 22.7 | 24.2 | 42.0 | 0.43 |
Dn20 ※ | 12.0 | G3 / 4 ' | 25.0 | 16.0 | 13.0 | 98.0 | 72.0 | 106.7 | 103.2 | 22.7 | 24.2 | 42.0 | 0.43 |
DN25 | 12.0 | G1 ' | - | 16.0 | - | 98.0 | 72.0 | 106.7 | 103.2 | 22.7 | 24.2 | 42.0 | 0.43 |
Remarques: adaptateur assemblé.
Direction de flux
Instructions pour la remplacement manuel
Il n'est autorisé à utiliser que lorsque la puissance est coupée.
Soulevez la roue à main et tournez-la à gauche ou à droite jusqu'à ce que la soupape soit en place.
Appuyez sur la roue à main après avoir utilisé la remplacement manuel afin de fonctionner correctement lorsque l'alimentation est fournie.
Câblage
B2, B3, BD3, KT2 sont disponibles.Nous pouvons accepter la personnalisation des commentaires.Veuillez les ventes de contact pour plus de détails.
La durée de vie est les données de test dans l'état de 1,0 MPa, 200L / h, l'eau du robinet comme milieu de travail. Différentes occasions de travail influenceront la vie de service.
KLD 20S a une remplacement manuel; KLD 20j n'a pas de dépassement manuel, les autres paramètres sont les mêmes que KLD 20s.
Les actionneurs ne sont pas directs. Les actionneurs ne sont pas recommandés d'être vendus séparément.
La pression est testée dans une direction à sens unique.
※ 1 Évitez le contact direct ou indirect entre les solvants PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※ Sous réserve de modifications techniques
