Description

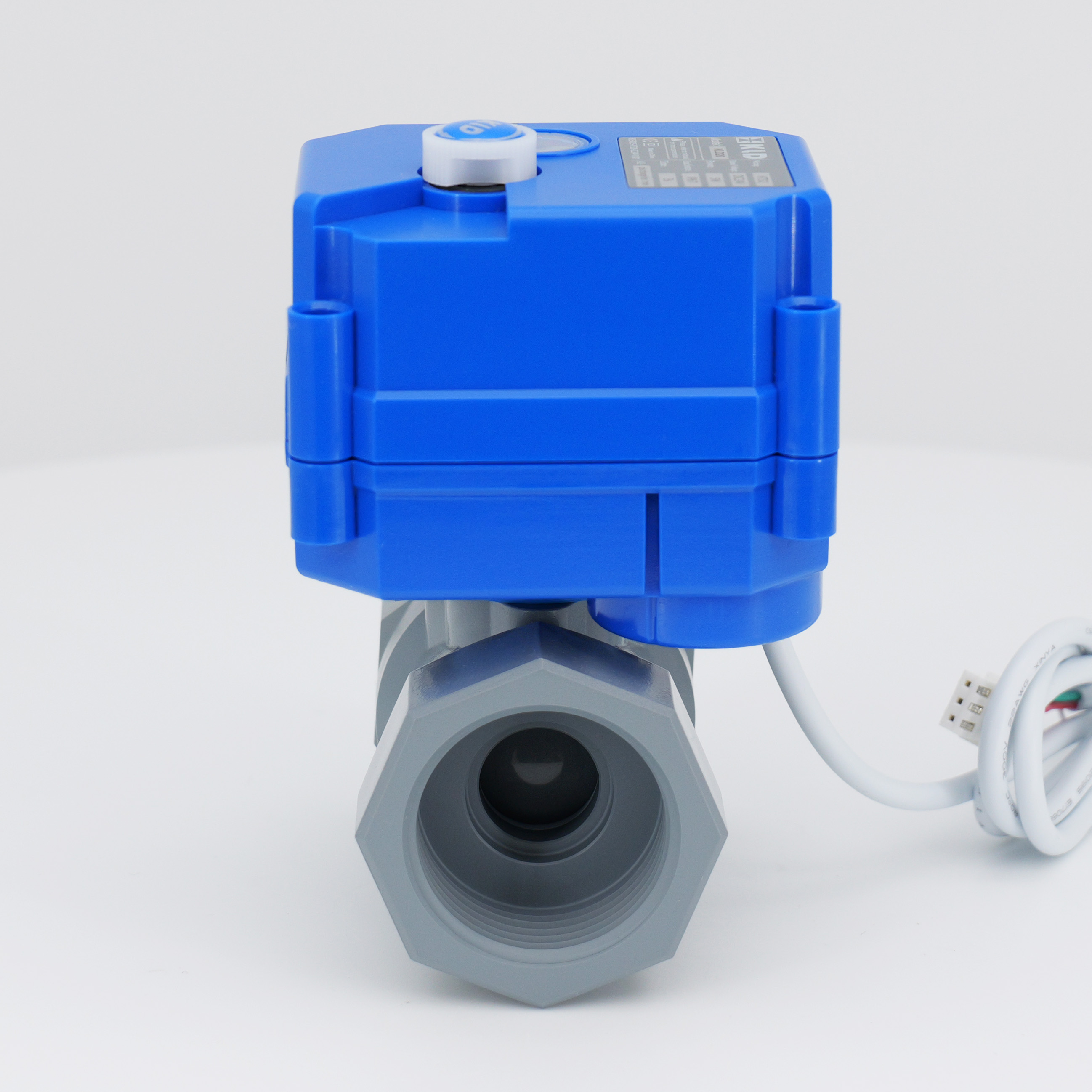

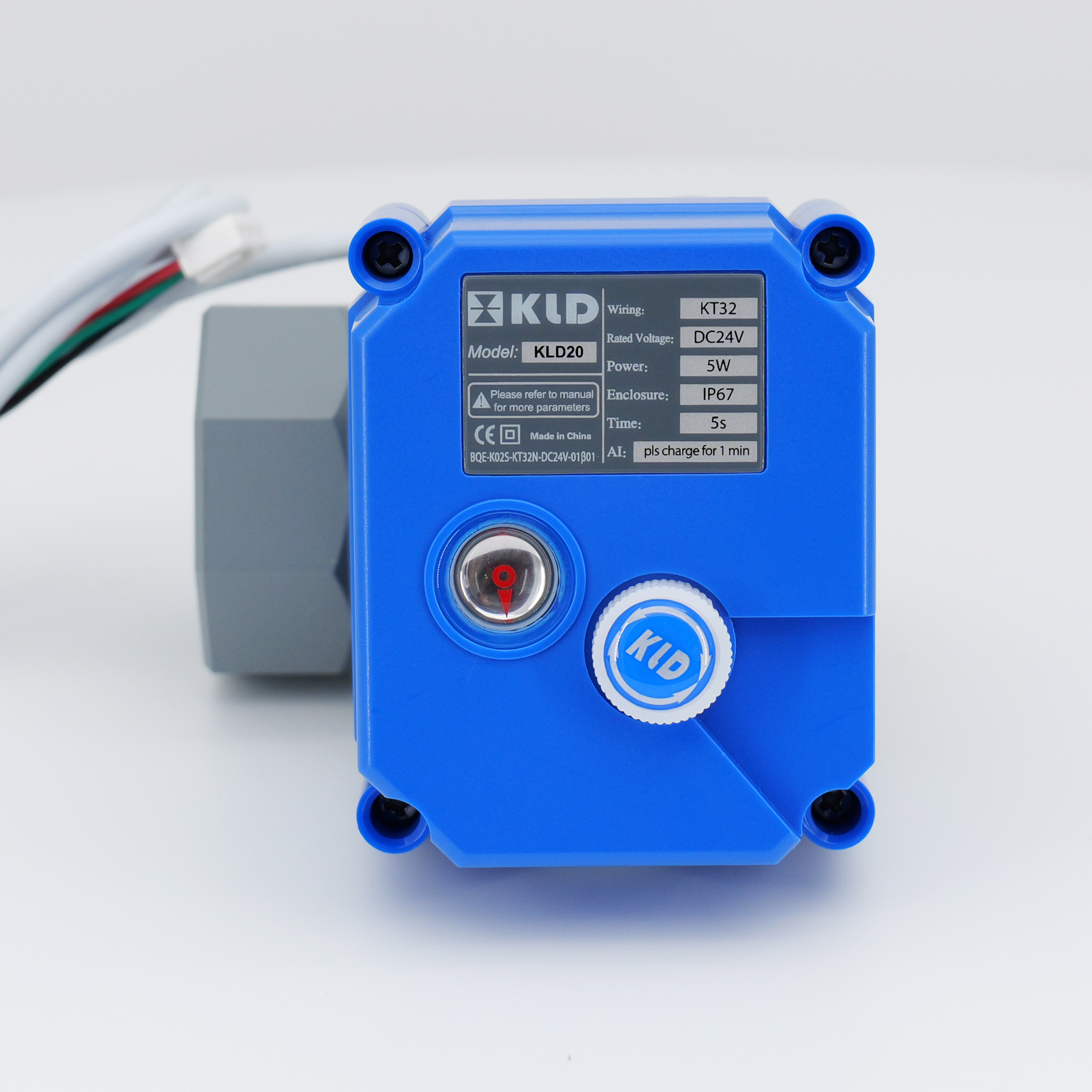

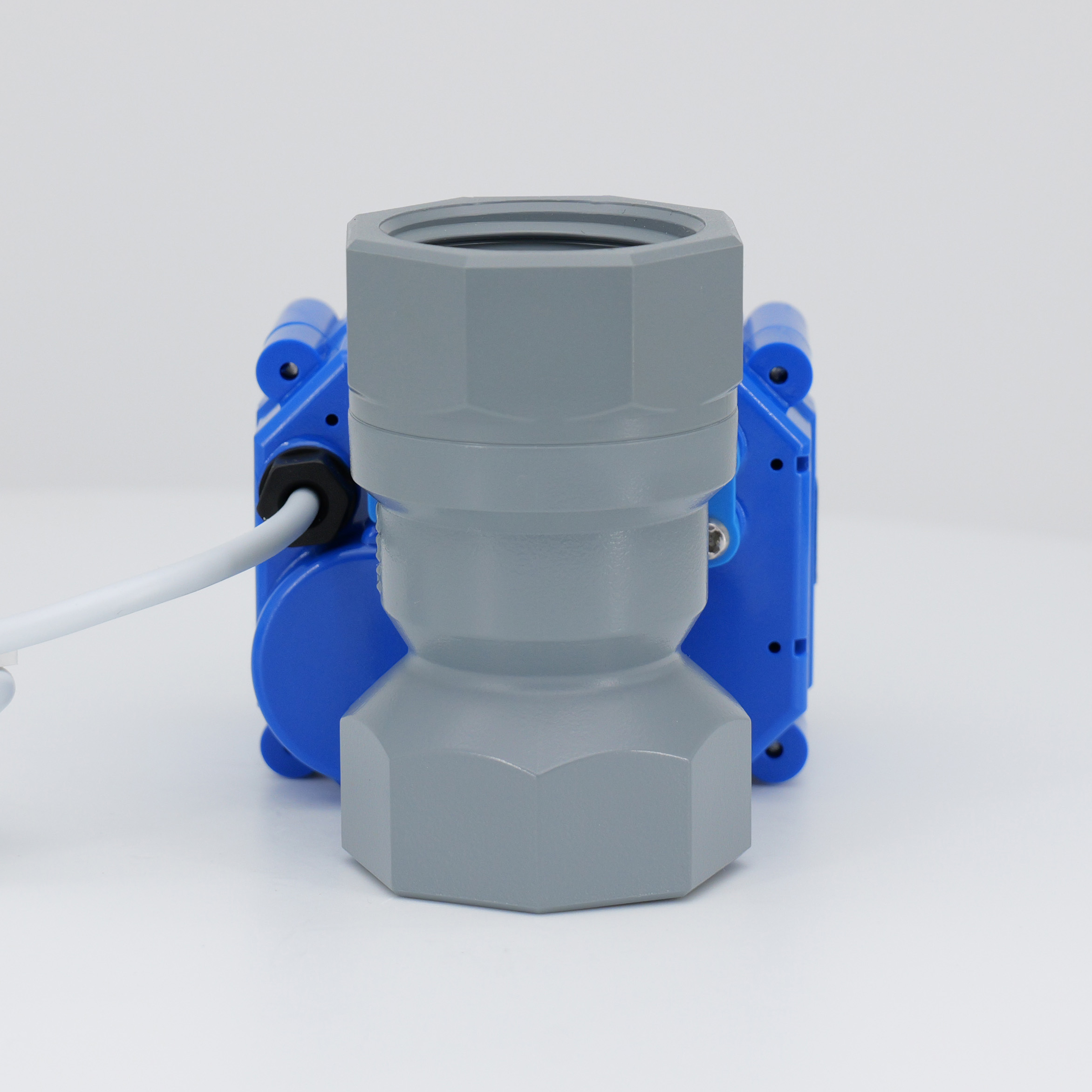

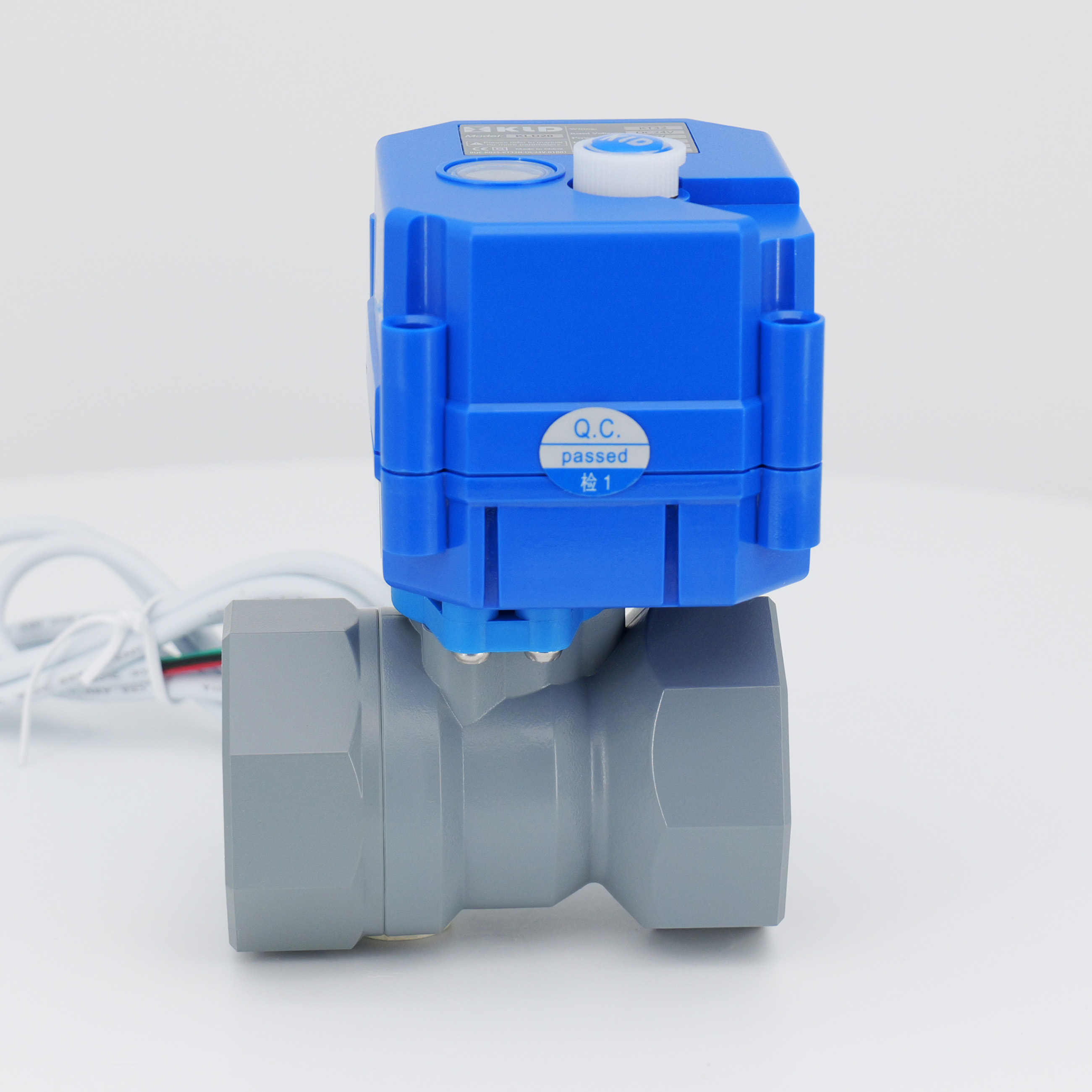

Les vannes électriques de la série KLD 20S sont spécifiquement conçues pour les stérilisateurs d'ozone et 2 les générateurs CLO. Fabriqués en matériaux CPVC + FPM, ils offrent une excellente résistance à la corrosion. Ces vannes présentent une taille compacte, adaptée à des équipements à petite échelle et intègrent une structure de phoque flottante brevetée, offrant une longue durée de vie allant jusqu'à 70 000 à 100 000 cycles. Ils ont une cote de protection IP67, avec un type F également disponible.
Les spécifications techniques incluent
Type de soupape: vanne à billes électrique
Tailles: DN15, DN20, DN25
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 90 ° C
Température ambiante: -20 ° C à 45 ° C
Ces vannes conviennent aux milieux corrosifs (tels que les acides et les alcalis), comme alternative à des soupapes de solénoïde non fiables, dans les systèmes de traitement de l'eau environnementale et des équipements d'automatisation industrielle à petite échelle. Ils sont particulièrement efficaces dans les systèmes CLO 2 , O 3 et les systèmes d'eau de mer. La taille compacte est très adaptée à une application d'espace limitée, en outre, il est une option très économique pour le système de traitement de l'eau si vous ne vous souciez pas du débit. Si vous avez besoin d'un débit plus important, vous pouvez plutôt choisir des vannes en plastique à alésage complet 100N / 200N à la place. Les dimensions et les poids de connexion sont fournis pour les différentes tailles.
La version 2S de course rapide ou la longue durée de vie sont facultatives.
CE approuvé
Applications
Utilisé pour le milieu corrosif tel que l'acide et l'alcali, etc.
Remplacer la valve solénoïde, en particulier lorsque la valve Soiiennoïde ne peut pas fonctionner
Système de traitement de l'eau de l'environnement
Petit équipement d'automatisation industrielle
Excellent dans 2 le système CLO 3 O
Paramètres techniques
Série | Mannuel Outrepasser | Couple maximal | Temps | Tension de travail | Puissance maximale | Enceinte | Pression maximale | Température moyenne | Température ambiante | Humidité | ||
KLD 20S | Oui | 2N.M | environ 5s | Dc5v, 12v | 3W | IP67 | 1.0MPA | 0-100 ° C | -20 ° C < T <45 ° C | ≤85% non condensateur | ||
AC / DC12V, 24V | 4W / 5W @ KT | |||||||||||
KLD 20SJ | Non | AC / DC110V, 220V | 5W / 8W @ KT |
Diagramme des composants principaux
Composants principaux
Parties | Matériel |
Carrosserie | Cpvc |
Balle de valve | Cpvc |
Tige | Cpvc |
Siège à balle | Ptfe |
Joint | FPM |
Logement | Alliage PC ※ |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
Dimension
![]() |
Taille de connexion en plastique (filetage) (unité: mm)
DN | D1 / d2 | d | L1 / L2 | L3 | H1 | H2 | F | W (kg) |
DN15 | G3 / 4 ' | 15 | 13 | 73 | 22.73 | 23 | 42 | 0.28 |
DN25 | G1 ' | 15 | 15 | 71 | 22.73 | 23 | 42 | 0.26 |
Taille de connexion en plastique (socket) (unité: mm)
DN | D1 / d2 | d | L1 / L2 | L3 | H1 | H2 | F | W (kg) |
DN15 | 20 | 15 | 16 | 85 | 22.73 | 23 | 42 | 0.28 |
Dn20 | 25 | 15 | 13 | 73 | 22.73 | 23 | 42 | 0.27 |
Remarques: La taille peut être changée en 1/2 'et 3/4 '. La dérogation à Manuai peut être retirée. La dimension est la même, juste sans Manuai Wheei.
![]() | Instructions pour la remplacement de Manuai:
|
Câblage
B2, B3, BD3, KT2 sont disponibles.
Nous pouvons accepter la personnalisation des commentaires. Répondez aux ventes de contact pour plus de détails.
L'arbre manuel et la roue à main seront remplacés par un autre couvercle supérieur si la fonction de remplacement manuel n'est pas nécessaire.
Les actionneurs ne sont pas directs.
※ Sous réserve de modifications techniques
