Description

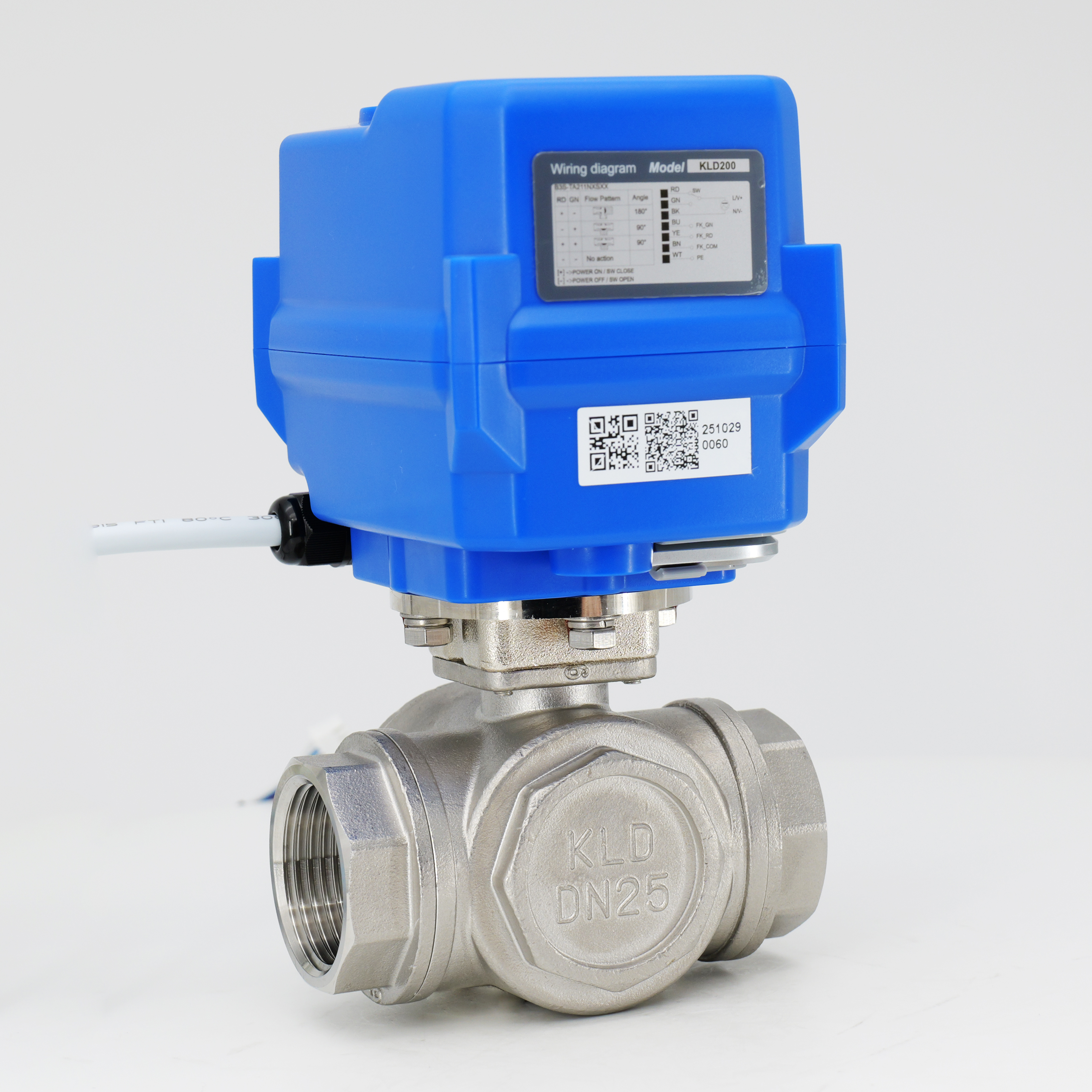

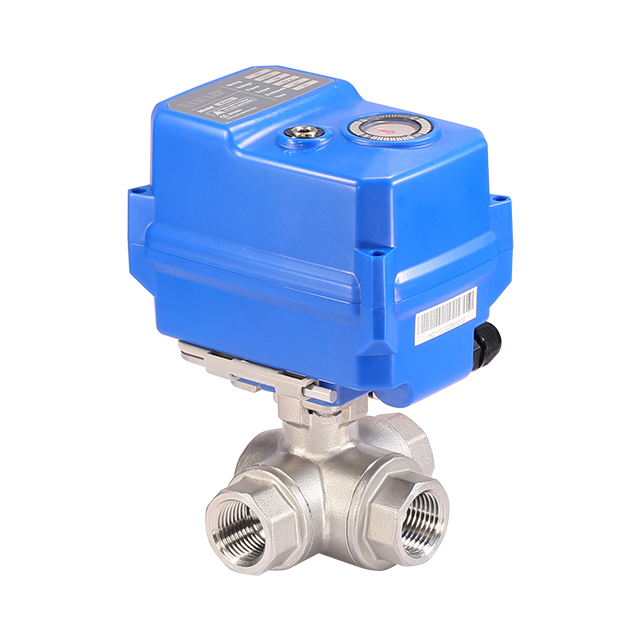

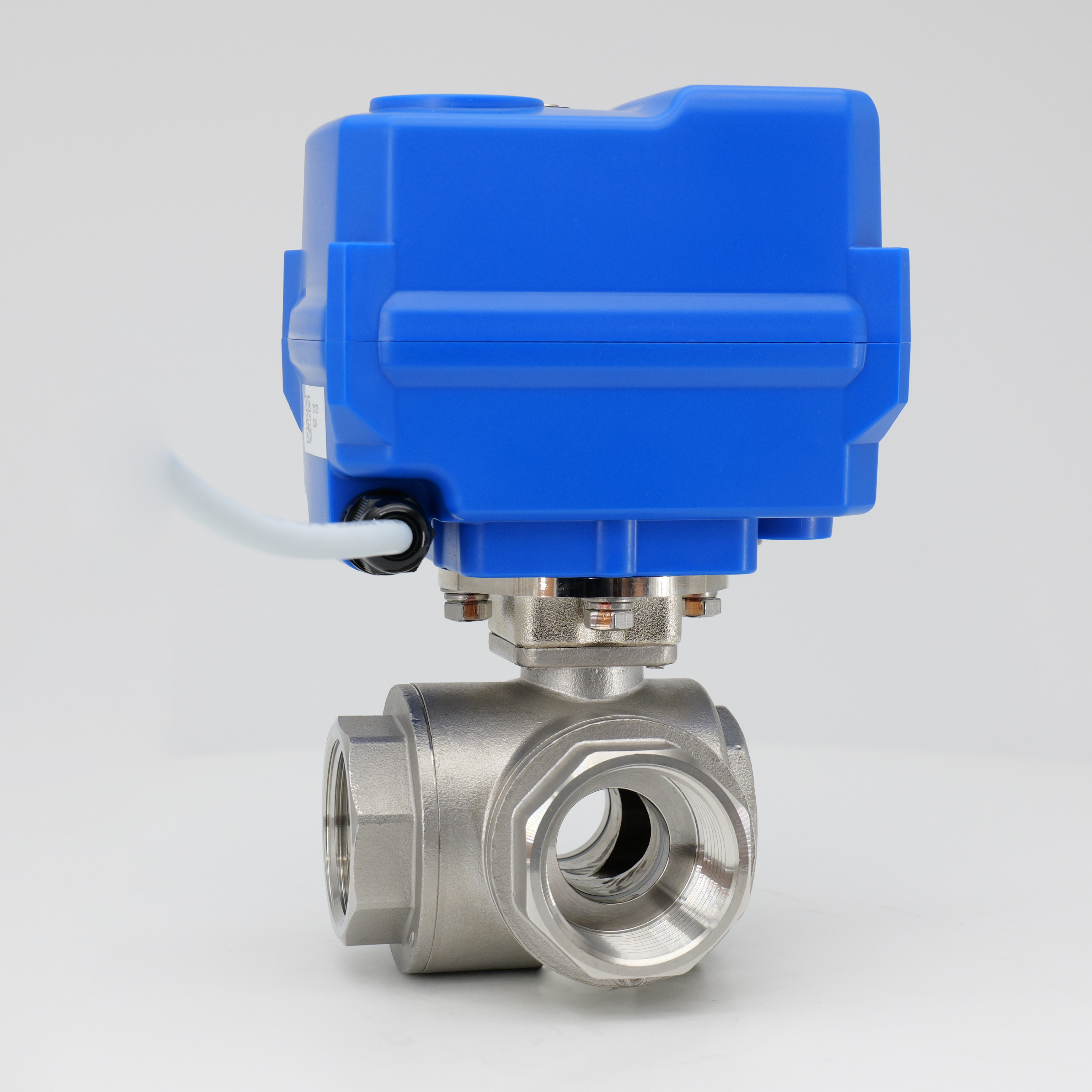

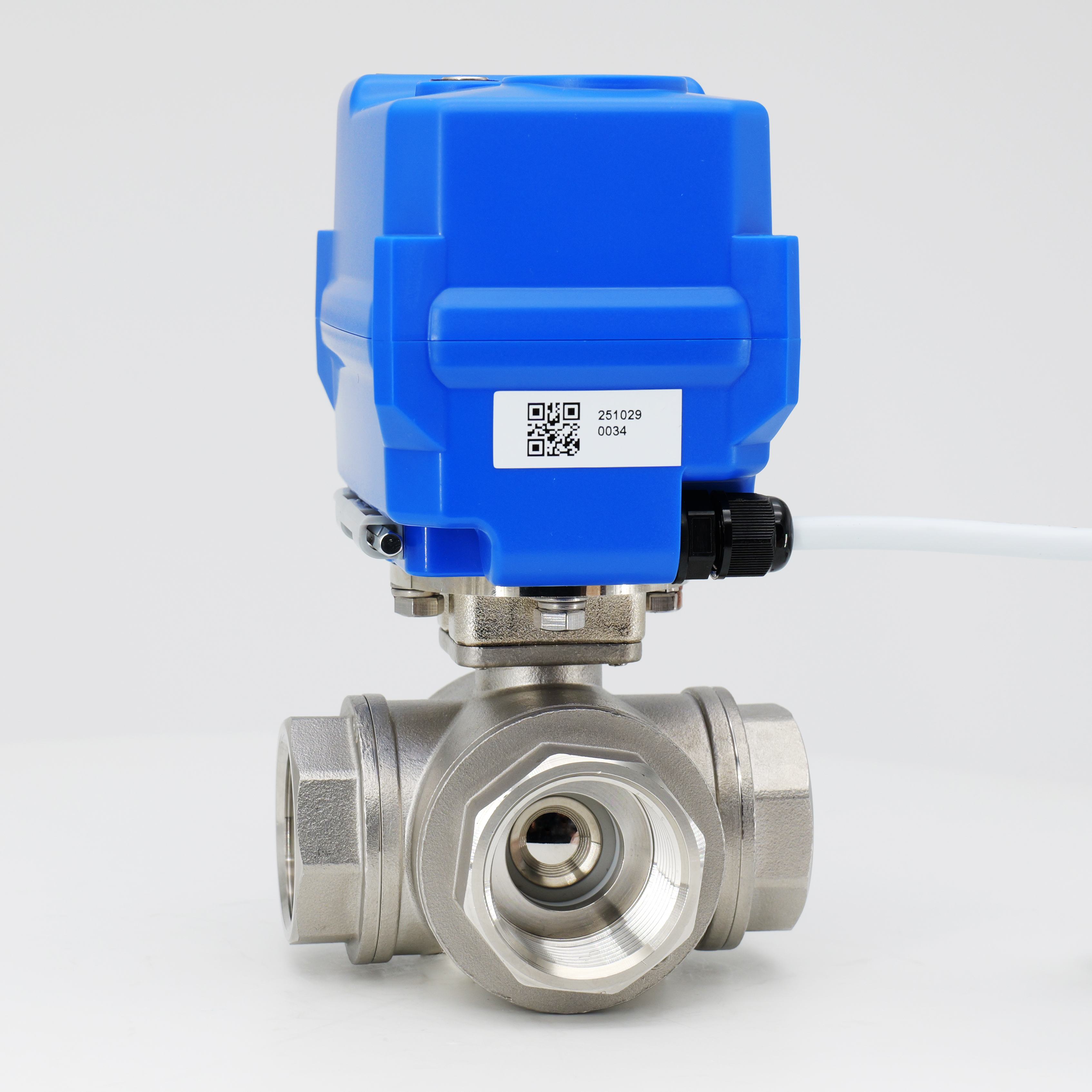

Le robinet à tournant sphérique motorisé à 3 voies KLD200 est disponible dans plusieurs matériaux de corps, notamment SS304, SS316 et en laiton nickelé, offrant une excellente résistance à la corrosion et une flexibilité pour différents fluides et conditions environnementales. Il dispose d'une fonction de sécurité, permettant la sélection entre un fonctionnement normalement ouvert ou normalement fermé, ce qui en fait une alternative durable et efficace aux électrovannes. Le moteur sans balais garantit des performances stables et fiables, tandis que la clé hexagonale incluse permet une commande manuelle sûre en cas de perte de puissance. Avec sa conception compacte et son indice de protection IP67, la vanne est à la fois étanche à l'eau et à la poussière, idéale pour l'intégration dans des systèmes automatisés et des petits équipements.
Les spécifications techniques incluent
Type de vanne : vanne à boisseau sphérique motorisée à 3 voies
Matériau du corps : SS304, SS316 ou laiton nickelé
Type de connexion : fil
Tailles disponibles : DN25
Pression nominale : Maximum 1,0 MPa
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Commande manuelle : clé hexagonale (à utiliser dans des situations sans alimentation)
Le robinet à tournant sphérique motorisé à 3 voies KLD200 est largement utilisé dans les systèmes de traitement de l'eau, les applications d'économie d'eau et d'autres équipements de contrôle automatisés respectueux de l'environnement. Il offre une longue durée de vie allant jusqu'à 20 000 cycles, et des versions standard et haute vitesse sont disponibles pour répondre à diverses exigences opérationnelles.
Certifié CE
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm / 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32 | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Remarques : Le type S adopte un retour de micro-mouvement, qui peut maintenir l'état du signal après une panne de courant avec un léger retard par rapport à l'action de la position de la vanne. Si un signal de retour synchrone avec la position de la vanne est requis, la solution de retour de relais 200C-J est recommandée et des paramètres techniques détaillés peuvent être obtenus en consultant notre service client.

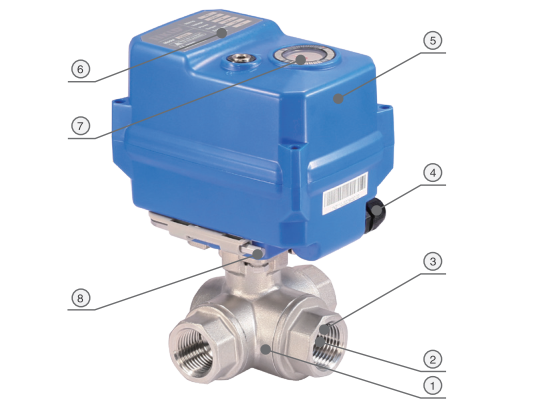

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/ 316L/laiton nickelé | 1 |
| 2 | Balle | 304/ 316L/matériau résistant à l'usure | 1 |
| 3 | Siège à balle | Ptfe | 1 |
| 4 | Connecteur de câble | Nylon/laiton nickelé | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

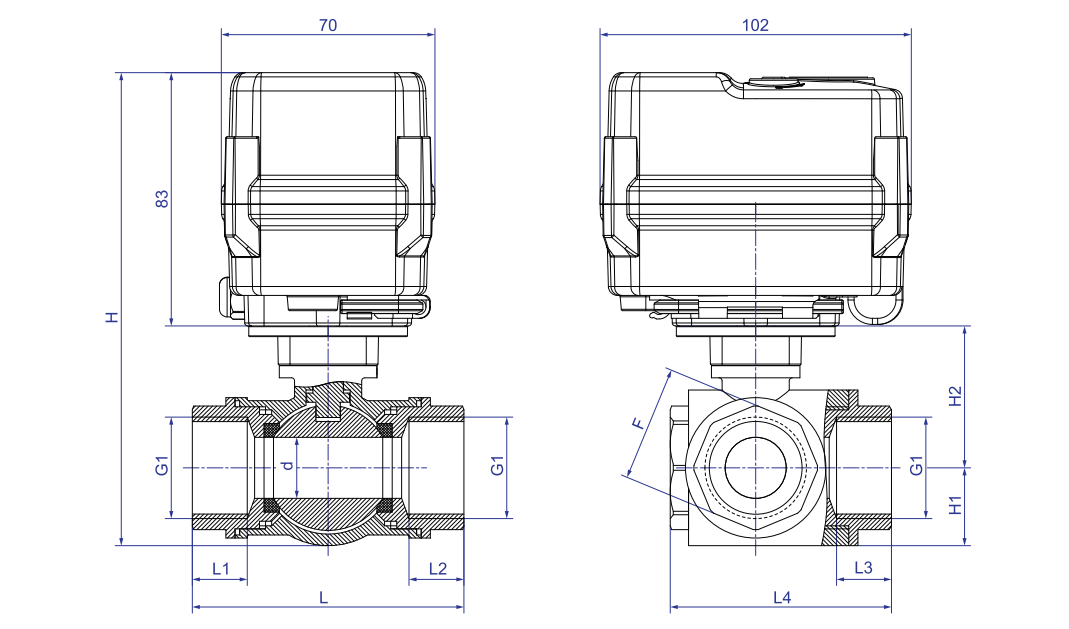

Dimensions【DN25】
Dimensions (mm)
DN | d | G1 | L1 = l2 = l3 | L | L4 | H1 | H2 | H | F | W (kg) |
DN25 | 20 | G1 ' | 18 | 89 | 72.5 | 25.5 | 46.5 | 155 | 38 | - |
Notes : BSP, NPT, GB, etc. sont facultatifs.
Données fonctionnelles
Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 Type F [résistant à l'humidité, ajoutant un chauffage déshumidificateur] Selon Q/12NK 4404-2023 |
Recharge manuelle | Clé hexagonale correspondante (à utiliser uniquement sans alimentation) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
