Quelle est la différence entre un robinet à tournant sphérique à 2 voies et à 3 voies ?

Introduction

Que se passe-t-il si un mauvais choix de vanne réduit discrètement l’efficacité de votre système ? De nombreuses installations échouent non pas à cause d’un équipement médiocre, mais à cause du mauvais choix de vannes à bille à 2 et 3 voies. Cette petite décision peut avoir un impact sur le contrôle des flux, les coûts et la fiabilité à long terme.

Cet article se concentre sur la vraie différence entre un robinet à tournant sphérique à 2 voies et à 3 voies . Il explique comment ils fonctionnent, en quoi leurs fonctions diffèrent et où chaque type s'adapte le mieux aux systèmes pratiques. Dans cet article, vous apprendrez à comparer les types de vannes, à comprendre les options de contrôle de débit et à choisir la bonne solution en fonction des besoins de votre système.

Qu'est-ce qu'un robinet à tournant sphérique à 2 et 3 voies ?

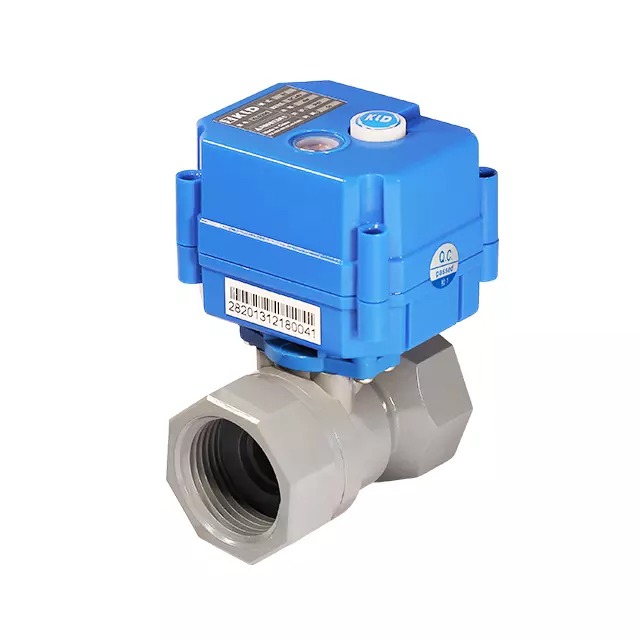

Qu'est-ce qu'un robinet à tournant sphérique à 2 voies et comment fonctionne-t-il ?

Une comparaison des vannes à bille à 2 et 3 voies commence par la structure la plus simple. Un robinet à tournant sphérique à 2 voies est conçu pour un contrôle direct du débit, permettant au fluide de se déplacer dans un chemin droit ou de s'arrêter complètement. À l’intérieur de la valve se trouve une bille solide avec un trou percé. Lorsque la poignée de la vanne ou l'actionneur fait tourner la bille, le trou s'aligne avec le pipeline ou le bloque. Cette simple rotation contrôle si le fluide s'écoule ou non.

En termes de structure, la conception ne comprend que deux ports. L’un est l’entrée et l’autre la sortie. Grâce à cette configuration directe, le chemin d'écoulement interne reste fluide, ce qui contribue à réduire la perte de pression pendant le fonctionnement. Il fonctionne efficacement dans les systèmes où le flux n'a pas besoin de changer de direction. Dans les installations réelles, ce type de vanne est souvent utilisé car il est facile à installer et ne nécessite pas de configuration de tuyauterie complexe.

Le fonctionnement est également très intuitif. Un mouvement quart de tour ouvre ou ferme la vanne, ce qui la rend rapide et fiable. Ceci est particulièrement utile dans les systèmes automatisés où le temps de réponse est important. De nombreuses solutions modernes, y compris celles de KLD, combinent cette structure de vanne simple avec des actionneurs électriques compacts. Cela améliore la précision du contrôle tout en gardant l’ensemble du système compact et efficace.

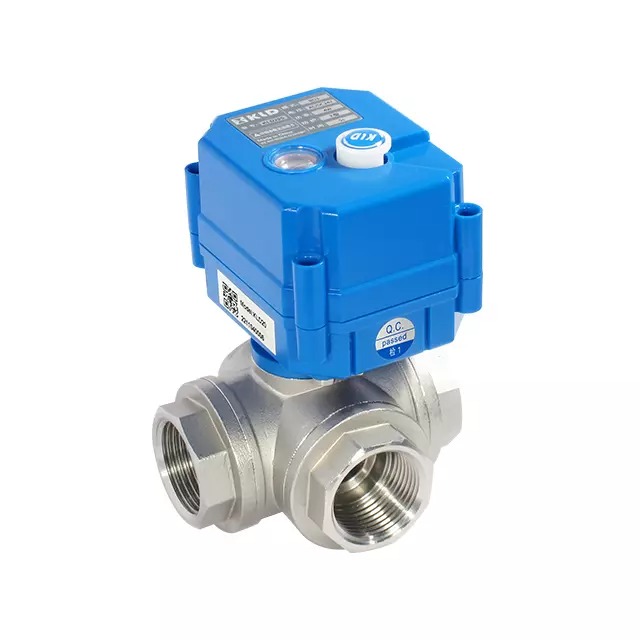

Qu'est-ce qu'un robinet à tournant sphérique à 3 voies et comment fonctionne-t-il ?

Un robinet à tournant sphérique à 3 voies s'appuie sur le même concept de base mais introduit plus de flexibilité. Au lieu de deux ports, il en comprend trois, ce qui permet au fluide de se déplacer dans plusieurs directions. Cela signifie que la vanne peut rediriger le flux d'un pipeline à un autre ou même combiner des flux provenant de différentes sources. Pour cette raison, il est couramment utilisé dans les systèmes où les besoins de contrôle vont au-delà des simples fonctions marche/arrêt.

En interne, la structure du ballon est plus complexe. Il contient des passages spécialement conçus qui déterminent la manière dont le fluide se déplace à travers la vanne. Selon la conception, la vanne peut commuter le débit entre les sorties ou permettre le mélange. Cela en fait un choix pratique pour les systèmes qui nécessitent un contrôle dynamique plutôt que des chemins d'écoulement fixes. Dans de nombreux cas, l’utilisation d’une seule vanne à 3 voies peut remplacer plusieurs vannes à 2 voies, ce qui contribue à simplifier la tuyauterie et à réduire les efforts d’installation.

D'un point de vue opérationnel, il utilise toujours une rotation quart de tour. Cependant, chaque position de la vanne modifie la connexion entre les ports. Cela crée différents chemins de flux au sein de la même unité. Dans les configurations automatisées, cette flexibilité devient encore plus précieuse. KLD intègre une commande motorisée dans ces vannes, offrant des performances de commutation stables et une longue durée de vie dans des environnements exigeants.

Robinet à tournant sphérique à 2 voies ou à 3 voies : différences fondamentales en matière de fonction et de performances

Différences de contrôle de flux (marche/arrêt vs dérivation/mélange)

Comprendre le comportement du débit est la première étape lorsque l'on compare un robinet à tournant sphérique à 2 voies et à 3 voies . Un robinet à tournant sphérique à 2 voies prend en charge un seul chemin d'écoulement droit. Le fluide entre par un port et sort par un autre, sans aucun changement de direction. Cela le rend adapté aux tâches de contrôle de base où seule l'ouverture ou la fermeture est requise.

Un robinet à tournant sphérique à 3 voies introduit un niveau de contrôle différent. Au lieu d'un chemin fixe, le fluide peut être redirigé ou combiné en fonction de la position de la vanne. Cela permet une conception de système plus flexible, en particulier dans les applications impliquant plusieurs pipelines ou des exigences de débit dynamique.

Contrôle de la direction du flux :

• Un robinet à tournant sphérique à 2 voies maintient un chemin d'écoulement unique et ininterrompu. Cela garantit une pression stable et minimise les turbulences dans le pipeline. Dans de nombreux systèmes, cette simplicité améliore la fiabilité et réduit le risque d'erreurs opérationnelles.

• Un robinet à tournant sphérique à 3 voies prend en charge plusieurs chemins d'écoulement. Le débit peut être commuté entre les sorties ou dirigé vers différentes conduites, ce qui réduit le besoin de vannes et de composants de tuyauterie supplémentaires.

Capacité fonctionnelle :

• Une vanne à 2 voies effectue uniquement un contrôle marche/arrêt. Cela le rend idéal pour les tâches d’isolation où un acheminement précis du flux n’est pas requis.

• Une vanne 3 voies permet des fonctions de dérivation ou de mélange. Cela le rend adapté aux applications telles que le contrôle de la température, le mélange de fluides ou la commutation entre sources.

Conception interne : port L vs port T dans les vannes à bille à 3 voies

La structure interne d'un robinet à tournant sphérique à 3 voies détermine la manière dont le fluide se déplace entre les ports. Contrairement au simple alésage droit d'une vanne à 2 voies, une vanne à 3 voies utilise des passages de forme spéciale. Ces conceptions définissent si la vanne commute le débit ou le mélange.

Présentation de la conception du port L :

• Les vannes à port en L connectent deux ports à la fois, permettant au débit de basculer entre différentes sorties. Cette conception est souvent utilisée lorsqu'une entrée doit alterner entre deux sorties.

• Le passage interne ressemble à une forme de « L », qui limite le flux dans une direction à la fois. Cela empêche le mélange et maintient les chemins d’écoulement clairement séparés.

Présentation de la conception du port en T :

• Les vannes à port en T permettent à trois ports de se connecter simultanément. Cela permet de mélanger ou de diviser le flux, en fonction des exigences du système.

• Le passage interne forme un « T », qui permet au fluide de se déplacer dans plusieurs directions au sein du même corps de vanne.

Considérations de sélection :

• Les vannes à port L conviennent mieux aux applications de commutation dans lesquelles la direction du flux change mais ne se mélange pas.

• Les vannes à port en T conviennent aux systèmes nécessitant un mélange ou une distribution de fluides sur plusieurs conduites.

• De nombreuses conceptions de vannes motorisées, y compris celles développées par KLD, prennent en charge les deux configurations pour répondre à différents besoins de contrôle tout en conservant une taille compacte et une longue durée de vie.

Comparaison des coûts, de la complexité et de la maintenance

Le coût et la complexité influencent souvent le choix entre un robinet à tournant sphérique à 2 ou 3 voies . Une vanne à 2 voies a une structure plus simple, ce qui réduit les coûts de fabrication et facilite l'installation. Moins de composants internes signifie également des besoins de maintenance réduits au fil du temps.

Une vanne à 3 voies implique une conception plus avancée. Des ports et passages internes supplémentaires augmentent à la fois les coûts de production et la complexité de l'installation. Cependant, cette complexité peut réduire le nombre total de vannes nécessaires dans un système, ce qui peut compenser l'investissement initial.

Facteurs de structure des coûts :

• Une vanne à 2 voies a généralement un coût initial inférieur en raison de sa conception simple. Cela en fait un choix courant pour les systèmes de base.

• Une vanne à 3 voies a un coût unitaire plus élevé, mais peut réduire les dépenses au niveau du système en remplaçant plusieurs vannes et en simplifiant la disposition des canalisations.

Complexité d'installation :

• Une vanne 2 voies est facile à installer et ne nécessite que deux connexions de canalisation. Cela réduit le temps d’installation et la main d’œuvre.

• Une vanne à 3 voies nécessite un alignement minutieux des ports et une sélection de configuration correcte. Une installation incorrecte peut entraîner des problèmes de débit ou une efficacité réduite.

Considérations d'entretien :

• Une vanne 2 voies comporte moins de pièces mobiles, ce qui réduit le risque d'usure et simplifie les procédures de maintenance.

• Une vanne à 3 voies nécessite plus d'attention en raison de sa complexité interne, mais des conceptions avancées améliorent la durabilité. Les vannes motorisées KLD, par exemple, sont conçues pour une longue durée de vie et un fonctionnement stable, même dans des environnements exigeants.




Applications des robinets à tournant sphérique à 2 et 3 voies dans les systèmes réels

Applications courantes des robinets à tournant sphérique à 2 voies

La comparaison des vannes à boisseau sphérique à 2 et 3 voies devient plus claire lorsqu'on examine des applications réelles. Un robinet à tournant sphérique à 2 voies est largement utilisé dans les systèmes où le contrôle du débit reste simple et prévisible. La conception directe permet au fluide de se déplacer efficacement, ce qui contribue à maintenir des performances stables du système dans le temps.

Dans de nombreuses installations, une vanne à 2 voies agit comme un élément d'arrêt fiable. Son fonctionnement simple réduit les risques de panne et maintient les besoins de maintenance à un faible niveau. Cela le rend adapté aux environnements résidentiels et industriels où la fiabilité compte plus que la flexibilité.

Systèmes d'approvisionnement en eau :

• Une vanne à 2 voies est souvent installée dans les conduites d'eau pour contrôler le débit d'alimentation. Il permet un arrêt rapide lors de situations de maintenance ou d’urgence.

• La structure interne simple contribue à réduire la perte de pression, ce qui améliore l'efficacité globale du système.

Isolation CVC et pipeline :

• Les systèmes de chauffage et de refroidissement reposent sur des vannes à 2 voies pour isoler des sections spécifiques du pipeline. Cela permet la maintenance sans arrêter l’ensemble du système.

• Des performances d'étanchéité stables garantissent un fonctionnement à long terme, en particulier dans les environnements sensibles à la température.

Contrôle des fluides industriels :

• Les processus industriels de base utilisent des vannes à 2 voies pour contrôler le débit de pétrole, de gaz ou de produits chimiques. La conception simple permet des performances constantes en fonctionnement continu.

• Les versions motorisées compactes, telles que celles développées par KLD, permettent l'intégration dans des systèmes de contrôle automatisés sans augmenter la complexité de l'installation.

Applications courantes des robinets à tournant sphérique à 3 voies

Un robinet à tournant sphérique à 3 voies est conçu pour les systèmes qui nécessitent plus qu'un simple contrôle marche/arrêt. Le port supplémentaire permet au fluide de changer de direction ou de combiner les flux, ce qui élargit la gamme d'applications possibles. Cette flexibilité devient essentielle dans les systèmes où plusieurs pipelines interagissent.

Les processus industriels complexes s'appuient souvent sur des vannes à 3 voies pour réduire le nombre de composants. Au lieu d'installer plusieurs vannes 2 voies, une seule vanne 3 voies peut gérer les tâches de commutation ou de mélange, ce qui simplifie la conception du système.

Systèmes de dérivation de flux :

• Une vanne à 3 voies est utilisée pour rediriger le flux entre différentes canalisations. Ceci est courant dans les systèmes où le fluide doit être acheminé vers différentes destinations en fonction des conditions de fonctionnement.

• La possibilité de changer de chemin d'écoulement réduit le besoin de vannes supplémentaires et minimise l'espace d'installation.

Processus de mélange et de mélange :

• Dans des applications telles que le contrôle de la température ou le traitement chimique, une vanne à 3 voies permet de combiner deux flux de fluide. Cela permet un contrôle précis des conditions de sortie.

• Les configurations de ports en T sont particulièrement utiles dans ces scénarios, car elles prennent en charge les connexions de flux simultanées.

Systèmes de contrôle multilignes :

• Les systèmes d'automatisation industrielle nécessitent souvent le contrôle de plusieurs pipelines. Une vanne 3 voies simplifie cela en gérant plusieurs chemins d'écoulement au sein d'une seule unité.

• Les conceptions motorisées améliorent la réactivité et permettent l'intégration avec les systèmes de contrôle pour des ajustements en temps réel.

Quand utiliser un robinet à tournant sphérique à 2 voies ou à 3 voies (scénarios pratiques)

Le choix entre une vanne à bille à 2 ou 3 voies dépend de la façon dont le système est conçu et du niveau de contrôle requis. Différents scénarios nécessitent différentes solutions, et la sélection du mauvais type peut entraîner une inefficacité ou des coûts inutiles.

Considération relative à la complexité du système :

• Un système de canalisation simple bénéficie d'une vanne à 2 voies car il ne nécessite qu'un contrôle de débit de base. L’ajout d’une vanne 3 voies dans ce cas augmente le coût sans apporter de valeur supplémentaire.

• Un système complexe, en particulier celui impliquant plusieurs canalisations, nécessite souvent une vanne à 3 voies pour gérer la direction du flux ou les fonctions de mélange.

Automatisation vs contrôle manuel :

• Les systèmes manuels utilisent généralement des vannes à 2 voies en raison de leur facilité d'utilisation et de leur moindre coût. La conception simple fonctionne bien lorsque l’automatisation n’est pas requise.

• Les systèmes automatisés bénéficient des vannes à 3 voies, car elles permettent des stratégies de contrôle plus avancées. Les vannes motorisées KLD soutiennent cela en offrant des performances stables et des configurations flexibles.

Considérations relatives à l'espace et à la tuyauterie :

• L'espace d'installation limité favorise souvent les vannes à 3 voies car elles réduisent le nombre de composants nécessaires. Une seule vanne peut remplacer plusieurs connexions, simplifiant ainsi la conception de l'implantation.

• Les systèmes plus grands avec suffisamment d'espace peuvent utiliser plusieurs vannes à 2 voies à la place, en particulier lorsque le contrôle des coûts est une priorité.

Dans les applications du monde réel, la décision se résume généralement à trouver un équilibre entre simplicité et fonctionnalité. Chaque type de vanne répond à un objectif clair en fonction des exigences du système.

Comment choisir le bon robinet à tournant sphérique à 2 et 3 voies

Facteurs de sélection clés pour les acheteurs

La sélection du bon robinet à tournant sphérique à 2 et 3 voies commence par la compréhension de la demande réelle du système. De nombreux utilisateurs se concentrent uniquement sur le type de vanne, mais les performances réelles dépendent de la manière dont la vanne s'adapte aux conditions de débit et à l'environnement de fonctionnement. Un mauvais choix peut entraîner un débit instable, une perte de pression ou des coûts inutiles.

Correspondance des exigences de débit :

• Un système nécessitant une simple fermeture doit utiliser une vanne à 2 voies. Le débit reste stable, la logique de contrôle reste claire et le fonctionnement devient facile à gérer au fil du temps.

• Un système nécessitant une commutation ou un mélange doit utiliser une vanne à 3 voies. Les chemins d'écoulement changent en fonction des conditions de fonctionnement, ce qui améliore la flexibilité des systèmes multilignes.

• Dans de nombreux projets, le choix d'une vanne à 3 voies n'a de sens que lorsqu'il existe plusieurs voies d'écoulement. Sinon, une vanne 2 voies offre une meilleure efficacité à moindre coût.

Compatibilité de pression et de médias :

• Le matériau de la vanne doit correspondre au fluide de travail. L'acier inoxydable convient aux fluides corrosifs, tandis que le laiton ou le PVC fonctionnent mieux dans les systèmes d'eau standard.

• Les valeurs nominales de température et de pression doivent correspondre aux conditions du système. Une sélection incorrecte peut réduire la durée de vie de la vanne ou provoquer des fuites.

• Les vannes KLD sont conçues pour prendre en charge un large éventail d'environnements, y compris les applications haute pression et sensibles à la température.

Considération relative à la complexité du système :

• Les pipelines simples bénéficient de moins de composants. Une vanne à 2 voies réduit les difficultés d'installation et les efforts de maintenance.

• Les systèmes complexes nécessitent un contrôle de débit flexible. Une vanne à 3 voies simplifie la tuyauterie en réduisant le nombre de vannes nécessaires.

Considérations sur l'automatisation (vannes à bille motorisées)

L'automatisation joue un rôle important dans la sélection des vannes modernes. Une vanne à boisseau sphérique à 2 et 3 voies peut être équipée d'actionneurs électriques, mais leur fonction diffère en fonction des exigences du système. L'automatisation améliore la précision du contrôle et réduit les interventions manuelles, en particulier dans les opérations à grande échelle ou continues.

Quand utiliser les actionneurs électriques :

• Les systèmes nécessitant une télécommande ou un fonctionnement programmé bénéficient de vannes motorisées. Cela permet des ajustements en temps réel sans opération manuelle.

• Les environnements où l'accès est limité ou dangereux nécessitent également des solutions automatisées. Les actionneurs électriques améliorent la sécurité et la fiabilité.

• Les conceptions d'actionneurs compacts, telles que celles utilisées par KLD, prennent en charge l'installation dans des espaces restreints tout en conservant des performances stables.

Avantages du contrôle automatisé des vannes :

• Précision améliorée du contrôle du débit, en particulier dans les systèmes nécessitant des ajustements fréquents.

• Temps de réponse plus rapide par rapport au fonctionnement manuel, ce qui améliore l'efficacité du système.

• Longue durée de vie grâce à une conception optimisée du moteur et à une technologie d’étanchéité, réduisant les temps d’arrêt et la fréquence de maintenance.

Intégration avec les systèmes de contrôle :

• Les vannes modernes peuvent se connecter à des automates programmables ou à des systèmes d'automatisation de bâtiment, permettant un contrôle centralisé.

• Des fonctionnalités telles que le positionnement de sécurité, l'indication LED et les signaux d'alarme améliorent la surveillance du système.

• Une compatibilité de tension flexible garantit une utilisation dans différentes régions et normes industrielles.

Erreurs courantes à éviter lors du choix des robinets à tournant sphérique

Choisir un mauvais robinet à tournant sphérique à 2 ou 3 voies entraîne souvent des problèmes de performances ou des dépenses inutiles. De nombreuses erreurs de sélection proviennent du fait de se concentrer uniquement sur le type de vanne sans considérer en détail les exigences du système.

Type de vanne surspécifiant :

• Une vanne à 3 voies est parfois sélectionnée même lorsque seul un contrôle de débit de base est nécessaire. Cela augmente les coûts et ajoute une complexité inutile au système.

• Une vanne à 2 voies peut s'avérer insuffisante dans les systèmes nécessitant une commutation de débit, entraînant de mauvaises performances ou une refonte.

Configuration de port incorrecte :

• La sélection d'une mauvaise conception interne, comme l'utilisation d'un port L lorsqu'un mixage est requis, peut entraîner un dysfonctionnement du système.

• Une bonne compréhension du sens du débit et de la position de la vanne est essentielle avant l'installation.

Ignorer les besoins de maintenance à long terme :

• Les vannes complexes nécessitent plus d’attention lors de la maintenance. Choisir une vanne sans tenir compte des conditions de service peut augmenter les temps d'arrêt.

• Les vannes motorisées de haute qualité, telles que les produits KLD, réduisent la fréquence de maintenance grâce à leur conception durable et à leurs longs cycles de fonctionnement.

Une évaluation minutieuse de ces facteurs garantit que la vanne fonctionne comme prévu dans des applications réelles, évitant ainsi des ajustements inutiles après l'installation.

Conclusion

Le choix entre un robinet à tournant sphérique à 2 ou 3 voies dépend des besoins en débit et de la conception du système. KLD propose des vannes à bille motorisées à 2 et 3 voies conçues pour une automatisation fiable. Leur structure compacte permet d'économiser de l'espace d'installation et prend en charge des configurations de système flexibles. La technologie avancée de moteur et d’étanchéité garantit une longue durée de vie et un fonctionnement stable. Ces fonctionnalités aident les utilisateurs à obtenir un contrôle efficace tout en réduisant les besoins de maintenance dans différents secteurs.

FAQ

Q : Qu'est-ce qu'un robinet à tournant sphérique à 2 et 3 voies ?

R : Un robinet à tournant sphérique à 2 et 3 voies contrôle le débit. L’un coupe le flux, l’autre le redirige ou le mélange.

Q : Quand dois-je utiliser un robinet à tournant sphérique à 3 voies ?

R : Utilisez un robinet à tournant sphérique à 3 voies lorsque le débit doit basculer ou se mélanger entre les canalisations.

Q : Les robinets à bille à 2 et 3 voies sont-ils interchangeables ?

R : Un robinet à tournant sphérique à 2 et 3 voies n'est pas toujours interchangeable car les fonctions diffèrent.

Q : Qu'est-ce qui est le plus cher, un robinet à tournant sphérique à 2 ou 3 voies ?

R : Un robinet à tournant sphérique à 3 voies coûte généralement plus cher en raison de sa conception complexe et de ses fonctions supplémentaires.

Q : Un robinet à tournant sphérique à 2 et 3 voies peut-il être automatisé ?

R : Un robinet à tournant sphérique à 2 et 3 voies peut utiliser des actionneurs électriques pour un contrôle automatisé.
