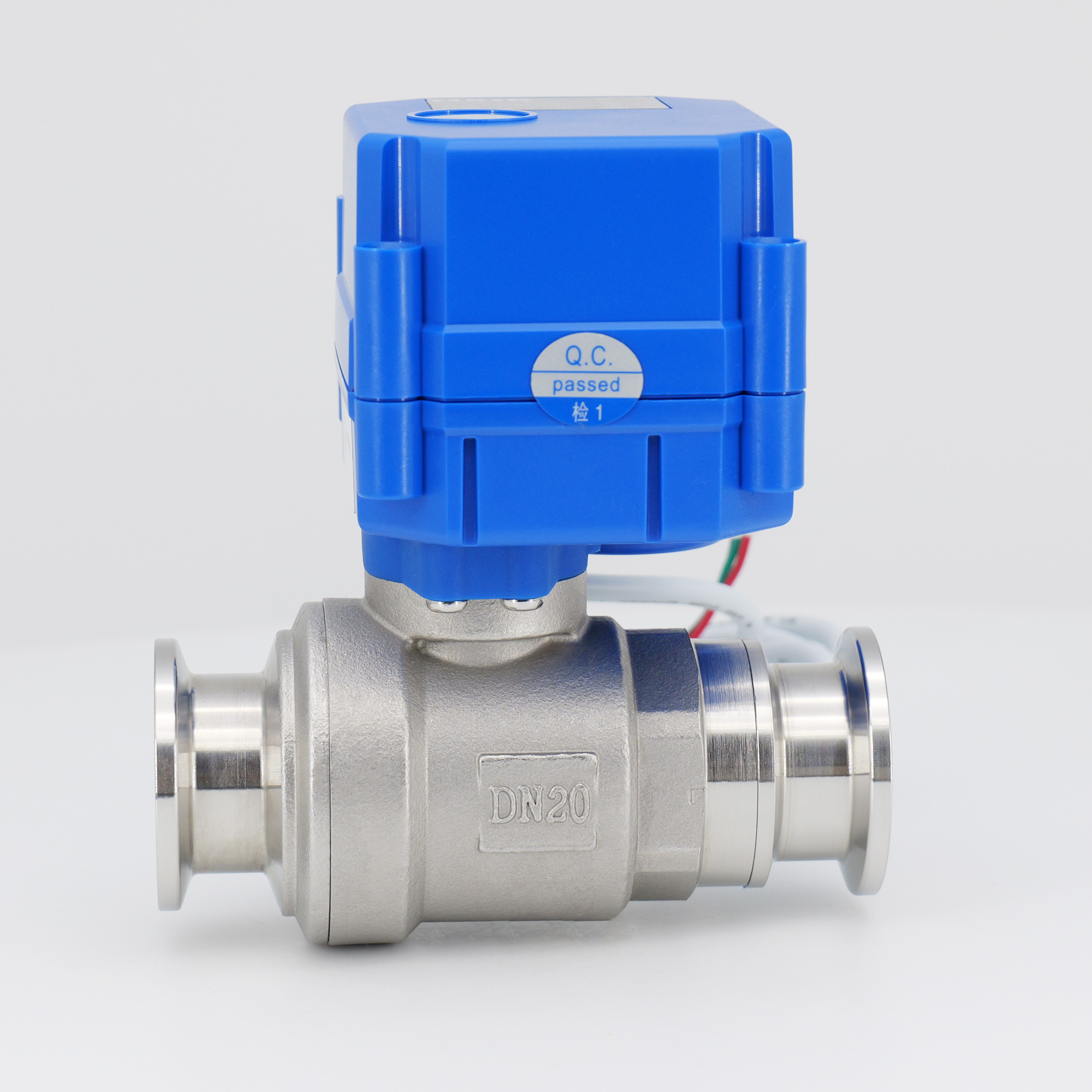

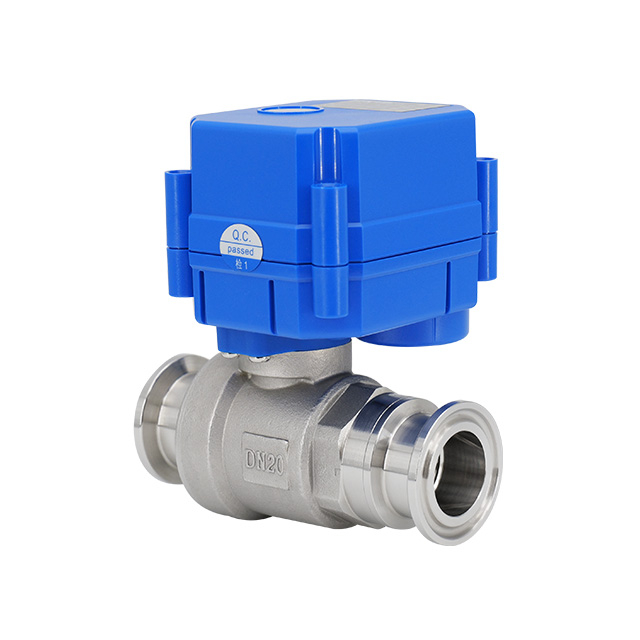

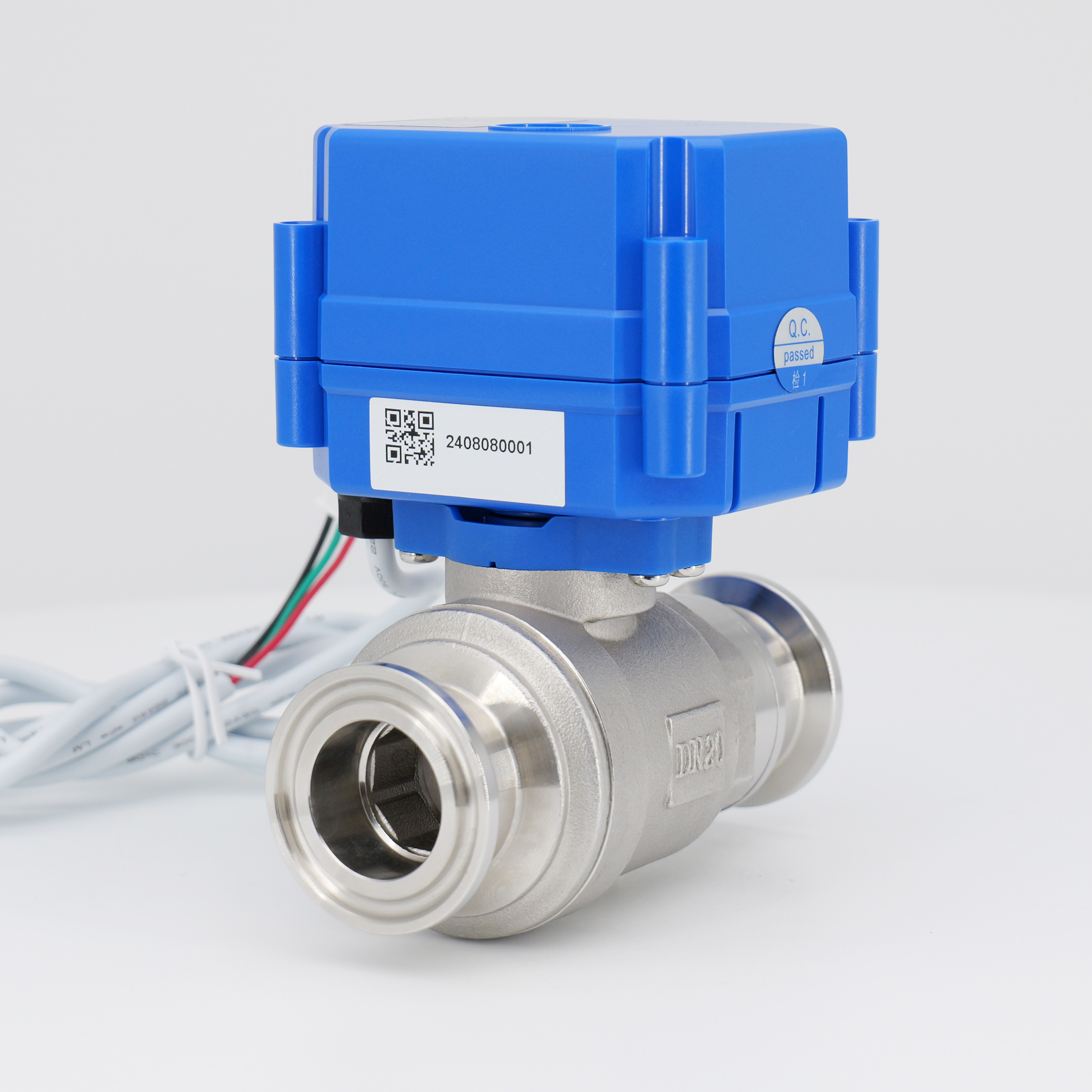

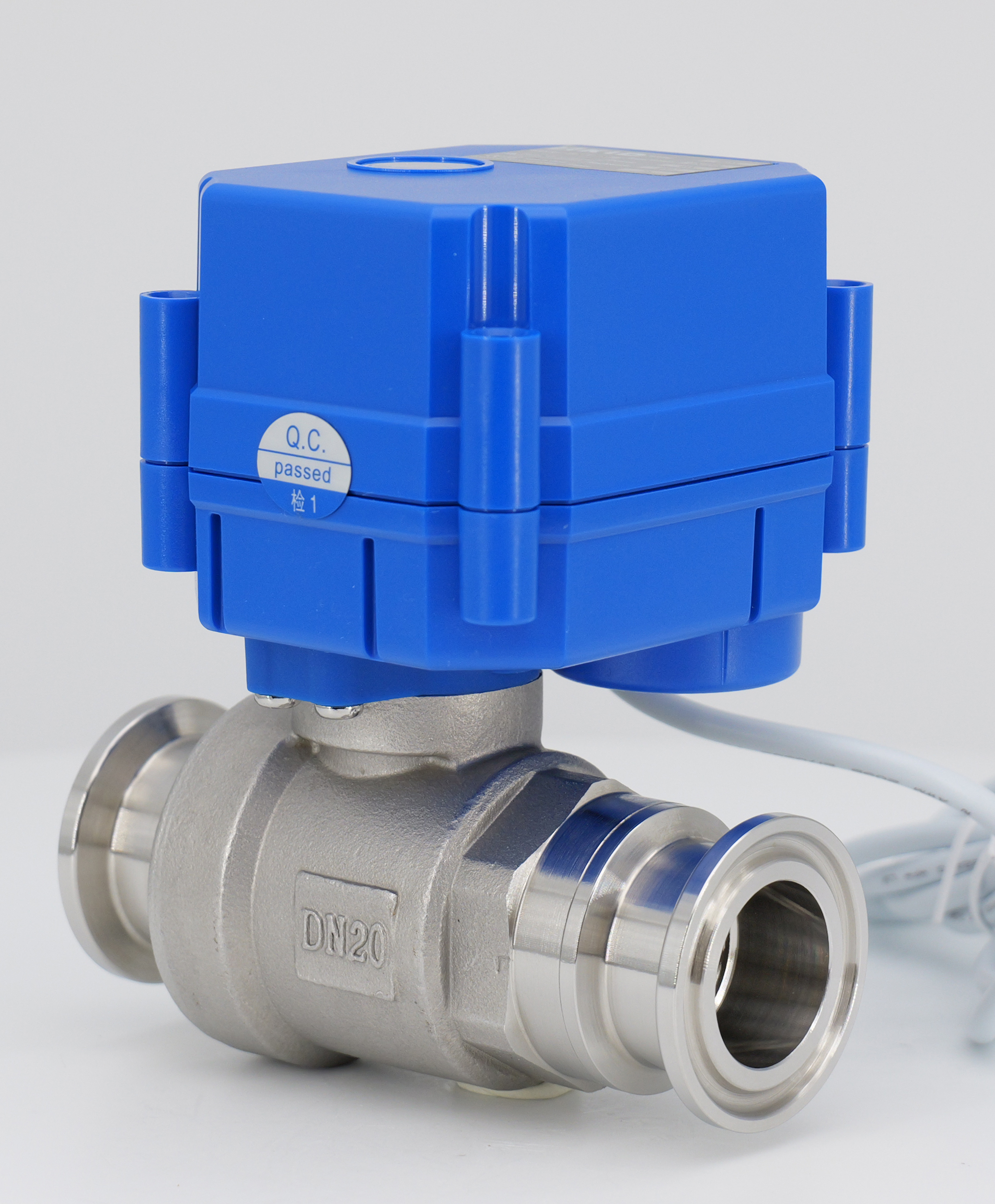

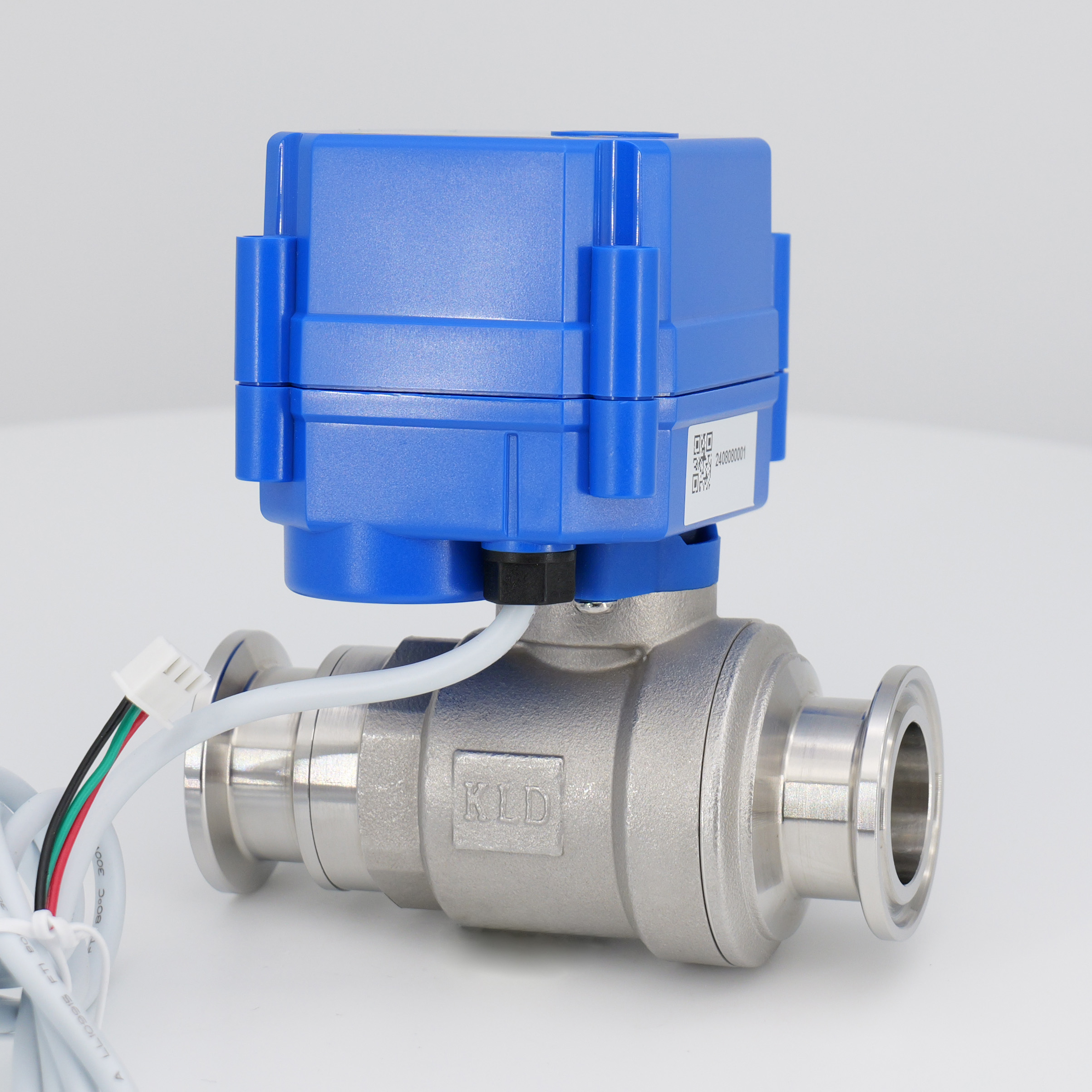

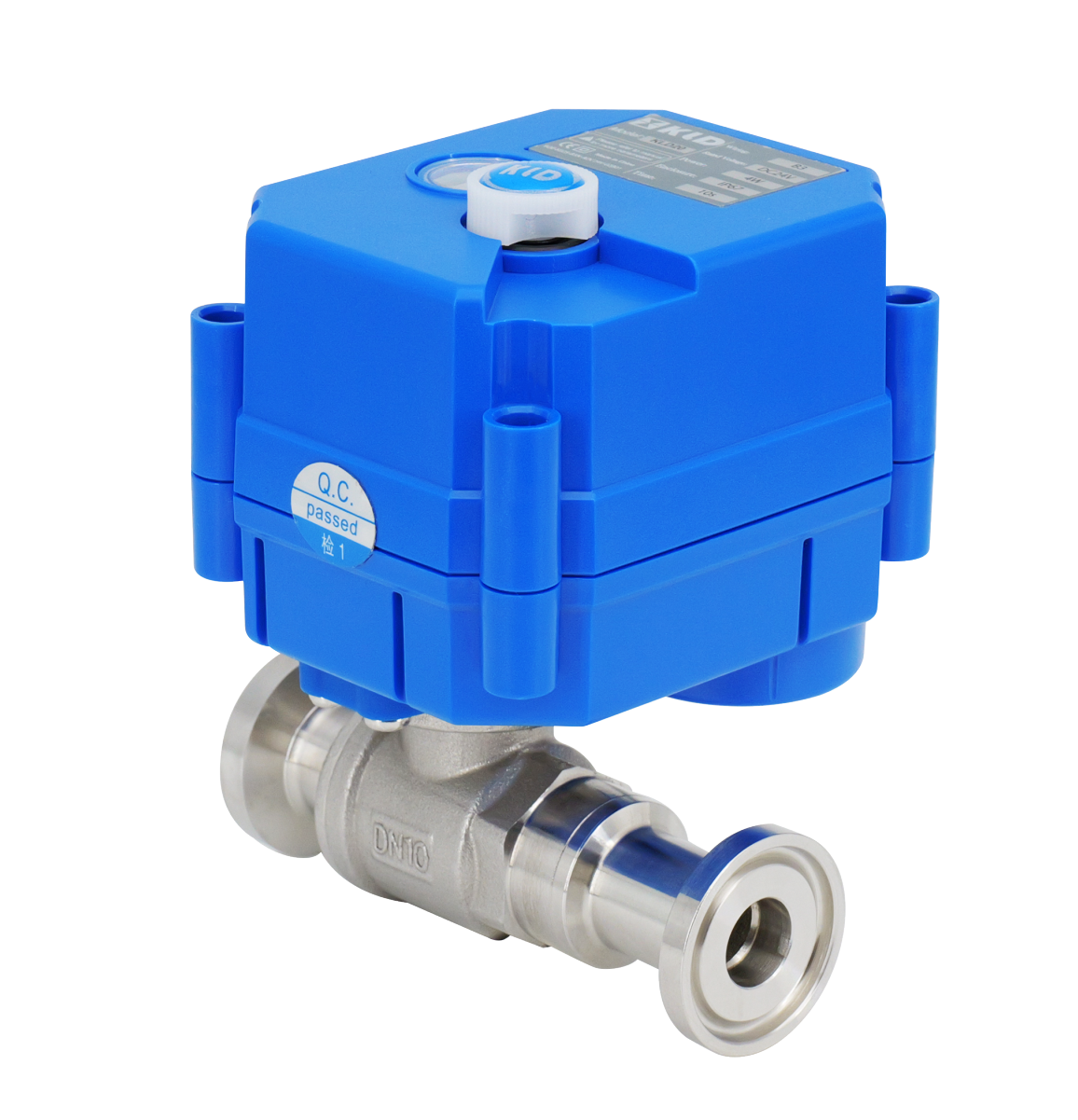

KLD 20S / SJ Super mini soupape à billes motorisés à 2 voies (Tri-Clamp)

Description

La soupape de billes motorisée à 2 voies KLD 20S Super Mini avec des connexions tri-clamp est conçue pour un contrôle compact et efficace dans les applications à petite échelle. Cette valve comprend une structure de phoque flottante brevetée qui garantit d'excellentes performances d'étanchéité et une longue durée de vie jusqu'à 70 000 à 100 000 cycles. Construit avec des matériaux en laiton et en acier inoxydable, il offre une durabilité robuste et une résistance à la corrosion. La valve est équipée d'une fonction de remplacement manuel pour le fonctionnement d'urgence pendant les pannes de courant et dispose d'un boîtier classé IP67 pour une protection améliorée contre la poussière et la pénétration d'eau. Une version à grande vitesse en option avec un temps d'ouverture / de clôture de 2 secondes est également disponible.

Les spécifications techniques incluent

• Type de soupape: Super mini soupape à billes motorisés à 2 voies

• Type de connexion: tri-clamp

• Diamètre: DN10, DN15, DN20

• Pression: maximum 1,0 MPa (PN10)

• Débit: variable avec taille et application de la vanne

• Température moyenne: 0 ° C à 100 ° C

• Température ambiante: -20 ° C à 45 ° C

La soupape de billes motorisée à 2 voies KLD 20S avec des connexions tri-clamps est idéale pour une utilisation dans les systèmes HVAC, les usines de traitement de l'eau, les processus chimiques et les petits équipements nécessitant un contrôle automatique. Il est particulièrement adapté pour remplacer les soupapes de solénoïde dans les applications où les solénoïdes peuvent ne pas fonctionner de manière fiable. Sa conception compacte et ses performances robustes en font un choix fiable pour les applications industrielles et commerciales.

CE   approuvé

Une plifications

• HVAC

• Traitement de l'eau

• Processus chimique

• Petit équipement pour le contrôle automatique


• Remplacement de l'électrovanne, en particulier lorsque l'électrovanne ne peut pas fonctionner de manière fiable

Paramètres techniques

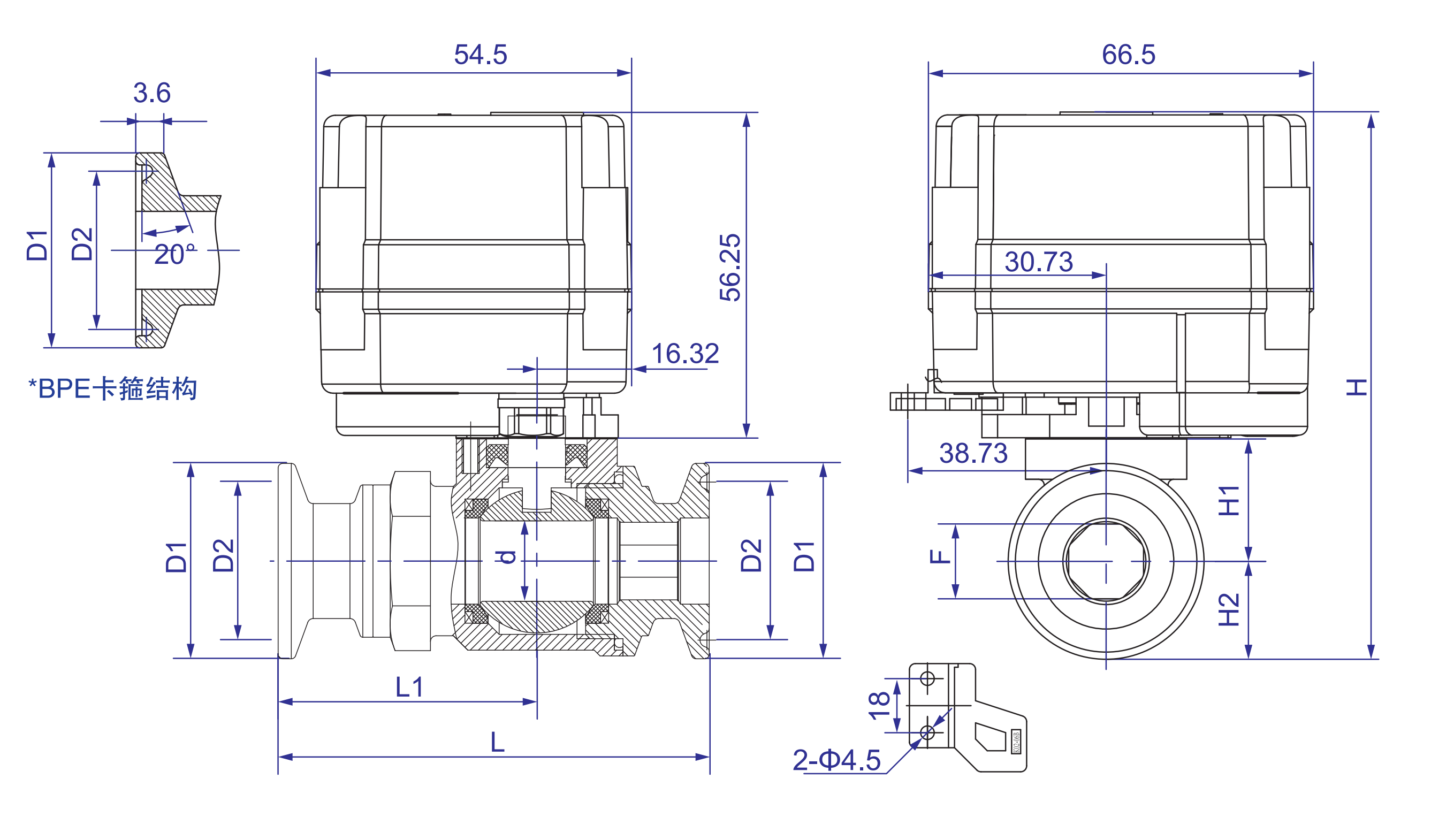

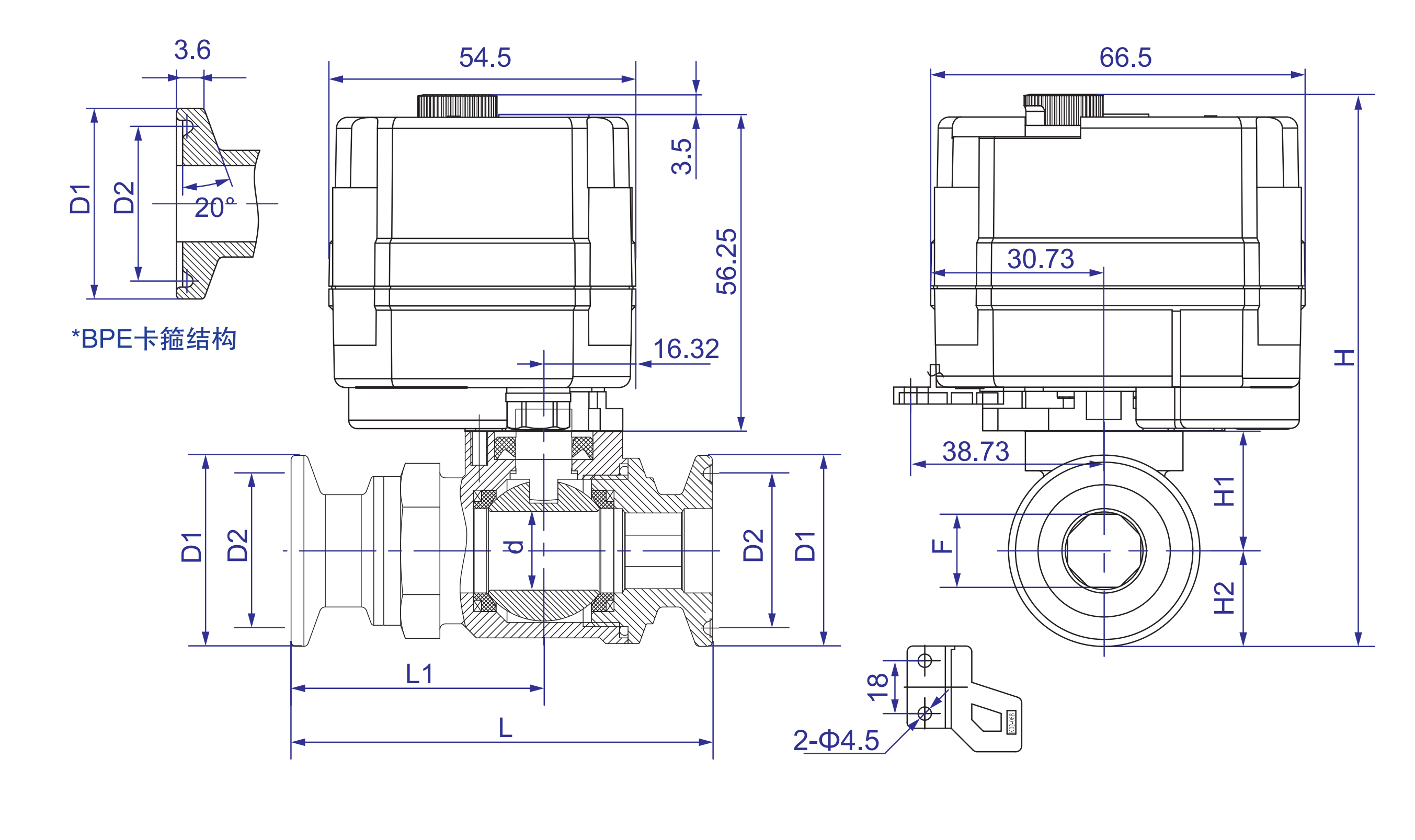

Dimensions

Connectlon Taille (unité: mm)

Instructions pour la remplacement manuel

• Il n'est autorisé à utiliser que lorsque la puissance est coupée.

• Soulevez la roue à main et tournez-la à gauche ou à droite jusqu'à ce que la soupape soit en place.

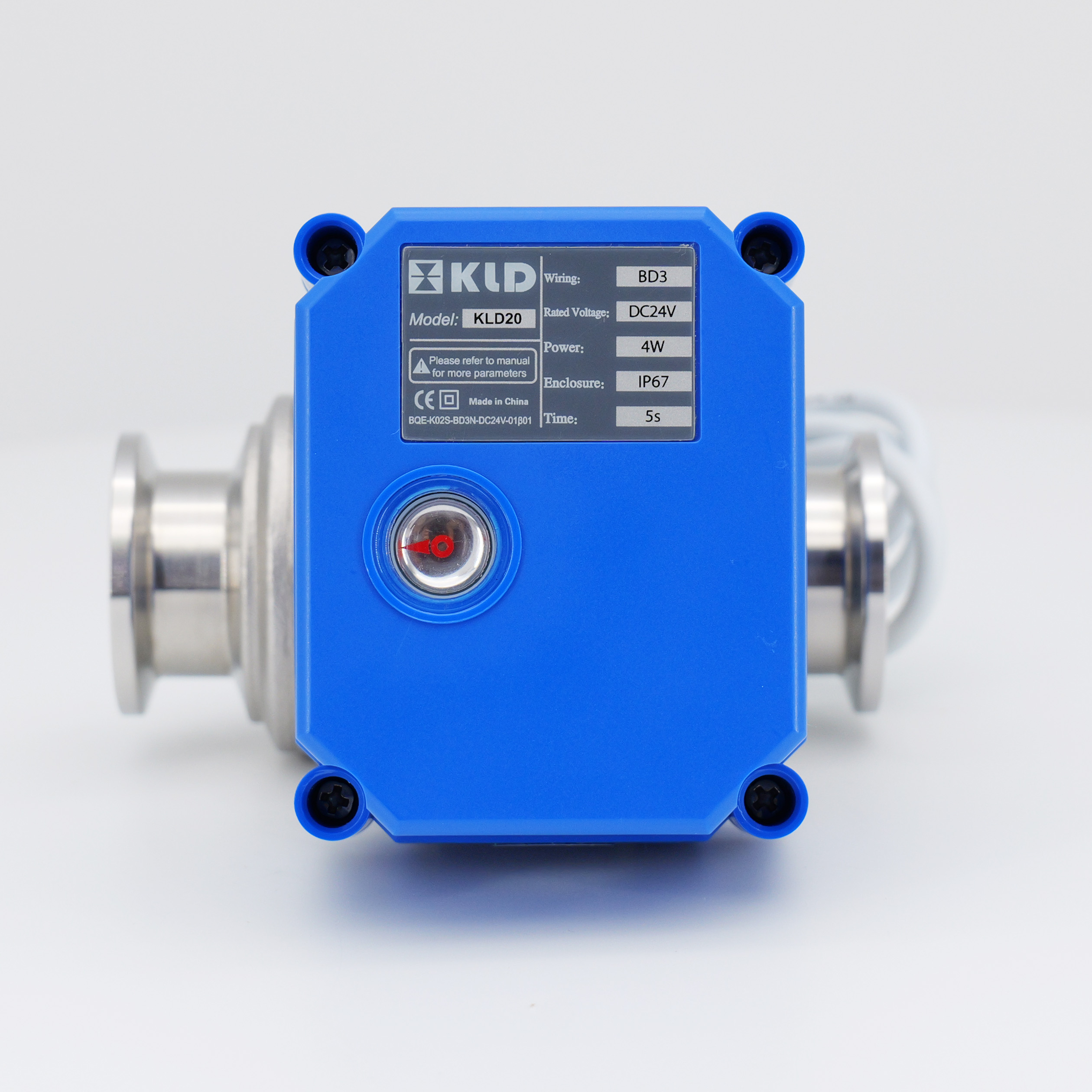

• Lorsque la marque de flèche sur l'indicateur est horizontale, la valve est activée; Lorsqu'il est vertical, la valve est éteinte.

• Appuyez sur la roue à main après avoir utilisé la remplacement manuel afin de fonctionner correctement lorsque l'alimentation est fournie.




Câblage

B2, B3, BD3, KT2 sont disponibles.Nous pouvons accepter la personnalisation des commentaires.Veuillez les ventes de contact pour plus de détails.

1. La durée de vie est les données de test dans l'état de 1,0 MPa, 200L / h, l'eau du robinet comme milieu de travail. Différentes occasions de travail influenceront la vie de service.

2. KLD 20S a une remplacement manuel; KLD 20j n'a pas de dépassement manuel, les autres paramètres sont les mêmes que KLD 20s.

3. Les actionneurs ne sont pas directs. Les actionneurs ne sont pas recommandés d'être vendus séparément.

4. La pression est testée dans une direction à sens unique.

※ 1 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ° C.

※ 2 Évitez le contact direct ou indirect entre les solvants PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

※ Sous réserve  de  modifications  techniques
