Description

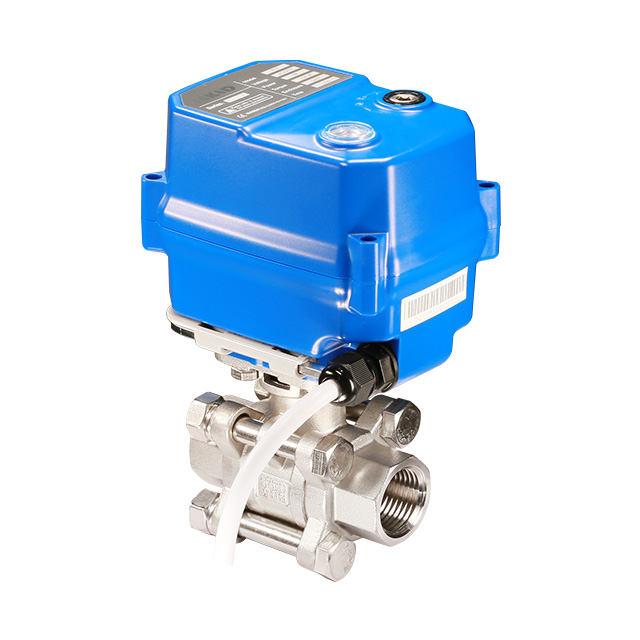

Le robinet à tournant sphérique motorisé KLD100 2 voies 3 pièces (SS304/SS316) est une vanne haute performance conçue pour un contrôle précis du débit dans diverses applications industrielles. Dotée d'un design compact, cette vanne est idéale pour les petits équipements, offrant des avantages en termes d'économie d'espace sans compromettre les performances. La vanne est équipée d'un moteur sans balais, garantissant un fonctionnement stable et fiable, avec une longue durée de vie allant jusqu'à 20 000 cycles. Il comprend également une fonction de commande manuelle pour un fonctionnement sûr et pratique lors de pannes de courant ou de maintenance.
Le robinet à tournant sphérique motorisé KLD100 2 voies 3 pièces (SS304/SS316) est disponible en configurations NO-normalement ouvert et NC-normalement fermé, offrant une flexibilité pour différentes exigences du système. Elle est conçue avec une fonction de sécurité, ce qui en fait une alternative supérieure aux électrovannes, en particulier dans les applications nécessitant des débits plus élevés et une protection contre les coups de bélier. La vanne est classée IP67 pour la protection contre la poussière et résiste à une immersion de courte durée dans l'eau (par exemple 30 minutes dans 1 mètre de profondeur).
Les spécifications techniques incluent
Type de soupape: valve à billes motorisée à deux voies
Tailles: dn15, dn20
Pression : Maximum 1,6MPa (PN16)/ 4,0MPa (PN40)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Le KLD 100 vanne à billes motorisés à 3 pièces à 2 voies (SS304 / SS316) garantit la conformité à la sécurité européenne et aux normes environnementales. Sa construction robuste, combinée à des fonctionnalités avancées, en fait un choix fiable pour exiger des applications industrielles.
CE approuvé
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Données techniques
| Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
| 6NM | Dc24v | 24W | B2S / B3S / BD3S | 2s | Type IP67 ou F | 1,6 MPA 4.0MPA | 0-100 ℃ ※ 2 |
| 10 nm / 6nm @ kt | AC / DC95-265V | 12W / 18W @ KT | B3S / BD3S / KT32S | 5s | |||
| AC / DC24V | B2S / B3S / BD3S / KT32S | ||||||
| Dc12v | |||||||
| 10nm | AC24V | 12W | B3 | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/316 | 1 |
| 2 | Balle | 304/316 | 1 |
| 3 | Siège à balle | Ptfe | 2 |
| 4 | Connecteur de câble | Laiton nylon / nickel | 1 |
| 5 | Logement | Alliage PC ※ | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

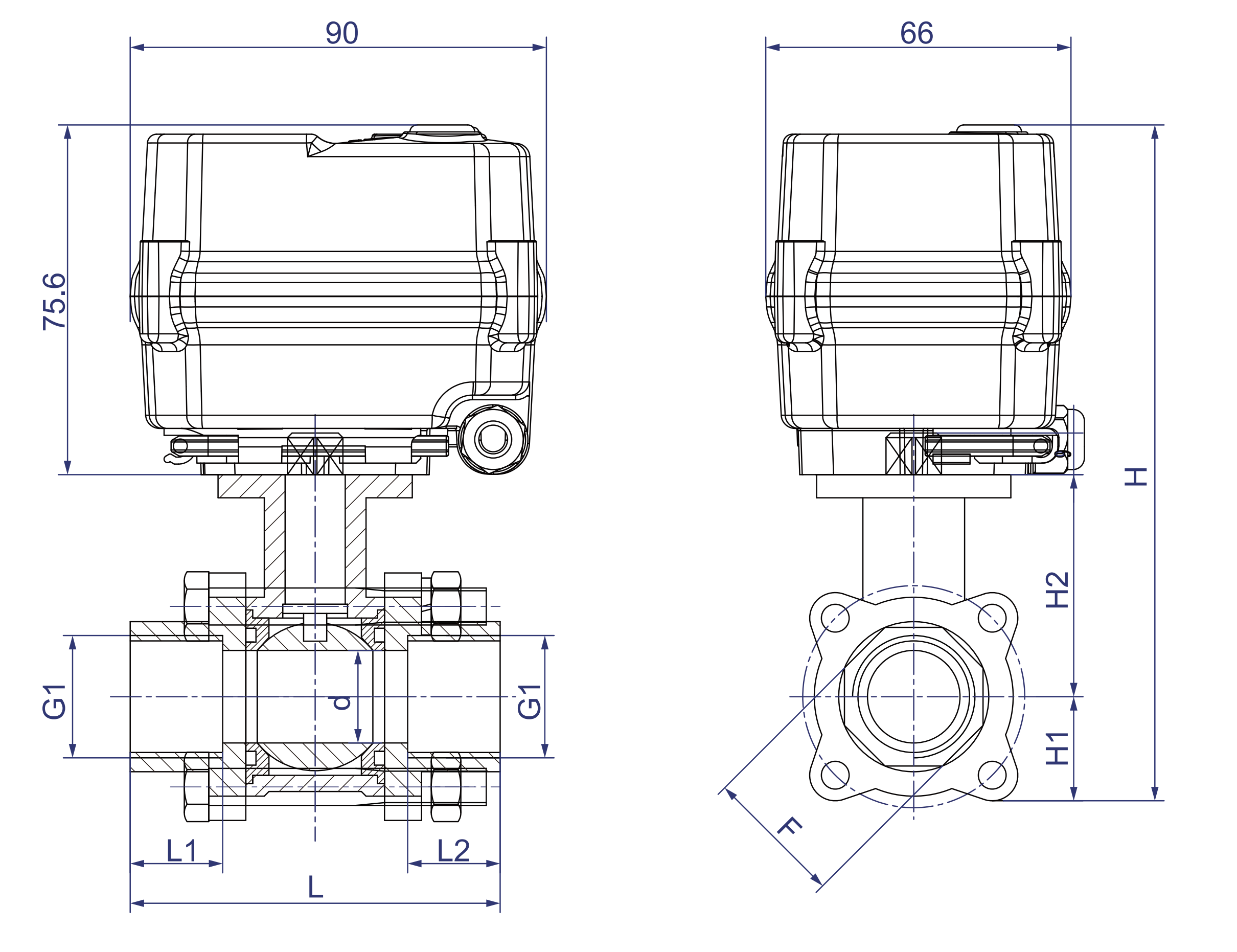

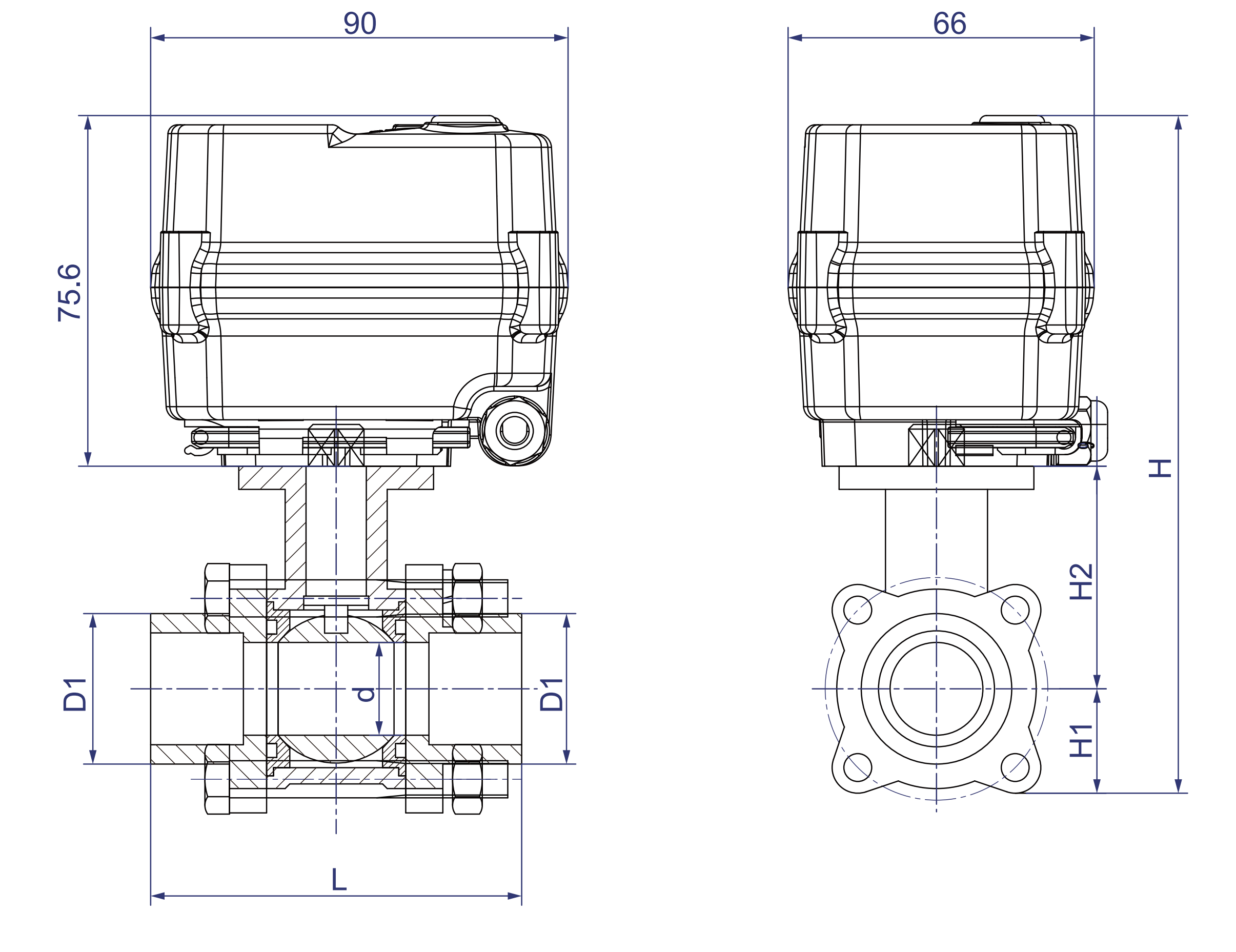

| Dimensions 【DN15-DN20, soudure filetage / socket】 | Dimensions 【DN15-DN20, soudure bout à bout】 |
 |  |
Dimensions (mm)
DN | d | L1 = l2 | G1 | D1 | L | H1 | H2 | H | F | W (kg) | |||||
| fil | soudure à douille | soudure bout à bout | fil | soudure à douille | soudure bout à bout | fil | soudure à douille | soudure bout à bout | |||||||
DN15 | 15 | 20 | 10 | 20 | G1 / 2 ″ | 21.7 | 22.5 | 72 | 72 | 63 | 22.5 | 42.0 | 140.1 | 26 | 1.23 |
Dn20 | 20 | 20 | 13 | 23 | G3 / 4 ″ | 27.1 | 27.5 | 80 | 80 | 78 | 25.0 | 48.0 | 146.1 | 32 | 1.42 |
Remarques: BSP, NPT, gb ect. est facultatif.
Données fonctionnelles
| Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023 |
| Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃ |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0-100 ℃ |
※ Sous réserve de modifications techniques
