KLD 100 valve à billes motorisée à 2 voies (bride italienne)

KLD 100 valve à billes motorisée à 2 voies (bride italienne)

Caractéristiques:

Taille compacte, combinaisons pour petits équipements
La remplacement manuel est sûre et pratique
Longue durée de vie - 20 000 cycles ※ 1
Moteur sans balais, stable et fiable
Fonction de sécurité de l'échec disponible
2s à grande vitesse disponibles

※ 1 Les données sont sur l'état de l'environnement de laboratoire. Les applications différente peuvent différer.


État de disponibilité:



enquête Ajouter au panier

Description du produit

Description

La valve à billes motorisée KLD 100 (bride italienne) est une valve haute performance conçue pour un contrôle de débit fiable dans une variété d'applications industrielles. Cette valve compacte est parfaite pour les petits équipements, offrant des avantages importants d'économie d'espace tout en maintenant des performances exceptionnelles. Équipé d'un moteur sans balais, la vanne assure un fonctionnement stable et fiable, avec une longue durée de vie allant jusqu'à 20 000 cycles. De plus, la fonction de remplacement manuel offre une opération sûre et pratique pendant les pannes de courant ou la maintenance.

La vanne à billes motorisée KLD 100 (bride italienne) est disponible dans des configurations normalement ouvertes et normalement fermées, offrant une flexibilité pour répondre aux différentes exigences du système. Il dispose d'une fonction de sécurité défaillante, ce qui en fait une excellente alternative aux soupapes de solénoïde, en particulier dans les applications nécessitant des débits plus élevés et une protection contre le marteau à eau. La valve est notée IP67 pour se protéger contre la poussière et la pénétration d'eau, garantissant la durabilité dans des environnements difficiles.

Les spécifications techniques incluent

Type de soupape: valve à billes motorisée à deux voies
Tailles: dn15, dn20
Pression: maximum 1,6 MPA (PN16)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C

Le KLD 100 valve à billes motorisés à 2 voies (bride italienne) répond aux normes internationales de sécurité et environnementales, garantissant le respect des normes européennes. Sa construction robuste et ses fonctionnalités avancées en font un choix fiable pour exiger des applications industrielles.

CE approuvé.

Applications

Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique

Données techniques

Couple nominal	Tension nominale	Pouvoir	Câblage	Temps de course	Classe de protection	Pression maximale	Temp.
6NM	Dc24v	24W	B2S / B3S / BD3S	2s	Type IP67 ou F	1,6 MPA	0-100 ℃ ※ 2
10 nm / 6nm @ kt	AC / DC95-265V	12W / 18W @ KT	B3S / BD3S / KT32S	5s
	AC / DC24V		B2S / B3S / BD3S / KT32S
	Dc12v
10nm	AC24V	12W	B3	10s
	AC110V
	AC220V

※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.

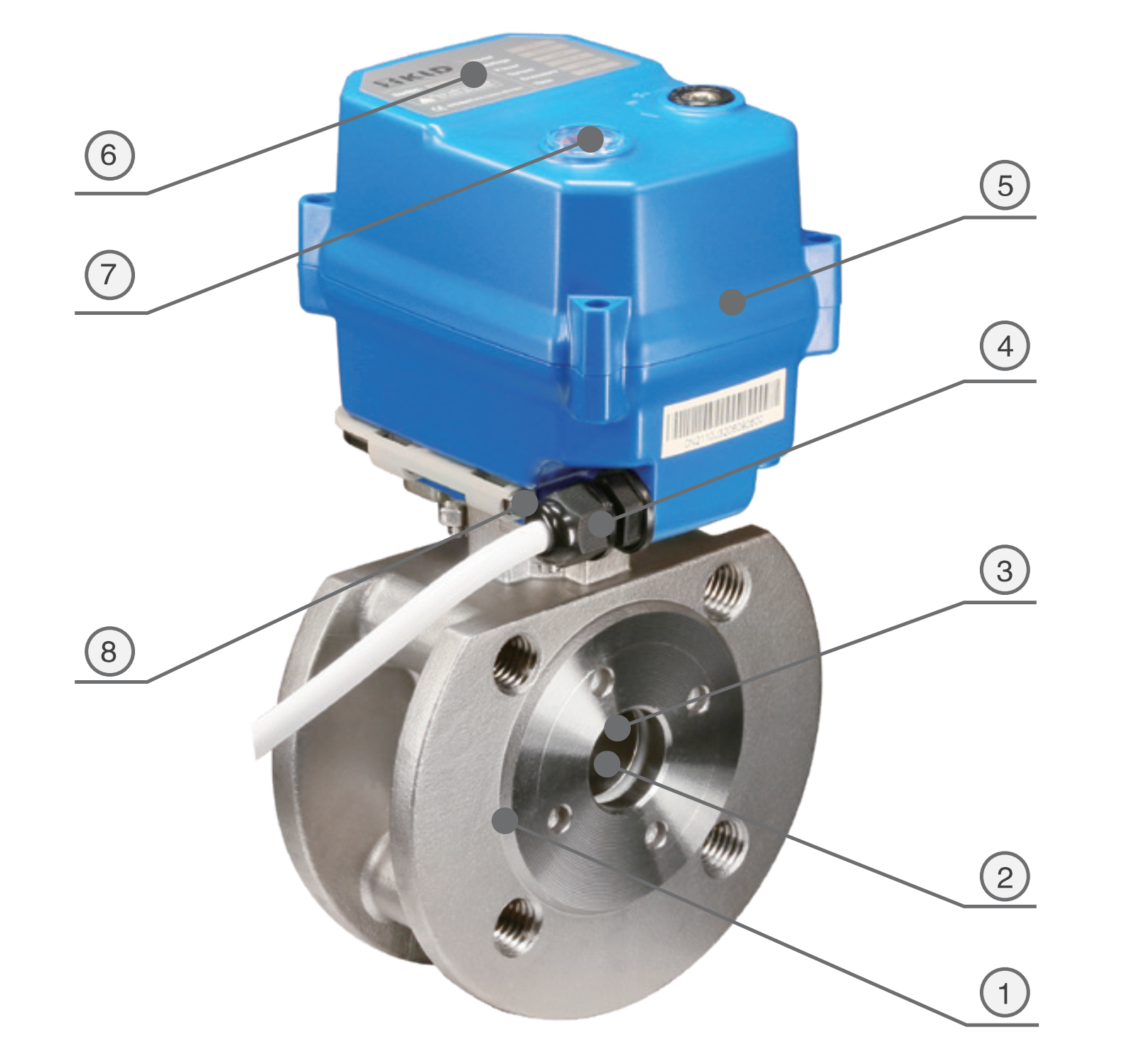

Diagramme des composants principaux ~!phoenix_varIMG49!~

Composants principaux

Non.	Composants	Matériel	Qté
1	Corps	304	1
2	Balle	304	1
3	Siège à balle	Ptfe	2
4	Connecteur de câble	Laiton nylon / nickel	1
5	Logement	Alliage PC ※	1
6	Étiquette	PC	1
7	Fenêtre d'indication	PC transparent	1
8	Clé hexagonale	Outils	1

※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

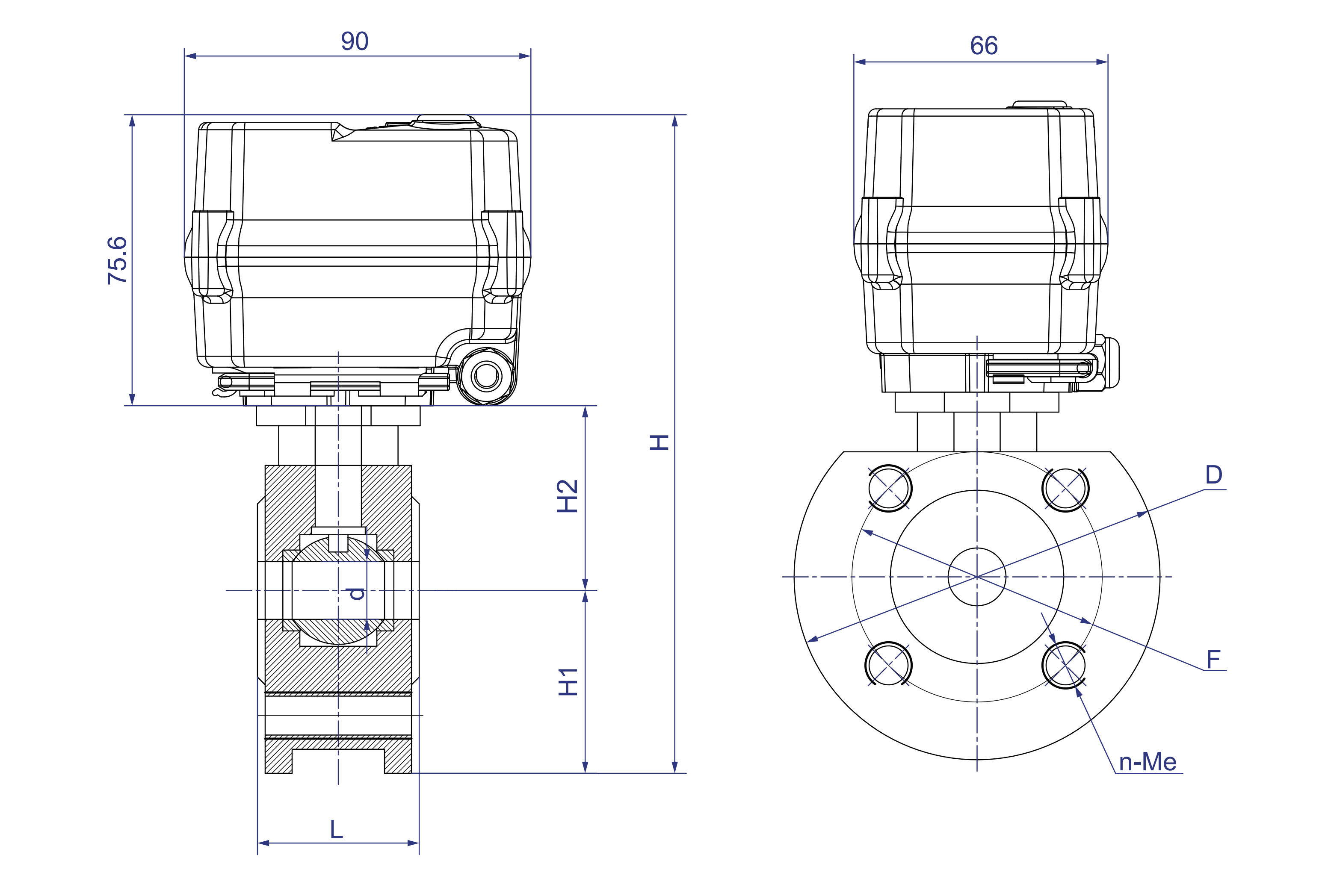

Dimensions [DN15-DN20]

À 100 plages

Dimensions (mm)

DN	d	L	H1	H2	H	D	F	n-me	W (kg)

DN15	15	42	47.5	48	171.1	95	65	4-M12	1.71
Dn20	20	44	52.5	53	181.1	105	75	4-M12	2.17

Données fonctionnelles

Angle de rotation	90 ° ± 2 °
Degré de protection	IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023
Recharge manuelle	Céreille hexagonale assortie (uniquement en utilisant sans pouvoir)
Indicateur de position
