Description

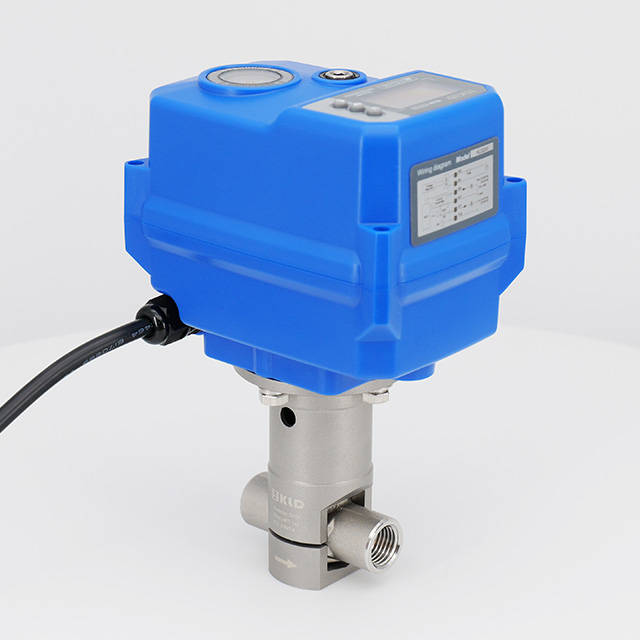

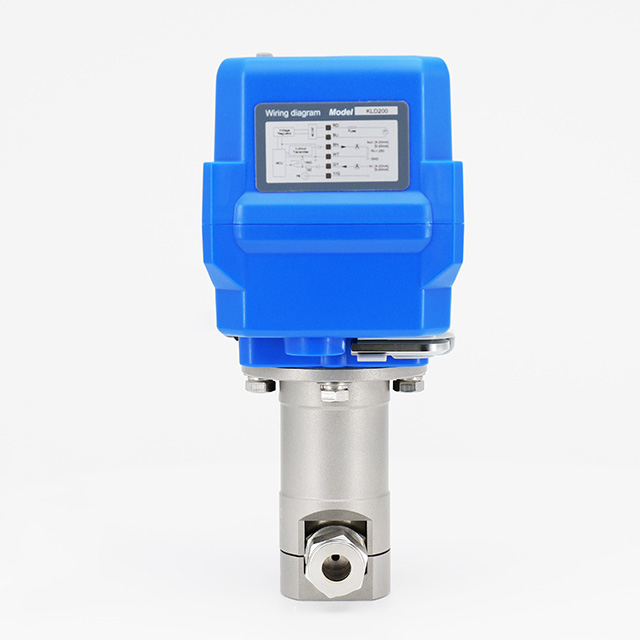

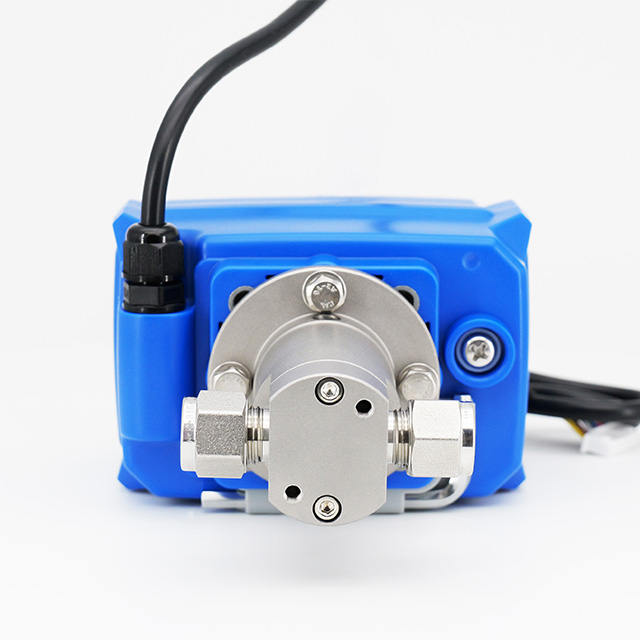

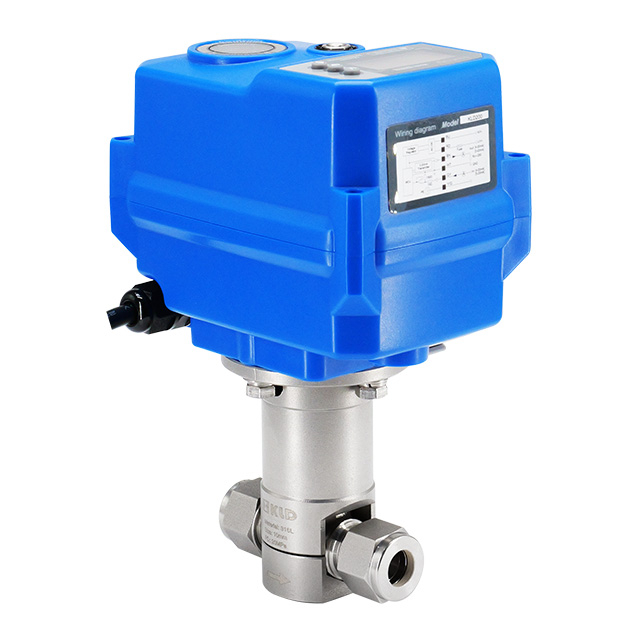

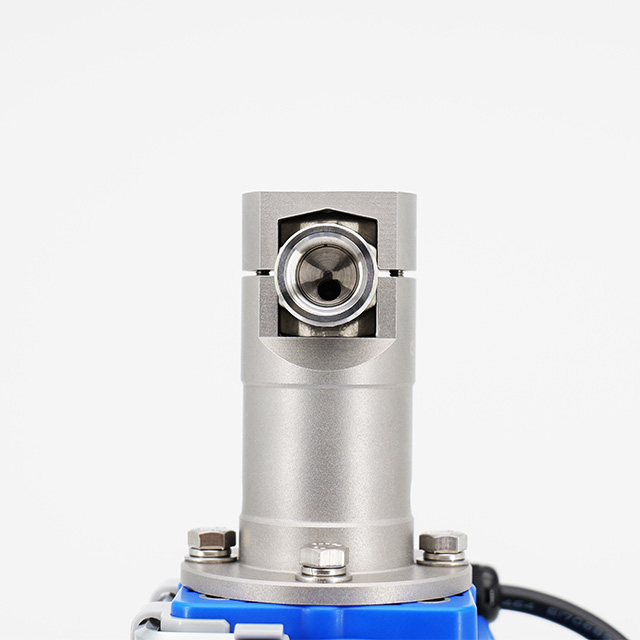

KLD 200TMT est une soupape d'aiguille motorisée modulante multiples intelligente, conçue pour un contrôle très précis des petits équipements de course de travail et des projets de traitement de l'eau de débit, des équipements d'automatisation industrielle. Ses principales caractéristiques incluent un écran OLED pour une visibilité claire, des paramètres de menu pratique et intelligents, des signaux de sortie d'alarme de contact de relais et une précision de position de ± 1% / 0,5% (logiciel réglable). Propulsé par un moteur sans pinceau haute performance avec une protection de surintensité et de surcharge intégrée, cette vanne offre une fiabilité et une précision de contrôle, très adaptées aux applications de réglementation de faible débit et de régulation de haute précision.
Les spécifications techniques incluent
Type de soupape: soupape à aiguille motorisée
Tailles: 1/4 ', 3/8 ', 1/2 ', φ8, φ10
Pression: 3000psi (30 ° C)
Angle maximum de rotation: 360 ° * n (n <5)
Température ambiante. : -15 ° C à 45 ° C (peut être personnalisé pour une autre température))
KLD 200tmt est compact, facile à opérer et fiable moteur. Avec ses excellentes performances et sa conception de protection complète, il présente des avantages importants par rapport aux produits similaires et à la course rapide et à une durée de vie à longue durée de vie en option.
CE approuvé.
Applications
Convient pour un contrôle très précis des petits équipements de course de travail
Dispositifs de contrôle intelligents d'économie d'eau, Terminaux exécutifs du système d'économie d'eau
Projets de traitement de l'eau à petit débit
Données techniques
Couple nominal | Tension nominale | Puissance maximale | Courant de pointe à 5 ms | Câblage | Temps de course | Classe de protection | Pression moyenne |
15nm | AC / DC24V | 25W | 1.0a @ 5ms @ dc24v | 4-20MA / 0-5V / 1-5V / 0-10v / 2-10v / 0-20mA | Environ 24s par cercle | IP67 ou Type f | 3000 psi (30 ℃) |
AC / DC95-265V | 25W | 0.11a @ 5ms @ AC230V | |||||
20 nm | Dc24v | 85W | 3.5a @ 5ms @ dc24v | Environ 4s par cercle |

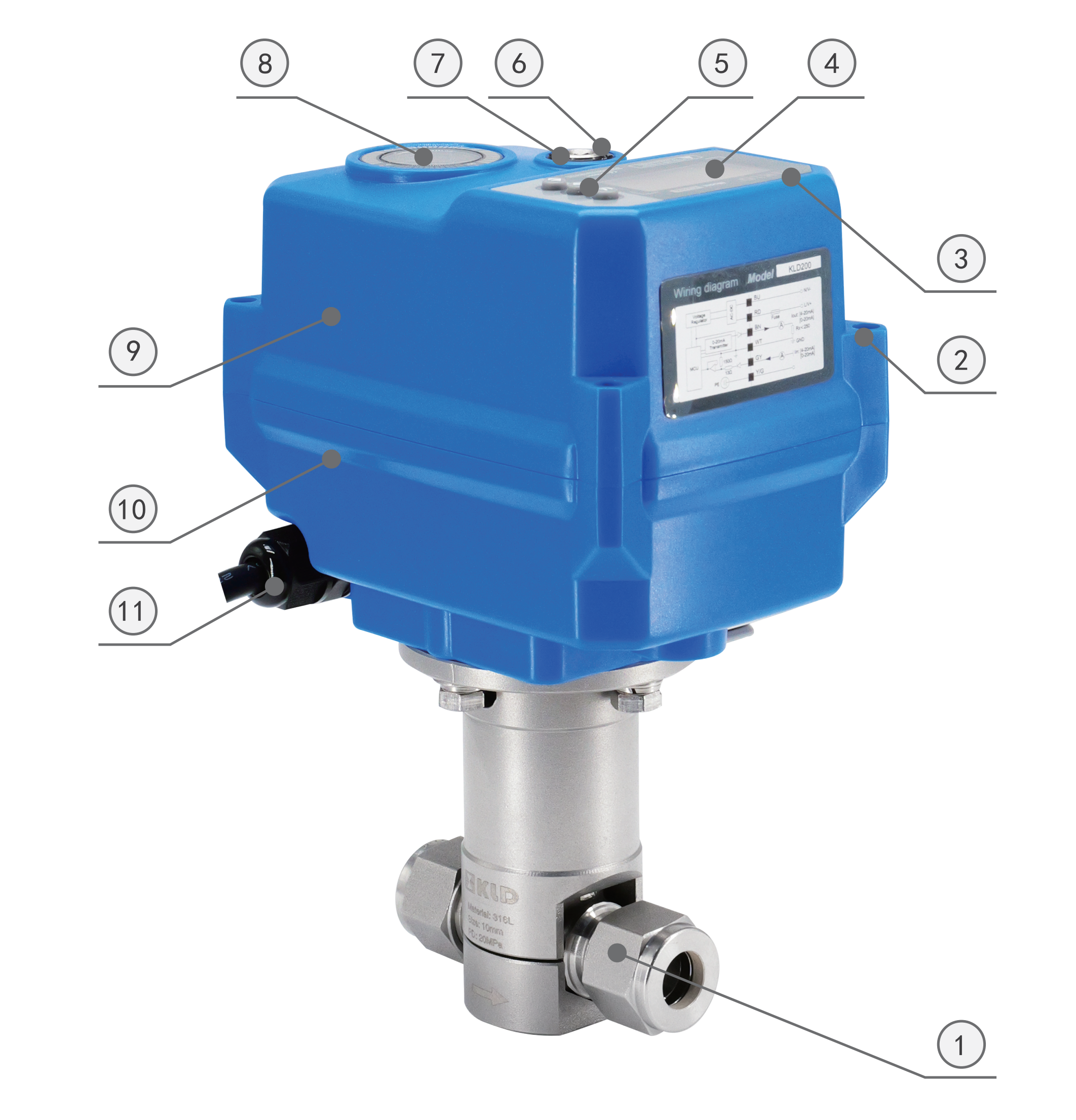

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304 / 316L / 2205 | 1 |
Tige de soupape | 304 / 316L / 2205 | 1 | |
Siège souple de la tige de soupape | Pctfe | 1 | |
Emballage de la tige de soupape | PFA / PTFE | 1 | |
| 2 | Vis | 304 | 4 |
| 3 | Étiquette | PC | 1 |
| 4 | Écran LCD de 1,3 pouce | Oled | 1 |
| 5 | Boutons | Caoutchouc | 3 |
| 6 | Arbre manuel | 304 | 1 |
| 7 | Joint d'arbre manuel | Nbr | 1 |
| 8 | Fenêtre d'indication | PC transparent | 1 |
| 9 | Couverture supérieure | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 10 | Couverture inférieure | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 11 | Connecteur de câble | Laiton nylon / nickel | 1 |
| ※ 1 | Support de clé hexagonale | Abs résistants à la chaleur | 1 |
| ※ 2 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

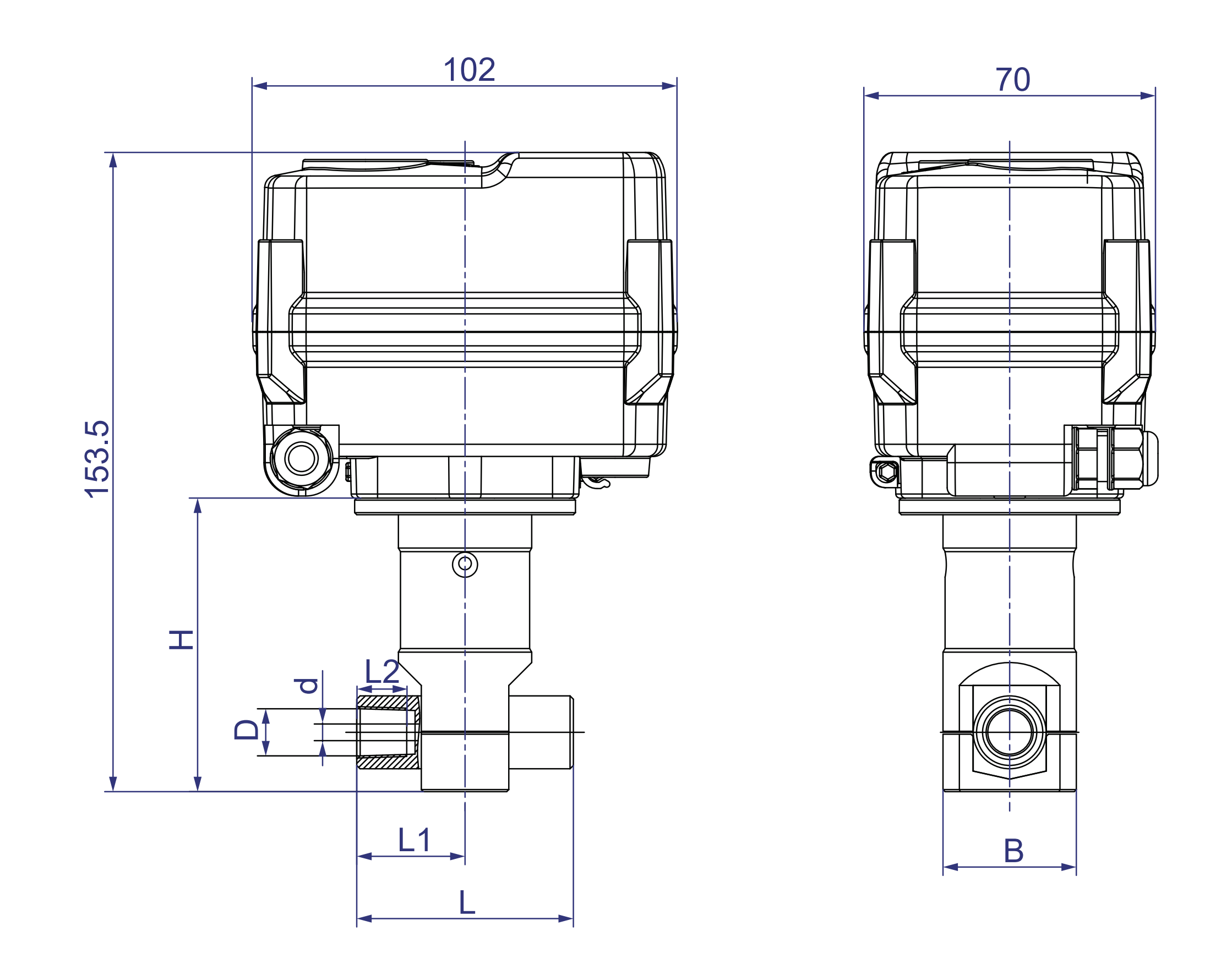

Dimensions [1/4 '- 1/2 ', thread]
Dimensions (mm)
Taille | L | L1 | L2 | D | H | B | d | W (kg) |
1/4 ' | 52 | 26 | 11 | Npt 1/4 ' | 70,5 ± 1 | Φ32 | 4 | - |
3/8 ' | 67 | 33.5 | 10.5 | G 3/8 ' | 70,5 ± 1 | Φ32 | 2 | - |
1/2 ' | 70 | 35 | 12 | G 1/2 ' | 70,5 ± 1 | Φ32 | 2 | - |

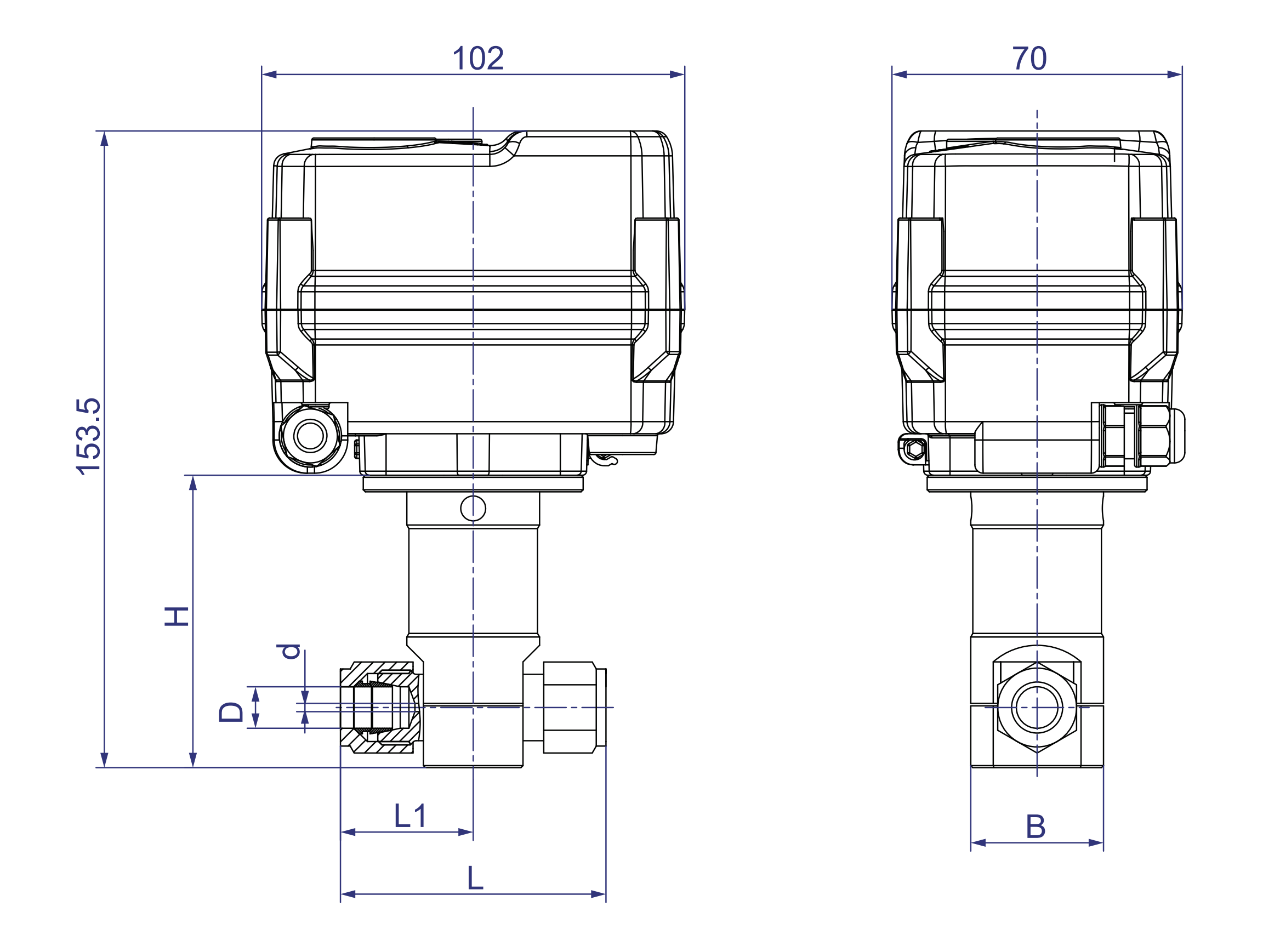

Dimensions [φ8-φ10, écrou pivotant]
Dimensions (mm)
Taille | L | L1 | D | H | B | d | W (kg) |
Φ8 | 60 | 30 | Φ8 | 70,5 ± 1 | Φ32 | 2 | - |
Φ10 | 64 | 32 | Φ10 | 70,5 ± 1 | Φ32 | 2 | - |
Remarques: l est la dimension lorsque l'écrou de bride est serré à la main. Il est uniquement pour la sélection préliminaire, veuillez contacter KLD pour la confirmation finale sur les détails du produit tels que les dimensions, les paramètres, etc.
Avis imporant lors de la sélection de la vanne de modulation: il n'est pas recommandé de couper fréquemment, car la fonction de modulation de la vanne est de réguler précisément le débit de fluide. La vanne de balle ou la vanne globale est recommandée si elle est utilisée pour la fonction d'arrêt.

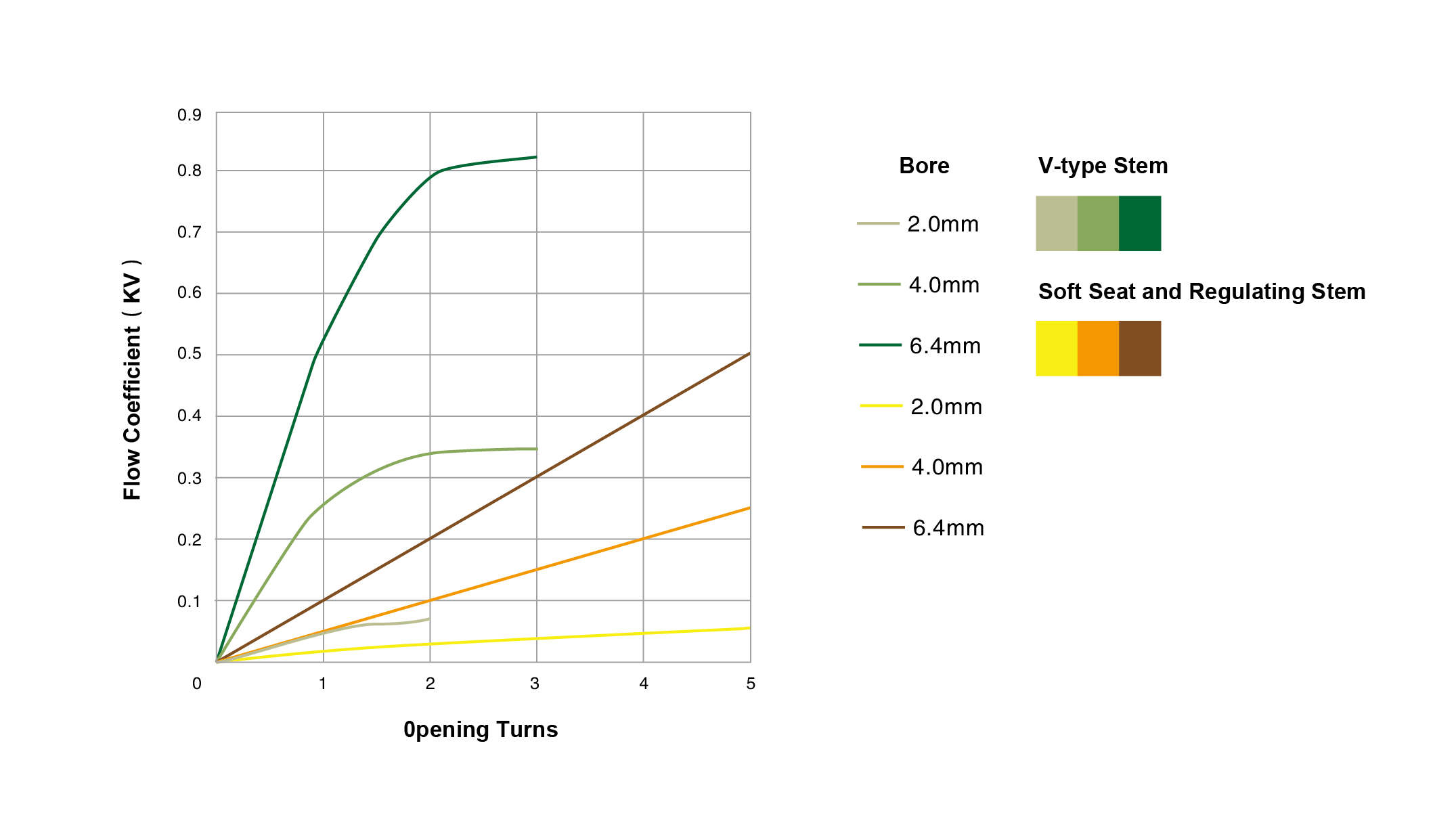

Coefficient d'écoulement
Données fonctionnelles
Angle de rotation | 360 ° * N (n <5) |
Degré de protection | IP67 selon EN60529 / GB4208-2008 (toutes les directions) F Type F [Forme d'humidité, ajout de radiateur déshumidifiant] |
Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |
et Oled |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ |
| Humidité ambiante | 5-95% HR, non condensateur |
※ Sous réserve de modifications techniques
