Description

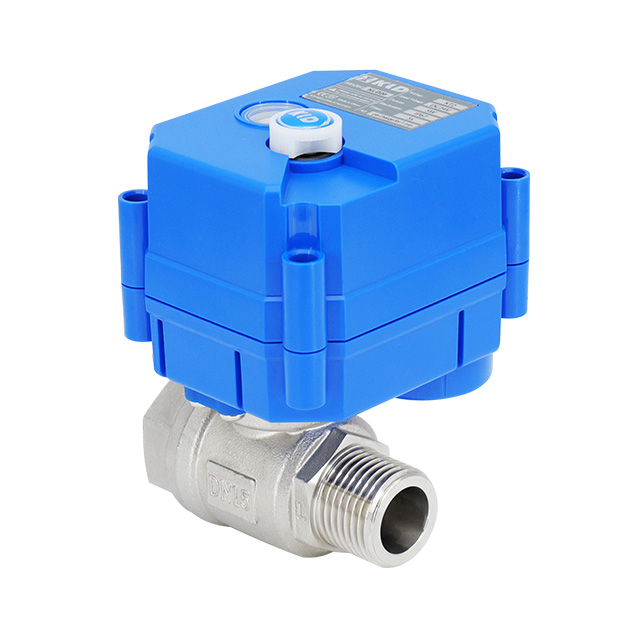

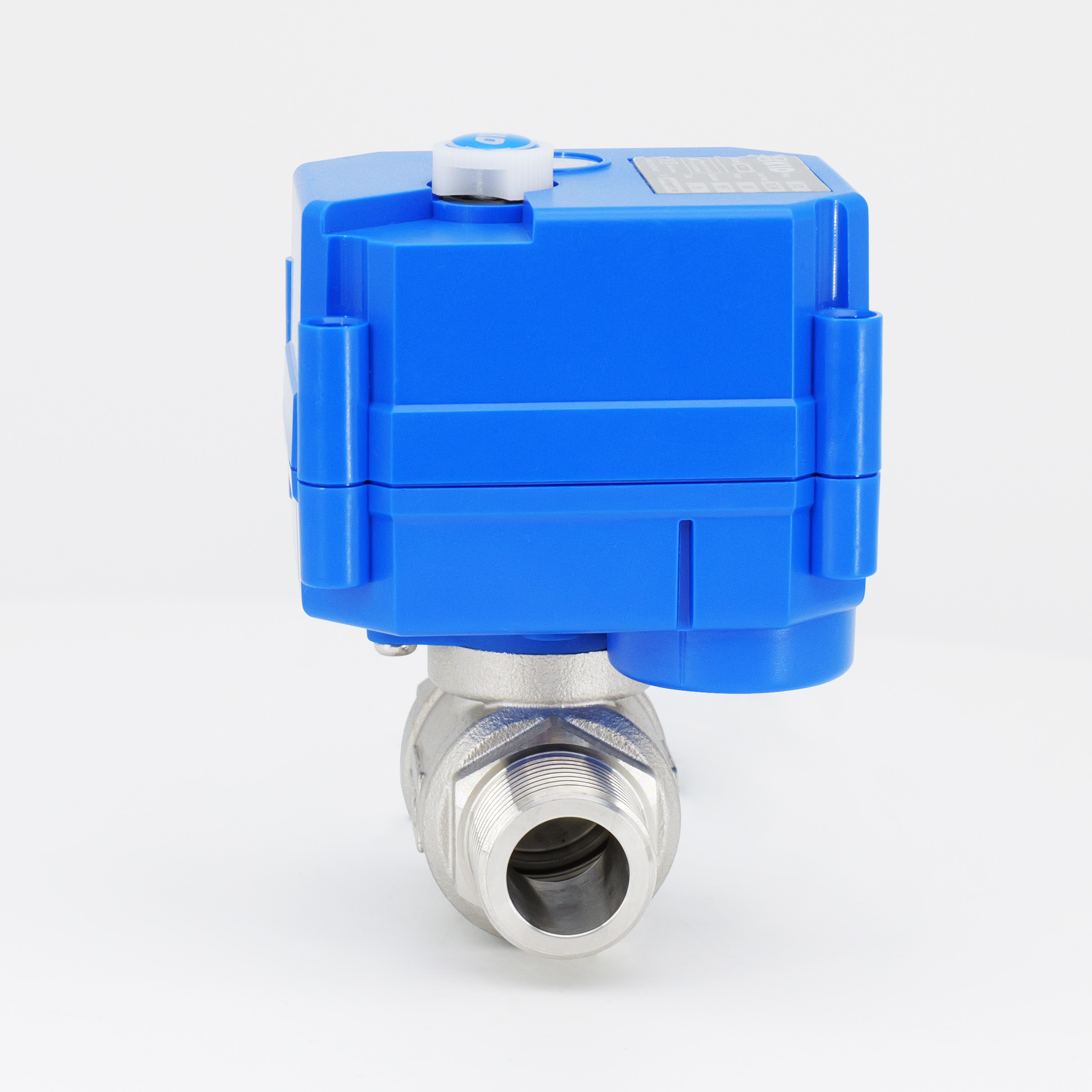

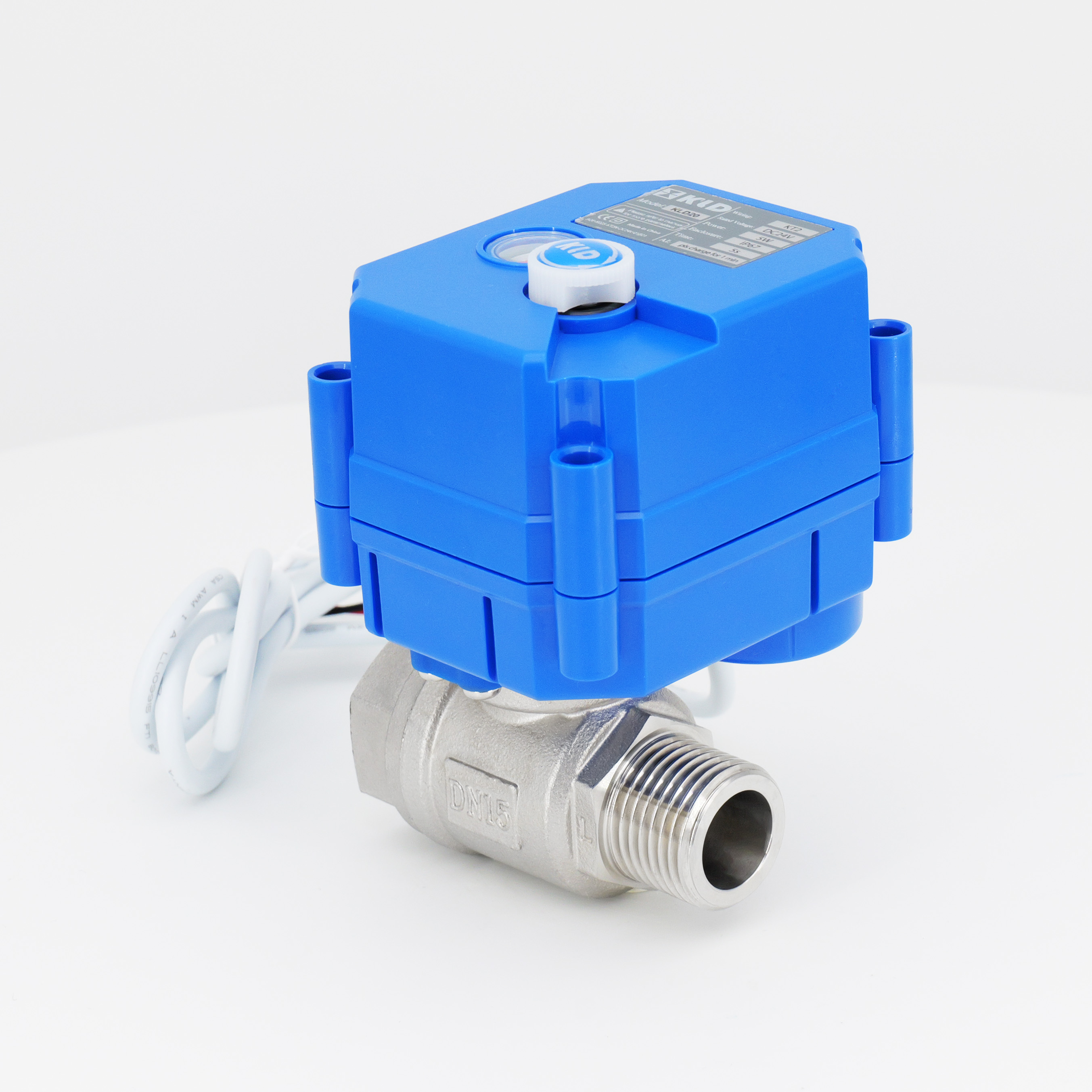

La soupape à billes motorisée KLD 20S Super Mini à 2 voies avec des connexions masculines-femme dispose d'une conception compacte adaptée aux petits équipements et utilise une technologie de phoque flottante breveté, garantissant une longue durée de vie de 70 000 à 100 000 cycles. Construit avec des matériaux en laiton et en acier inoxydable, il offre une excellente durabilité et fiabilité. La valve est équipée d'une fonction de remplacement manuelle à utiliser en cas de panne de puissance et dispose d'un boîtier classé IP67 pour une protection améliorée contre la poussière et la pénétration d'eau. Une version à grande vitesse en option avec un temps d'ouverture / de clôture de 2 secondes est également disponible.
Les spécifications techniques incluent
Type de soupape: Super mini soupape à billes motorisés à 2 voies
Diamètre: DN10, DN15, DN20
Pression: maximum 1,0 MPa (PN10)
Débit: variable avec taille et application de la vanne
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -20 ° C à 45 ° C
Le KLD 20S est idéal pour remplacer les soupapes de solénoïde, en particulier dans les applications où les solénoïdes peuvent ne pas fonctionner de manière fiable. Il convient à une utilisation dans les systèmes CVC, les usines de traitement de l'eau, les processus chimiques et les petits équipements nécessitant un contrôle automatique. Sa conception robuste et ses fonctionnalités hautes performances en font un choix fiable pour les applications industrielles et commerciales.
CE approuvé
Une plifications
HVAC
Traitement de l'eau
Processus chimique
Petit équipement pour le contrôle automatique
Remplacement de l'électrovanne, en particulier lorsque l'électrovanne ne peut pas fonctionner de manière fiable
Paramètres techniques
Série | Recharge manuelle | Couple maximal | Temps de fonctionnement | Tension de travail | Puissance maximale | Enceinte | Pression maximale | Température moyenne | Température ambiante | Humidité |
KLD 20S | Oui | 2N.M | environ 5s | Dc5v, 12v | 3W | IP67 | 1.0MPA | 0-100 ℃ ※ 1 | -20 ℃ | ≤85% (non condensateur) |
AC / DC12V, 24V | 4W / 5W @ KT | |||||||||
KLD 20SJ | Non | AC / DC110V, 220V | 5W / 8W @ KT |

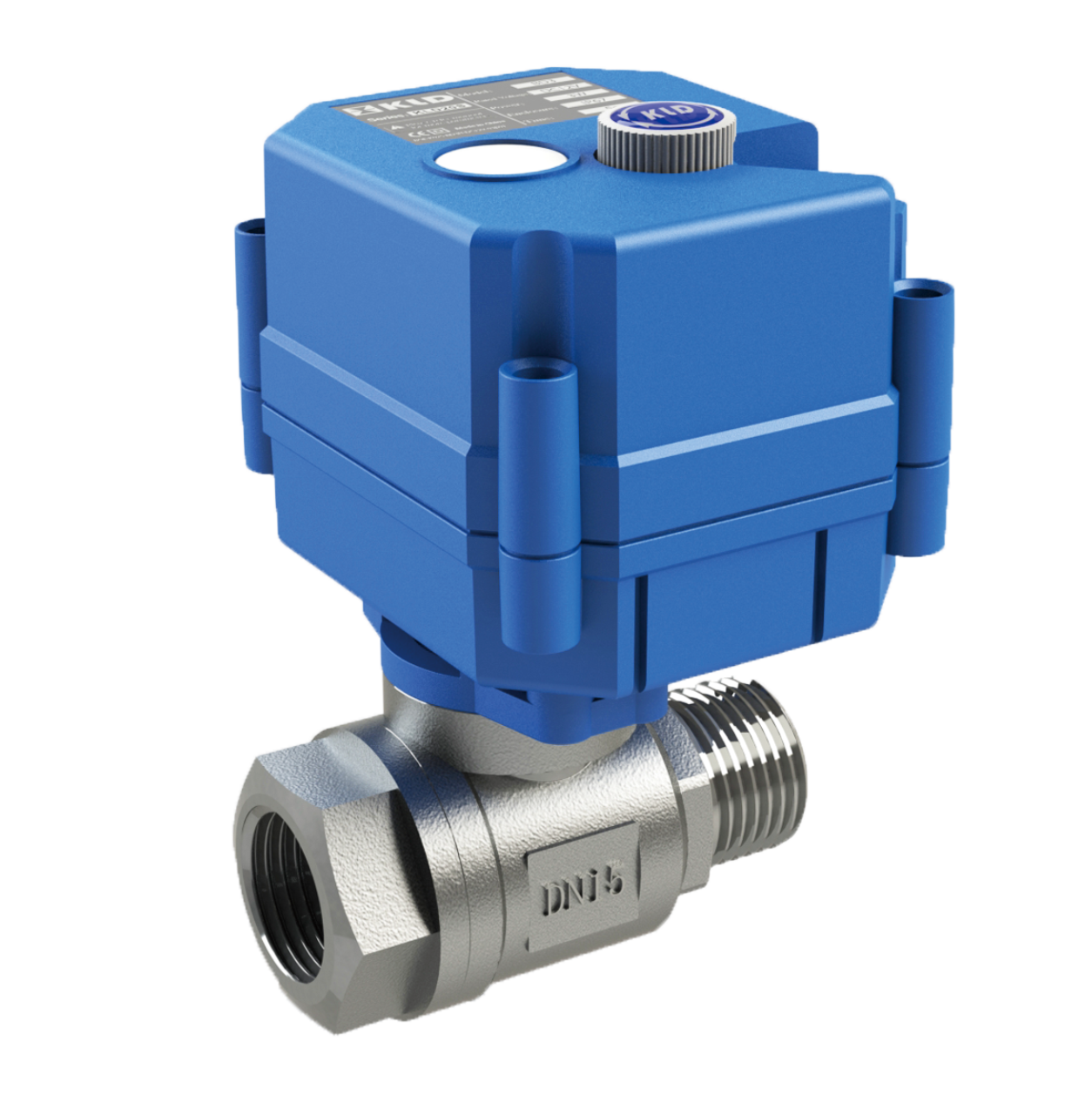

Diagramme des composants principaux
Composants principaux
Parties | Matériel |
Carrosserie | Laiton avec placage en nickel, 304, 316 |
Balle de valve | Laiton avec placage chromé, 304, 316 |
Tige | Laiton, 304, 316 |
Siège à balle | Ptfe |
Joint | FPM, EPDM, NBR |
Logement | Alliage PC ※ 2 |

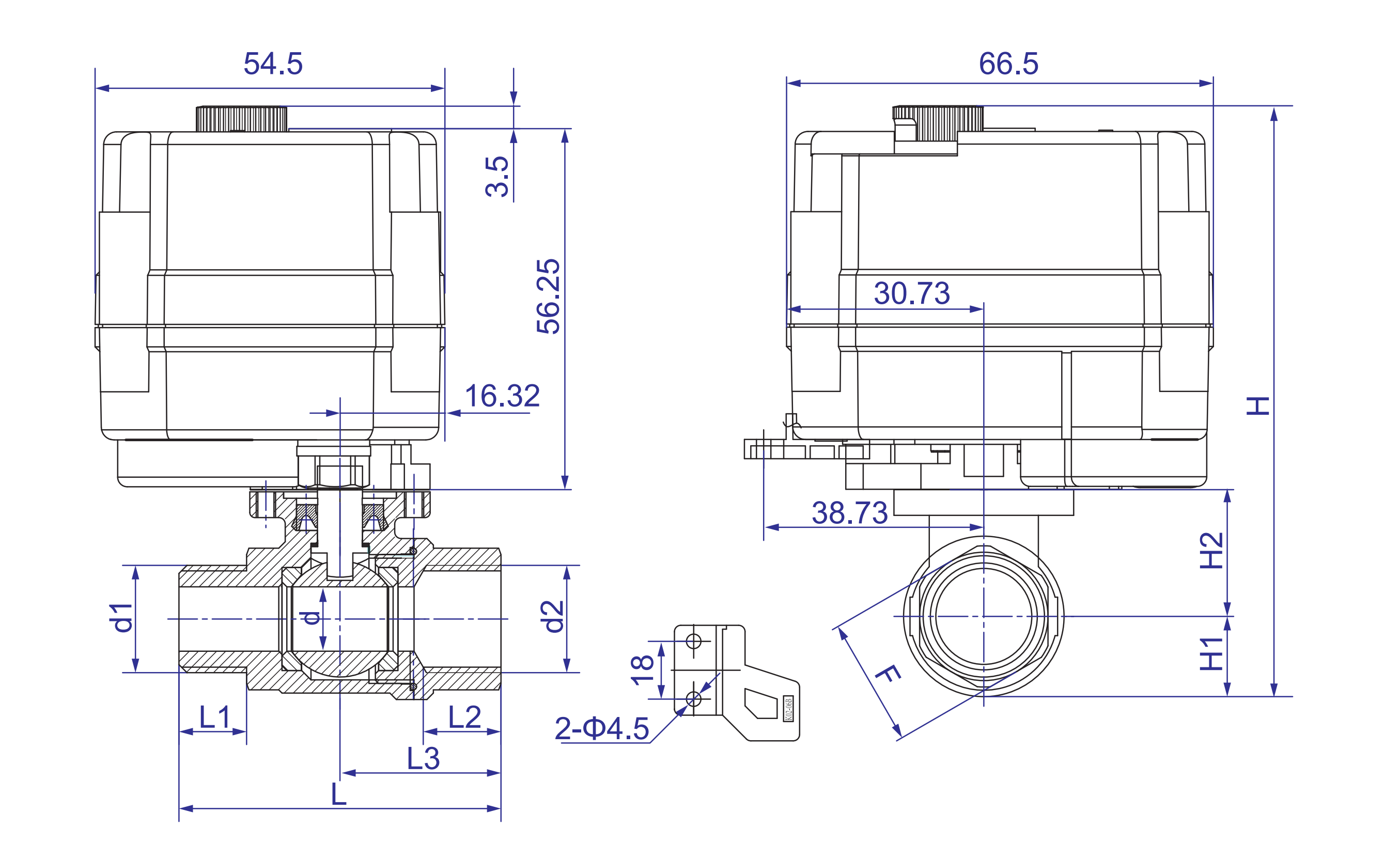

Dimensions
KLD 20S | KLD 20SJ |
Taille Connectlon de soupape à bille à port complet (unité: mm)
DN | d | d1 | d2 | L1 | L2 | L3 | L | F | H1 | H2 | H | W (kg) | |
20s | 20SJ | ||||||||||||
Dn10 | 10.0 | G3 / 8 ' | G3 / 8 ' | 10.5 | 12 | 25.0 | 50.0 | 20 | 12.5 | 19.75 | 92.0 | 88.5 | - |
DN15 | 14.0 | G1 / 2 ' | G1 / 2 ' | 15.0 | 13 | 28.5 | 62.5 | 27 | 16.5 | 21.25 | 97.5 | 94.0 | - |
Dn20 | 18.5 | G3 / 4 ' | G3 / 4 ' | 16.0 | 16 | 35.0 | 71.0 | 32 | 21.5 | 25.75 | 107.0 | 103.5 | - |
Instructions pour la remplacement manuel
Il n'est autorisé à utiliser que lorsque la puissance est coupée.
Soulevez la roue à main et tournez-la à gauche ou à droite jusqu'à ce que la soupape soit en place.
Lorsque la marque de flèche sur l'indicateur est horizontale, la valve est activée; Lorsqu'il est vertical, la valve est éteinte.
Appuyez sur la roue à main après avoir utilisé la remplacement manuel afin de fonctionner correctement lorsque l'alimentation est fournie.
Câblage
B2, B3, BD3, KT2 sont disponibles.Nous pouvons accepter la personnalisation des commentaires.Veuillez les ventes de contact pour plus de détails.
La durée de vie est les données de test dans l'état de 1,0 MPa, 200L / h, l'eau du robinet comme milieu de travail. Différentes occasions de travail influenceront la vie de service.
KLD 20S a une remplacement manuel; KLD 20j n'a pas de dépassement manuel, les autres paramètres sont les mêmes que KLD 20s.
Les actionneurs ne sont pas directs. Les actionneurs ne sont pas recommandés d'être vendus séparément.
La pression est testée dans une direction à sens unique.
※ 1 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
※ 2 Évitez le contact direct ou indirect entre les solvants PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※ Sous réserve de modifications techniques
