Description

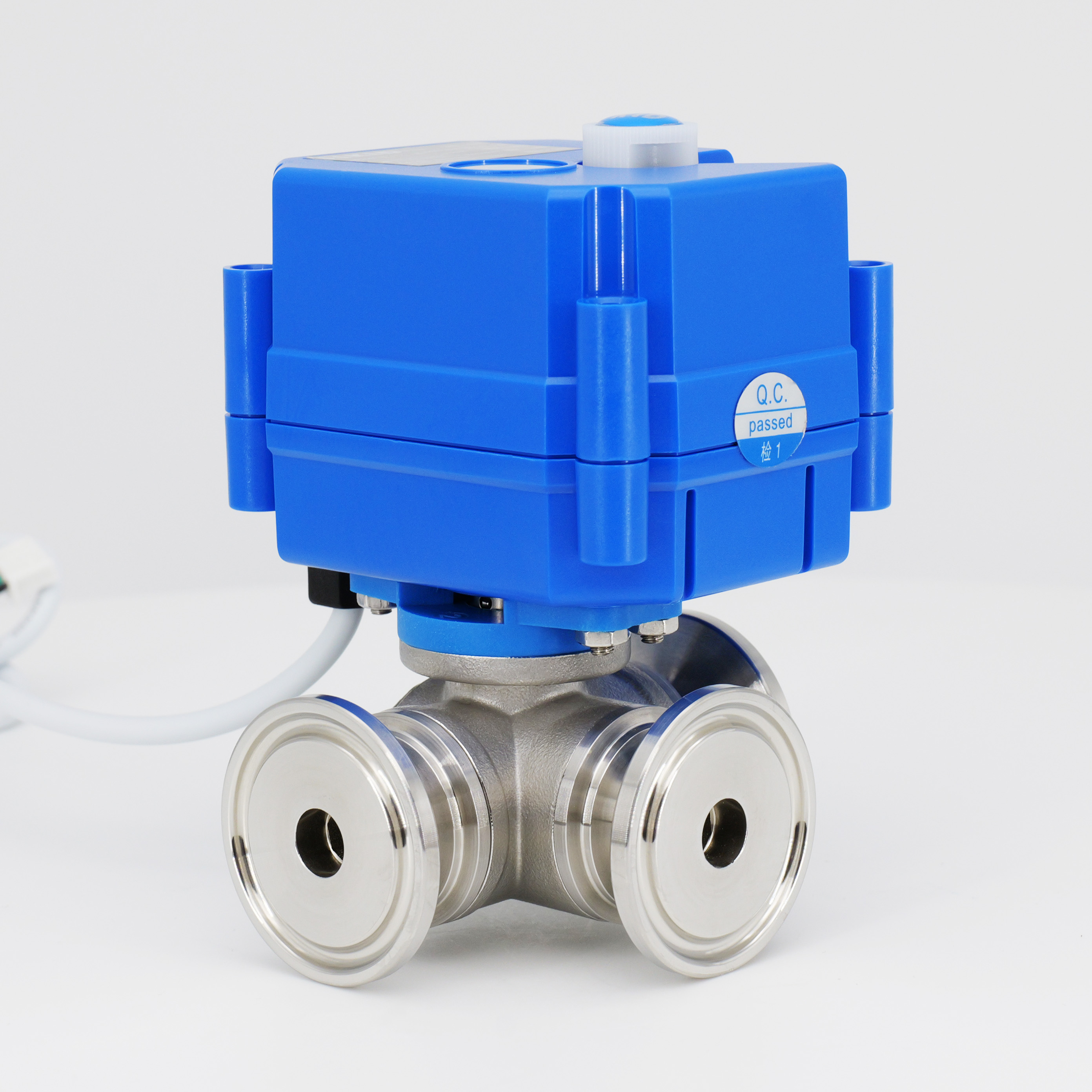

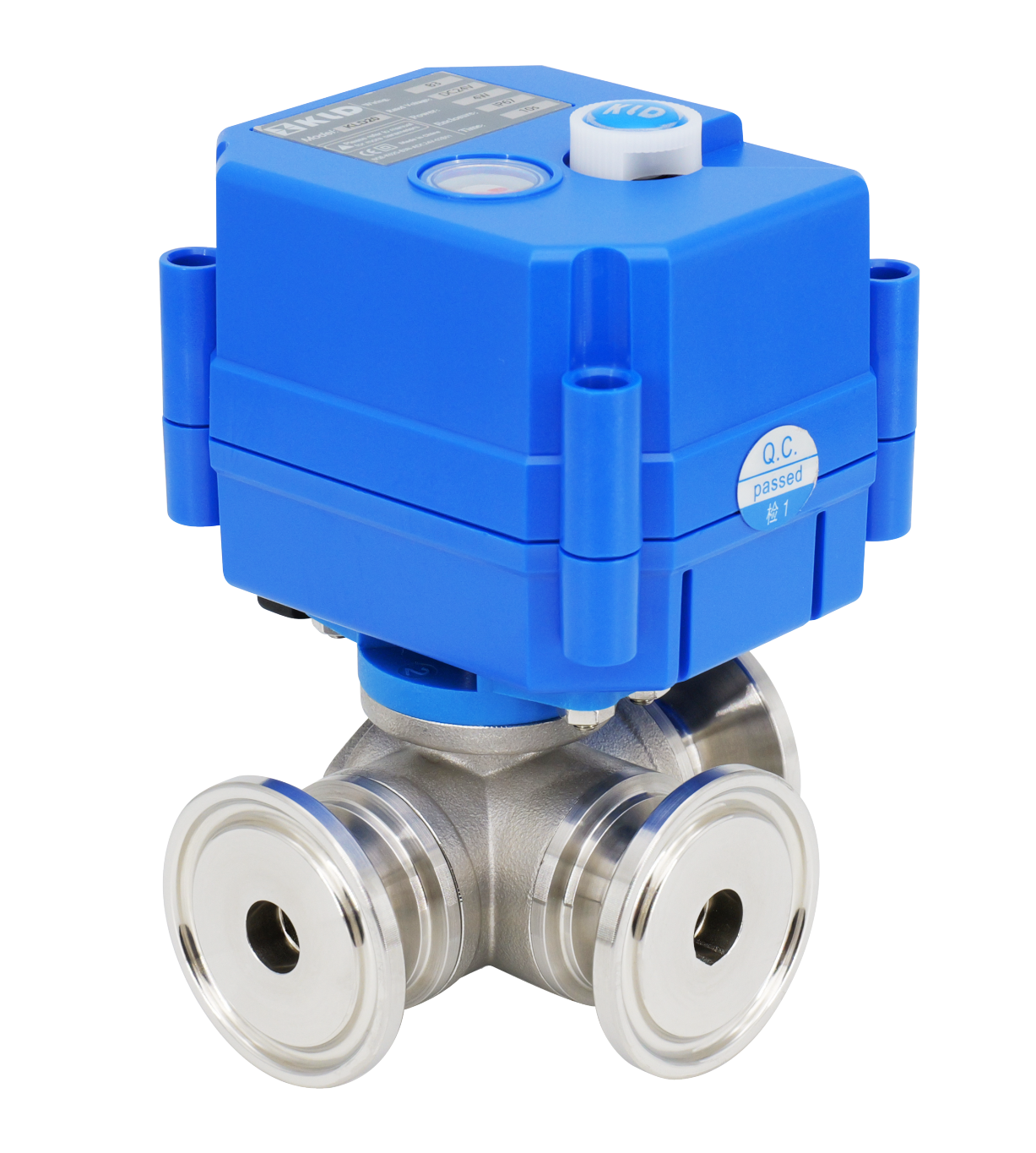

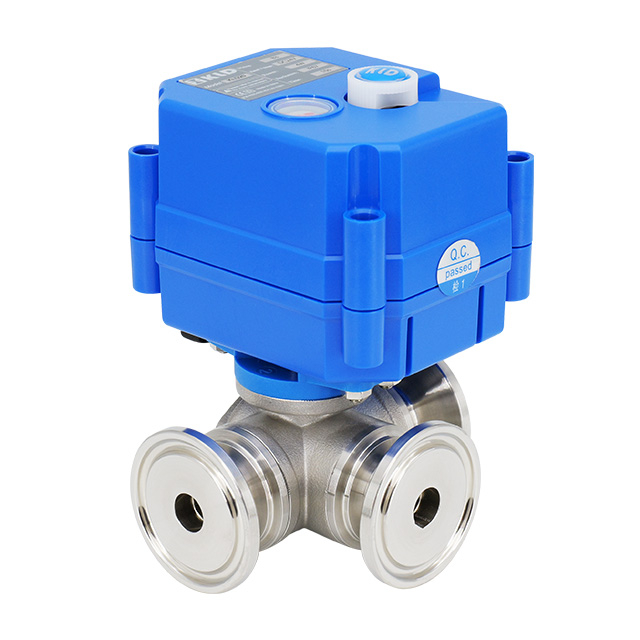

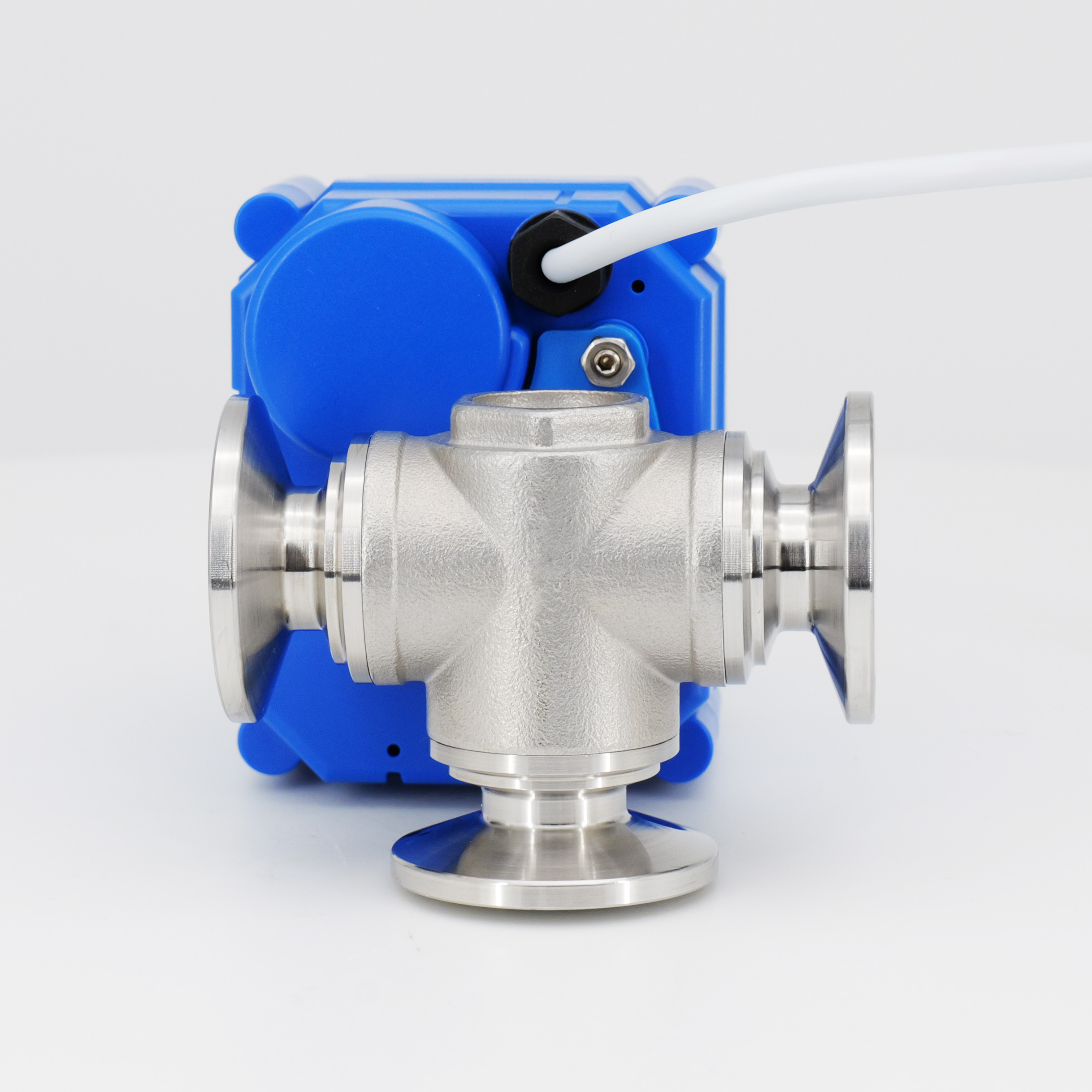

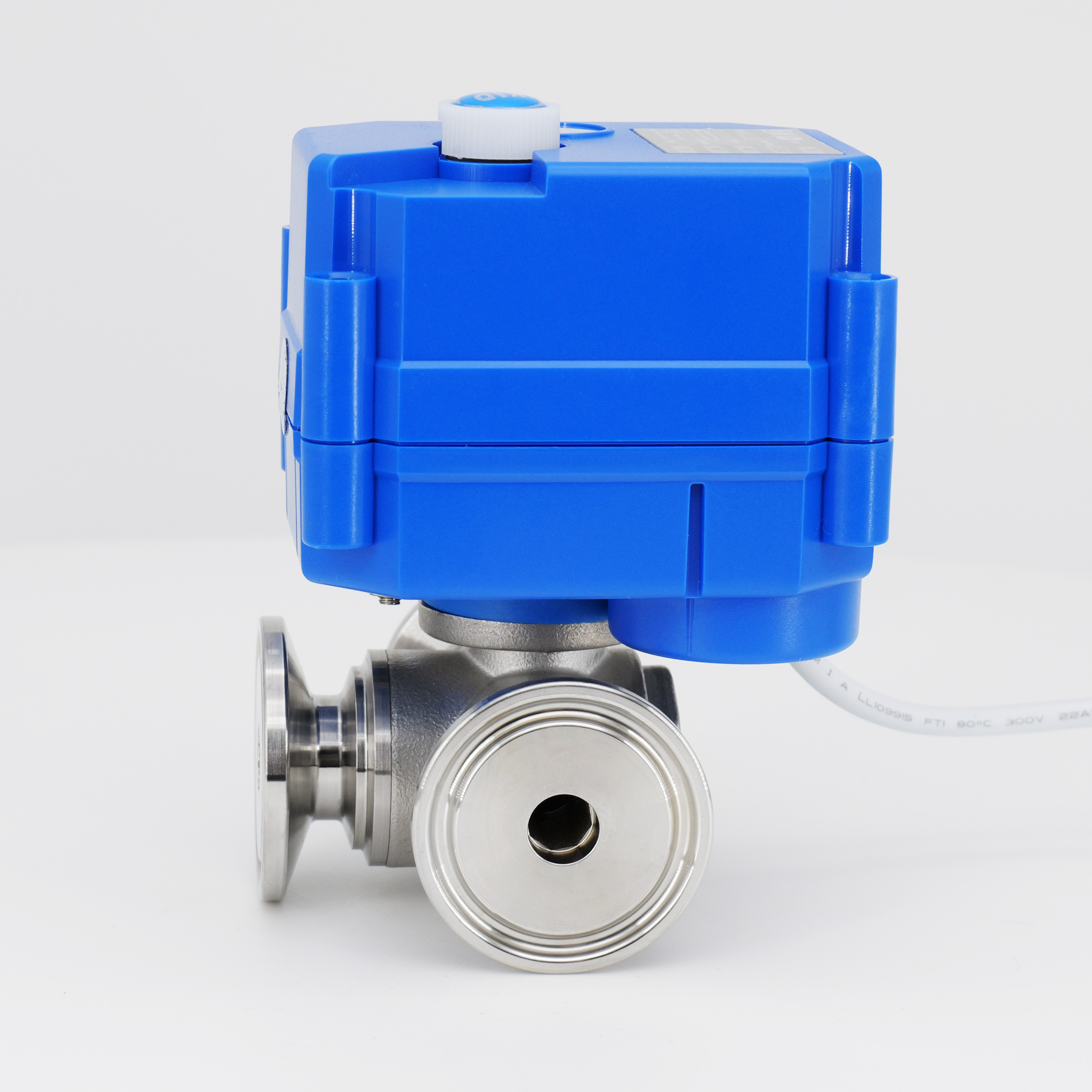

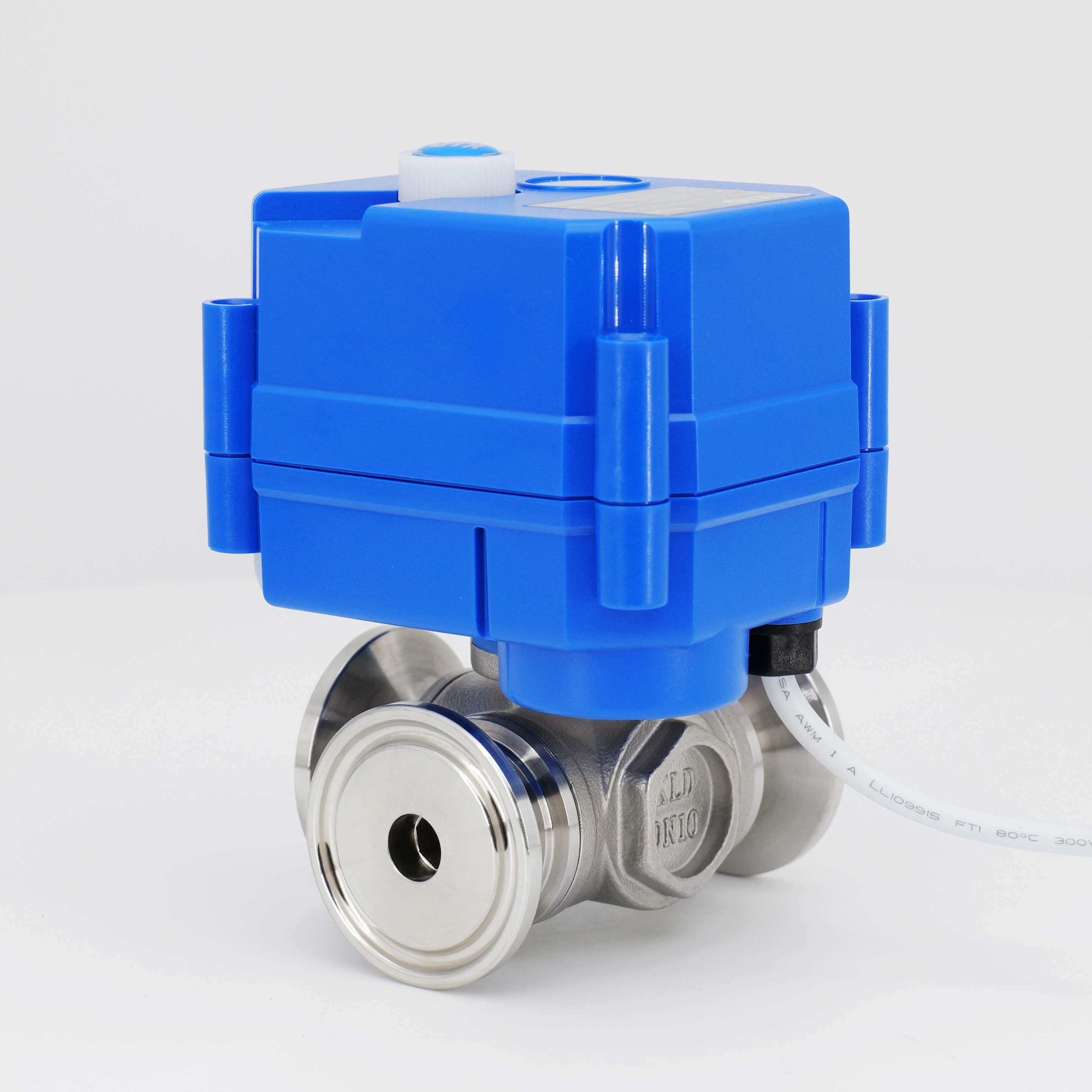

La soupape à billes motorisée à 3 voies KLD 20S Super Mini avec des connexions tri-clamps est spécialement conçue pour des applications d'équipement à petite échelle, offrant une solution compacte et efficace pour le contrôle des fluides. Cette valve comprend une structure de phoque flottante brevetée qui garantit d'excellentes performances d'étanchéité et une longue durée de vie jusqu'à 70 000 à 100 000 cycles. Construit avec des matériaux de haute qualité, y compris le laiton avec un placage en nickel, l'acier inoxydable (304 / 316L) et les joints PTFE, il offre une durabilité robuste et une résistance à la corrosion. La valve est équipée d'une fonction de remplacement manuel pour un fonctionnement sûr et pratique pendant les pannes de courant. Pour les applications où la remplacement manuel n'est pas requise, la série KLD 20SJ est disponible. La conception horizontale à 3 voies offre des débits plus élevés et une gamme plus large de tailles de vannes par rapport aux vannes à 3 voies verticales. Cependant, les utilisateurs doivent noter que le mélange moyen peut se produire pendant la rotation de la bille de soupape dans le type B à 3 voies; S'il s'agit d'une préoccupation, le type à 3 voies peut être considéré comme une alternative.
Les spécifications techniques incluent
Type de soupape: valve à billes électriques à trois voies
Tailles: DN10, DN15, DN20
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -20 ° C à 45 ° C
La valve de la série KLD 20S convient à une large gamme d'applications, y compris les systèmes de traitement de l'eau (RO, filtration, lavage à contre-courant), les systèmes HVAC, les processus chimiques, l'équipement médical et les systèmes de contrôle automatisés à petite échelle. Il fournit une alternative fiable aux soupapes de solénoïde, en particulier dans les cas où les solénoïdes peuvent ne pas fonctionner de manière fiable. La conception modulaire de la vanne et les configurations facultatives (par exemple, 2 positions, position 3 ou position à 4) permettent à la personnalisation de répondre aux exigences d'application spécifiques.
CE approuvé
Applications
HVAC
Traitement de l'eau
Processus chimique
Petit équipement pour le contrôle automatique
Remplacement de l'électrovanne, en particulier lorsque le solénoïde ne peut pas fonctionner de manière fiable
Paramètres techniques
| Série | Recharge manuelle | Couple maximal | Temps | Tension de travail | Puissance maximale | Enceinte | Pression maximale | Température moyenne | Température ambiante | Humidité | ||
| KLD 20S | Oui | 2N.M | environ 5s | Dc5v, 12v | 3W | IP67 | 1.0MPA | 0-100 ° C ※ 1 | -20 ° C < T <45 ° C | ≤85% non condensateur | ||
| AC / DC 12V, 24V | 4W / 5W @ KT | |||||||||||
| KLD 20SJ | Non | AC / DC110V, 220V | 5W / 8W @ KT | |||||||||
Diagramme des composants principaux
Composants principaux
Parties | Matériel |
Logement d'actionneur | Alliage PC ※ 2 |
Carrosserie | Laiton avec placage en nickel, 304 316L |
Balle de valve | Laiton avec placage chromé, 304 316L |
Tige | Laiton, 304 316L |
Siège à balle | Ptfe |
| Joint | FPM, EPDM, NBR |
Dimension

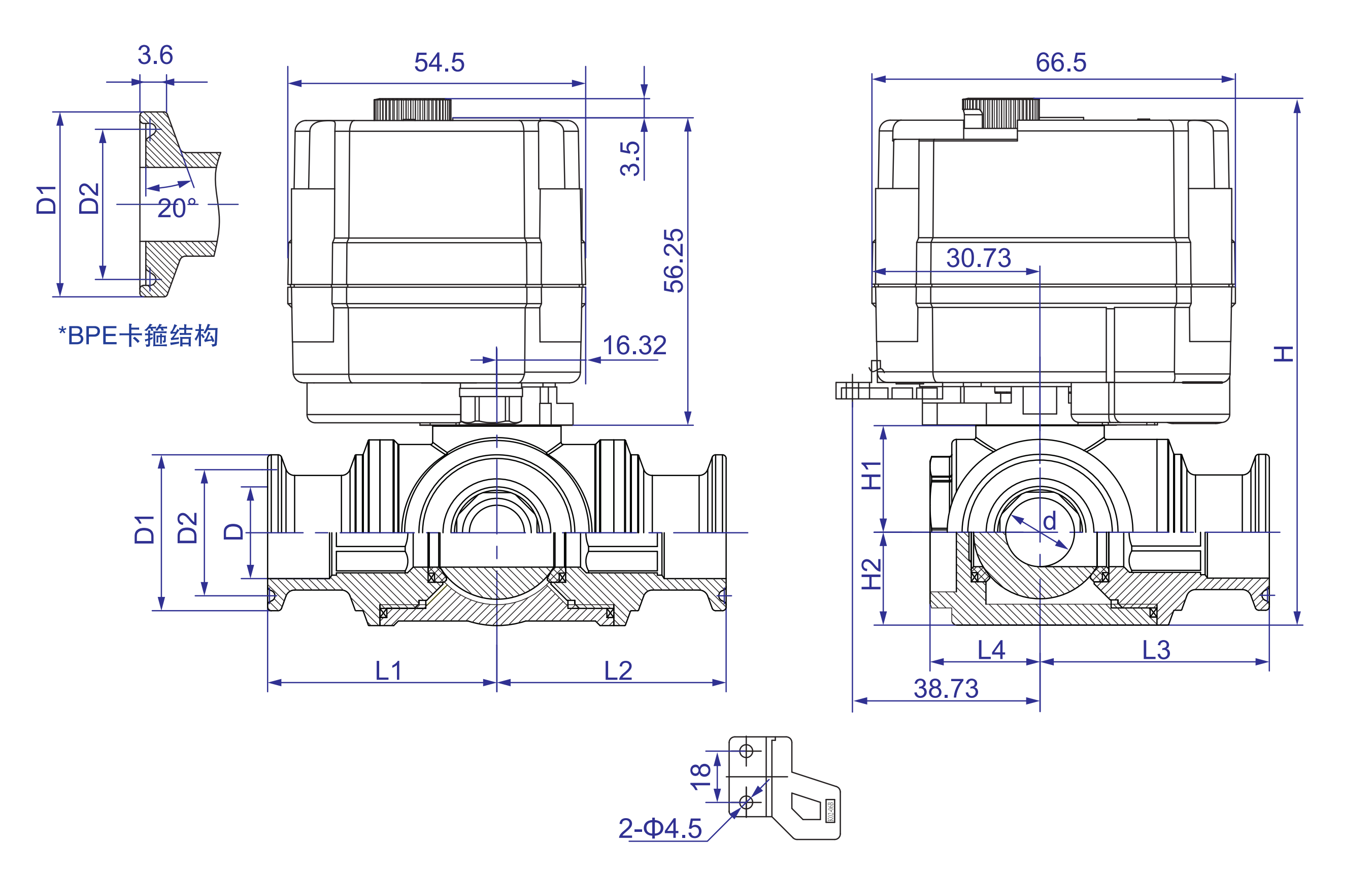

KLD 20S |

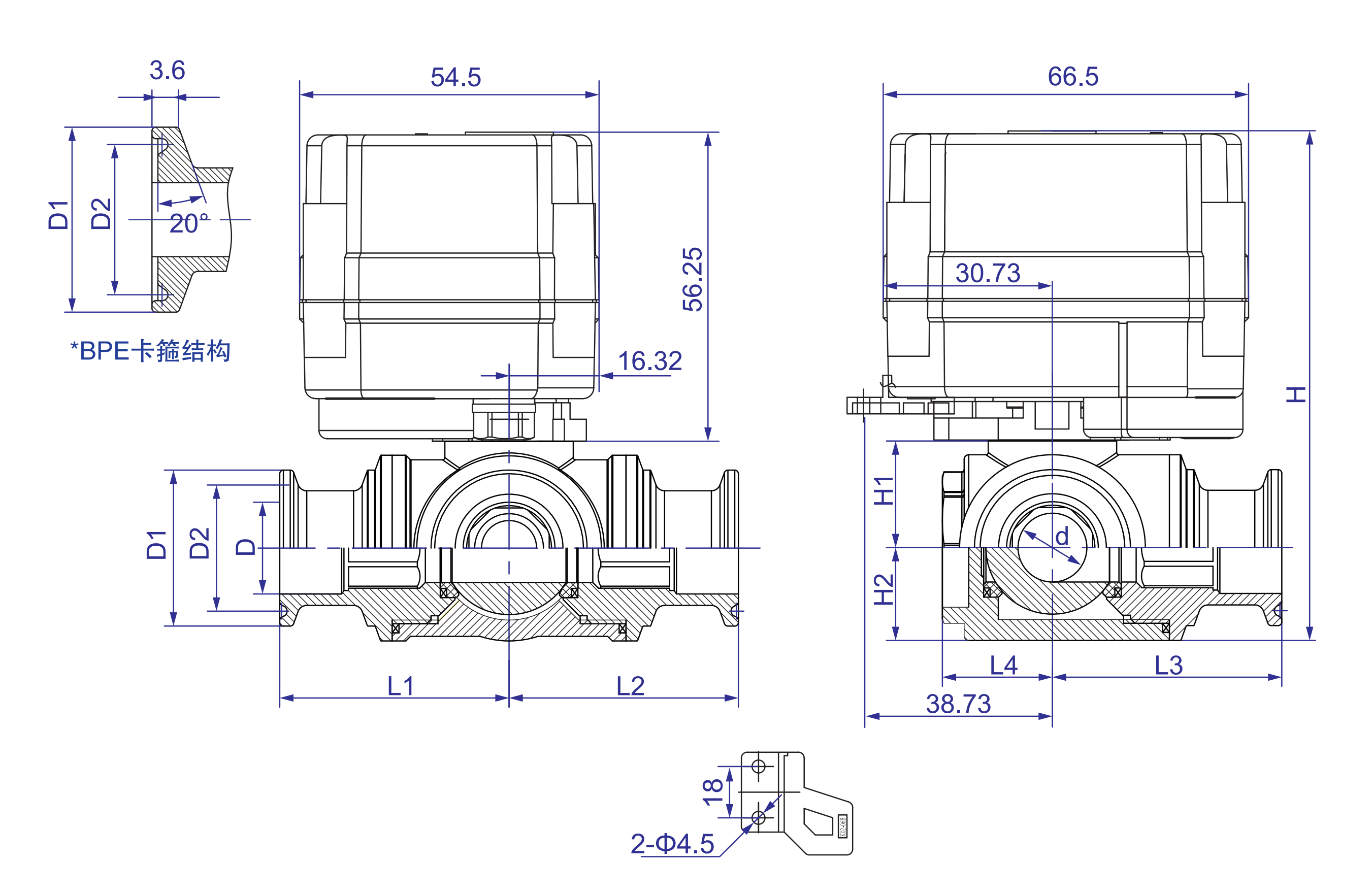

KLD 20SJ |
Taille de la connexion (unité: mm)
| DN | d | D | D1 | D2 | L1 = l2 = l3 | L4 | H1 | H2 | H | W (kg) | ||||
| 20s | 20SJ | |||||||||||||
| Dn10 | 8.0 | 10.0 | ※ 25,0 (BPE) | 34.0 | ※ 20,32 (BPE) | 27.5 | 33.0 | 45.0 | 16.5 | 19.25 | 13.0 | 92.0 | 88.5 | - |
| DN15 | 12.0 | 16.0 | 34.0 | 27.5 | 40.0 | 45.0 | 21.0 | 21.25 | 17.0 | 98.0 | 94.5 | - | ||
| Dn20 | 15.0 | 20.0 | 34.0 | 50.5 | 27.5 | 43.5 | 50.0 | 25.5 | 23.25 | 20.25 | 103.25 | 99.75 | - | |
Direction de flux
Instructions pour la remplacement manuel
Il n'est autorisé à utiliser que lorsque la puissance est coupée.
Soulevez la roue à main et tournez-la à gauche ou à droite jusqu'à ce que la soupape soit en place.
Lorsque la marque de flèche sur l'indicateur est horizontale, la valve est activée; Lorsqu'il est vertical, la valve est éteinte.
Appuyez sur la roue à main après avoir utilisé la remplacement manuel afin de fonctionner correctement lorsque l'alimentation est fournie.
Câblage
B2, B3, BD3, KT2 sont disponibles.Nous pouvons accepter la personnalisation des commentaires.Veuillez les ventes de contact pour plus de détails.
La durée de vie est les données de test dans l'état de 1,0 MPa, 200L / h, l'eau du robinet comme milieu de travail. Différentes occasions de travail influenceront la vie de service.
KLD 20S a une remplacement manuel; KLD 20j n'a pas de dépassement manuel, les autres paramètres sont les mêmes que KLD 20s.
Les actionneurs ne sont pas directs. Les actionneurs ne sont pas recommandés d'être vendus séparément.
La pression est testée dans une direction à sens unique.
※ 1 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ° C.
※ 2 Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※ Sous réserve de modifications techniques
