Description

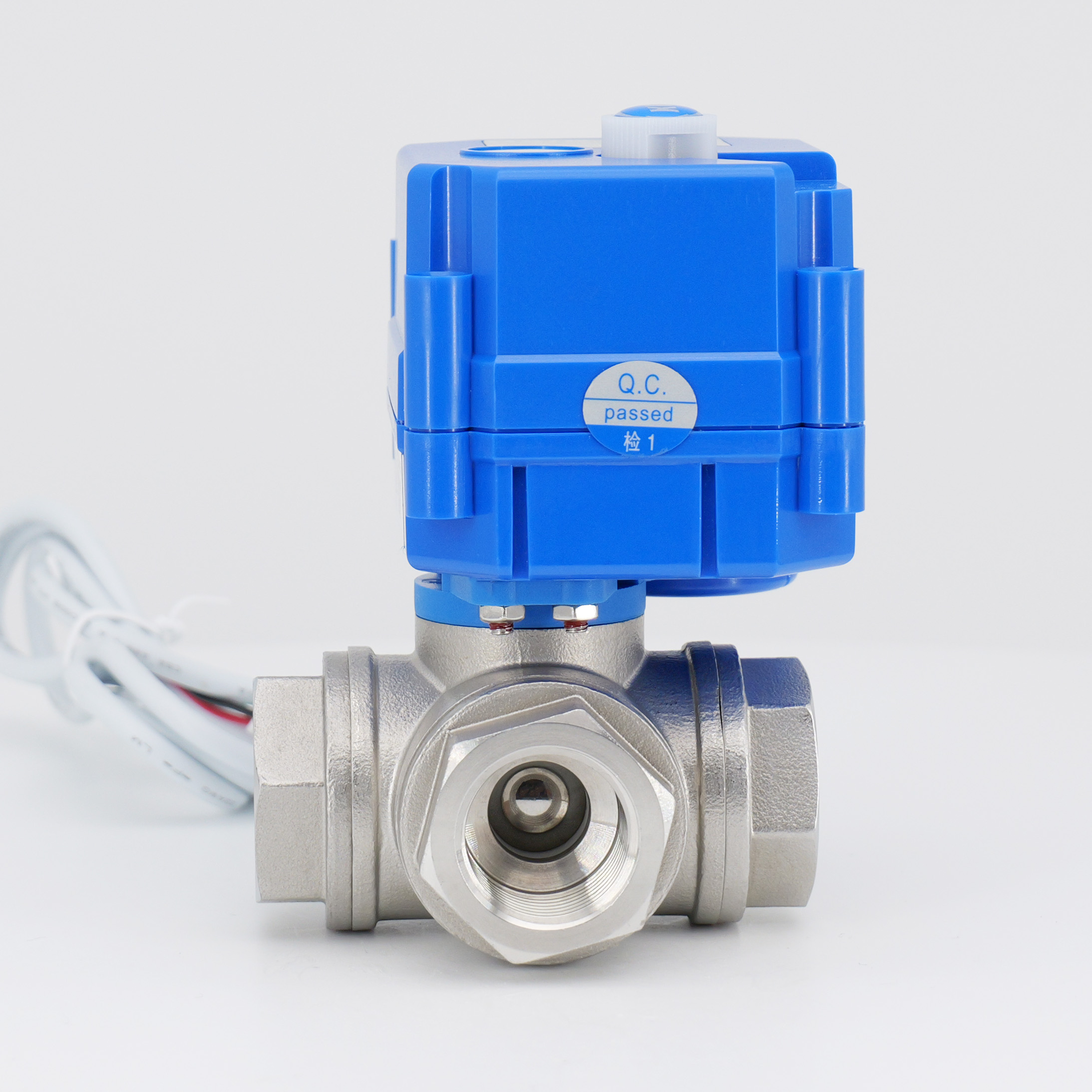

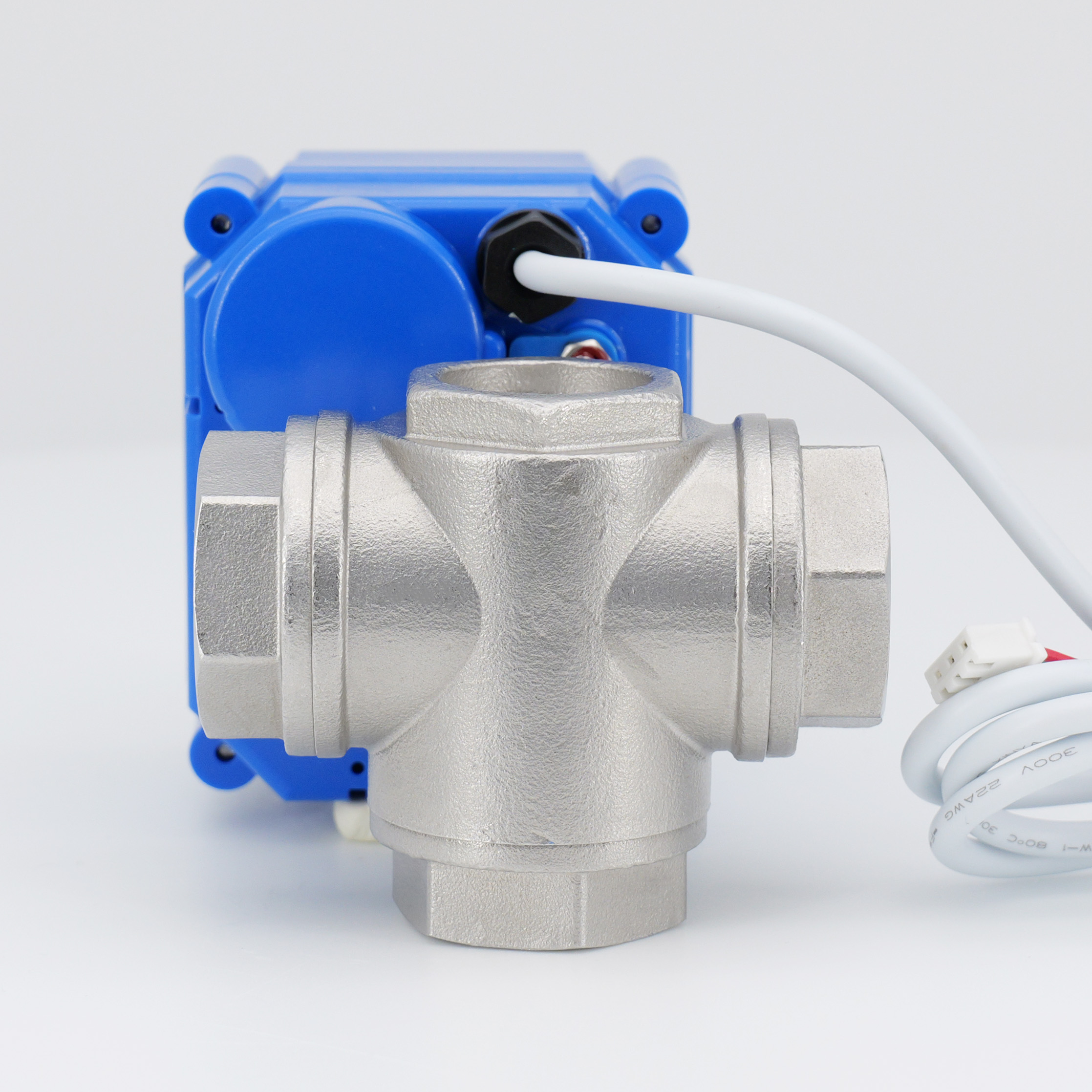

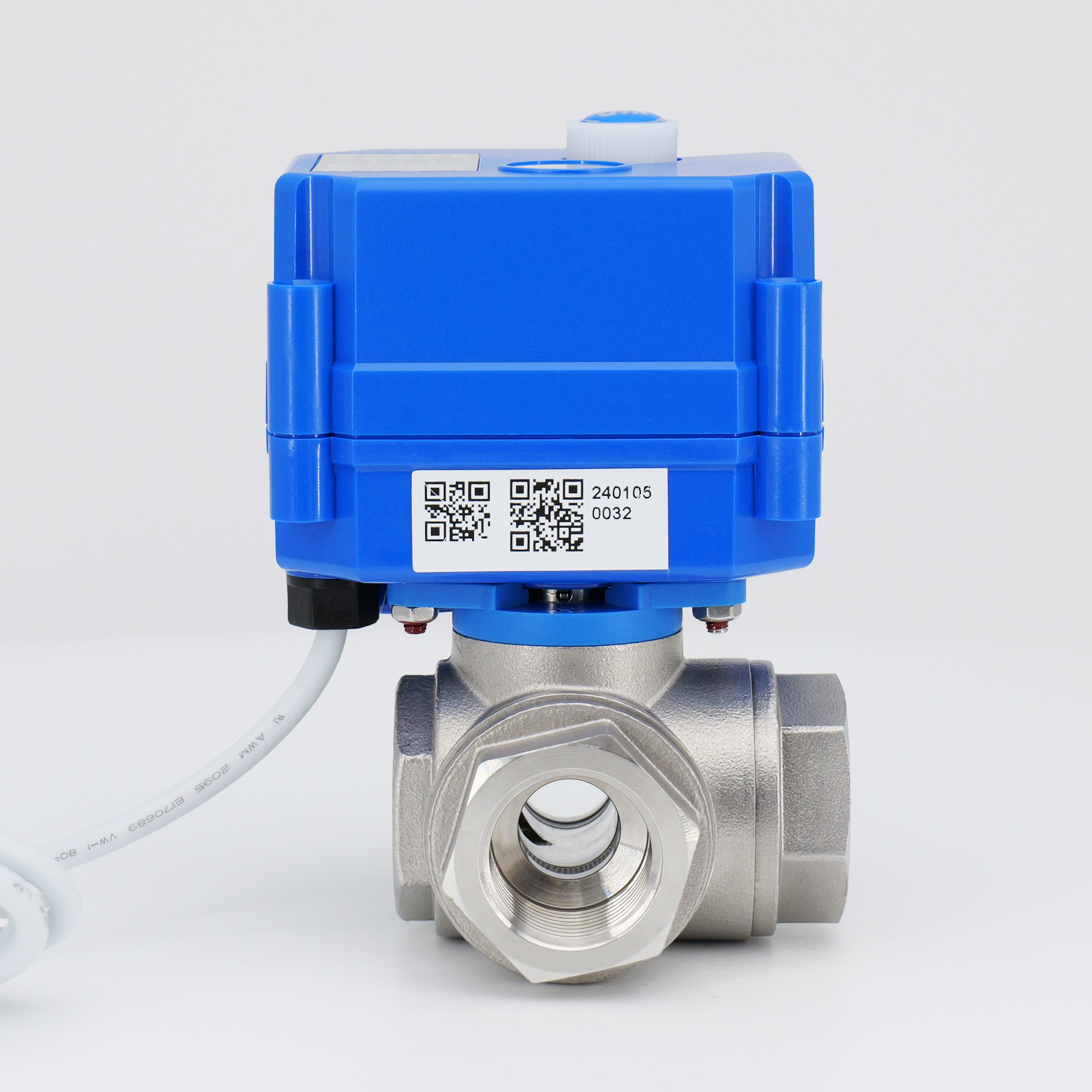

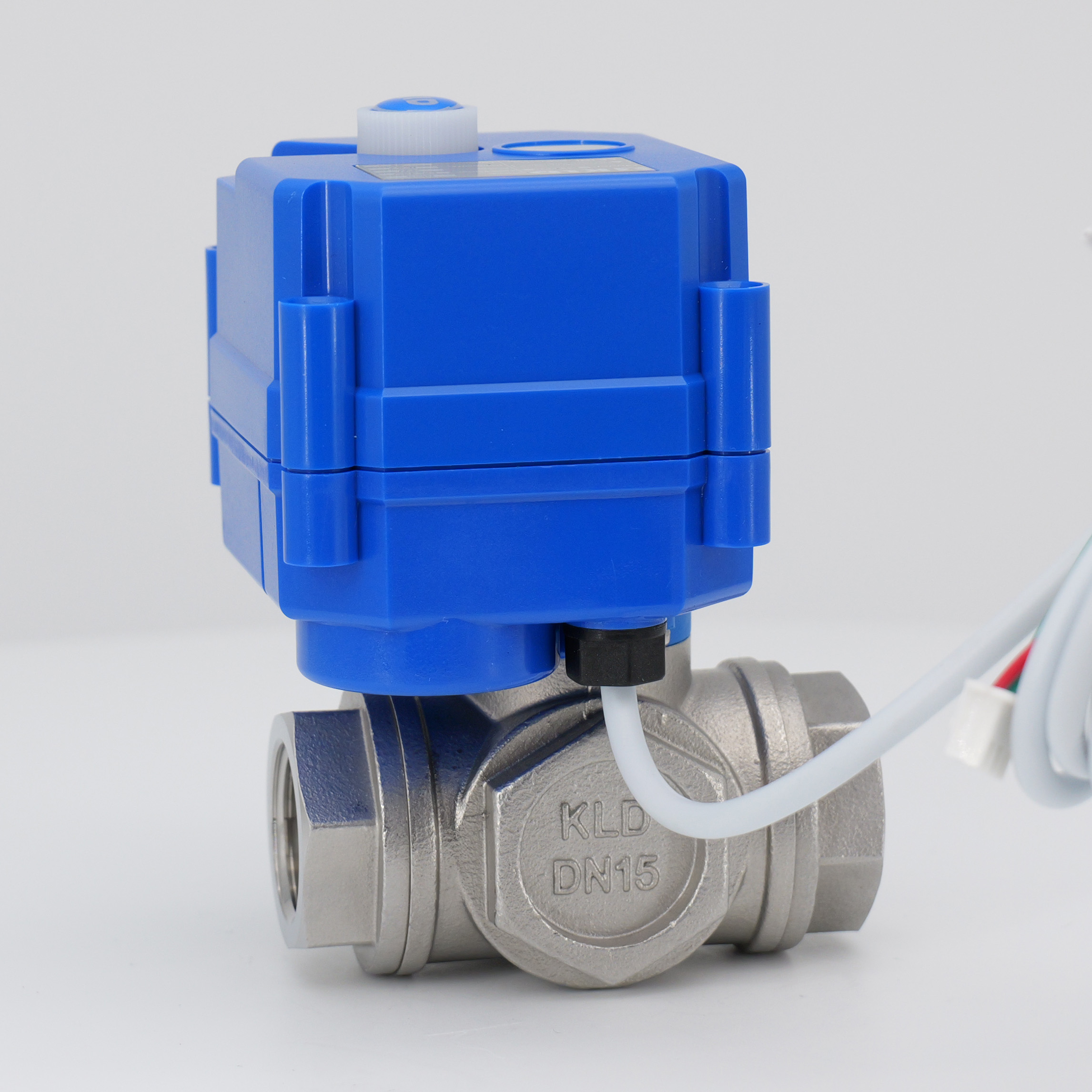

La vanne à trois voies électriques KLD 20S, de type B, est conçue pour des applications d'équipement à petite échelle. Il dispose d'une taille compacte, d'une structure de phoque flottante brevetée et d'une longue durée de vie de 70 000 à 100 000 cycles. Avec un courant de fonctionnement faible, il convient aux systèmes alimentés par batterie. La valve a une cote de protection IP67. La fonction de remplacement manuel est disponible, il est très sûr en cas de panne de puissance et pratique pour les utilisateurs. S'il n'y a pas besoin de remplacement manuel, vous pouvez choisir une série 20SJ. Horizontal à 3 voies peut avoir un port T, L port avec diverses directions d'écoulement. 3 positions ou 4 positions à 3 voies est notre conception unique et résout la difficulté de l'industrie. Horizontal 3 voies a un débit plus important et plus de gammes de taille de vanne que la verticale à 3 voies A, vous pouvez choisir le type de vanne dont vous avez besoin. Mais pour B à 3 voies, il y a un mélange moyen pendant la rotation de la balle de soupape, si cela vous dérange, vous pouvez choisir à 3 voies.
Les spécifications techniques incluent
Type de soupape: valve à billes électriques à trois voies
Tailles: 1/4 'à 1 ' (DN8, DN10, DN15, DN20, DN25)
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -20 ° C à 45 ° C
La vanne convient au RO, au système de filtre, au système de lavage à contre-courant et à d'autres systèmes de traitement de l'eau, au CVC, aux processus chimiques, aux équipements médicaux et aux systèmes de contrôle automatisés à petite échelle, offrant une alternative aux soupapes de solénoïde non fiables. Il est construit avec un boîtier d'actionneur en alliage PC, une vanne en laiton plaquée en nickel / corps 304 / 316L, une balle 304 / 316L / usroproof, en laiton / 304 / 316L, un siège PTFE et un EPDM, FPM, SI Seals. Les dimensions et les poids de connexion sont fournis pour différentes tailles.
La version 2S de course rapide ou la longue durée de vie sont facultatives.
Échec de la fonction sûre (retour du condensateur) facultatif.
La norme est de 2 positions, si vous avez besoin de 3 ou 4 positions ou d'un modèle d'écoulement spécial, n'hésitez pas à nous contacter et que nous pouvons personnaliser.
CE approuvé
Applications
HVAC
Traitement de l'eau
Processus chimique
Petit équipement pour le contrôle automatique
Remplacement de l'électrovanne, en particulier lorsque le solénoïde ne peut pas fonctionner de manière fiable
Paramètres techniques
| Série | Couple maximal | Temps | Tension de travail | Puissance maximale | Enceinte | Pression maximale | Température moyenne | Température ambiante | Humidité | ||
| KLD 20S | 2N.M | environ 5s | 5V | 3W | IP67 | 1.0MPA | 0-100 ° C | -20 ° C < T <45 ° C | ≤85% non condensateur | ||
| 12V, 24V | 4W | ||||||||||
| 110V, 220V | 5W | ||||||||||
Diagramme des composants principaux
Composants principaux
Parties | Matériel |
Logement d'actionneur | Alliage PC ※ |
Carrosserie | Laiton avec placage en nickel, 304 316 |
Balle de valve | Laiton avec placage chromé, 304 316 |
Tige | Laiton, 304 316 |
Siège à balle | Ptfe |
| Joint | EPDM 、 FPM 、 SI |
Dimension
Taille de la connexion (unité: mm)
| DN | D1 / d2 | D | L1 / L2 | L3 | L4 / L5 / L6 | L | H1 | H2 | F | W (kg) |
| DN8 | G1 / 4 ' | 6 | 25 | 38.5 | 11.7 | 50 | 11 | 18.25 | 17 | 0.26 |
| Dn10 | G3 / 8 ' | 8 | 27.5 | 44 | 13 | 55 | 13 | 19.25 | 20 | 0.31 |
| DN15 | G1 / 2 ' | 12 | 33.5 | 54.5 | 15 | 67 | 17 | 21.25 | 27 | 0.37 |
| Dn20 | G3 / 4 ' | 15 | 38.5 | 64 | 15 | 77 | 20.3 | 23.25 | 31 | 0.52 |
| DN25 | G1 ' | 15 | 47 | 72.5 | 18 | 94 | 20.3 | 23.25 | 38 | 0.84 |
Remarques: 3/8 '(laiton) Valve de billes motorisée dans la recherche et le développement.Plaese Check KLD 100 Série pour 1 ' SS Valve à billes motorisée SS.
Direction de flux
Câblage
B2, B3, BD3, KT2 sont disponibles
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※ Sous réserve de modifications techniques
