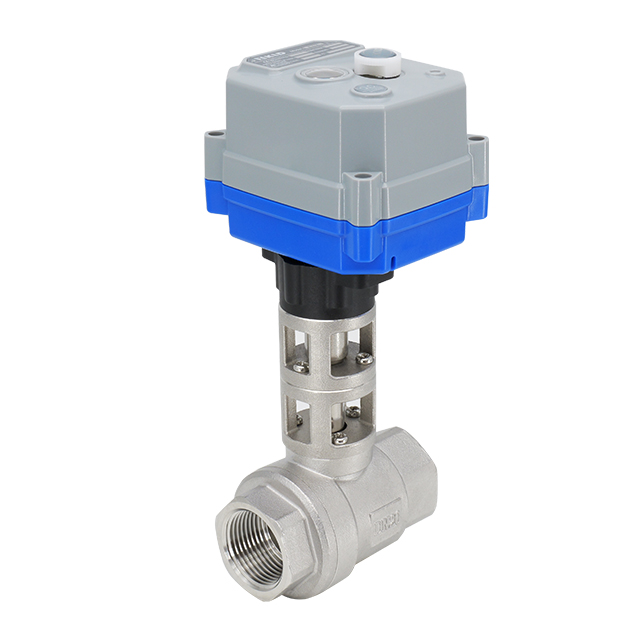

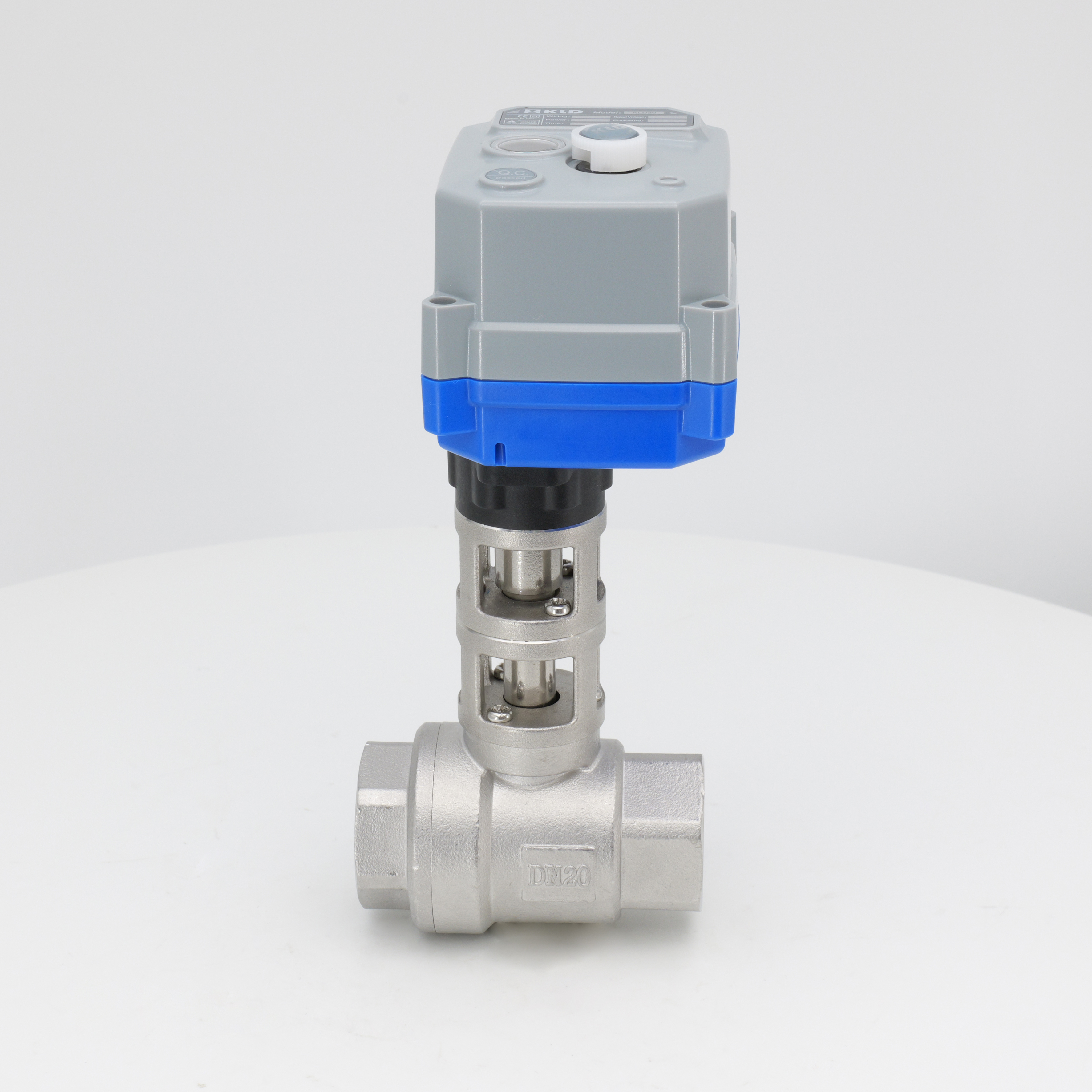

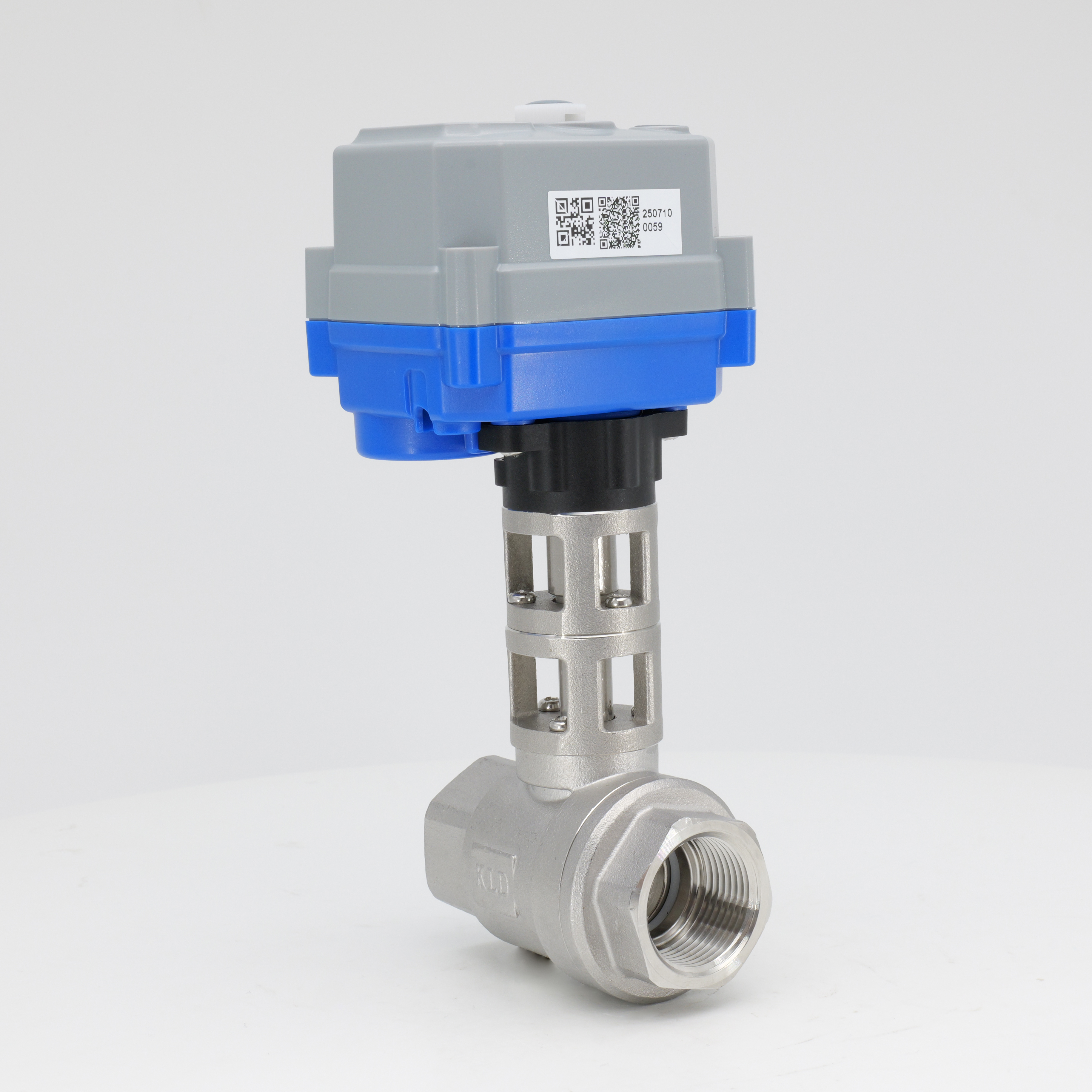

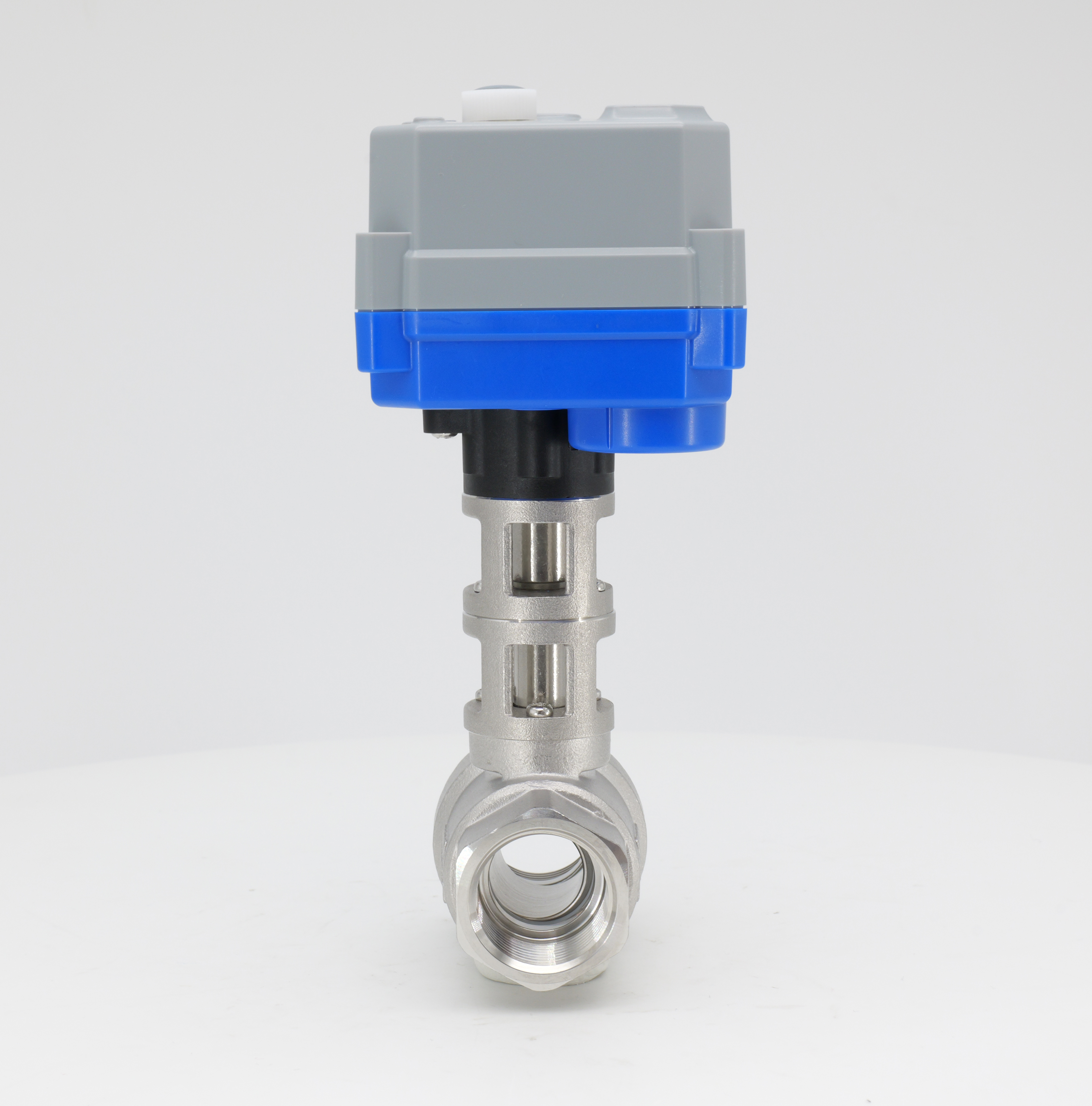

Description
Le robinet à tournant sphérique motorisé à 2 voies et passage intégral haute température KLD30S/SJ (type surélevé) est conçu pour une température de fonctionnement maximale de 180 °C. Disponible en DN8 à DN20 avec raccords filetés femelles. Le corps et le chapeau de la vanne sont en laiton nickelé, en acier inoxydable 304 ou 316L. Un support d'isolation thermique en PA66 élève l'actionneur au-dessus du corps de la vanne, le protégeant du transfert de chaleur. La boule est disponible en 304/316L ou dans une option spéciale résistante à l'usure. Les joints FPM résistent à des températures élevées et les sièges à bille en PTFE garantissent une étanchéité fiable. Un raccord en acier inoxydable 304 relie la tige de vanne à l'actionneur. Le modèle 30S comprend un volant de commande manuelle. Le 30SJ l'omet pour les installations compactes. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Fabriqué selon un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée à 2 voies haute température, type surélevé
Tailles: DN8, DN10, DN15, DN20
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne : ≤180°C
Température ambiante : -20°C à 45°C (personnalisable) ※1
Cette vanne est conçue pour le contrôle des fluides à haute température dans les applications d'automatisation industrielle, de traitement de l'eau et de chauffage de processus. La conception surélevée de l'actionneur avec un support d'isolation thermique protège l'actionneur de la chaleur excessive, garantissant ainsi une fiabilité à long terme. Convient pour l'eau chaude, les condensats de vapeur et les fluides de traitement chauffés. Gère les fluides liquides et gazeux. La conception à port intégral minimise la chute de pression pour un débit efficace. Disponible sur quatre tailles de ports pour une intégration système flexible.
※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.
① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.
② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.
Applications
Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

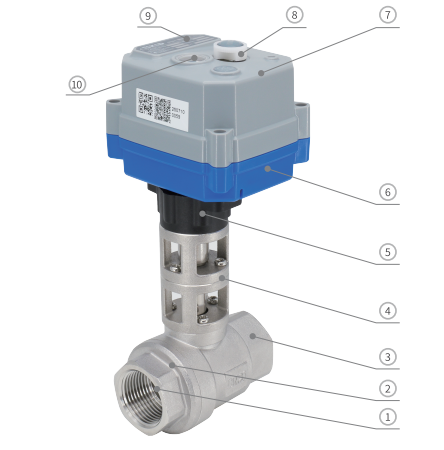

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Balle | 304/316L/ Boule spéciale résistante à l'usure/2507 | 1 |
| 2 | Bonnet | Laiton nickelé/ 304/316L/2507 | 1 |
| 3 | Corps | Laiton nickelé/ 304/316L/2507 | 1 |
| 4 | Support de montage | 304 / 316L | 1 |
| 5 | Support d'isolation thermique | PA66 | 1 |
| 6 | Couvercle inférieur | Alliage PC ※3 | 1 |
| 7 | Capot supérieur | Alliage PC ※3 | 1 |
| 8 | Volant ※4 | POM | 1 |
| 9 | Étiquette | PC | 1 |
| 10 | Fenêtre de vue | PC transparent | 1 |
| * 1 | Contre-écrou de presse-étoupe | PA66 | 1 |
| *2 | Tige | Laiton nickelé / 304/316L/2507 | 1 |
| *3 | Siège de balle ※5 | Ptfe | 2 |
| *4 | Joint de capot | FPM ※6 | 1 |
| *5 | Joint de tige | FPM ※6 | 1 |
| *6 | Couplage | 304 | 1 |
※3 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※4 séries 30SJ sans volant.
※ 5 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※ 6 autres matériaux sont personnalisables.

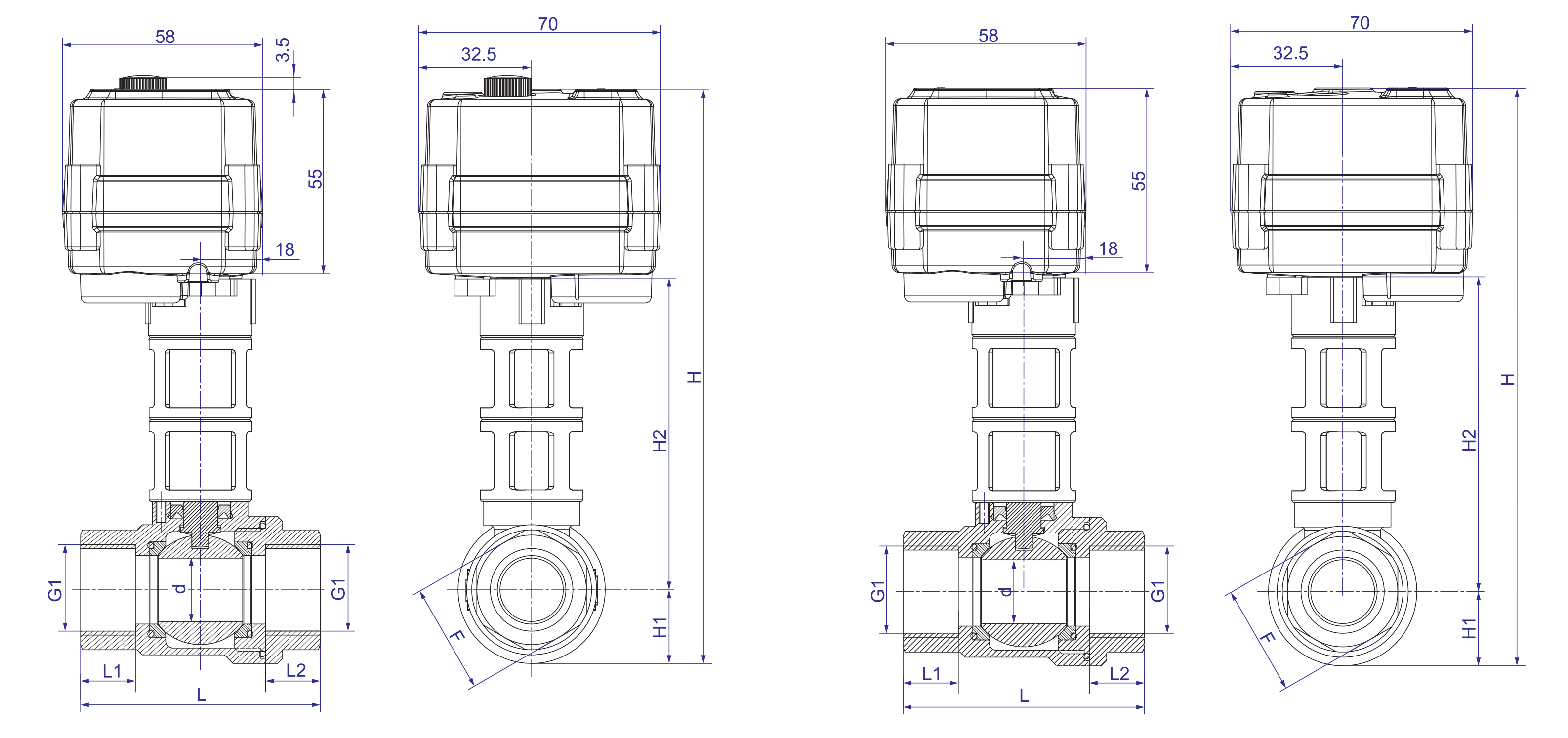

| Dimensions-30S 【DN8-DN20】 | Dimensions-30SJ 【DN8-DN20】 |
 | |
Dimensions (mm)
| Type de corps | Type de connexion | DN | d | L1 = l2 | L | H | H1 | H2 | F | G1 | W (kg) | |
| 30S | 30SJ | |||||||||||
| Passage intégral | Filetage femelle | DN8 | 8 | 11.0 | 43 | 150.75 | 147.25 | 11.0 | 81.25 | 17 | G1 / 4 ' | - |
| Dn10 | 10 | 11.5 | 50 | 153.75 | 150.25 | 12.5 | 82.75 | 20 | G3 / 8 ' | - | ||
| DN15 | 15 | 13.0 | 57 | 159.25 | 155.75 | 16.5 | 84.25 | 27 | G1 / 2 ' | - | ||
| Dn20 | 20 | 16.0 | 70 | 168.75 | 165.25 | 21.5 | 88.75 | 32 | G3 / 4 ' | - | ||
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
