Description

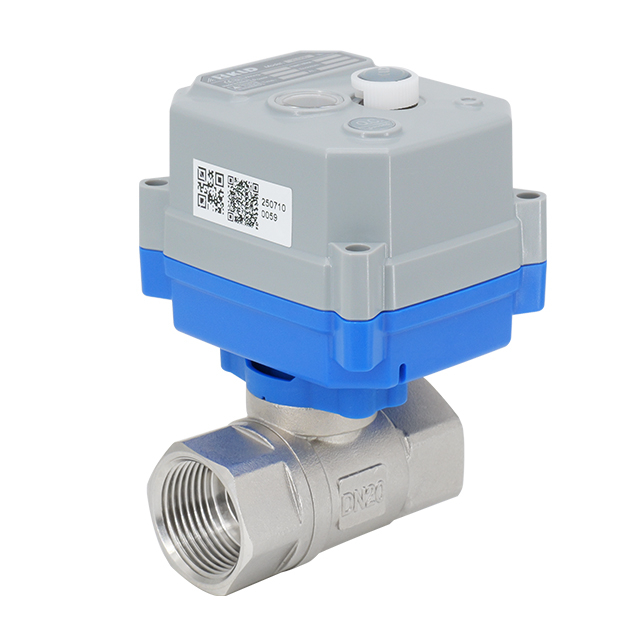

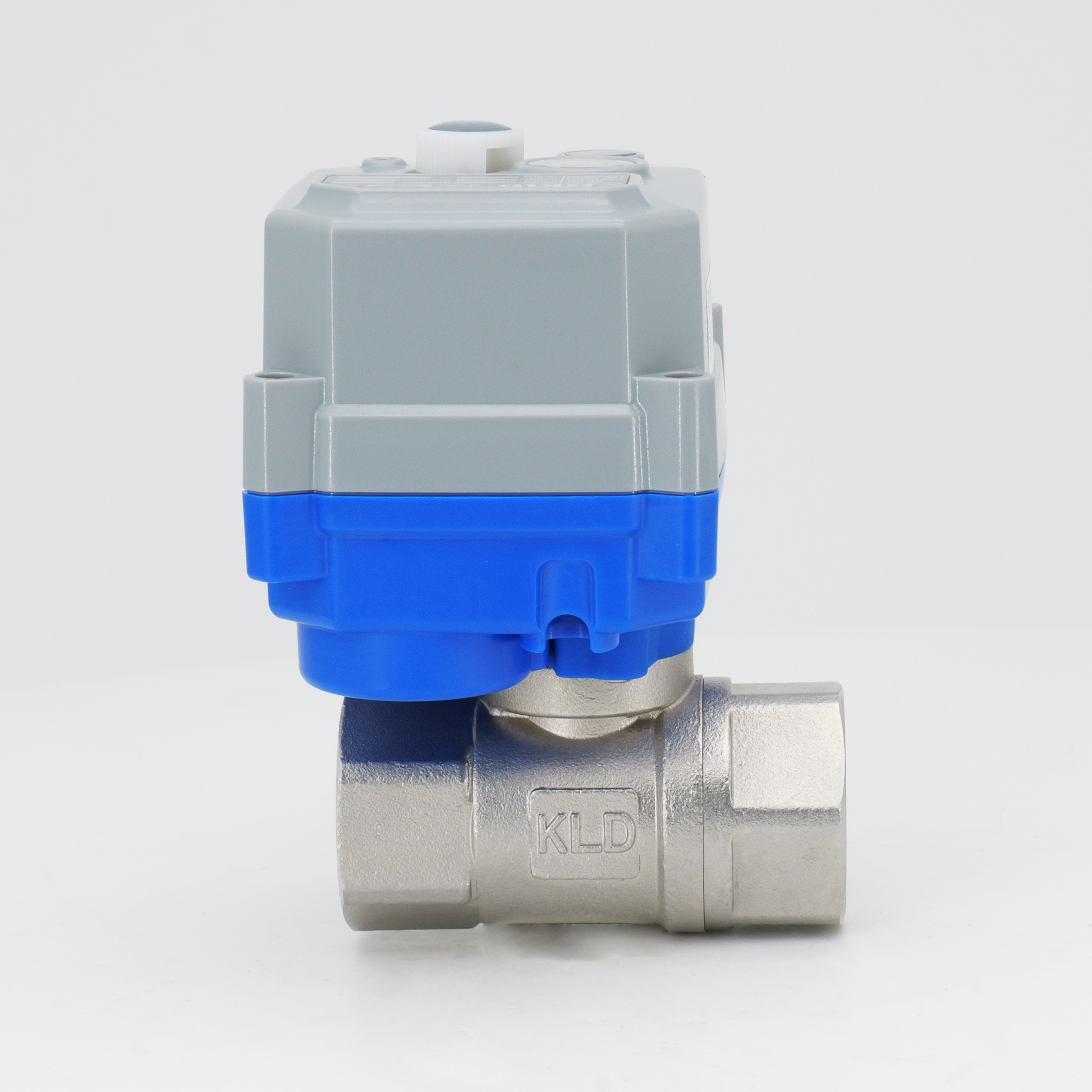

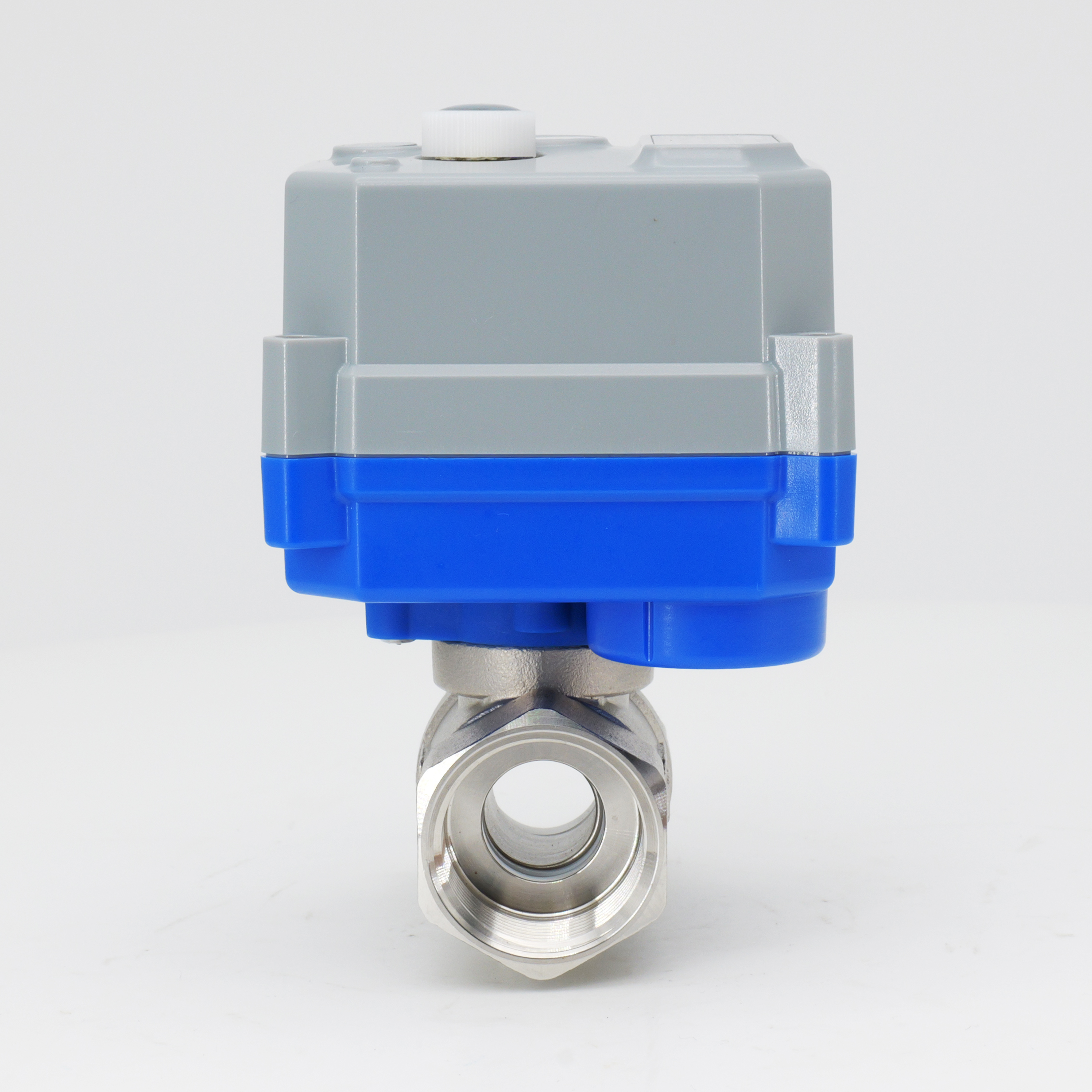

Le robinet à tournant sphérique motorisé à 2 voies à passage réduit KLD30S/SJ est doté de raccords filetés femelles. Disponible en DN20, DN25 et DN32. Le corps et le chapeau de la vanne sont en laiton nickelé, en acier inoxydable 304 ou 316L. La balle est disponible en 304/316L, PPO ou dans une option spéciale résistante à l'usure. Les sièges de bille en PTFE assurent une étanchéité fiable. La conception à alésage réduit offre un contrôle de débit rentable pour les applications où un port complet n'est pas requis. Le modèle 30S comprend un volant de commande manuelle. Le 30SJ l'omet pour les installations compactes. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Des supports de montage haute température sont disponibles pour des fluides jusqu'à 150°C. Fabriqué selon un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée à 2 voies à alésage réduit
Tailles : DN20, DN25, DN32
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température du fluide : 0–100°C / 120°C / 150°C
Température ambiante : -20°C à 45°C (personnalisable) ※1
Cette vanne est largement utilisée dans les systèmes d'automatisation industrielle, de traitement de l'eau et de contrôle des fluides où le débit à port complet n'est pas essentiel. La conception à alésage réduit offre une solution compacte et économique. Convient aux applications d'approvisionnement en eau à faible débit, de drainage et de protection de l'environnement. Gère les fluides liquides et gazeux. Disponible en trois tailles de ports avec des supports haute température en option pour les environnements thermiques exigeants.
※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.
① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.
② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.
Applications
Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

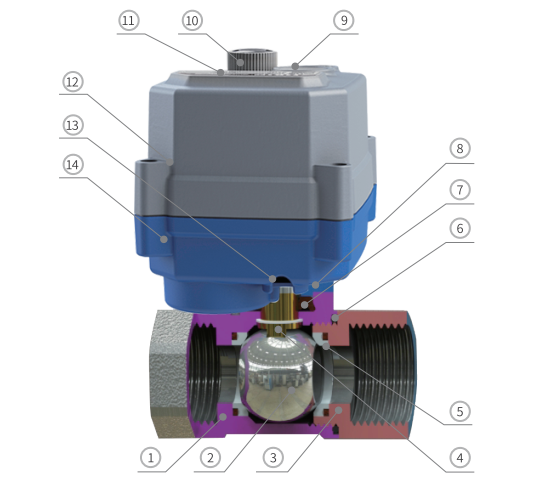

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Corps | Laiton nickelé/304/316L | 1 |
| 2 | Balle | 304/316L/PPO/Bille spéciale résistante à l'usure | 1 |
| 3 | Bonnet | Laiton nickelé /304/316L | 1 |
| 4 | Tige | Laiton/304/316L | 1 |
| 5 | Siège de balle ※3 | Ptfe | 2 |
| 6 | Joint de capot | EPDM/NBR/FPM ※4 | 1 |
| 7 | Joint de tige | EPDM/NBR/FPM ※4 | 1 |
| 8 | Support de montage | PA66 | 1 |
| 9 | Fenêtre de vue | PC transparent | 1 |
| 10 | Volant ※5 | POM | 1 |
| 11 | Étiquette | PC | 1 |
| 12 | Capot supérieur | Alliage PC ※6 | 1 |
| 13 | Contre-écrou de presse-étoupe | PA66 | 1 |
| 14 | Couvercle inférieur | Alliage PC ※6 | 1 |
※ 3 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※ 4 autres matériaux sont personnalisables.
※5 série 30SJ sans volant.
※6 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

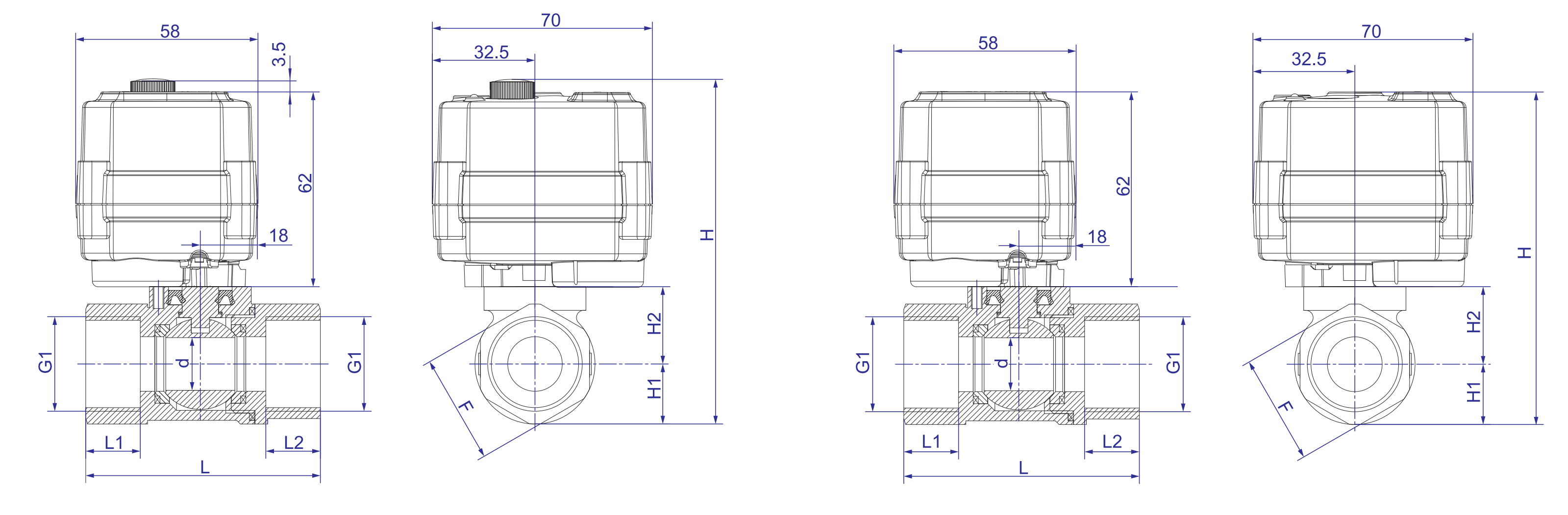

| Dimensions-30S 【DN20-DN32】 | Dimensions-30SJ 【DN20-DN32】 |
 | |
Dimensions (mm)
| Type de corps | Type de connexion | DN | d | L1 = l2 | L | H | H1 | H2 | F | G1 | Matériel | W (kg) | |
| 30S | 30SJ | ||||||||||||
| Alésage réduit 2 voies | Filetage femelle | Dn20 | 15 | 15 | 64.5 | 103.25 | 99.75 | 16.5 | 21.25 | 30 | G3 / 4 ' | Cu/304/316L | - |
| DN25 | 20 | 18 | 76.0 | 111.75 | 108.25 | 21.5 | 24.75 | 38 | G1 ' | Cu/304/316L | - | ||
| DN32 | 20 | 20 | 80.0 | 114.25 | 110.75 | 24.0 | 24.75 | 48 | G1-1 / 4 ' | Cu | - | ||
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
4. Pour des températures moyennes de 100°C à 150°C, un support de montage haute température est requis. Hauteur hors tout = H + 33 mm.
5. Pour des températures moyennes de 150°C à 200°C, un support de montage haute température est requis. Hauteur hors tout = H + 56 mm.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
