Description

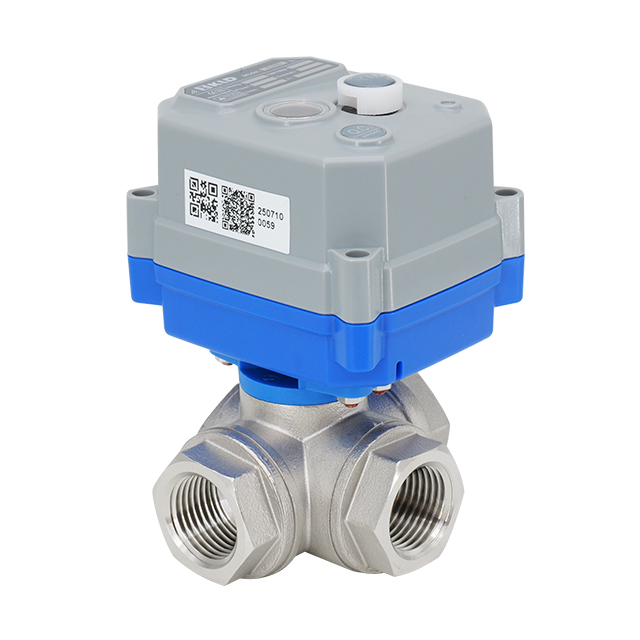

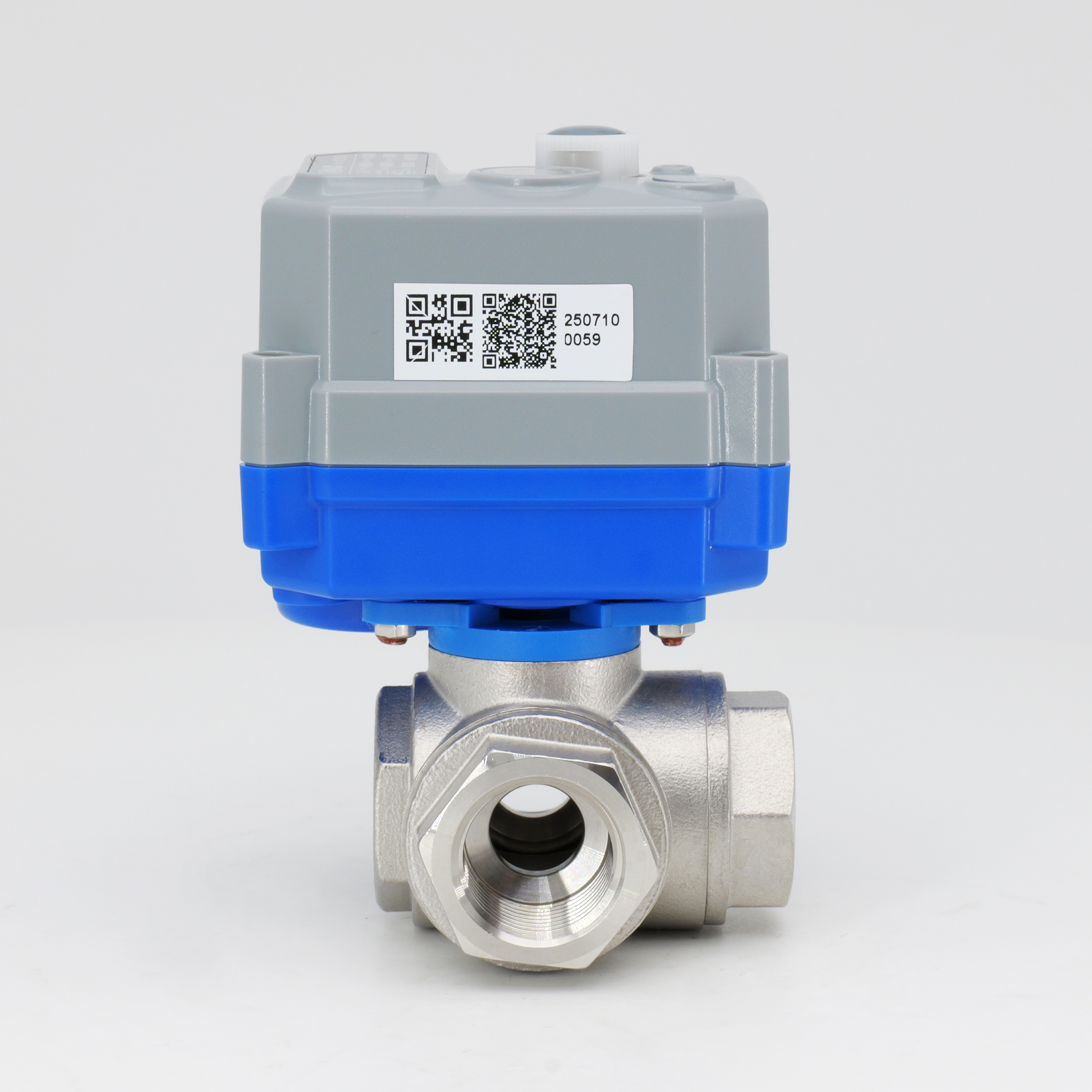

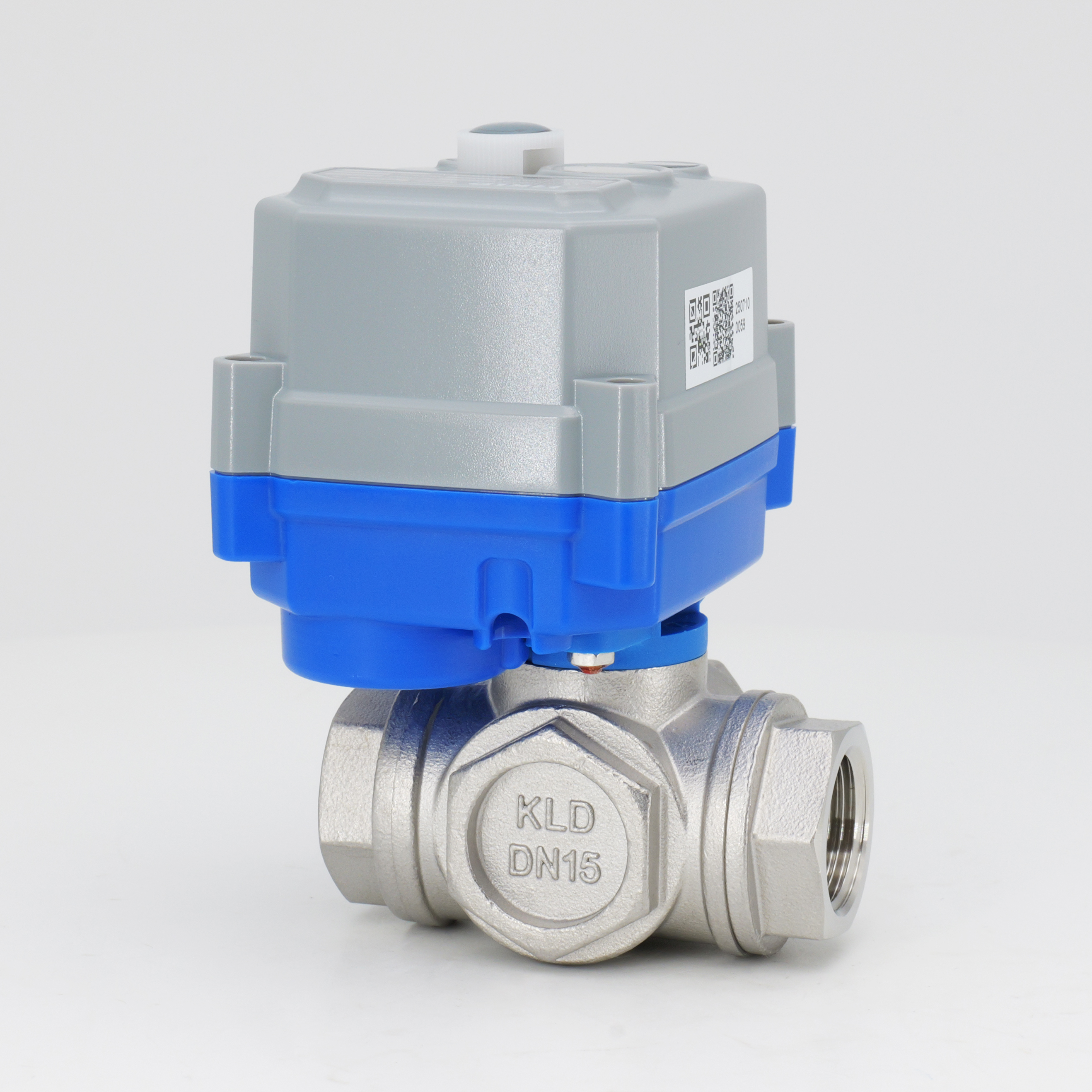

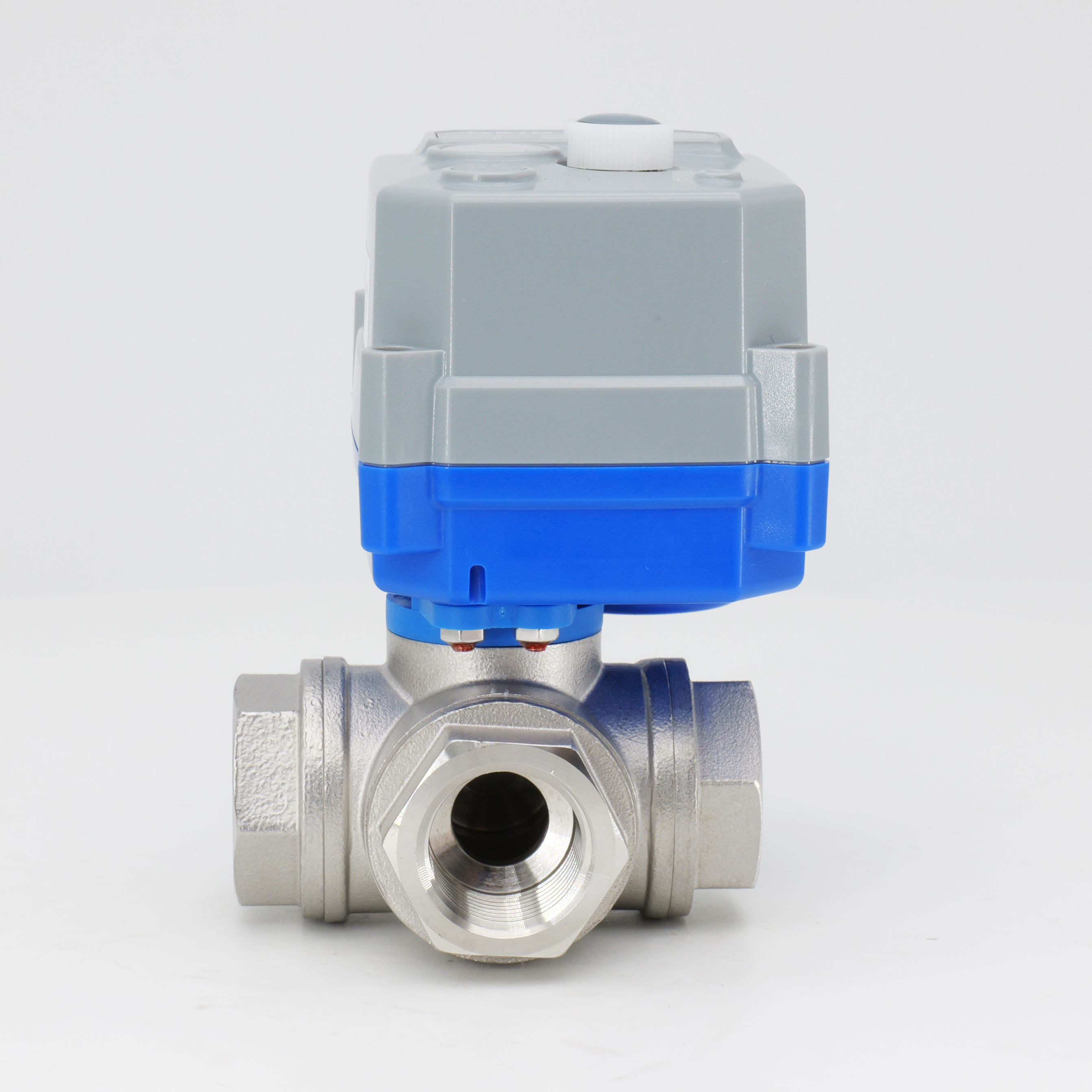

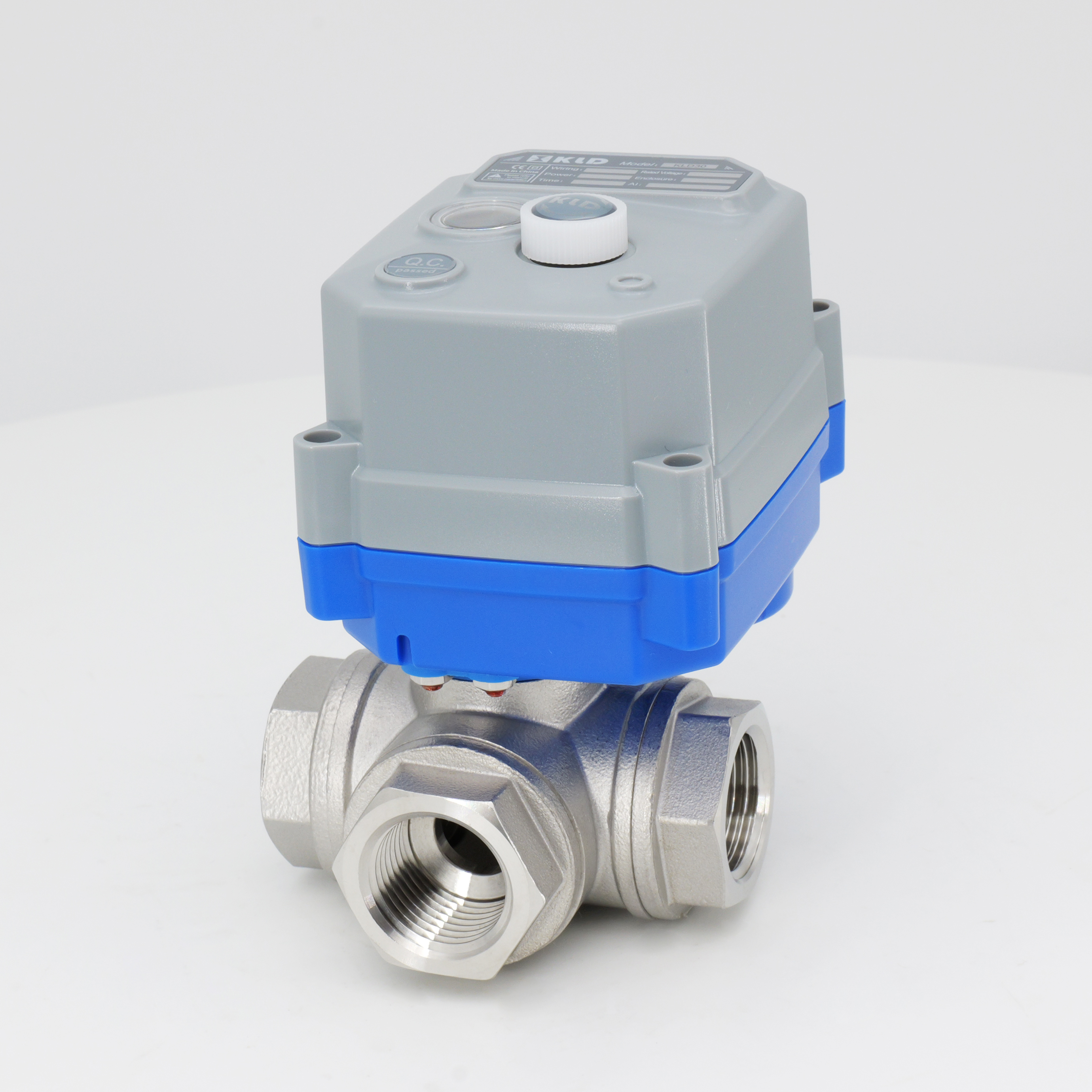

KLDLe robinet à tournant sphérique motorisé à 3 voies 30S/SJ (horizontal) est conçu pour une installation horizontale avec des raccords filetés femelles. Disponible en deux variantes — le 30S avec volant de commande manuelle et le 30SJ sans — il offre un fonctionnement flexible pour diverses exigences de processus. Le corps de la vanne est fabriqué en laiton nickelé, en acier inoxydable 304 ou 316L, associé à une bille 304/316L et à des sièges en PTFE pour une excellente résistance à la corrosion et une compatibilité chimique. Dotée d'un couple nominal de 3 N·m et d'une protection IP67, cette vanne offre des performances fiables dans les environnements exigeants. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Fabriqué sous un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée à 3 voies (horizontale)
Tailles : DN8, DN10, DN15, DN20, DN25
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température du fluide : 0–100°C / 120°C / 150°C
Température ambiante : -20°C à 45°C (personnalisable) ※1
KLD Vanne à bille motorisée à 3 voies 30S/SJ (horizontale) largement utilisée dans l'automatisation industrielle, les contrôleurs intelligents d'économie d'eau, les systèmes de protection de l'environnement et les installations de traitement de l'eau. La conception compacte convient aux petits équipements et aux espaces d'installation restreints, tandis que la configuration à 3 voies en L ou en T permet un contrôle polyvalent de la direction du flux pour les fluides liquides et gazeux. Convient aux applications d'approvisionnement en eau, de drainage et à faible débit. Les supports de montage haute température en option étendent la plage de fonctionnement jusqu'à 200 °C pour les environnements de processus exigeants.
※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.
① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.
② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.
Applications
Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

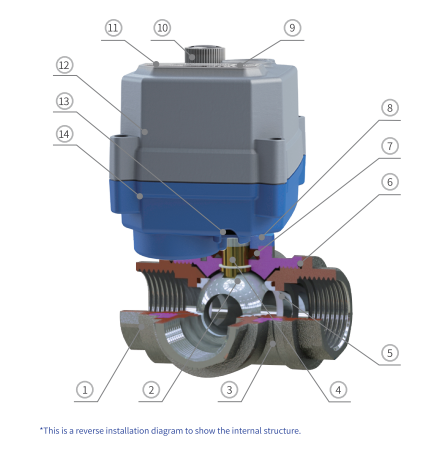

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Bonnet | Laiton nickelé /304/316L/2507 | 3 |
| 2 | Boule (type L/T) | 304/316L/Bille spéciale résistante à l'usure/ 2507 | 1 |
| 3 | Corps | Laiton nickelé /304/316L/2507 | 1 |
| 4 | Tige | Laiton/304/316L/2507 | 1 |
| 5 | Siège de balle ※3 | Ptfe | 4 |
| 6 | Joint de capot | EPDM/NBR/FPM ※4 | 3 |
| 7 | Joint de tige | EPDM/NBR/FPM ※4 | 1 |
| 8 | Support de montage | PA66 | 1 |
| 9 | Fenêtre de vue | PC transparent | 1 |
| 10 | Volant ※5 | POM | 1 |
| 11 | Étiquette | PC | 1 |
| 12 | Capot supérieur | Alliage PC ※6 | 1 |
| 13 | Contre-écrou de presse-étoupe | PA66 | 1 |
| 14 | Couvercle inférieur | Alliage PC ※4 | 1 |
※3 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※4 D'autres matériaux sont personnalisables.
※5 série 30SJ sans volant.
※6 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

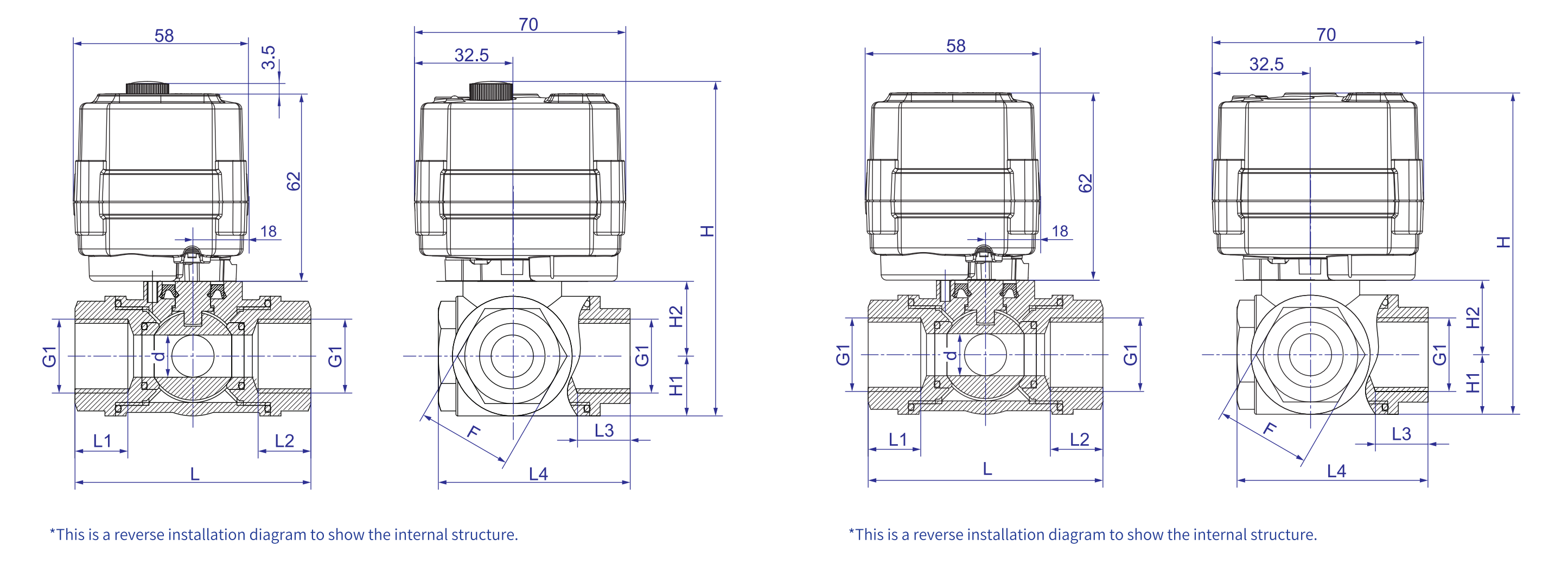

| Dimensions-30S 【DN8-DN25】 | Dimensions-30SJ 【DN8-DN25】 |
 | |
Dimensions (mm)
| Type de corps | Type de connexion | DN | d | L1 = l2 = l3 | L | L4 | H | H1 | H2 | F | G1 | Matériel | W (kg) | ||
| 30S | 30SJ | ||||||||||||||
| 3 voies horizontales | Filetage femelle complet | DN8 | 6 | 11.7 | 50 | 38.5 | 94.75 | 91.25 | 11.00 | 18.25 | 17 | G1 / 4 ' | Cu/304/316L | - | |
| Dn10 | 8 | 13.0 | 55 | 44.0 | 97.75 | 94.25 | 13.00 | 19.25 | 20 | G3 / 8 ' | 304 | - | |||
| DN15 | 12 | 15.0 | 67 | 54.5 | 103.75 | 100.25 | 17.00 | 21.25 | 27 | G1 / 2 ' | Cu/304/316L | - | |||
| Dn20 | 15 | 15.0 | 77 | 64.0 | 109.00 | 105.50 | 20.25 | 23.25 | 31 | G3 / 4 ' | Cu/304/316L | - | |||
| DN25 | 15 | 18.0 | 94 | 72.5 | 109.00 | 105.50 | 20.25 | 23.25 | 38 | G1 ' | Cu/304/316L | - | |||
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
4. Pour des températures moyennes de 100°C à 150°C, un support de montage haute température est requis. Hauteur hors tout = H + 33 mm.
5. Pour des températures moyennes de 150°C à 200°C, un support de montage haute température est requis. Hauteur hors tout = H + 56 mm.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Direction de flux
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
