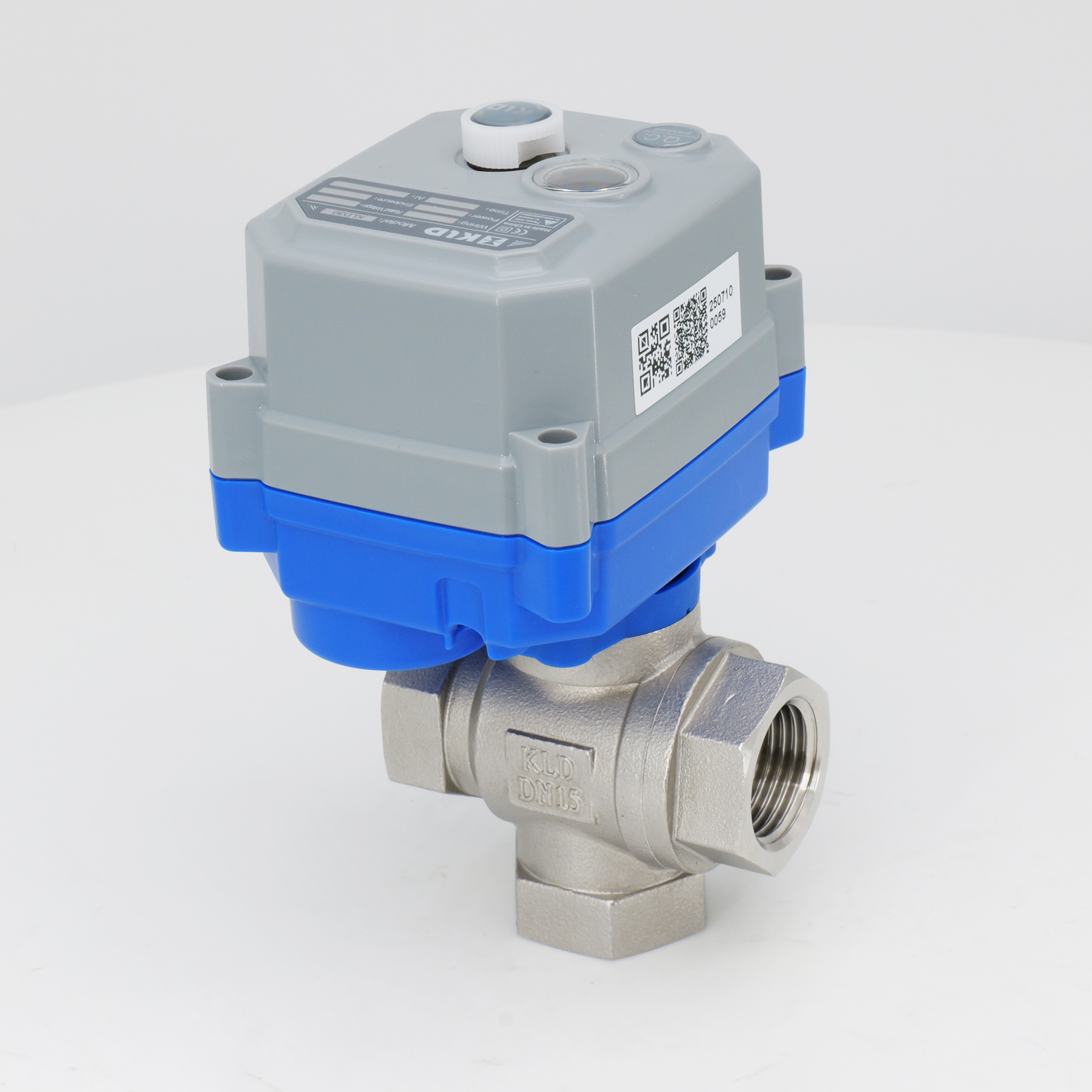

KLDVanne à bille motorisée à 3 voies 30S/SJ (verticale)

KLDVanne à bille motorisée à 3 voies 30S/SJ (verticale)

Caractéristiques:

70 000 cycles (assemblage complet)

500 000 cycles (actionneur amélioré) ※ 1

Dimension mini, convient aux petits équipements
La commande manuelle est facultative
Plusieurs modèles de flux en option

※1 Données déterminées dans des conditions de tests en laboratoire ; les performances réelles peuvent varier sur place.


État de disponibilité:



enquête Ajouter au panier

Description du produit

Description

Ce robinet à tournant sphérique motorisé à 3 voies marche/arrêt normal de la série KLD30S/SJ est conçu pour une installation verticale. Il est disponible dans les tailles DN15 à DN25 avec filetage femelle ou raccords filetés mâle et femelle. Le corps de la vanne est disponible en laiton nickelé, en acier inoxydable 304 ou 316L. Plusieurs types de billes sont proposés : port en L simple, port en L double et 3 voies simplifiées. La conception à port en L unique garantit une commutation de débit sans mélange d'eau. Les sièges de bille en PTFE assurent une étanchéité fiable. Le modèle 30S comprend un volant de commande manuelle. Le 30SJ l'omet pour les installations compactes. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Des supports de montage haute température sont disponibles pour des fluides jusqu'à 200°C. Fabriqué selon un système de gestion de la qualité ISO 9001.

Spécifications techniques

Type de vanne : vanne à bille motorisée à 3 voies (verticale)
Tailles: DN15, DN20, DN25
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température du fluide : 0–100°C / 120°C / 150°C
Température ambiante : -20°C à 45°C (personnalisable) ※1

Cette vanne est largement utilisée dans les applications d'automatisation industrielle, de traitement de l'eau et de dérivation de fluides. La conception verticale à 3 voies permet des configurations de tuyauterie compactes avec plusieurs chemins d'écoulement. La boule Single L-Port assure une commutation sans mélange d'eau entre deux prises. Idéal pour les contrôleurs intelligents d’économie d’eau et les systèmes de protection de l’environnement. L'option simplifiée à 3 voies (DN15) offre un contrôle de débit avec un orifice de 5,5 mm. Les variantes de filetage mâle et femelle permettent une installation flexible dans des espaces restreints.

※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.

① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.

② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.

Applications

Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau

Tableau des câblages et des paramètres électriques

Sans commande manuelle 【30SJ】

Câblage	Tension nominale	Plage de tension	Max. Pouvoir	Courant de fonctionnement	Courant de repos	Fusible externe ※2
B3(S) BD3(S)	DC5V	DC4-8V	4W	≤55mA	15 ± 5 mA	2A
	Dc12v	DC10-15V	4W	≤30mA	15 ± 5 mA	1A
	Dc24v	DC20-28V	4W	≤40mA	10 ± 5 mA	1A
	AC220V	AC95-265V	7W	≤10mA	10 ± 5 mA	1A
KT2(S) KT32(S)	DC5V	DC4-8V	7W	≤1,1A	20 ± 5 mA	3A
	Dc12v	DC10-15V	10W	≤835mA	20 ± 5 mA	2A
	Dc24v	DC20-28V	10W	≤420mA	20 ± 5 mA	1A
	AC220V	AC95-265V	15W	≤70mA	10 ± 5 mA	1A

Avec commande manuelle 【30S】

Câblage	Tension nominale	Plage de tension	Max. Pouvoir	Courant de fonctionnement	Courant de repos	Fusible externe ※2
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44	Dc12v	DC10-15V	8W	≤120mA	70 ± 5 mA	2A
	AC / DC24V	AC16-30V	7W	≤100mA	40 ± 5 mA	1A
		DC16-40V
B3(J) BD3(J) B33(J)	AC220V	AC95-265V	10W	≤25mA	10 ± 5 mA	1A
KT2(S/J) KT32(S/J)	Dc12v	DC10-15V	10W	≤920mA	35 ± 5 mA	2A
	AC / DC24V	AC12-30V	12W	≤520mA	35 ± 5 mA	2A
		DC12-40V
KT2(J) KT32(J)	AC220V	AC95-265V	19W	≤90mA	20 ± 5 mA	1A

Grande vitesse

Câblage

Tension nominale

Plage de tension

Max. Pouvoir

Courant de fonctionnement

Courant de repos

Fusible externe ※2

B3(J)

BD3(J

Dc24v

DC20-26V

12W

≤300mA

15 ± 5 mA

2A

KT2(J)

KT32(J)

Dc24v

DC20-26V

25W

≤1,05A

25 ± 5 mA

3A

※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.

Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

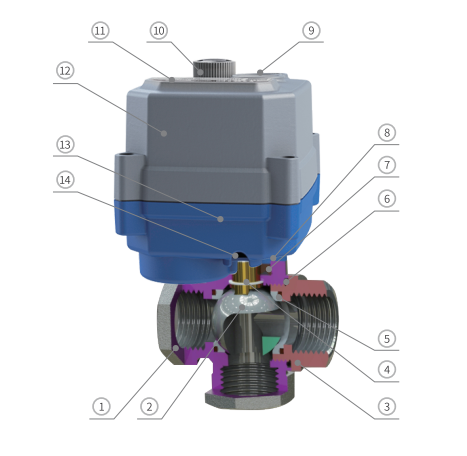

Diagramme des composants principaux

Composants principaux

Non.	Partie	Matériel	Qté
1	Bonnet	Laiton nickelé/304/316L/2507	1
2	Ballon (Simple L/Double L /Type 3 voies simplifié)	304/316L/PPO /Bille spéciale résistante à l'usure/2507	1
3	Corps	Laiton nickelé /304 /316L/2507	1
4	Tige	Laiton/304/316L/2507	1
5	Siège de balle ※3	Ptfe	2
6	Joint de capot	EPDM/NBR/FPM ※4	1
7	Joint de tige	EPDM/NBR/FPM ※4	1
8	Support de montage	PA66	1
9	Fenêtre de vue	PC transparent	1
10	Volant ※5	POM	1
11	Étiquette	PC	1
12	Capot supérieur	Alliage PC ※6	1
13	Couvercle inférieur	Alliage PC ※6	1
14	Contre-écrou de presse-étoupe	PA66	1

※3 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.

※4 D'autres matériaux sont personnalisables.

※5 série 30SJ sans volant.

※6 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

Dimensions-30S [Filetage femelle] [DN15-DN25]	Dimensions-30SJ [Filetage femelle] [DN15-DN25]

Dimensions (mm)

Type de corps	Type de connexion	DN	d	L1 = l2 = l3	L	H		H1	H2	F	G1	Matériel	W (kg)
Type de corps	Type de connexion	DN	d	L1 = l2 = l3	L	30S	30SJ	H1	H2	F	G1	Matériel	W (kg)
Verticale à 3 voies	Filetage femelle complet	DN15	13	13	57	115.25	111.75	28.5	21.25	27	G1 / 2 '	Cu/304/316L	0.49
		Dn20	18	16	70	128.25	124.75	37.0	25.75	32	G3 / 4 '	304 / 316L	0.62
		DN25	18	18	76	135.25	131.75	44.0	25.75	38	G1 '	Cu/304/316L	0.72

Note:

1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.

2. Tolérance d'assemblage : ±2 mm.

3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.

4. Pour des températures moyennes de 100°C à 150°C, un support de montage haute température est requis. Hauteur hors tout = H + 33 mm.

5. Pour des températures moyennes de 150°C à 200°C, un support de montage haute température est requis. Hauteur hors tout = H + 56 mm.

Attention:

1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !

2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
