Description

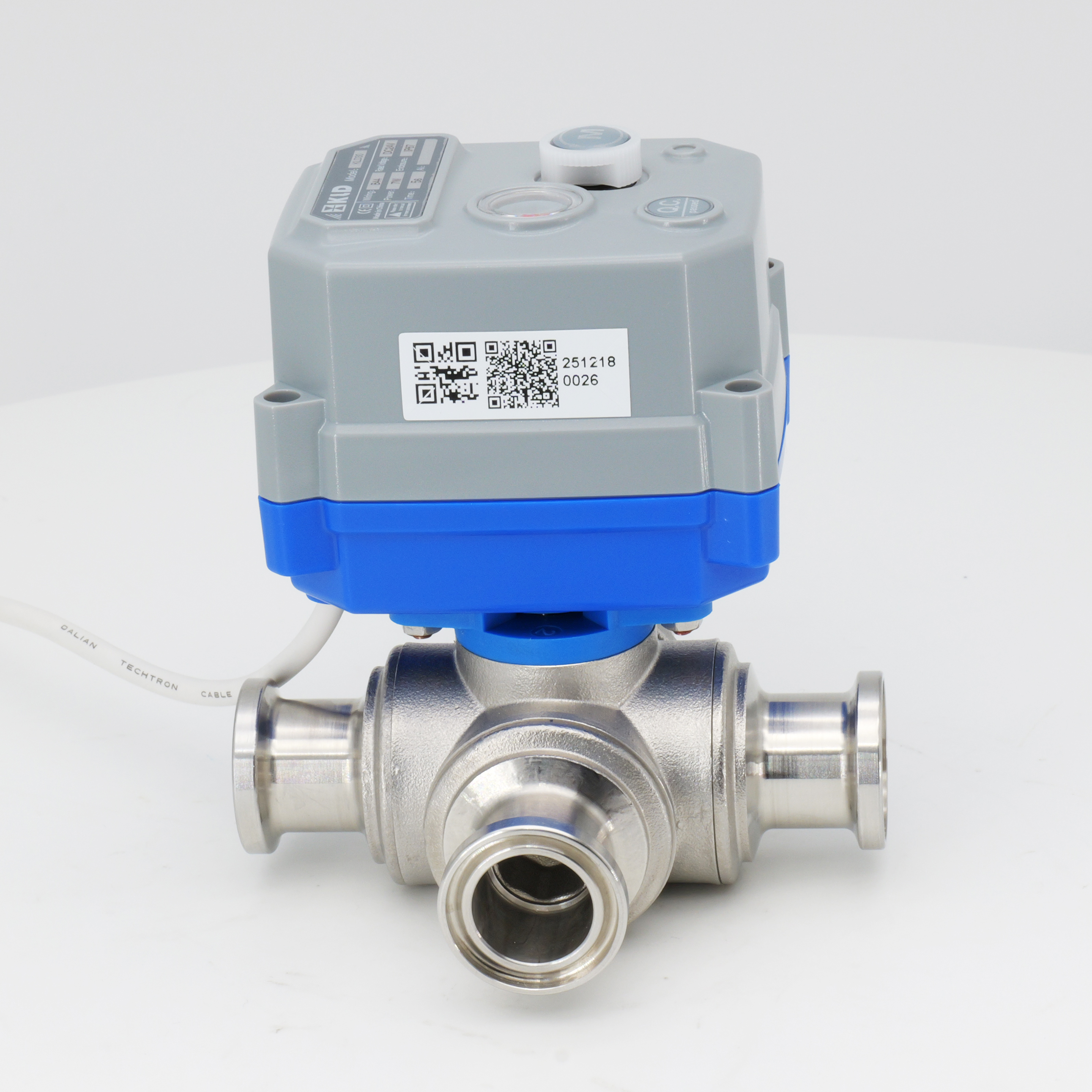

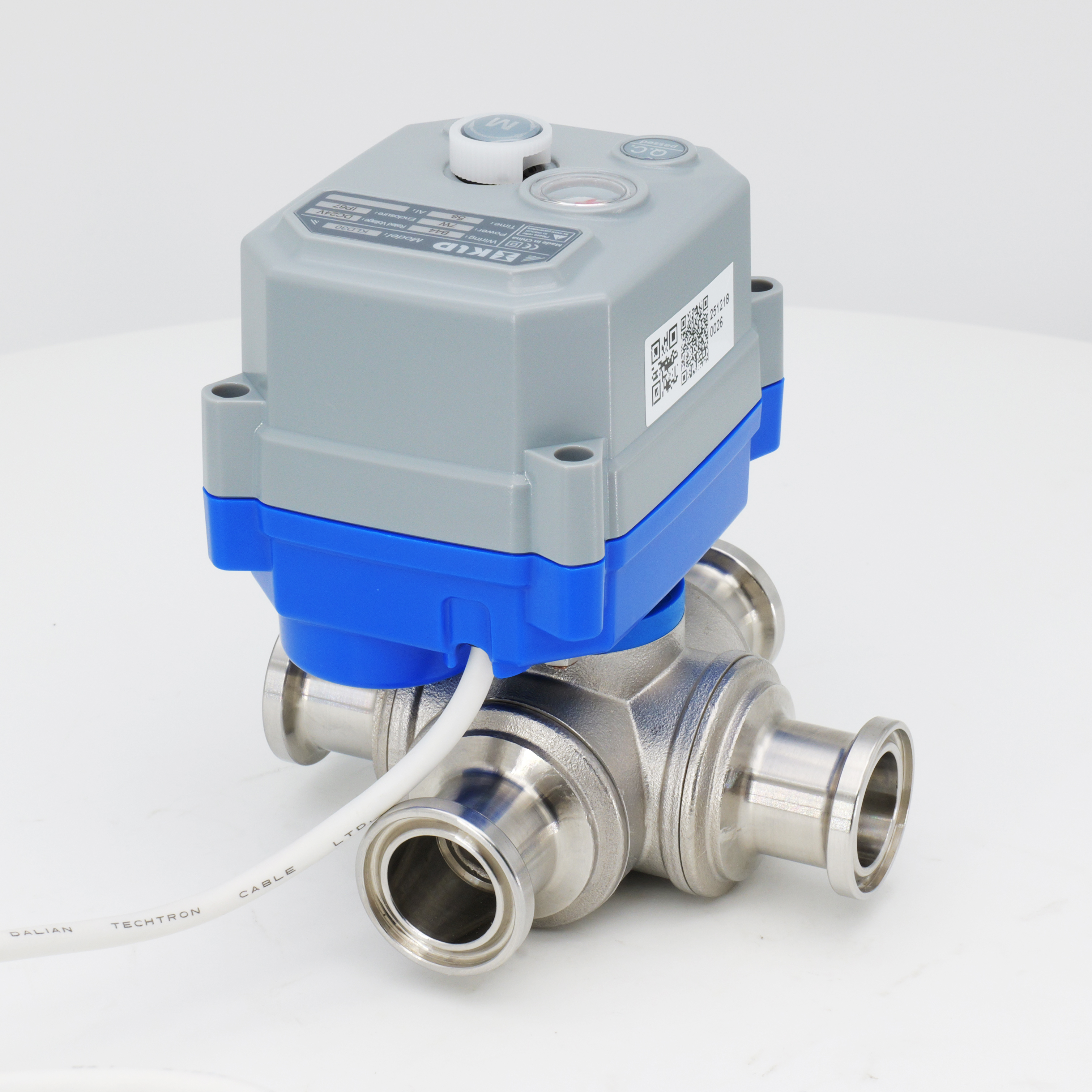

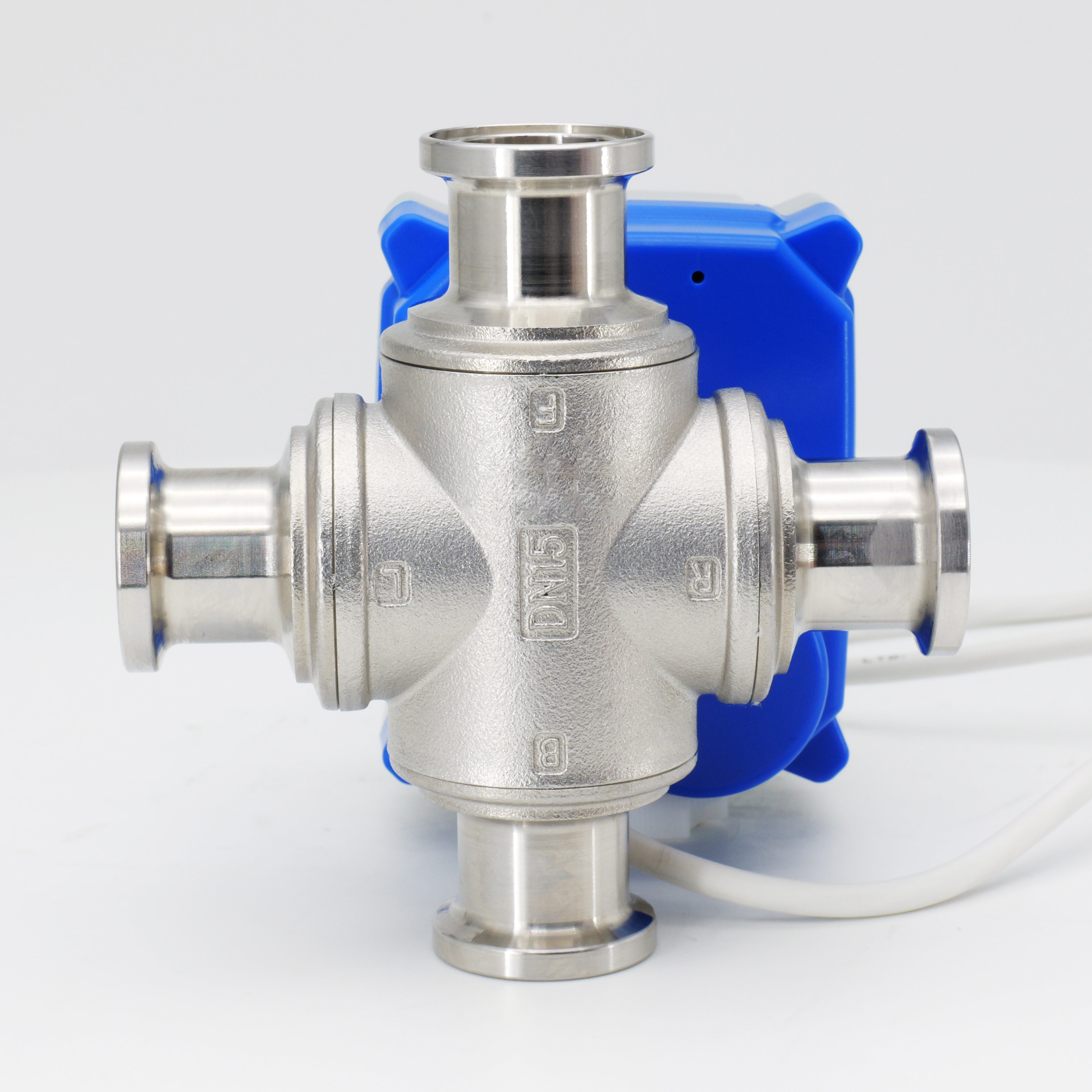

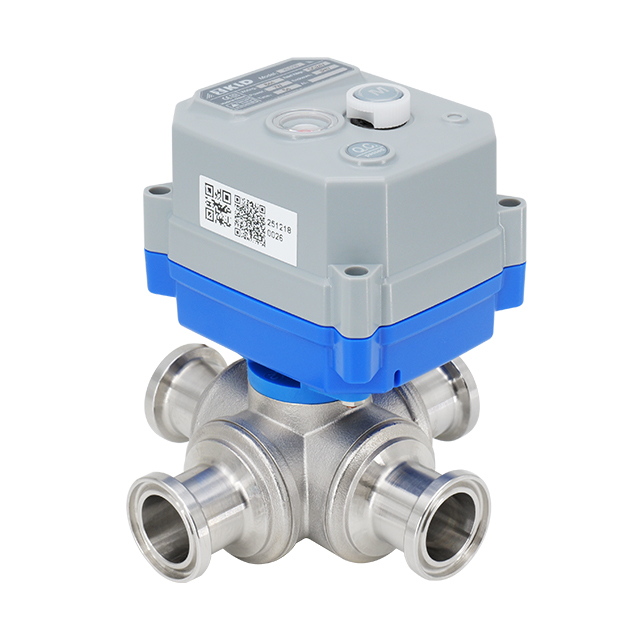

Le robinet à tournant sphérique motorisé à 4 voies marche/arrêt normal de la série KLD30S/SJ est doté de connexions à assemblage rapide. Il est conçu pour les applications DN15. Le corps et la bille de la vanne sont fabriqués en acier inoxydable 304 ou 316L pour une excellente résistance à la corrosion. Plusieurs modèles de flux sont pris en charge : T-Port, L-Port, I-Port et Double L-Port 90°, offrant des options flexibles de routage du flux. Le modèle 30S comprend un volant de commande manuelle, tandis que le 30SJ l'omet pour les installations compactes. L'actionneur peut être mis à niveau jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Les sièges de bille en PTFE assurent une étanchéité fiable. Fabriqué selon un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée à 4 voies (horizontale)
Tailles : DN15
Pression: maximum 1,0 MPa (PN10)
Débit : varie selon le milieu
Température du fluide : 0–100°C / 120°C / 150°C
Température ambiante : -20°C à 45°C (personnalisable) ※1
Cette vanne est largement utilisée dans les applications de dérivation et de mélange de fluides dans les environnements sanitaires. Les connexions Tri-Clamp permettent une installation rapide et un entretien facile. Convient pour le traitement de l'eau, la transformation des aliments et les systèmes pharmaceutiques. Prend en charge jusqu'à quatre directions d'écoulement par vanne, réduisant ainsi la complexité de la tuyauterie. Notez qu'un mélange d'eau peut se produire pendant la rotation de la balle. La conception horizontale compacte à 4 voies permet d'économiser de l'espace dans les équipements d'automatisation. Les fluides liquides et gazeux sont compatibles.
※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.
① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.
② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.
Applications
Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

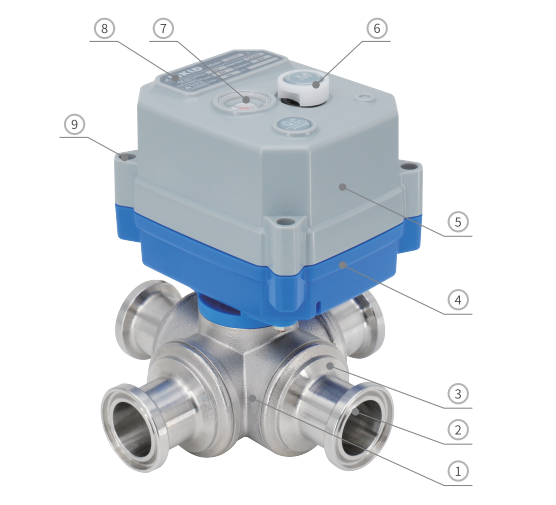

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Corps | 304 /316L | 1 |
| 2 | Balle | 304 /316L | 1 |
| 3 | Bonnet | 304 /316L | 4 |
| 4 | Couvercle inférieur | Alliage PC ※3 | 1 |
| 5 | Capot supérieur | Alliage PC ※3 | 1 |
| 6 | Volant ※4 | POM | 1 |
| 7 | Fenêtre de vue | PC transparent | 1 |
| 8 | Étiquette | PC | 1 |
| 9 | Vis | 304 | 4 |
| * 1 | Contre-écrou de presse-étoupe | PA66 | 1 |
| *2 | Tige | Laiton /304 / 316L | 1 |
| *3 | Siège de balle ※5 | Ptfe | 4 |
| *4 | Joint de capot | EPDM/NBR/FPM ※6 | 3 |
| *5 | Joint de tige | EPDM/NBR/FPM ※6 | 1 |
※3 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※4 séries 30SJ sans volant.
※5 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※6 D'autres matériaux sont personnalisables.

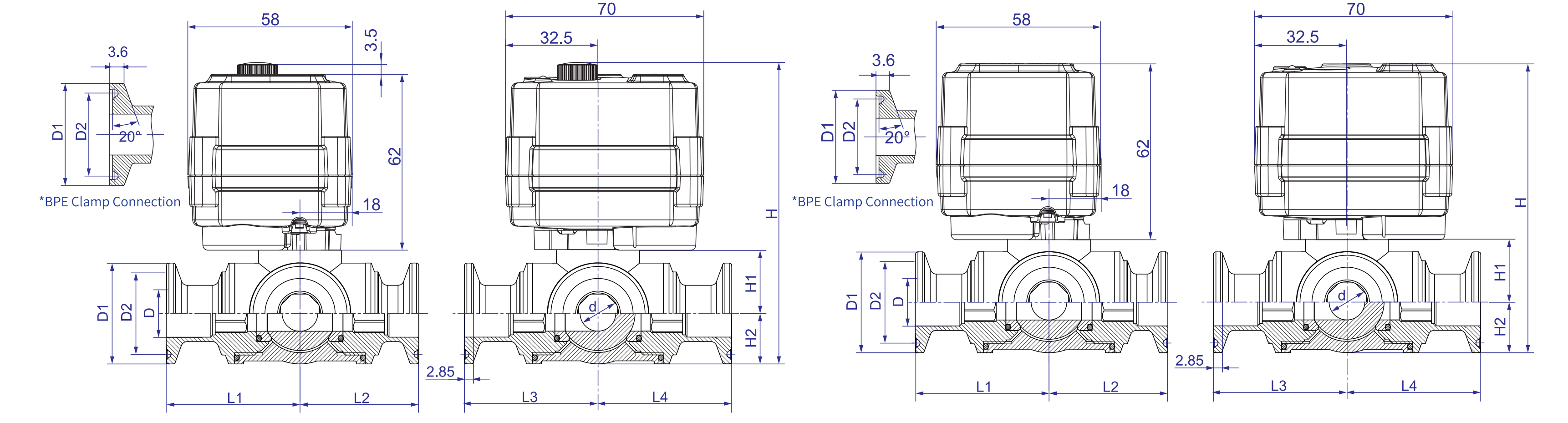

| Dimensions-30S 【DN15】 | Dimensions-30SJ 【DN15】 |
 | |
Dimensions (mm)
| Type de corps | Type de connexion | DN | d | D | D1 | D2 | L1=L3=L4 | L2 | H1 | H2 | H | W (kg) | ||||||
| 30S | 30SJ | |||||||||||||||||
| 4 voies horizontales | Tri-clamp | DN15 | 12 | 16 | 34 | *25(BPE) | 25.4 | 27.5 | *20.3(BPE) | 20.2 | 45 | 40 | 45 | 21.25 | 17 | 103.75 | 100.25 | - |
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
4. Pour des températures moyennes de 100°C à 150°C, un support de montage haute température est requis. Hauteur hors tout = H + 33 mm.
5. Pour des températures moyennes de 150°C à 200°C, un support de montage haute température est requis. Hauteur hors tout = H + 56 mm.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.

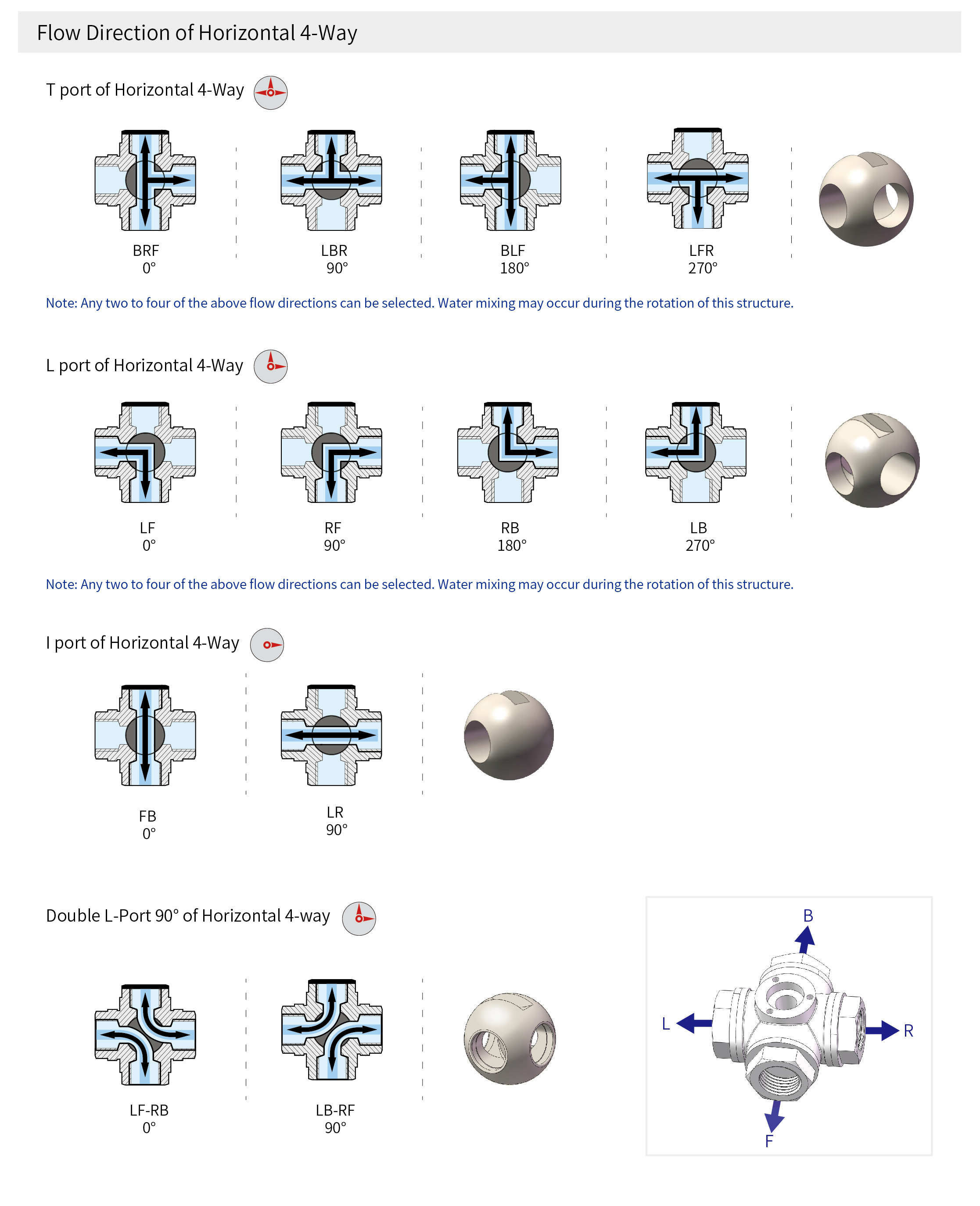

Direction de flux
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
