Description

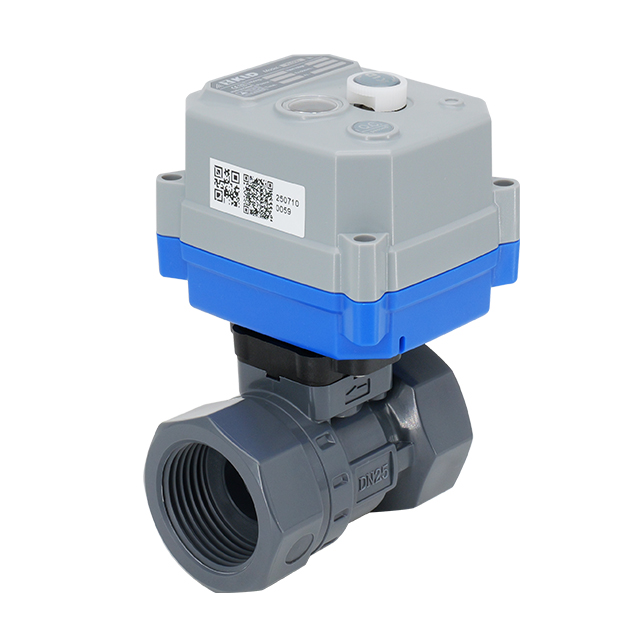

Le robinet à tournant sphérique motorisé à 2 voies KLD30S/SJ Normal On/Off est fabriqué en UPVC et comporte des alésages de réduction. Il est conçu pour manipuler des fluides corrosifs tels que les acides et les alcalis. Le corps de la vanne, la bille et le chapeau sont fabriqués en UPVC. Les tailles DN15 et DN20 sont obtenues en fixant des alésages de réduction sur le corps de vanne standard DN25. Disponible avec filetage femelle ou connexions femelles. Le siège de la bille est en PTFE et la tige utilise de l'UPVC avec un insert en acier inoxydable 304. Le modèle 30S comprend un volant de commande manuelle. Le 30SJ l'omet pour les installations compactes. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Il peut remplacer les électrovannes conventionnelles là où elles ne peuvent pas fonctionner de manière fiable. Fabriqué selon un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée en plastique à 2 voies
Tailles: DN15, DN20, DN25
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne : 0 à 45 °C
Température ambiante: -20 ° C à 45 ° C
Cette vanne est conçue pour la manipulation de fluides corrosifs dans le traitement de l'eau, la protection de l'environnement et l'automatisation industrielle. Les tailles DN15 et DN20 sont obtenues en fixant des alésages de réduction sur le corps de vanne standard DN25. Gère de manière fiable les acides, les alcalis et les fluides agressifs. Convient aux fluides liquides et gazeux. Souvent spécifié comme remplacement d’électrovanne dans des environnements corrosifs.
Applications
Utilisé pour les milieux corrosifs tels que les acides et les alcalis, etc.
Remplace les électrovannes conventionnelles, en particulier là où elles ne peuvent pas fonctionner de manière fiable.
Protection de l'environnement, approvisionnement en eau et drainage, traitement de l'eau
Automatisation industrielle et autres petits équipements
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※1 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※1 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.
Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Corps | Upvc | 1 |
| 2 | Balle | Upvc | 1 |
| 3 | Bonnet | Upvc | 1 |
| 4 | Siège de balle ※2 | Ptfe | 2 |
| 5 | Joint de capot | EPDM/NBR/FPM ※3 | 1 |
| 6 | Joint de tige | EPDM/NBR/FPM ※3 | 1 |
| 7 | Couvercle inférieur | Alliage PC ※4 | 1 |
| 8 | Capot supérieur | Alliage PC ※4 | 1 |
| 9 | Fenêtre de vue | PC transparent | 1 |
| 10 | Volant ※5 | POM | 1 |
| 11 | Étiquette | PC | 1 |
| 12 | Support de montage | PA66 | 1 |
| 13 | Tige | PVC + 304 | 1 |
| * 1 | Contre-écrou de presse-étoupe | PA66 | 1 |
※2 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※3 D'autres matériaux sont personnalisables.
※4 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※5 série 30SJ sans volant.
| Dimensions-30S 【DN15-DN25】 | Dimensions-30SJ 【DN15-DN25】 |
 | |
Dimensions (mm)
| Type de corps | DN | d | G1 | L1 = l2 | L3 | L | H | H1 | H2 | F | Matériel | W (kg) | |||
| Fil | Douille | Fil | Douille | 30S | 30SJ | ||||||||||
| Alésage réducteur 2 voies | DN15 ※ | 14 | G1 / 2 ' | 20.2 | 13 | 13 | 34 | 73 | 115.5 | 112 | 23 | 26.25 | 43 | Upvc | - |
| Dn20 ※ | 14 | G3 / 4 ' | 25.0 | 16 | 13 | 34 | 73 | 115.5 | 112 | 23 | 26.25 | 43 | Upvc | - | |
| DN25 | 14 | G1 ' | - | 15 | - | 33 | 71 | 115.5 | 112 | 23 | 26.25 | 43 | Upvc | - | |
※ Ces tailles sont les diamètres après réduction de l'assemblage. La longueur hors tout après assemblage : L=73 mm.
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
