Description
Le robinet à tournant sphérique motorisé en plastique à 2 voies marche/arrêt normal de la série KLD30S/SJ est doté d'une construction en CPVC ou PVDF pour une résistance supérieure à la corrosion. Le corps de la vanne, le chapeau et la bille sont tous en plastique, offrant une résistance aux acides, aux alcalis et aux produits chimiques agressifs. La vanne fonctionne bien dans 2 les systèmes ClO Deux variantes sont disponibles : le 30S avec commande manuelle et le 30SJ sans. Les doubles raccords permettent une installation et un retrait rapides. L'actionneur produit un couple de 3 N·m. La protection est IP67. 3 et O. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Fabriqué sous un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée en plastique à 2 voies avec doubles raccords
Tailles: dn15, dn20
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne : 0 à 90 °C
Température ambiante: -20 ° C à 45 ° C
Cette vanne gère les fluides corrosifs. Elle remplace les électrovannes conventionnelles dans les environnements chimiques difficiles. Les applications incluent le traitement de l’eau, les systèmes acide/alcali, les systèmes au dioxyde de chlore et à l’ozone. Il s'adapte aux petits équipements et à l'automatisation industrielle. Les supports liquides et gazeux sont tous deux pris en charge. La conception compacte en plastique convient aux espaces restreints où les vannes métalliques se corrodent.
Applications
Utilisé pour les milieux corrosifs tels que les acides et les alcalis, etc.
Remplace les électrovannes conventionnelles, en particulier là où elles ne peuvent pas fonctionner de manière fiable.
Protection de l'environnement, approvisionnement en eau et drainage, traitement de l'eau
Automatisation industrielle et autres petits équipements
Excellent dans ClO 2les systèmes 3 , O
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※1 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※1 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

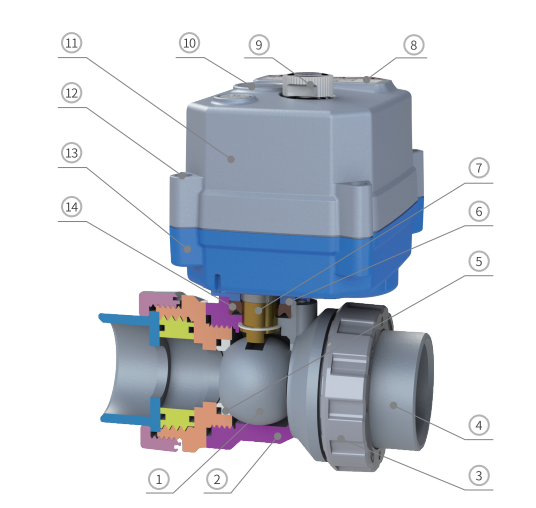

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Balle | CPVC/PVDF | 1 |
| 2 | Corps | CPVC/PVDF | 1 |
| 3 | Noix | CPVC/PVDF | 2 |
| 4 | Union | CPVC/PVDF | 2 |
| 5 | Siège de balle ※2 | Ptfe | 2 |
| 6 | Support de montage | PA66 | 1 |
| 7 | Tige | Cpvc | 1 |
| 8 | Étiquette | PC | 1 |
| 9 | Volant ※3 | POM | 1 |
| 10 | Fenêtre de vue | PC transparent | 1 |
| 11 | Capot supérieur | Alliage PC ※4 | 1 |
| 12 | Vis | 304 | 4 |
| 13 | Couvercle inférieur | Alliage PC ※4 | 1 |
| 14 | Joint de tige | EPDM/NBR/FPM ※5 | 1 |
| * 1 | Contre-écrou de presse-étoupe | PA66 | 1 |
※2 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※3 séries 30SJ sans volant.
※4 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※5 D'autres matériaux sont personnalisables.
| Dimensions-30S 【DN15-DN20】 | Dimensions-30SJ 【DN15-DN20】 |
 | |
Dimensions (mm)
| Type de corps | DN | d | G1 | L1 = l2 | L3 | L | H | H1 | H2 | F | W (kg) | |||
| Fil | Douille | Fil | Douille | 30S | 30SJ | |||||||||
| Alésage réduit 2 voies | DN15 | 14 | G1/2' ou NPT 1/2' | 20,3 (diamètre extérieur) | 18 | 18 | 50.5 | 102.5 | 111.5 | 108 | 23 | 23 | 46 | - |
| Dn20 | 14 | G3/4' ou NPT 3/4' | 25,3 (diamètre extérieur) | 18 | 18 | 50.5 | 102.5 | 111.5 | 108 | 23 | 23 | 46 | - | |
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
