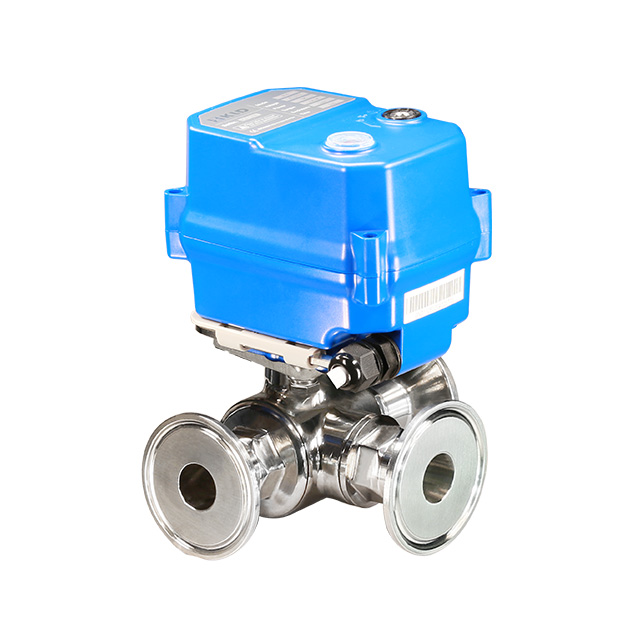

KLD 100 Vanne à billes motorisée à 3 voies pour assemblée rapide (tri-clamp)

KLD 100 Vanne à billes motorisée à 3 voies pour assemblée rapide (tri-clamp)

Caractéristiques:

Taille compacte, combinaisons pour petits équipements
La remplacement manuel est sûre et pratique
Longue durée de vie - 20 000 cycles ※ 1
Moteur sans balais, stable et fiable
Fonction de sécurité de l'échec disponible
2s à grande vitesse disponibles

※ 1 Les données sont sur l'état de l'environnement de laboratoire. Les applications différente peuvent différer.


État de disponibilité:



enquête Ajouter au panier

Description du produit

Description

KLDLe robinet à tournant sphérique motorisé à 3 voies 100 pour assemblage rapide (Tri-Clamp) est fabriqué en acier inoxydable 304 ou 316 et dispose d'un fonctionnement manuel et électrique, avec un matériau en acier inoxydable offrant une résistance à la corrosion pour garantir un fonctionnement stable à long terme. La vanne est entraînée par un moteur sans balais, garantissant des performances stables et fiables et une durée de vie plus longue par rapport à celle d'un moteur à balais.

Les spécifications techniques incluent

Type de soupape: valve à billes motorisée à trois voies
Tailles: φ19, φ25, φ32
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C

KLDLe robinet à tournant sphérique motorisé à 3 voies 100 pour assemblage rapide (Tri-Clamp) présente des avantages significatifs en termes de matériau, de fonctionnalité, de débit, de compatibilité avec les fluides, de plage de température et de pression nominale. Il s'agit d'un robinet à tournant sphérique haute performance avec une large gamme d'applications.

La haute vitesse est facultative.

CE approuvé

Applications

Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique

Données techniques

Couple nominal	Tension nominale	Pouvoir	Câblage	Temps de course	Classe de protection	Pression maximale	Temp.
6NM	Dc24v	24W	B2S / B3S / BD3S	2s	Type IP67 ou F	1.0MPA	0-100 ℃ ※ 2
10 nm / 6nm @ kt	AC / DC95-265V	12W / 18W @ KT	B3S / BD3S / KT32S	5s
	AC / DC24V		B2S / B3S / Bd3s / kt32s
	Dc12v
10nm	AC24V	12W	B3	10s
	AC110V
	AC220V

※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.

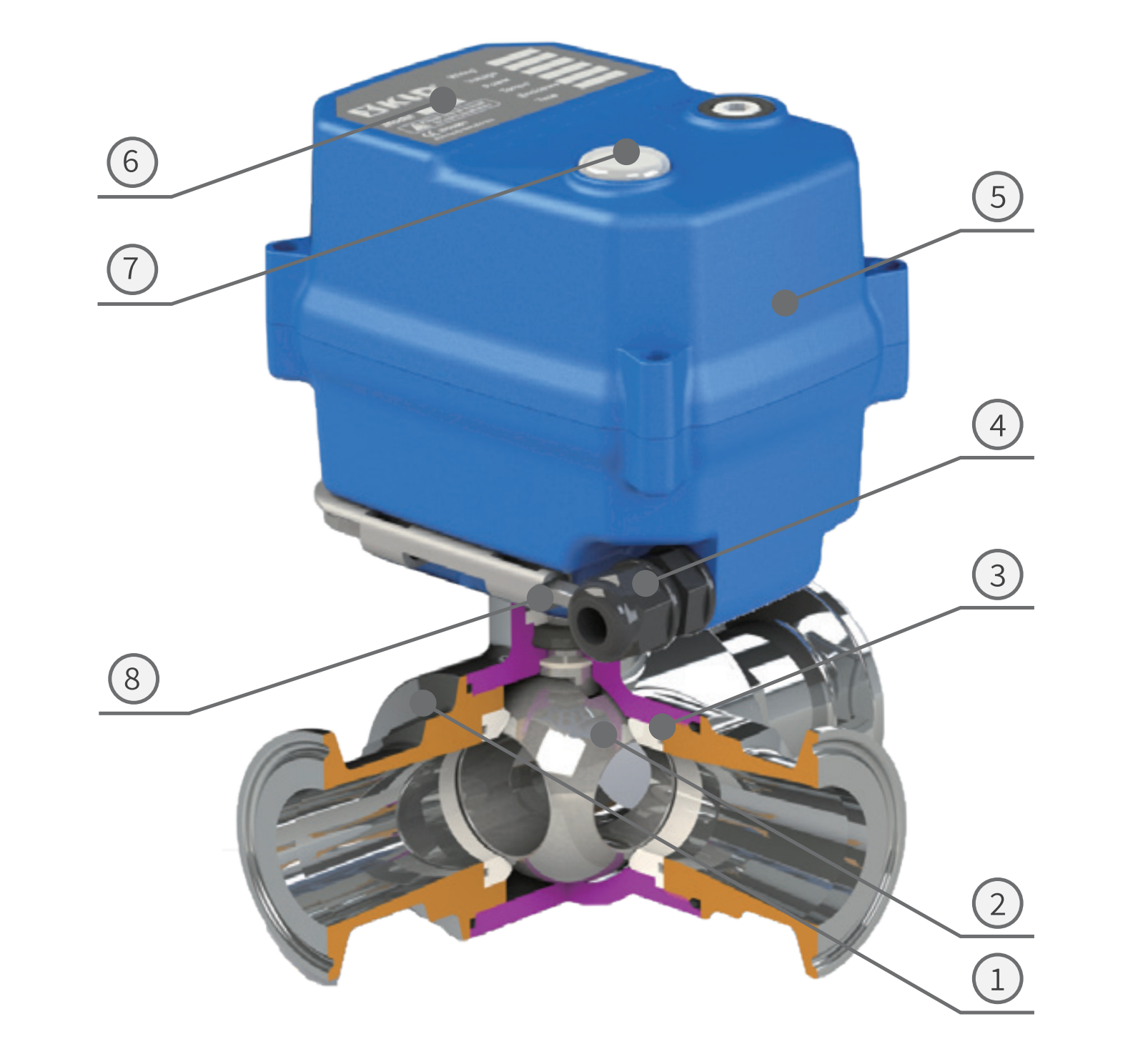

Diagramme des composants principaux

100-3way

Composants principaux

Non.	Composants	Matériel	Qté
1	Corps	304/316 / 316L	1
2	Balle	304/316 / 316L	1
3	Siège à balle	Ptfe	4
4	Connecteur de câble	Nylon, laiton plaqué en nickel	1
5	Logement	Alliage PC ※	1
6	Étiquette	PC	1
7	Fenêtre d'indication	PC transparent	1
8	Clé hexagonale	Outils	1

※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

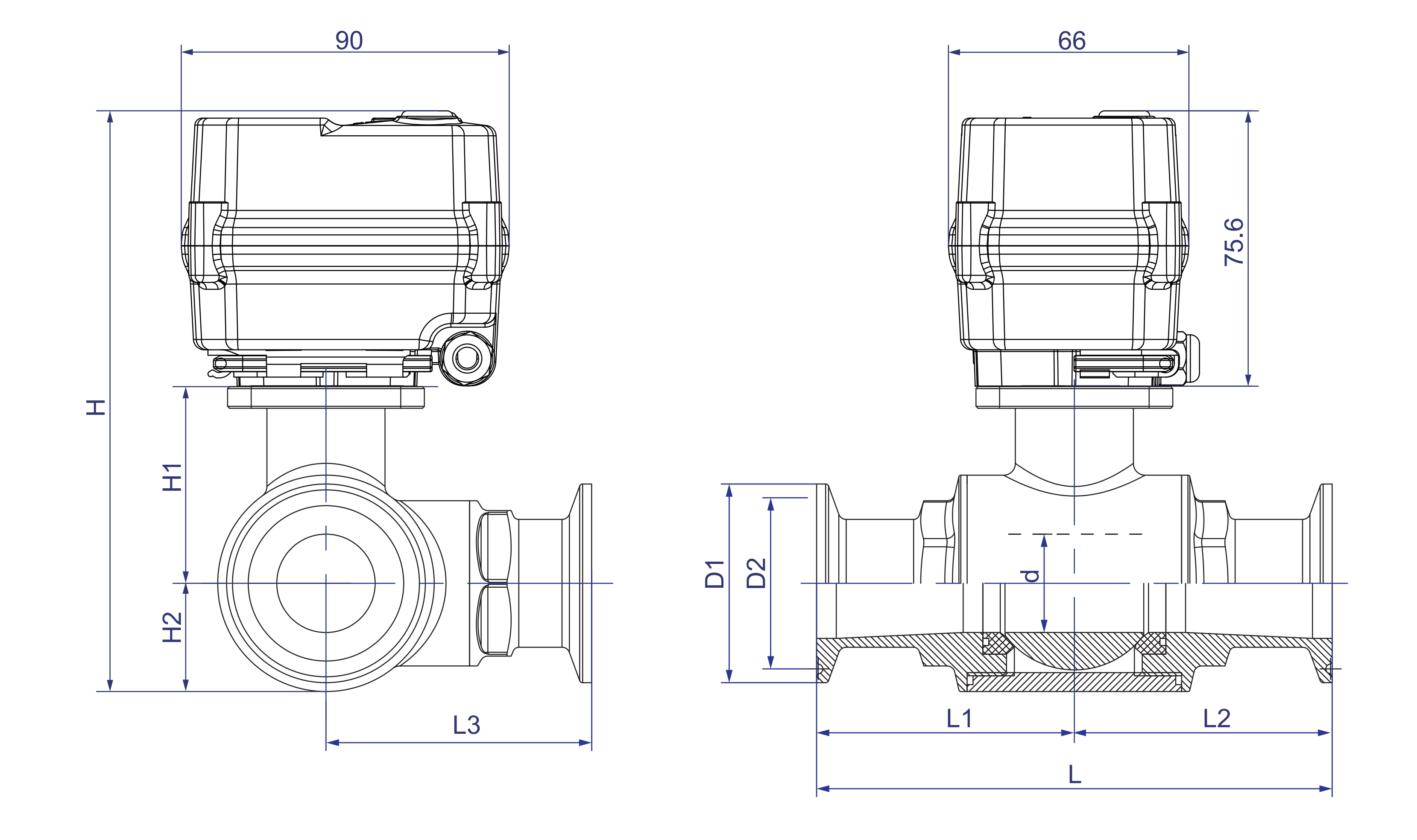

Dimensions [φ19- φ 32]

Dimensions (mm)

DN	d	D1	D2	L	L1 = l2	L3	H1	H2	H	W (kg)
Φ19	15	50.5	43.5	108	54.0	52.0	44.25	25.25	135.6	-
Φ25	20	50.5	43.5	125	62.5	60.0	45.75	25.25	146.6	-
Φ32	25	50.5	43.5	131	65.5	67.5	46.25	25.25	153.1	-

Direction de flux

Données fonctionnelles

Angle de rotation	90 ° ± 2 °
Degré de protection	IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023
Recharge manuelle	Céreille hexagonale assortie (uniquement en utilisant sans pouvoir)
Indicateur de position
