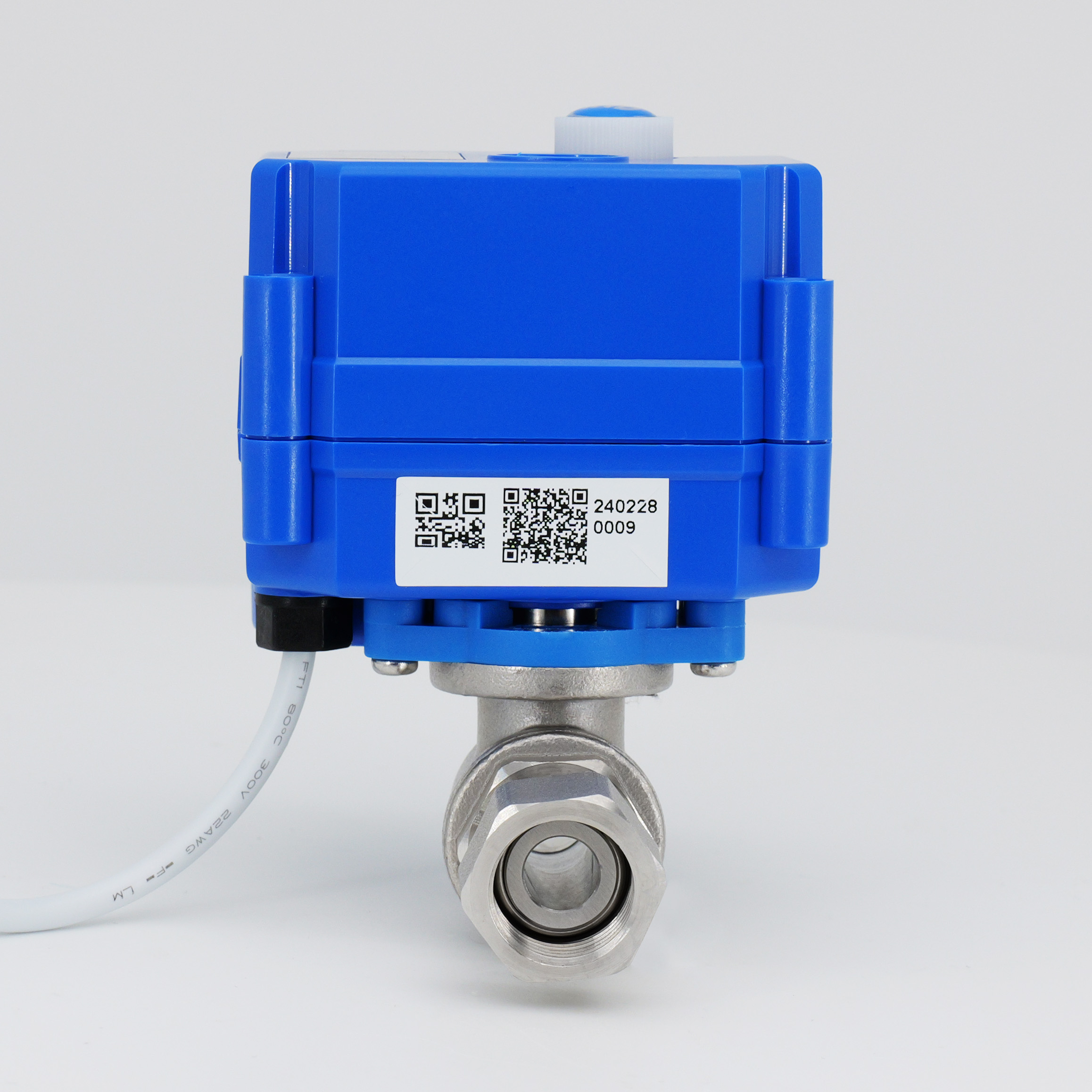

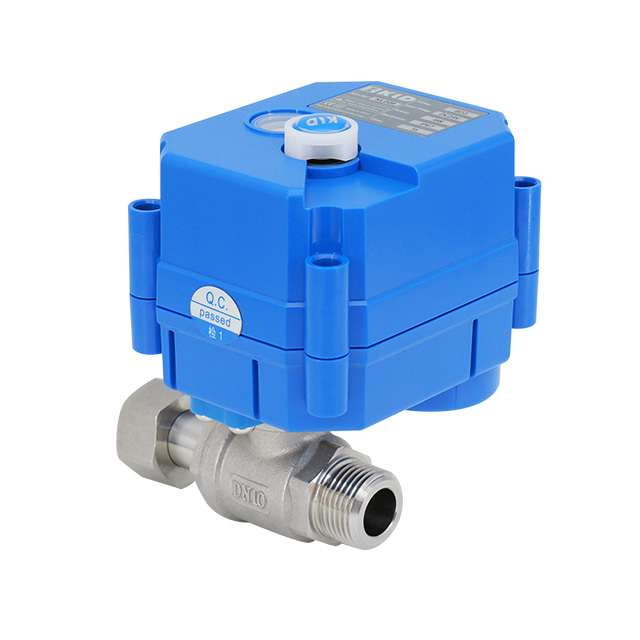

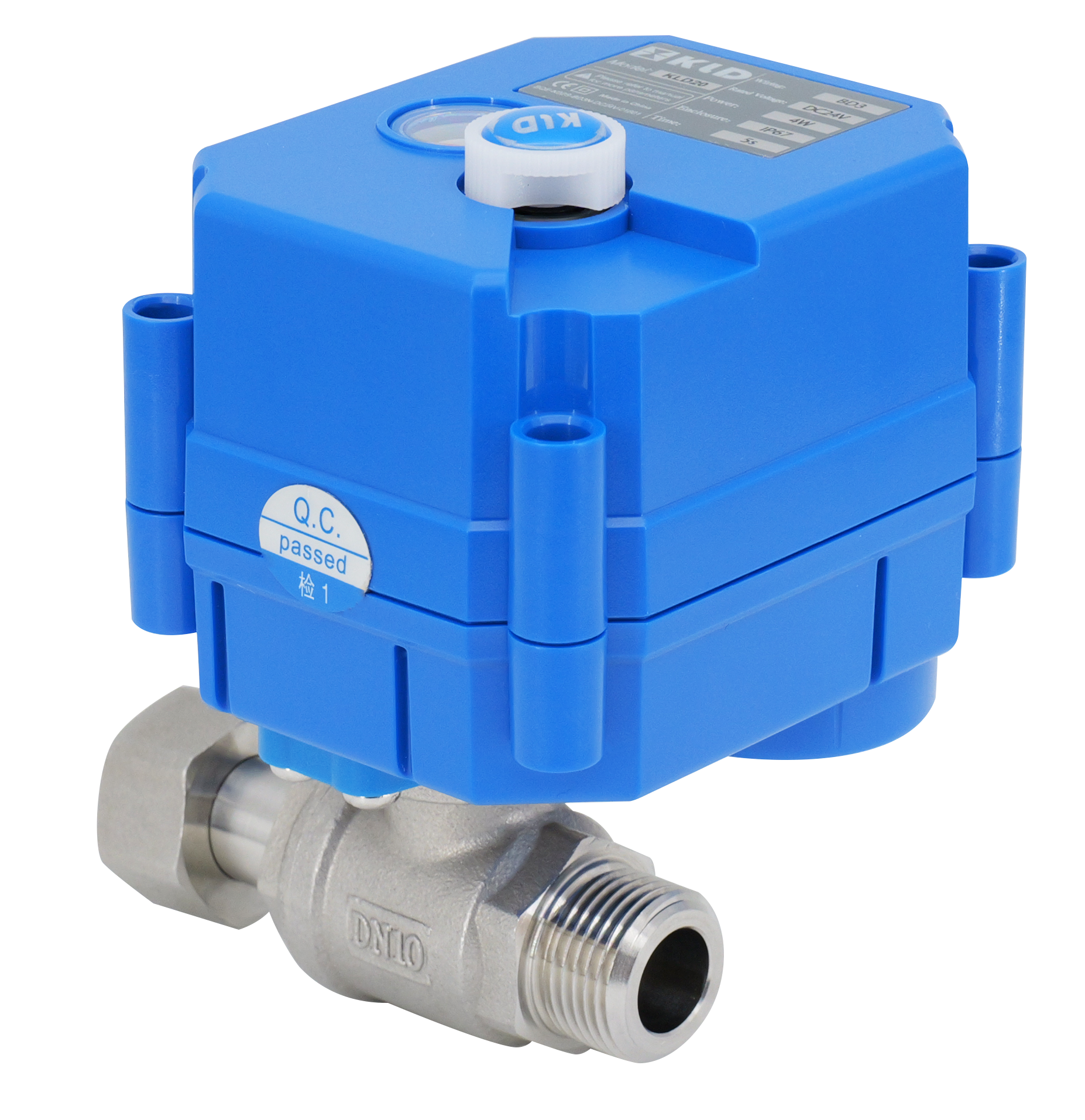

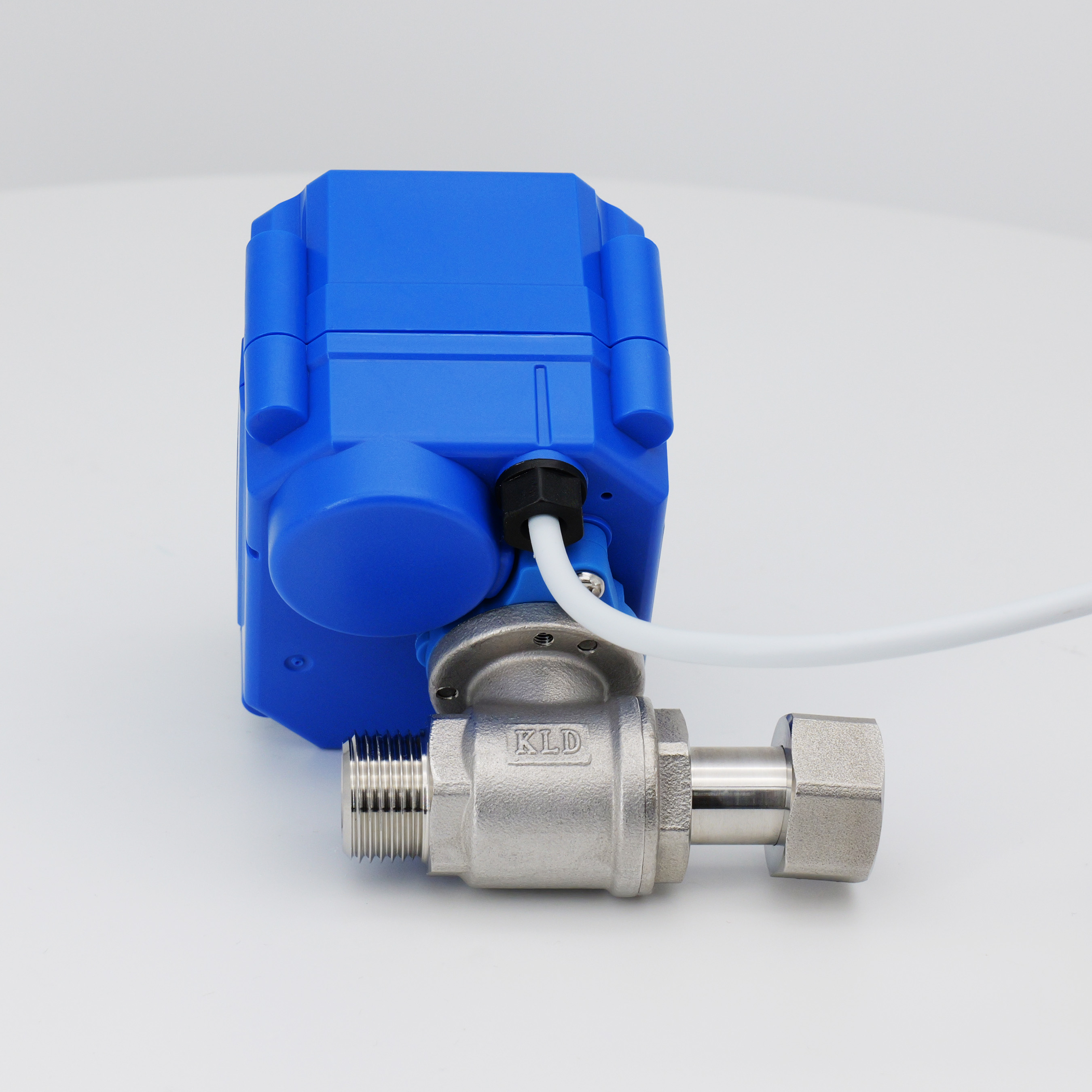

KLD 20S / SJ Super mini soupape à billes motorisés à 2 voies avec fil masculin + Union unique

Description

KLD 20S Super mini soupape à billes électriques bidirectionnelle adopte une méthode de connexion en fil extérieur à guichet unique, qui est compacte en structure, facile à démonter et à assembler, et adapté aux petits équipements. Il dispose d'une technologie de phoque flottante brevetée qui assure une longue durée de vie de 70 000 à 100 000 cycles. Il est composé de matériaux en acier inoxydable 304 et 316L pour une excellente durabilité et une fiabilité. La valve est équipée d'une fonction de remplacement manuelle à utiliser en cas de panne de courant et dispose d'un boîtier classé IP67 pour une protection améliorée contre la poussière et l'eau. Une version à grande vitesse en option avec un temps de marche / désactivation de 2 secondes est également disponible.

Les spécifications techniques incluent

• Type de soupape: vanne à billes électrique bidirectionnelle avec fil masculin + Sigle Union

• Diamètre: DN10, DN15, DN20

• Pression: maximum 1,0 MPa (PN10)

• Débit: variable avec taille et application de la vanne

• Température moyenne: 0 ° C à 100 ° C

• Température ambiante: -20 ° C à 45 ° C

Le KLD 20S soupape à billes bidirectionnel à grains à grains à grain unique est idéal pour les vannes de commande automatiques à petit volume. Il convient à la climatisation, au CVC, au traitement de l'eau, à l'industrie chimique, à un petit équipement de contrôle de l'automatisation et à des vannes de solénoïdes et des solénoïdes alternatifs ne peuvent pas fonctionner de manière stable dans l'environnement.

La version 2S de course rapide ou la longue durée de vie sont facultatives.

CE   approuvé

Une plifications

• HVAC

• Traitement de l'eau

• Processus chimique

• Petit équipement pour le contrôle automatique


• Remplacement de l'électrovanne, en particulier lorsque l'électrovanne ne peut pas fonctionner de manière fiable

Paramètres techniques

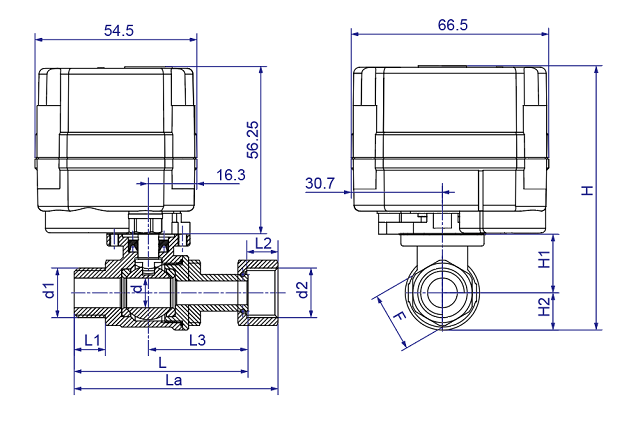

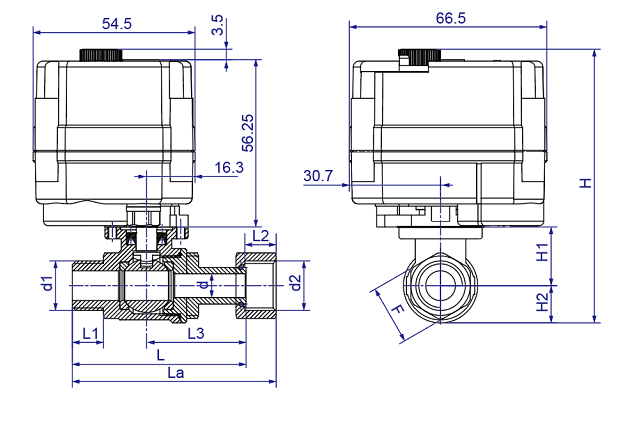

Dimensions

Taille de la connexion (unité: mm)

Instructions pour la remplacement manuel

• Il n'est autorisé à utiliser que lorsque la puissance est coupée.

• Soulevez la roue à main et tournez-la à gauche ou à droite jusqu'à ce que la soupape soit en place.

• Lorsque la marque de flèche sur l'indicateur est horizontale, la valve est activée; Lorsqu'il est vertical, la valve est éteinte.

• Appuyez sur la roue à main après avoir utilisé la remplacement manuel afin de fonctionner correctement lorsque l'alimentation est fournie.

Câblage

B2, B3, BD3, KT2 sont disponibles.Nous pouvons accepter la personnalisation des commentaires.Veuillez les ventes de contact pour plus de détails.

1. La durée de vie est les données de test dans l'état de 1,0 MPa, 200L / h, l'eau du robinet comme milieu de travail. Différentes occasions de travail influenceront la vie de service.


2. KLD 20S a une remplacement manuel; KLD 20j n'a pas de dépassement manuel, les autres paramètres sont les mêmes que KLD 20s.

3. Les actionneurs ne sont pas directs. Les actionneurs ne sont pas recommandés d'être vendus séparément.

4. La pression est testée dans une direction à sens unique.

※ 1 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ° C.

※ 2 Évitez le contact direct ou indirect entre les solvants PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

※ Sous réserve  de  modifications  techniques
