Description

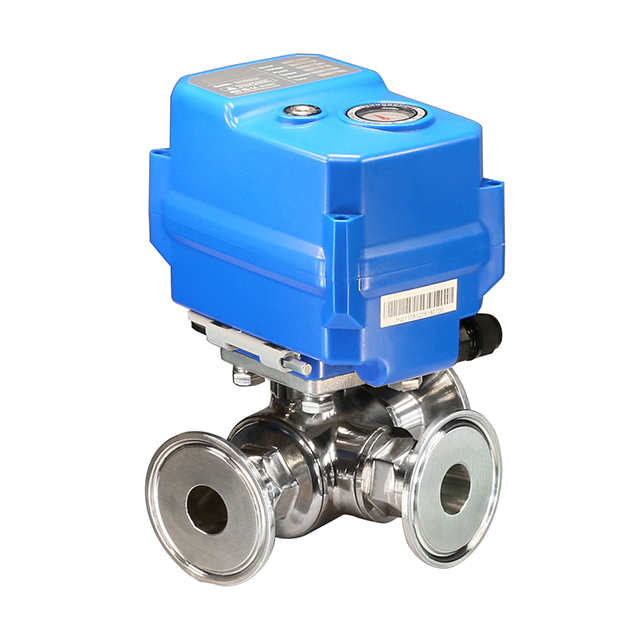

Le robinet à tournant sphérique motorisé à 3 voies KLD200 est conçu pour un assemblage rapide avec une connexion tri-clamp, ce qui le rend idéal pour les applications de contrôle de fluides hygiéniques et compactes. Le corps et la bille de la vanne sont fabriqués en acier inoxydable 304, 316 ou 316L, offrant une excellente résistance à la corrosion et une excellente durabilité. Il dispose d'une fonction de sécurité, permettant la sélection entre un fonctionnement normalement ouvert ou normalement fermé, constituant une alternative fiable aux électrovannes. Le moteur sans balais garantit des performances stables et silencieuses, tandis que la clé hexagonale incluse permet une commande manuelle sûre en cas de perte de puissance. Avec un design compact adapté aux petits équipements et un indice de protection IP67, il est à la fois étanche à l'eau et à la poussière, permettant une utilisation dans des environnements exigeants.
Les spécifications techniques incluent
Type de vanne : vanne à boisseau sphérique motorisée à 3 voies
Connexion : Tri-Clamp (assemblage rapide)
Tailles disponibles : Φ19, Φ25, Φ32
Pression nominale : Maximum 1,0 MPa
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Commande manuelle : clé hexagonale (à utiliser dans des situations sans alimentation)
Le robinet à tournant sphérique motorisé à 3 voies KLD200 est largement utilisé dans les systèmes de traitement de l'eau, les applications d'économie d'eau et d'autres équipements automatisés respectueux de l'environnement. Il offre une longue durée de vie (jusqu'à 20 000 cycles) et des versions à grande vitesse et standard sont disponibles pour répondre à diverses exigences opérationnelles.
Certifié CE.
Applications
Système de traitement de l'eau
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Protection Classe | Max Pression | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32S | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Remarques : Le type S adopte un retour de micro-mouvement, qui peut maintenir l'état du signal après une panne de courant avec un léger retard par rapport à l'action de la position de la vanne. Si un signal de retour synchrone avec la position de la vanne est requis, la solution de retour de relais 200C-J est recommandée et des paramètres techniques détaillés peuvent être obtenus en consultant notre service client.

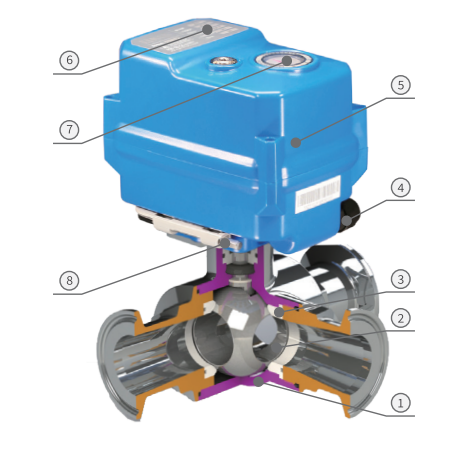

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/316 / 316L | 1 |
| 2 | Balle | 304/316 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 4 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

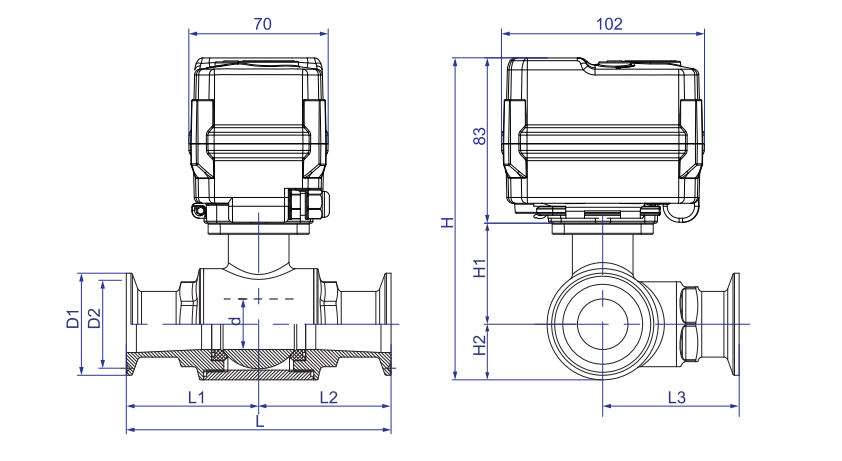

| Dimensions【Ф19-Ф32】 | |
|
Dimensions (mm)
DN | d | D1 | D2 | L | L1 = l2 | L3 | H1 | H2 | H | W (kg) |
| Ф19 | 15 | 50.5 | 43.5 | 108 | 54.0 | 52.0 | 44.25 | 25.25 | 143.0 | 1.7 |
| Ф25 | 20 | 50.5 | 43.5 | 125 | 62.5 | 60.0 | 45.75 | 25.25 | 154.0 | - |
| Ф32 | 25 | 50.5 | 43.5 | 131 | 65.5 | 67.5 | 50.00 | 27.50 | 160.5 | - |
Données fonctionnelles
| Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 Type F [résistant à l'humidité, ajoutant un chauffage déshumidificateur] Selon Q/12NK 4404-2023 |
| Recharge manuelle | Clé hexagonale correspondante (à utiliser uniquement sans alimentation) |
| Indicateur de position |  |
Conditions de travail
| Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
| Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
