Description

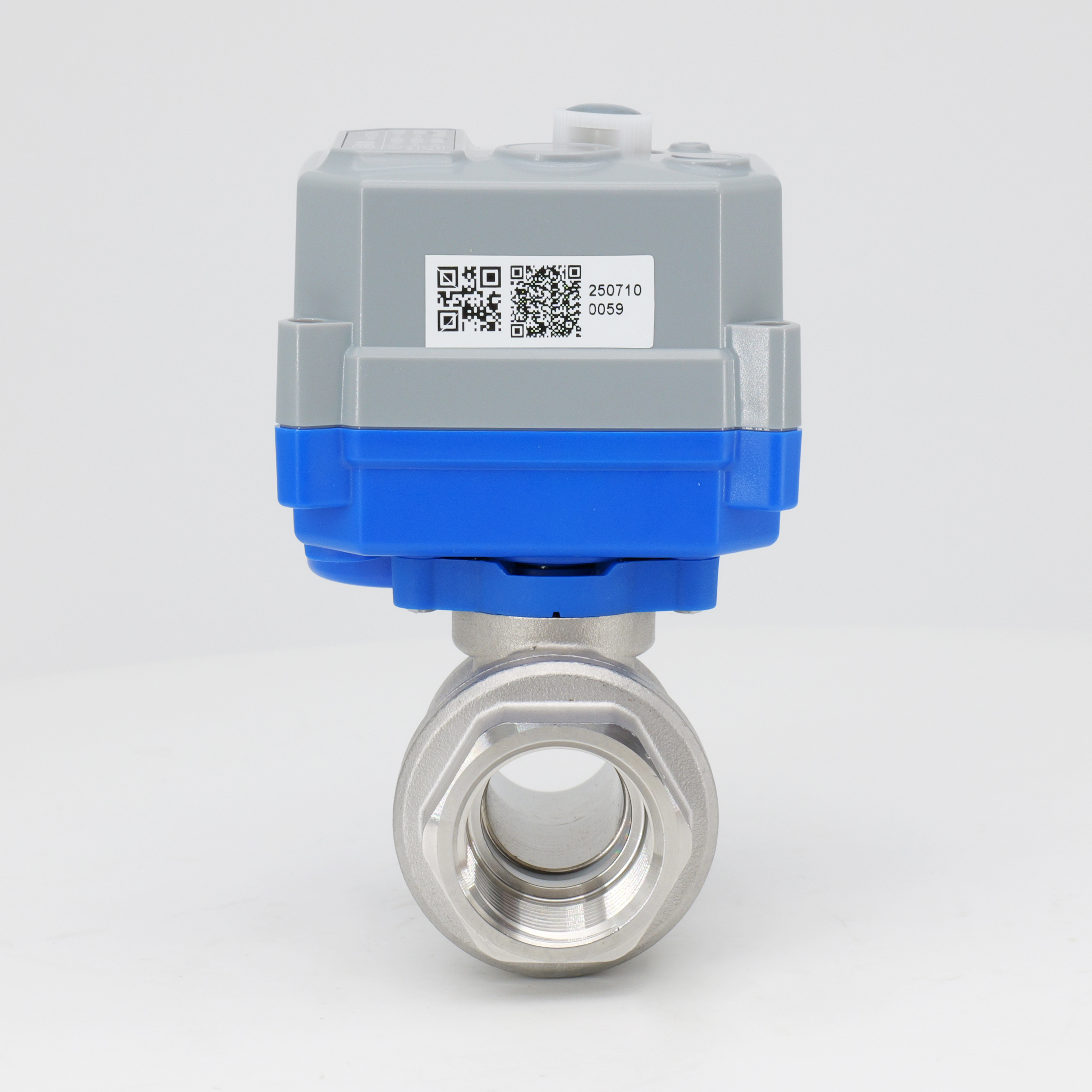

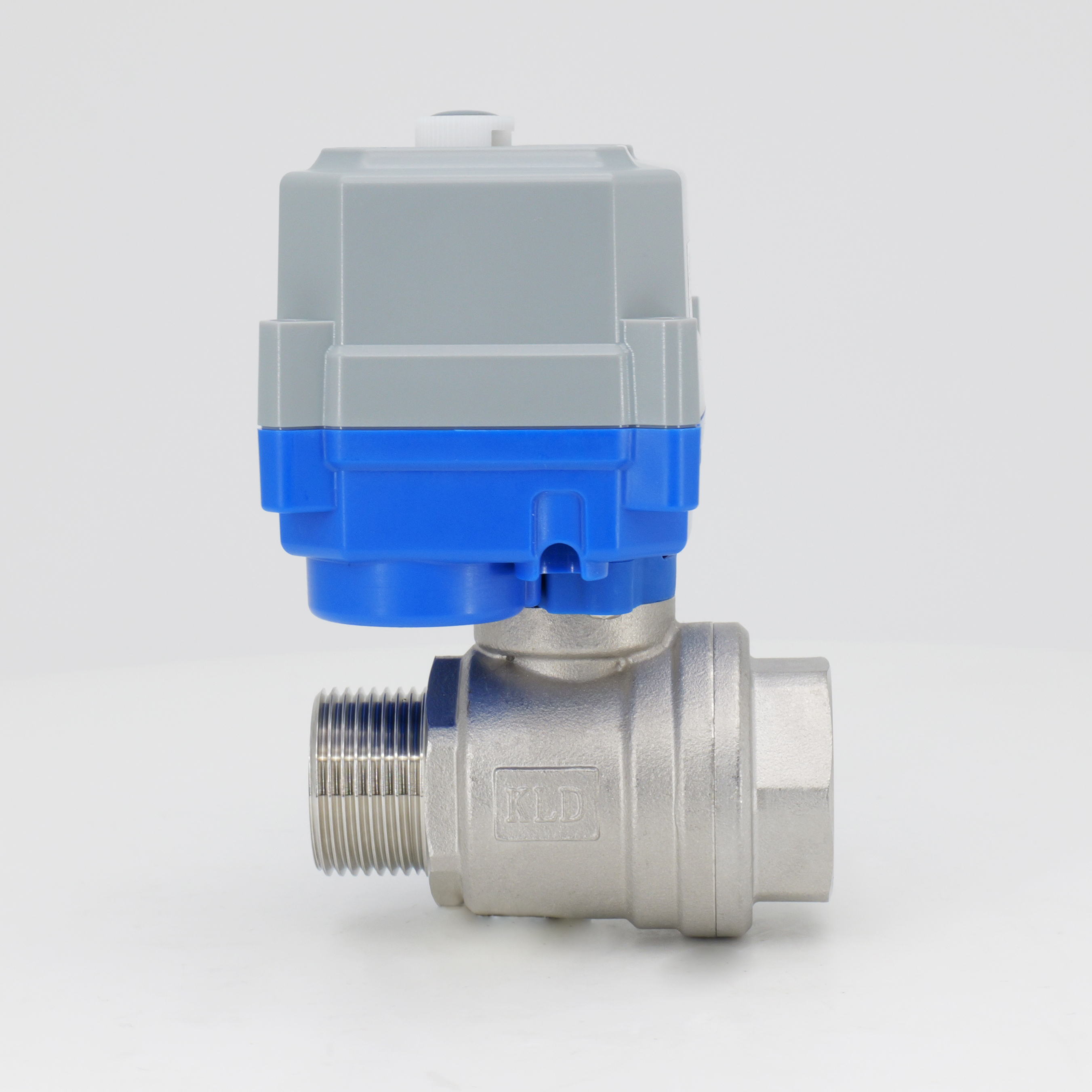

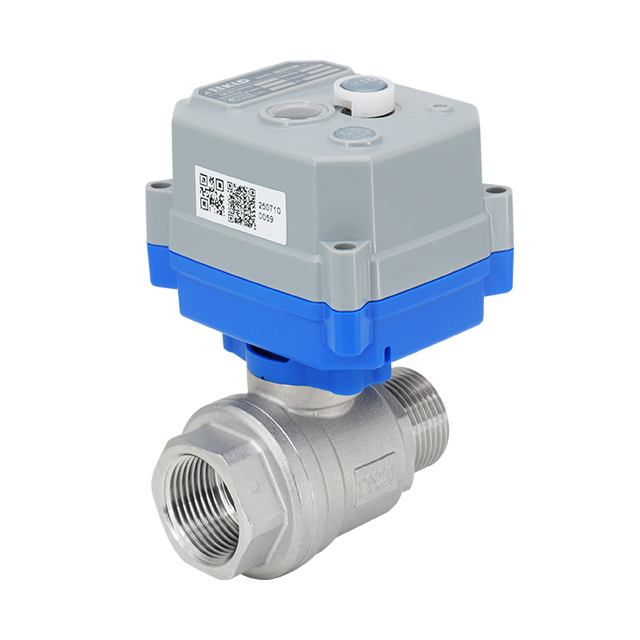

Le robinet à tournant sphérique motorisé à 2 voies marche/arrêt normal compact appartient à la série KLD30S/SJ. Il utilise des raccords filetés mâles et femelles pour une installation directe des tuyaux. Deux variantes sont disponibles : le 30S avec commande manuelle et le 30SJ sans. Le corps de la vanne est en acier inoxydable 304 ou 316L. La boule et la tige sont également en 304/316L. Les sièges en PTFE et les joints EPDM/NBR/FPM offrent une résistance chimique. La conception à port intégral minimise la restriction du débit. L'actionneur délivre un couple de 3 N·m. La protection est IP67. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles. Fabriqué sous un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à bille motorisée à 2 voies (mâle x femelle)
Tailles: DN10, DN15, DN20
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température du fluide : 0–100°C / 120°C / 150°C
Température ambiante : -20°C à 45°C (personnalisable) ※1
Cette vanne est largement utilisée dans l'automatisation industrielle, les contrôleurs d'économie d'eau, la protection de l'environnement et le traitement de l'eau. La configuration des filetages mâle et femelle permet une connexion directe en ligne sans adaptateurs. Il s'adapte aux petits équipements et aux espaces restreints. Les supports liquides et gazeux sont tous deux pris en charge. Les supports de montage haute température en option étendent la plage jusqu'à 200°C.
※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.
① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.
② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.
Applications
Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

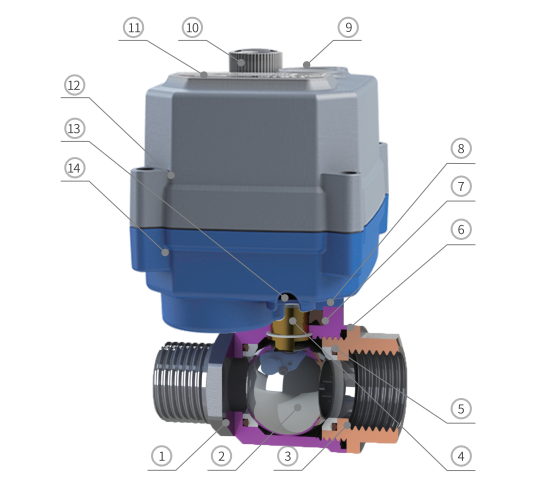

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Corps | 304 / 316L | 1 |
| 2 | Balle | 304 / 316L | 1 |
| 3 | Bonnet | 304 / 316L | 1 |
| 4 | Tige | 304 / 316L | 1 |
| 5 | Siège de balle ※3 | Ptfe | 2 |
| 6 | Joint de capot | EPDM/NBR/FPM ※4 | 1 |
| 7 | Joint de tige | EPDM/NBR/FPM ※4 | 1 |
| 8 | Support de montage | PA66 | 1 |
| 9 | Fenêtre de vue | PC transparent | 1 |
| 10 | Volant ※5 | POM | 1 |
| 11 | Étiquette | PC | 1 |
| 12 | Capot supérieur | Alliage PC ※6 | 1 |
| 13 | Contre-écrou de presse-étoupe | PA66 | 1 |
| 14 | Couvercle inférieur | Alliage PC ※6 | 1 |
※ 3 Pour les fluides gazeux, un PTFE résistant à l'usure est recommandé.
※ 4 autres matériaux sont personnalisables.
※5 série 30SJ sans volant.
※6 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

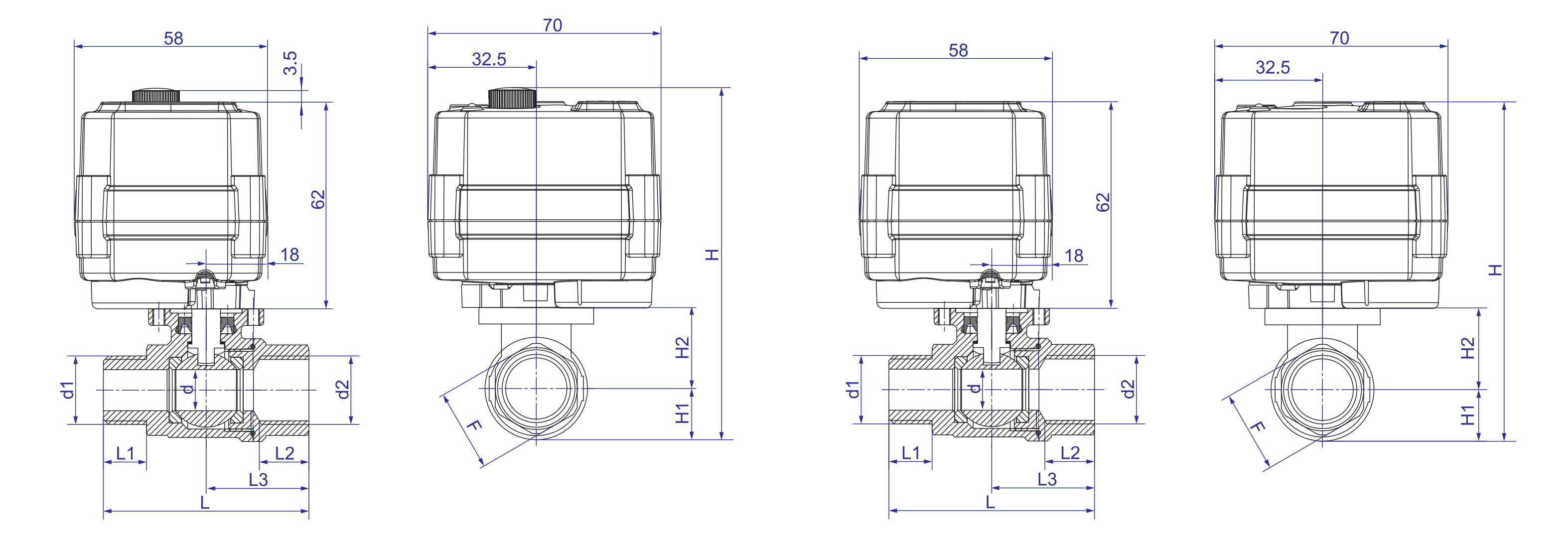

| Dimensions-30S 【DN10-DN20】 | Dimensions-30SJ 【DN10-DN20】 |
 | |
Dimensions (mm)
| Type de corps | Type de connexion | DN | d | d1 | d2 | L1 | L2 | L3 | L | F | H1 | H2 | H | W (kg) | |
| 30S | 30SJ | ||||||||||||||
| Passage intégral | Filetage mâle + femelle | Dn10 | 10.0 | G3 / 8 ' | G3/8 | 10.5 | 12 | 25.0 | 50.0 | 20 | 12.5 | 19.75 | 97.75 | 94.25 | - |
| DN15 | 14.0 | G1 / 2 ' | G1/2 | 15.0 | 13 | 28.5 | 62.5 | 27 | 16.5 | 21.25 | 103.25 | 99.75 | - | ||
| Dn20 | 18.5 | G3 / 4 ' | G3 / 4 ' | 16.0 | 16 | 35.0 | 71.0 | 32 | 21.5 | 25.75 | 112.75 | 109.25 | - | ||
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
4. Pour des températures moyennes de 100°C à 150°C, un support de montage haute température est requis. Hauteur hors tout = H + 33 mm.
5. Pour des températures moyennes de 150°C à 200°C, un support de montage haute température est requis. Hauteur hors tout = H + 56 mm.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
※ Sous réserve de modifications techniques
