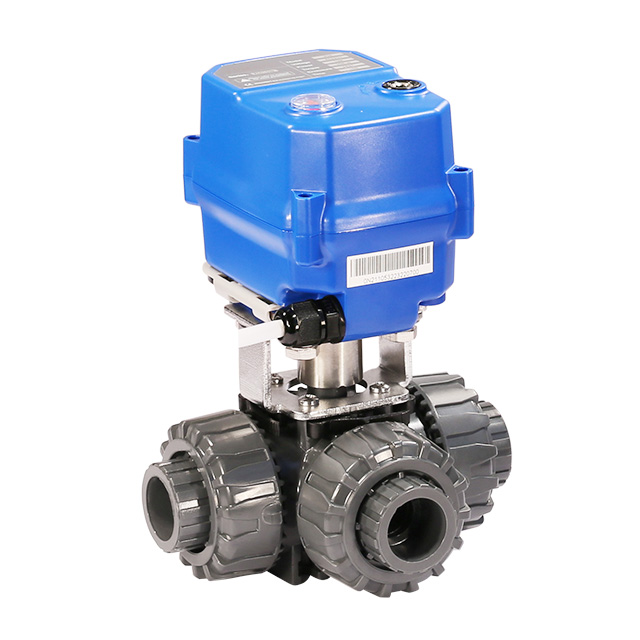

KLD 100 valve à billes motorisée à 3 voies (UPVC)

KLD 100 valve à billes motorisée à 3 voies (UPVC)

Caractéristiques:

Taille compacte, combinaisons pour petits équipements
La remplacement manuel est sûre et pratique
Longue durée de vie - 20 000 cycles ※ 1
Moteur sans balais ， stable et fiable
Fonction de sécurité de l'échec disponible
2s à grande vitesse disponibles

※ 1 Les données sont sur l'état de l'environnement de laboratoire. Les applications différente peuvent différer.


État de disponibilité:



enquête Ajouter au panier

Description du produit

Description

KLDLa vanne à bille motorisée à 3 voies (UPVC) 100 est une vanne haute performance conçue pour une variété d'applications. Fabriqué à partir de matériau UPVC, il offre une excellente résistance à la corrosion et garantit un fonctionnement stable à long terme. Cette vanne prend en charge le fonctionnement manuel et électrique, offrant polyvalence et commodité. L'utilisation d'un moteur sans balais garantit des performances stables et fiables, prolongeant la durée de vie de la vanne par rapport à celles équipées de moteurs à balais.

Les spécifications techniques incluent

Type de soupape: valve à billes motorisée à trois voies
Tailles: dn15, dn20
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 45 ° C
Température ambiante: -15 ° C à 45 ° C

KLD100 Le robinet à tournant sphérique motorisé à 3 voies (UPVC) est largement utilisé dans divers systèmes tels que le traitement de l'eau, le CVC, l'irrigation et d'autres applications de contrôle des fluides où un fonctionnement fiable et efficace est essentiel.

La haute vitesse est facultative.

CE approuvé

Applications

Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique

Données techniques

Couple nominal	Tension nominale	Pouvoir	Câblage	Temps de course	Classe de protection	Pression maximale	Temp.
6NM	Dc24v	24W	B2S / B3S / BD3S	2s	Type IP67 ou F	1.0MPA	0-45 ℃
10 nm / 6nm @ kt	AC / DC95-265V	12W / 18W @ KT	B3S / BD3S / KT32S	5s
	AC / DC24V		B2S / B3S / Bd3s / kt32s
	Dc12v
10nm	AC24V	12W	B3	10s
	AC110V
	AC220V

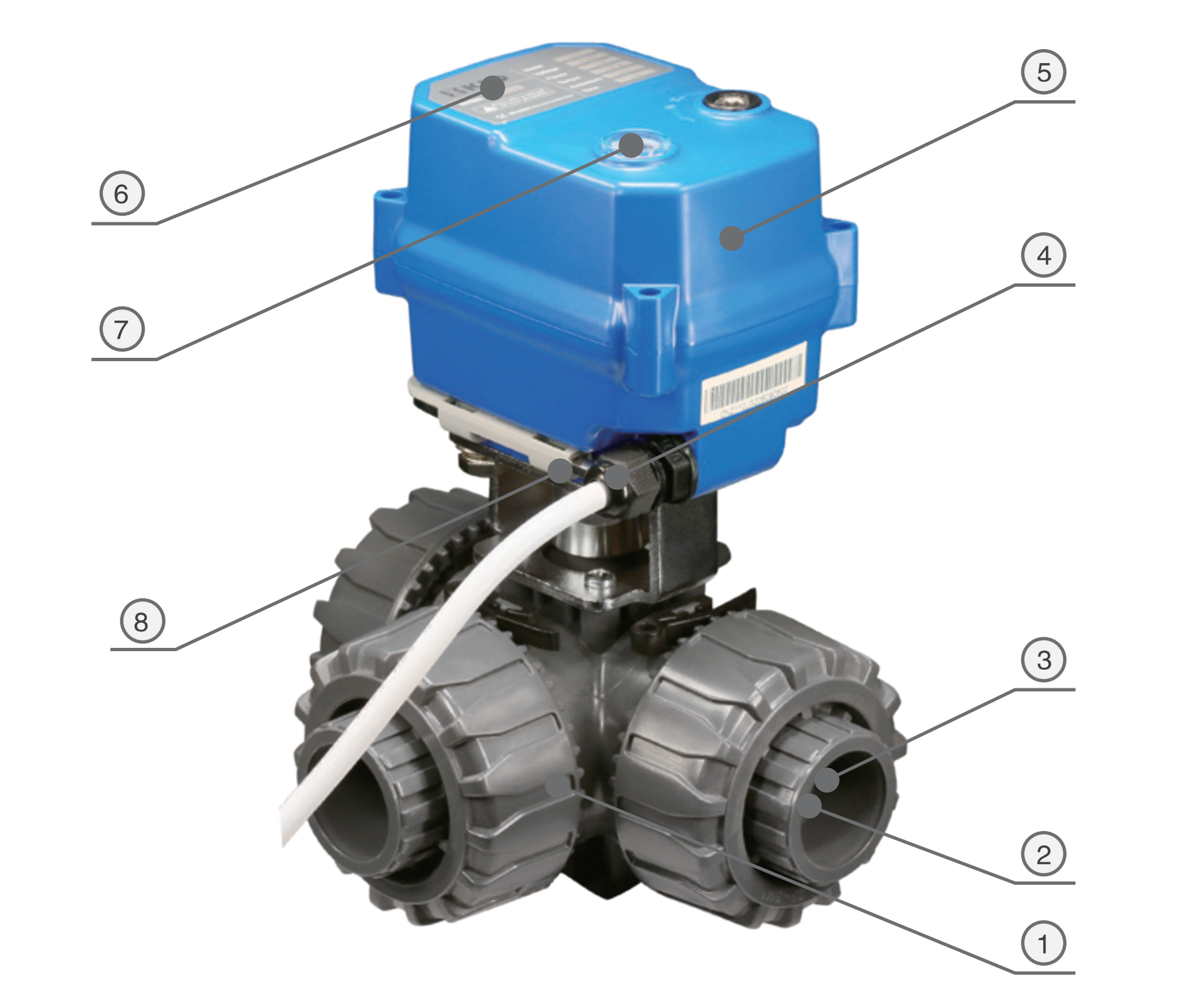

Diagramme des composants principaux

100n-upvc

Composants principaux

Non.	Composants	Matériel	Qté
1	Corps	Upvc	1
2	Balle	Upvc	1
3	Siège à balle	Ptfe	4
4	Connecteur de câble	Laiton nylon / nickel	1
5	Logement	Alliage PC ※	1
6	Étiquette	PC	1
7	Fenêtre d'indication	PC transparent	1
8	Clé hexagonale	Outils	1

※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

Dimensions [DN15-DN20]

Dimensions (mm)

DN	d	L1 = l2 = l3		G1		L4		L		H	W (kg)
DN	d	fil	douille	fil	douille	fil	douille	fil	douille	H	W (kg)
DN15	15	15	15.0	G1 / 2 '	20	62.5	58.5	125	117	163.1	1.0
Dn20	20	20	16.3	G3 / 4 '	25	73.0	72.0	146	144	173.6	1.2

Direction de flux

Données fonctionnelles

Angle de rotation	90 ° ± 2 °
Degré de protection	IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023
Recharge manuelle	Céreille hexagonale assortie (uniquement en utilisant sans pouvoir)
Indicateur de position
