Description

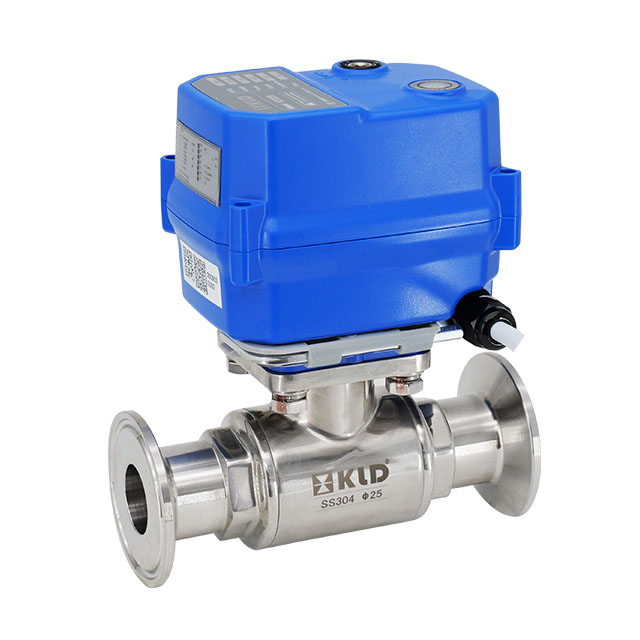

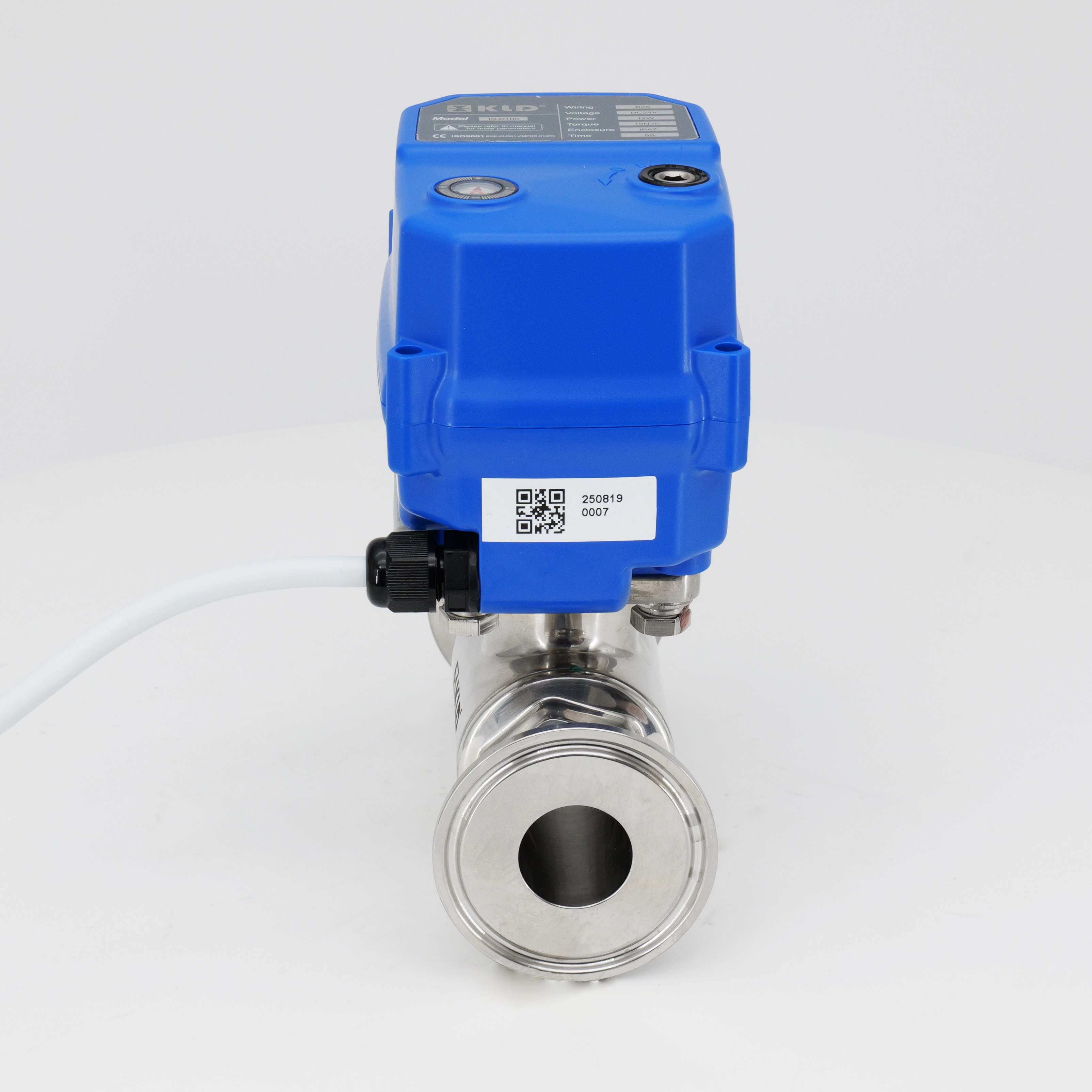

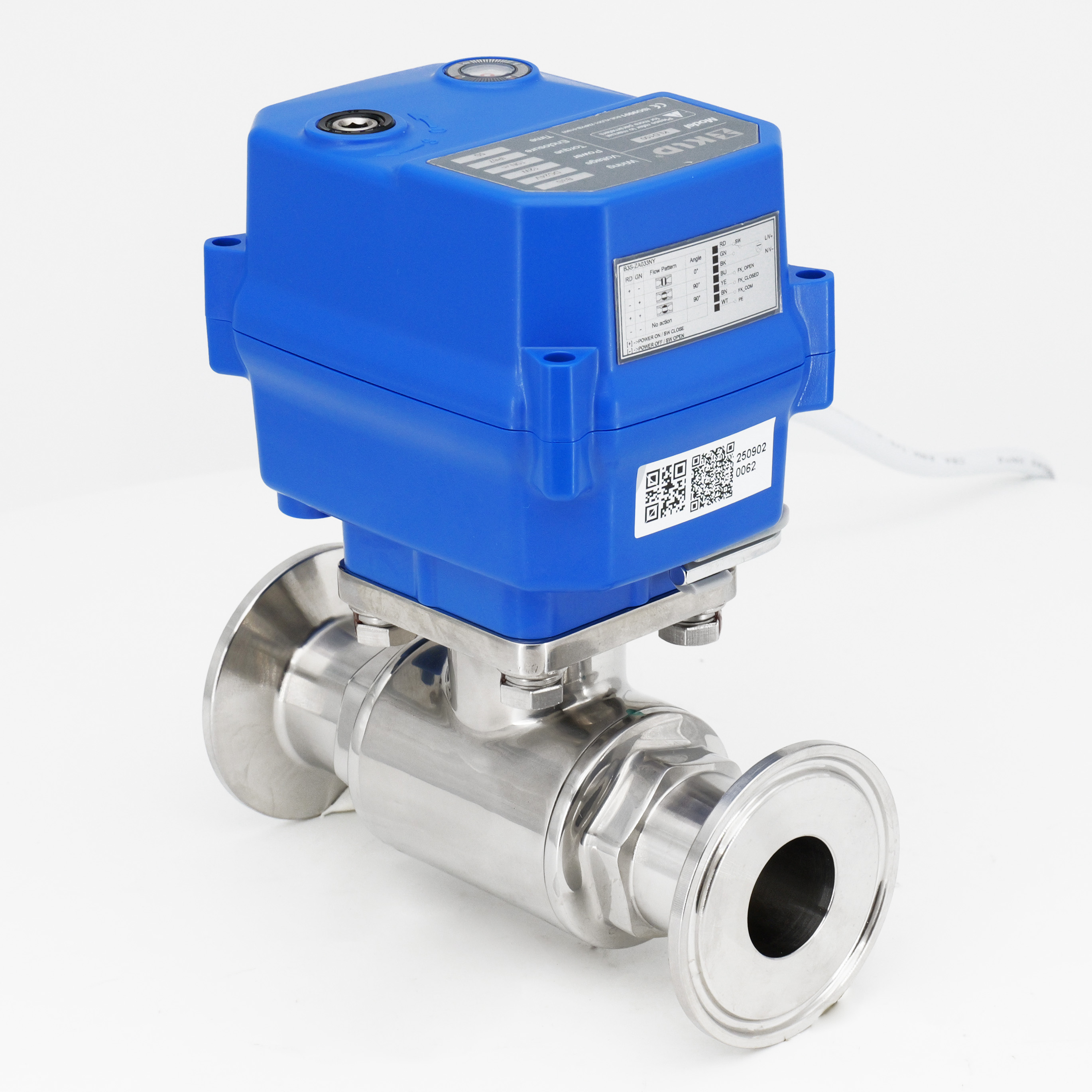

KLDLe robinet à tournant sphérique motorisé à 2 voies 100 pour assemblage rapide (Tri-Clamp) est conçu pour un assemblage rapide avec une connexion tri-clamp, offrant une solution compacte et fiable pour le contrôle du débit dans diverses applications. La vanne présente une construction robuste avec un corps en acier inoxydable (304/316/316L) et un siège à bille en PTFE, garantissant durabilité et compatibilité avec une large gamme de fluides. Son moteur sans balais offre un fonctionnement stable et fiable, avec une longue durée de vie allant jusqu'à 20 000 cycles, adapté aux environnements industriels exigeants.
Les spécifications techniques incluent
Type de soupape: valve à billes motorisée à deux voies
Tailles: φ19, φ25, φ32
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Ce produit est conforme à la norme ISO 9001, garantissant une qualité et une sécurité élevées. C'est un excellent choix pour les systèmes de traitement de l'eau, les applications respectueuses de l'environnement et d'autres processus d'automatisation industrielle, offrant des avantages significatifs en termes de miniaturisation, de longévité, de vitesse de réponse et de sécurité.
CE approuvé.
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Données techniques
| Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
| 6NM | Dc24v | 24W | B2S / B3S / BD3S | 2s | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
| 10 nm / 6nm @ kt | AC / DC95-265V | 12W / 18W @ KT | B3S / BD3S / KT32S | 5s | |||
| AC / DC24V | B2S / B3S / BD3S / KT32S | ||||||
| Dc12v | |||||||
| 10nm | AC24V | 12W | B3 | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.

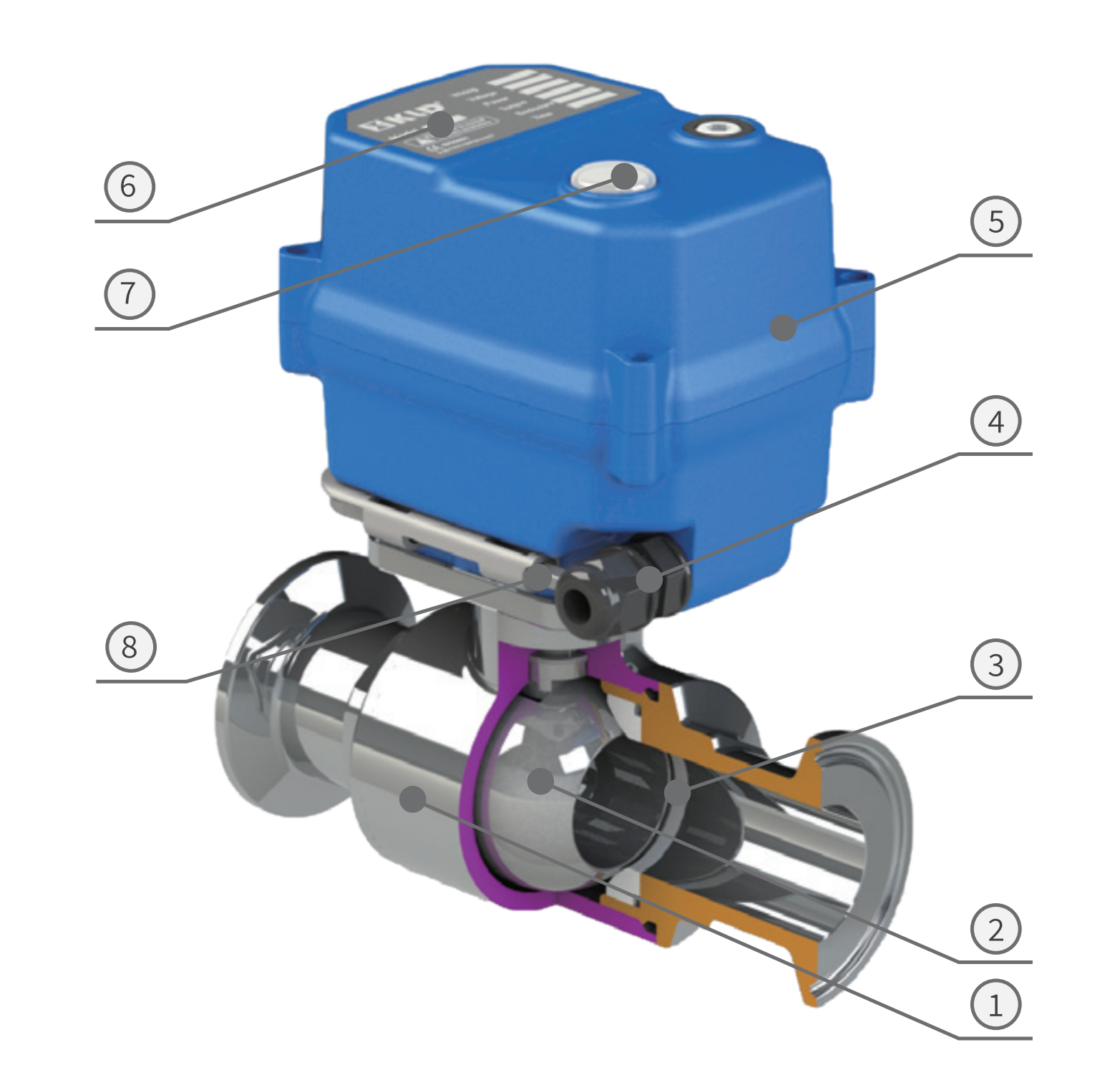

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/316 / 316L | 1 |
| 2 | Balle | 304/316 / 316L | 1 |
| 3 | Siège à balle | Ptfe | 2 |
| 4 | Connecteur de câble | Nylon, laiton plaqué en nickel | 1 |
| 5 | Logement | Alliage PC ※ | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez le contact direct ou indirect entre les solvants PC et organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, en raison des caractéristiques de résistance à la corrosion des matériaux PC.

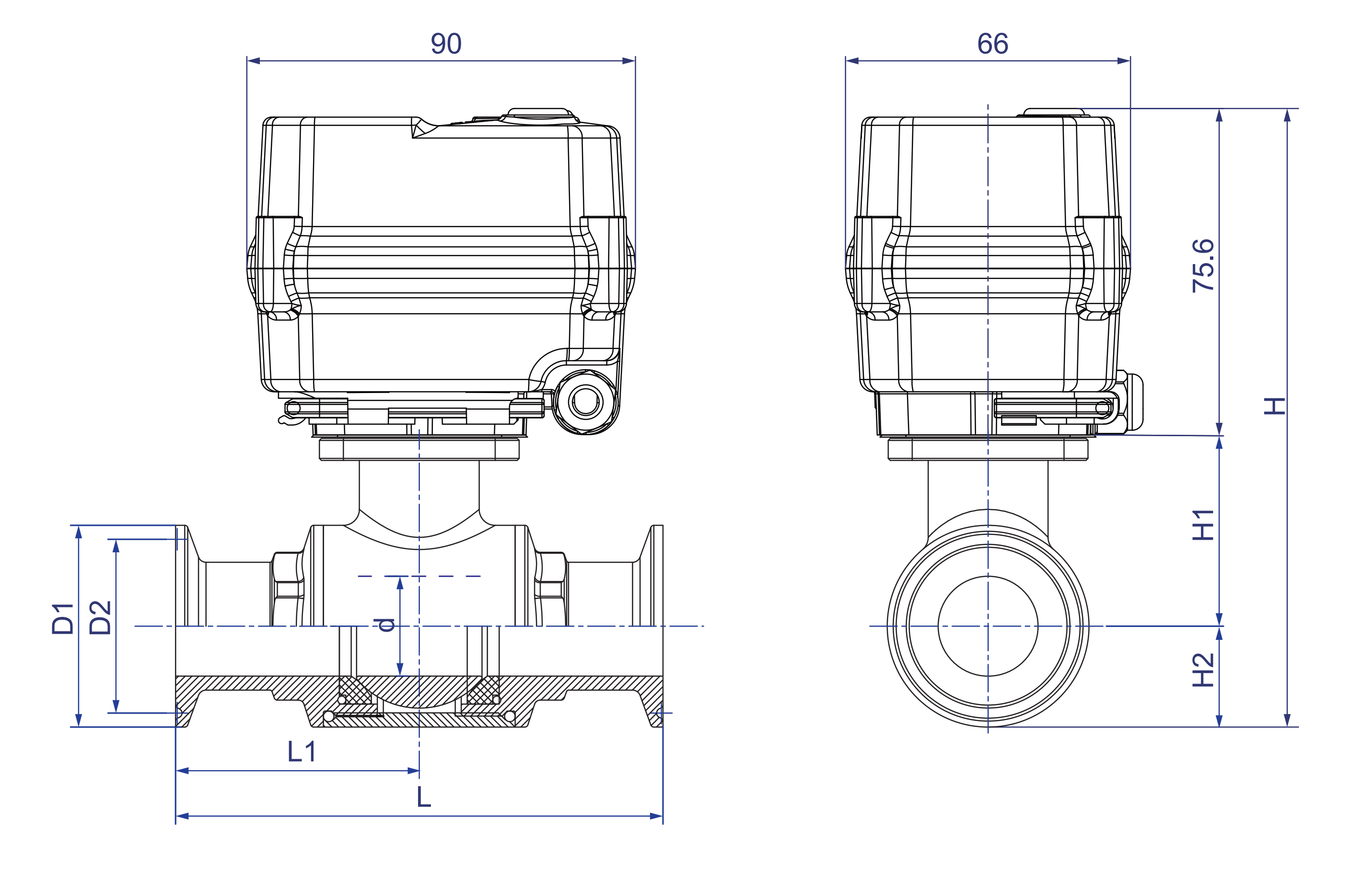

Dimensions [ φ 19- φ 32]
Dimensions (mm)
DN | d | D1 | D2 | L | L1 | H1 | H2 | H | W (kg) |
Φ19 | 15 | 50.5 | 43.5 | 103 | 51.5 | 42.75 | 25.25 | 143.6 | 1.23 |
Φ25 | 20 | 50.5 | 43.5 | 116 | 58.0 | 39.50 | 25.25 | 140.4 | - |
| Φ32 | 25 | 50.5 | 43.5 | 122 | 61.0 | 47.00 | 25.25 | 147.9 | - |
Données fonctionnelles
| Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 F Type F [Ajout d'un radiateur déshumidifiant] Selon Q / 12NK 4404-2023 |
| Recharge manuelle | Céreille hexagonale assortie (uniquement en utilisant sans pouvoir) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃ |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0-100 ℃ |
※ Sous réserve de modifications techniques
