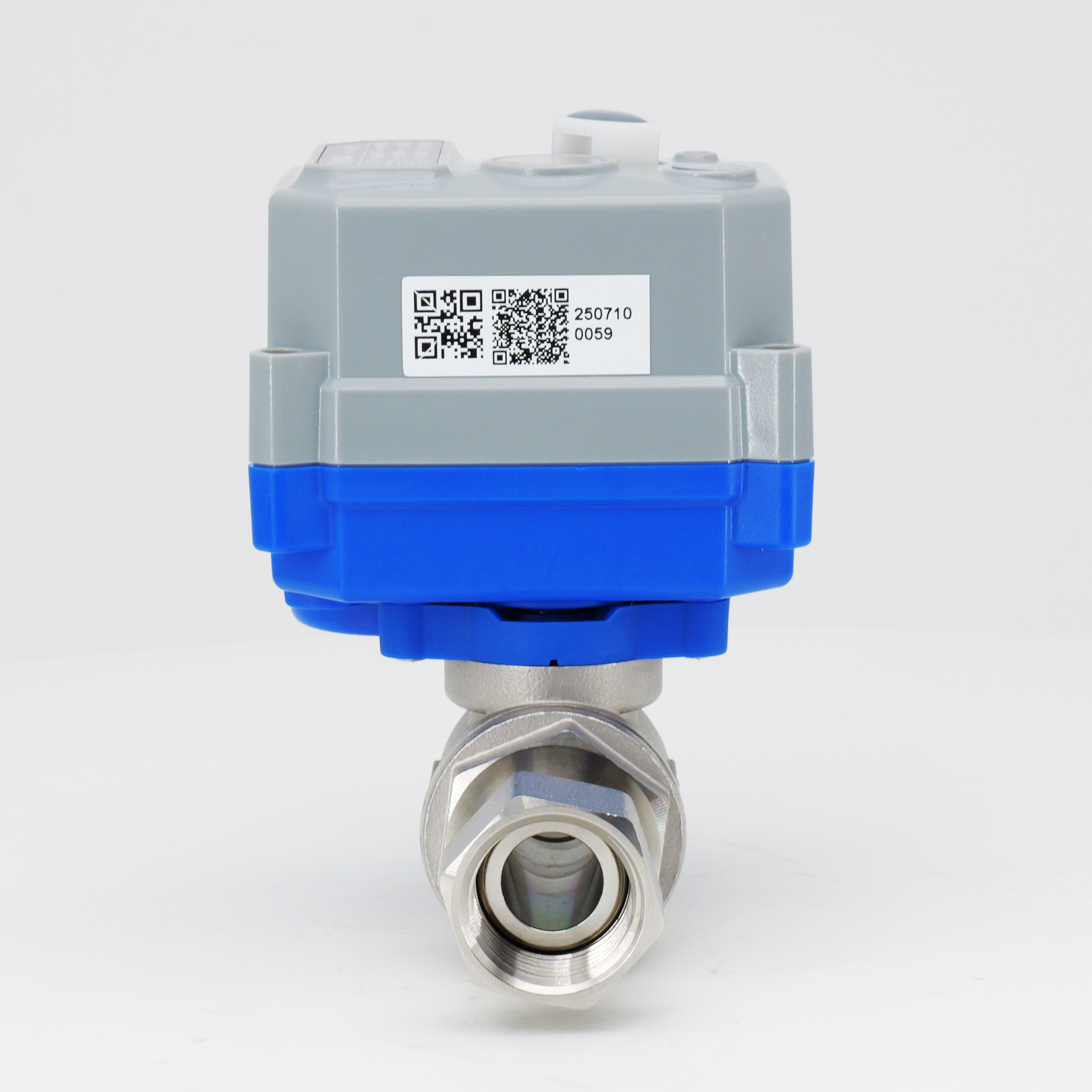

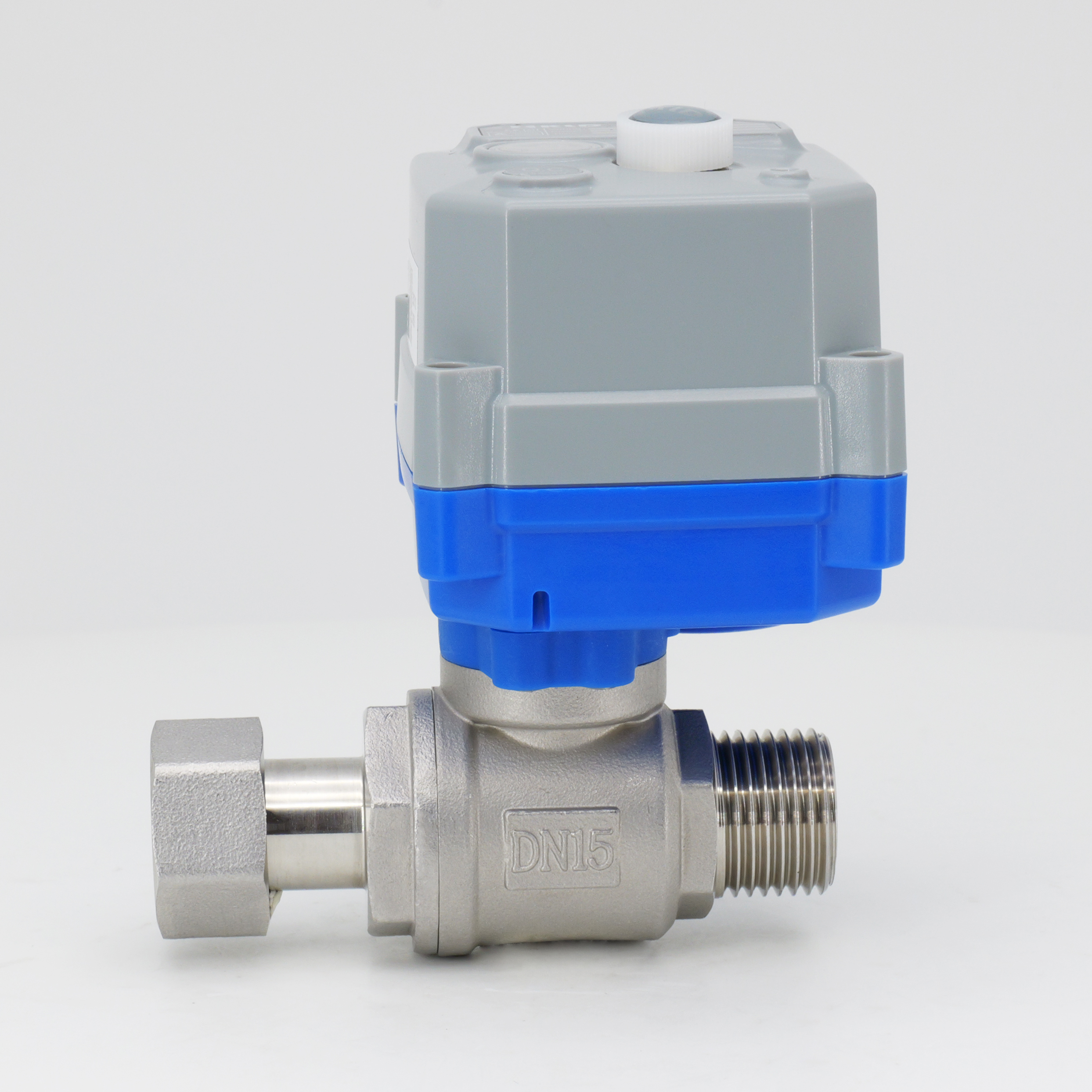

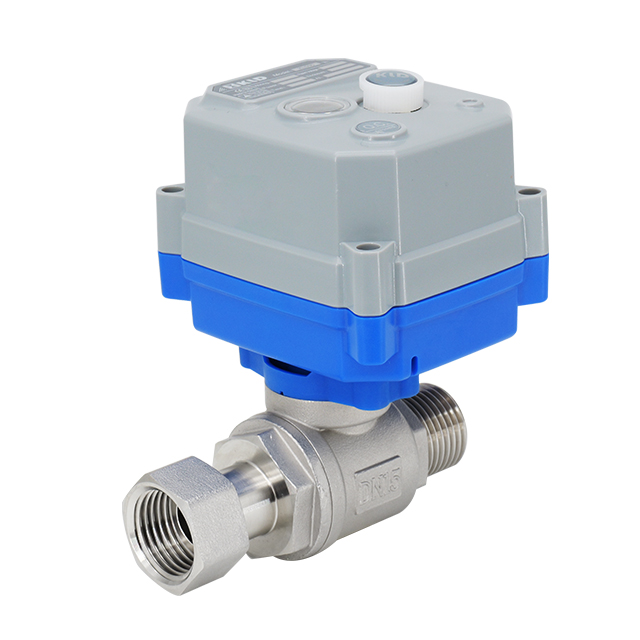

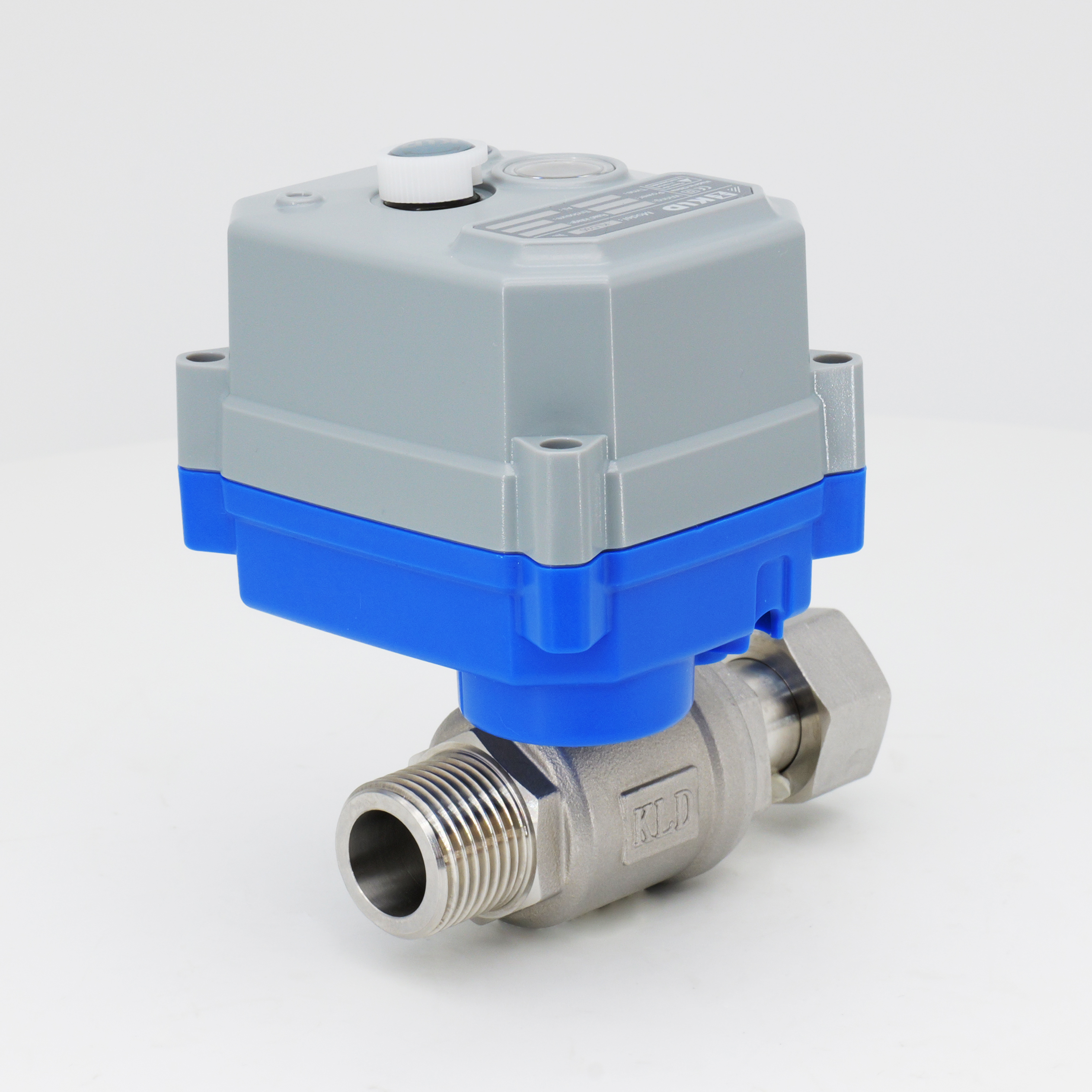

Description
Le robinet à tournant sphérique motorisé à 2 voies KLD30S/SJ marche/arrêt normal avec raccord simple x filetage mâle est disponible en deux configurations de connexion : filetage mâle + raccord simple et raccord + raccord, pour s'adapter à différentes configurations de tuyauterie. Proposé en variantes 30S (avec volant de commande manuelle) et 30SJ (sans volant), il offre un fonctionnement flexible pour les systèmes de processus et d'automatisation. Le corps de la vanne à passage intégral est construit en acier inoxydable 304 ou 316L, avec une bille disponible en 304/316L, PPO ou dans une qualité spéciale résistante à l'usure pour répondre à diverses exigences en matière de fluides et d'abrasion. Associé à des sièges en PTFE et à des joints EPDM/NBR/FPM, il offre une excellente compatibilité chimique sur une large plage de températures. L'actionneur peut être étendu jusqu'à une durée de vie allant jusqu'à 500 000 cycles . Fabriqué sous un système de gestion de la qualité ISO 9001.
Spécifications techniques
Type de vanne : vanne à boisseau sphérique motorisée à 2 voies avec raccord unique x filetage mâle
Tailles: DN10, DN15, DN20
Pression: maximum 1,0 MPa (PN10)
Flux: varie avec la taille et l'application de la valve
Température du fluide : 0–100°C / 120°C / 150°C
Température ambiante : -20°C à 45°C (personnalisable) ※1
Cette vanne est idéale pour l'automatisation industrielle, les contrôleurs intelligents d'économie d'eau, les systèmes de protection de l'environnement et les installations de traitement de l'eau. La conception à filetage mâle + union unique permet une installation rapide et une maintenance facile sans démontage complet du système, et l'option union + union offre une flexibilité de tuyauterie maximale pour les configurations en boucle ou en ligne. Convient aux fluides liquides et gazeux dans les équipements à espace restreint et les applications à faible débit. Les supports de montage haute température en option étendent la plage de fonctionnement jusqu'à 200 °C pour les environnements de processus exigeants.
※1 La personnalisation est disponible pour des températures en dehors de la plage >45°C ou <-20°C.
① t<-40°C, branchez l'alimentation au moins 15 minutes (30 minutes recommandées) avant utilisation. Pour des températures ambiantes plus élevées, le temps de préchauffage peut être réduit.
② t<- 40°C pendant une longue période, ajoutez une protection à l'actionneur, par exemple : câble chauffant. Non requis à t ambiante ≥ -15°C.
Applications
Automatisation et instrumentation industrielle
Contrôleurs intelligents d'économie d'eau et terminaux actionnés
Protection de l'environnement, faible débit, adduction d'eau et drainage, traitement de l'eau
Tableau des câblages et des paramètres électriques
Sans commande manuelle 【30SJ】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15 ± 5 mA | 2A | |
| Dc12v | DC10-15V | 4W | ≤30mA | 15 ± 5 mA | 1A | ||
| Dc24v | DC20-28V | 4W | ≤40mA | 10 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 7W | ≤10mA | 10 ± 5 mA | 1A | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7W | ≤1,1A | 20 ± 5 mA | 3A | |
| Dc12v | DC10-15V | 10W | ≤835mA | 20 ± 5 mA | 2A | ||
| Dc24v | DC20-28V | 10W | ≤420mA | 20 ± 5 mA | 1A | ||
| AC220V | AC95-265V | 15W | ≤70mA | 10 ± 5 mA | 1A | ||
Avec commande manuelle 【30S】
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | Dc12v | DC10-15V | 8W | ≤120mA | 70 ± 5 mA | 2A | |
| AC / DC24V | AC16-30V | 7W | ≤100mA | 40 ± 5 mA | 1A | ||
| DC16-40V | |||||||
B3(J) BD3(J) B33(J) | AC220V | AC95-265V | 10W | ≤25mA | 10 ± 5 mA | 1A | |
KT2(S/J) KT32(S/J) | Dc12v | DC10-15V | 10W | ≤920mA | 35 ± 5 mA | 2A | |
| AC / DC24V | AC12-30V | 12W | ≤520mA | 35 ± 5 mA | 2A | ||
| DC12-40V | |||||||
KT2(J) KT32(J) | AC220V | AC95-265V | 19W | ≤90mA | 20 ± 5 mA | 1A | |
Grande vitesse
| Câblage | Tension nominale | Plage de tension | Max. Pouvoir | Courant de fonctionnement | Courant de repos | Fusible externe ※2 | |
B3(J) BD3(J | Dc24v | DC20-26V | 12W | ≤300mA | 15 ± 5 mA | 2A | |
KT2(J) KT32(J) | Dc24v | DC20-26V | 25W | ≤1,05A | 25 ± 5 mA | 3A | |
※2 Spécifications du fusible externe à fusion rapide : Courant nominal ≥ 2 à 5 fois le maximum. Courant nominal d'une seule vanne motorisée. Pour plusieurs vannes connectées en parallèle, le calibre du fusible doit être augmenté en fonction des besoins réels.
Remarques : Pour la fonction Fail-Safe, veuillez sélectionner la commande de la série KT. Les paramètres énumérés ci-dessus sont standard. Pour plus de détails, veuillez consulter notre personnel commercial.

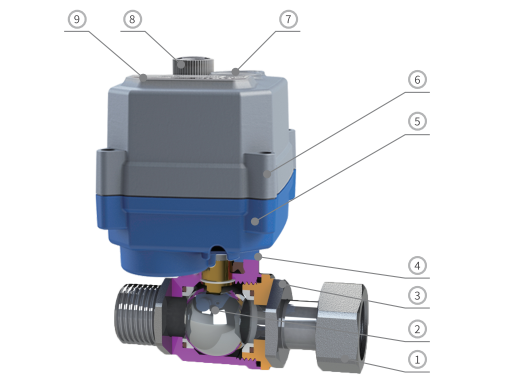

Diagramme des composants principaux
Composants principaux
| Non. | Partie | Matériel | Qté |
| 1 | Bonnet | 304 / 316L | 1 |
| 2 | Balle | 304 / 316L / PPO / Boule spéciale résistante à l'usure | 1 |
| 3 | Corps | 304 / 316L | 1 |
| 4 | Support de montage | PA66 | 1 |
| 5 | Couvercle inférieur | Alliage PC ※3 | 1 |
| 6 | Capot supérieur | Alliage PC ※3 | 1 |
| 7 | Fenêtre de vue | PC transparent | 1 |
| 8 | Volant ※4 | POM | 1 |
| 9 | Étiquette | PC | 1 |
※3 Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.
※4 séries 30SJ sans volant.

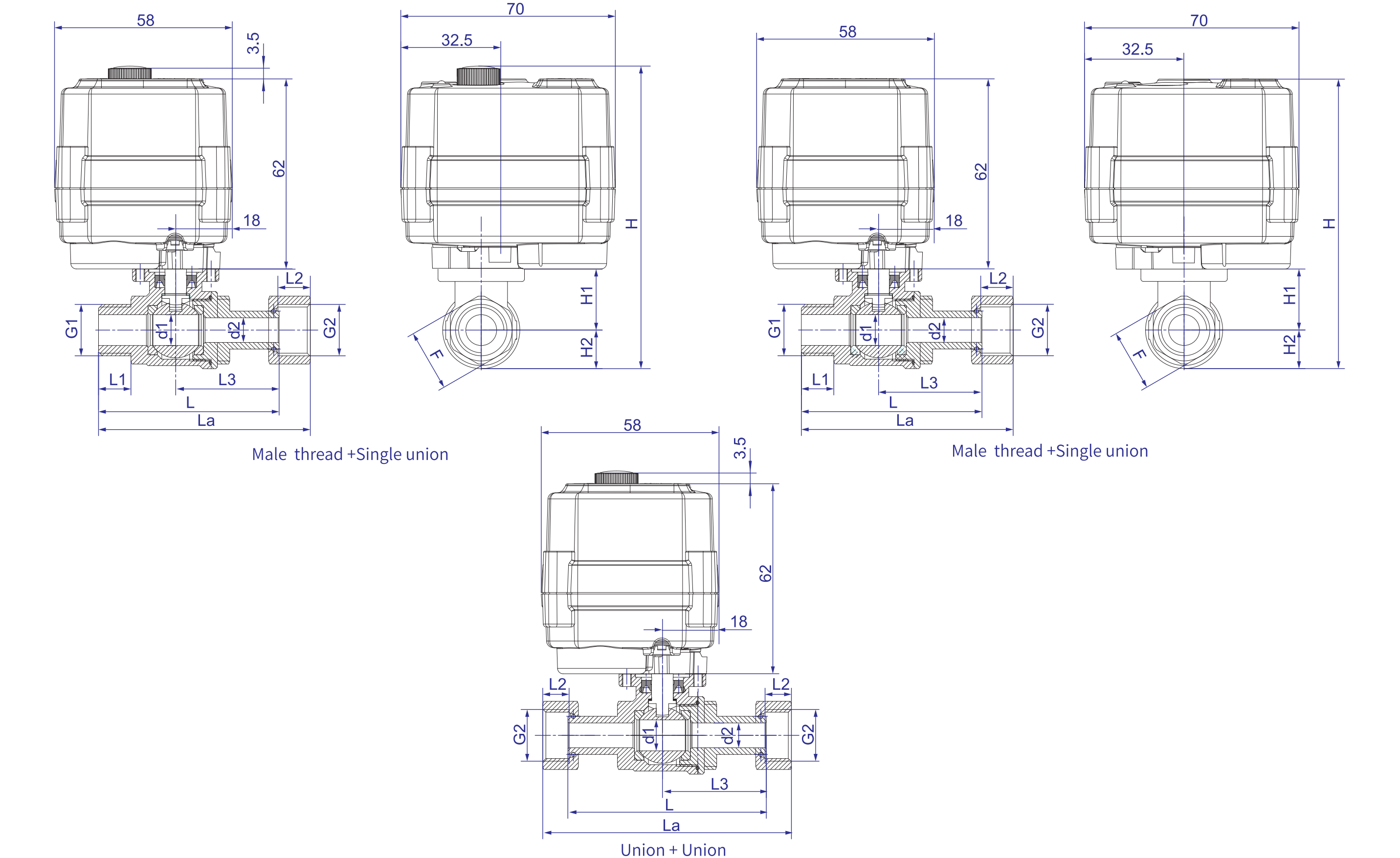

| Dimensions-30S 【DN10-DN20】 | Dimensions-30SJ 【DN10-DN20】 |
 | |
Dimensions (mm)
| DN | Type de connexion | G1 | G2 | d1 | d2 | L1 | L2 | L3 | L | La | F | H1 | H2 | H | W (kg) | ||
| 30S | 30SJ | ||||||||||||||||
| Dn10 | Filetage mâle + Union simple | G3 / 8 ' | G3 / 8 ' | 10.0 | 8 | 10.5 | 8.5 | 33.5 | 58.5 | 66.6 | 20 | 12.5 | 19.75 | 97.75 | 94.25 | - | |
| Syndicat + Syndicat | - | - | 64.0 | 80.2 | |||||||||||||
| DN15 | Filetage mâle + Union simple | G1 / 2 ' | G1 / 2 ' | 14.0 | 12 | 15.0 | 10.8 | 39.5 | 73.5 | 83.5 | 27 | 16.5 | 21.25 | 103.25 | 99.75 | - | |
| Syndicat + Syndicat | - | - | 74.5 | 94.5 | |||||||||||||
| Dn20 | Filetage mâle + Union simple | G3 / 4 ' | G3 / 4 ' | 18.5 | 15 | 16.0 | 11.0 | 44.0 | 80.0 | 90.1 | 32 | 21.5 | 25.75 | 112.75 | 109.25 | - | |
| Syndicat + Syndicat | - | - | 100.2 | ||||||||||||||
Note:
1. Les tolérances dimensionnelles des pièces sont conformes à la norme GB/T 1804-2000, classe m.
2. Tolérance d'assemblage : ±2 mm.
3. Filetages de port en option : NPT, G, etc. Veuillez le préciser lors de la commande.
4. Pour des températures moyennes de 100°C à 150°C, un support de montage haute température est requis. Hauteur hors tout = H + 33 mm.
5. Pour des températures moyennes de 150°C à 200°C, un support de montage haute température est requis. Hauteur hors tout = H + 56 mm.
Attention:
1. En raison des variations d'un lot à l'autre, les données peuvent être sujettes à des modifications mineures. Le produit physique prévaudra. Nous nous réservons le droit de modifications sans préavis !
2. Pour les applications avec un espace d'installation limité ou des exigences dimensionnelles strictes, veuillez contacter le personnel commercial concerné.
Instructions pour la remplacement manuel
L’opération manuelle doit être effectuée hors tension. Reportez-vous au manuel pour plus de détails.
