Description

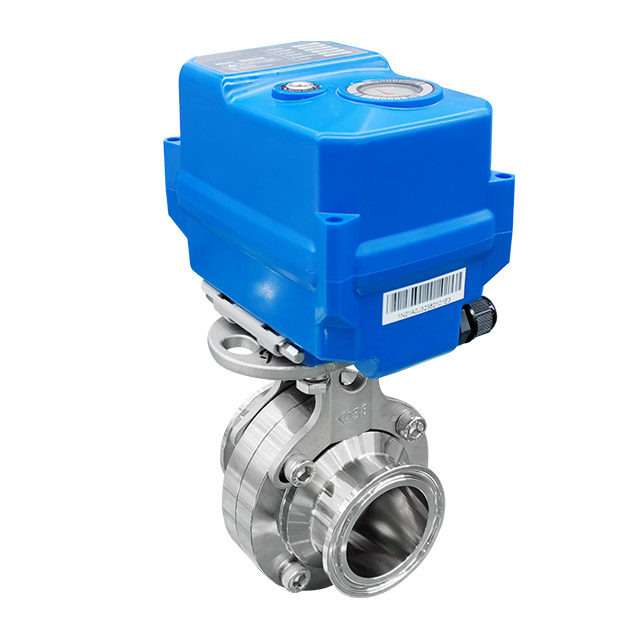

La vanne papillon motorisée KLD200 est conçue pour un assemblage rapide et répond aux normes sanitaires, ce qui la rend adaptée aux applications nécessitant une manipulation de fluides propres et hygiéniques. Le corps et le disque de la vanne sont fabriqués en acier inoxydable 304, 316 ou 316L, garantissant une excellente résistance à la corrosion et le respect des exigences sanitaires. Il dispose d'une fonction de sécurité permettant de choisir entre un fonctionnement normalement ouvert ou normalement fermé, constituant une alternative fiable et efficace aux électrovannes. Le moteur sans balais offre des performances stables et silencieuses, tandis que la clé hexagonale incluse permet une commande manuelle sûre en cas de perte de puissance. Avec sa conception compacte et son indice de protection IP67, la vanne est à la fois étanche à l'eau et à la poussière, idéale pour l'intégration dans des systèmes automatisés où l'hygiène et la fiabilité sont essentielles.
Les spécifications techniques incluent
Type de vanne : Vanne papillon motorisée
Raccordement : Montage rapide (norme sanitaire)
Tailles disponibles : Ф19, Ф25, Ф32, Ф38, Ф45
Pression nominale : Maximum 1,0 MPa
Température moyenne: 0 ° C à 100 ° C
Température ambiante: -15 ° C à 45 ° C
Commande manuelle : clé hexagonale (à utiliser dans des situations sans alimentation)
La vanne papillon motorisée sanitaire KLD200 est largement utilisée dans les systèmes de traitement de l'eau, les applications écologiques d'économie d'eau et les équipements de contrôle automatisés dans les environnements hygiéniques. Il offre une longue durée de vie allant jusqu'à 20 000 cycles, et des modes de fonctionnement à grande vitesse et standard sont disponibles pour répondre à divers besoins opérationnels.
Certifié CE.
Applications
Système de traitement de l'eau
Économie d'eau et autres systèmes écologiques
Petit équipement pour le contrôle automatique
Données techniques
Couple nominal | Tension nominale | Pouvoir | Câblage | Temps de course | Classe de protection | Pression maximale | Temp. |
20 nm | Dc24v | 85W | B3S / BD3S | 1 | Type IP67 ou F | 1.0MPA | 0-100 ℃ ※ 2 |
15nm | Dc12v | 15W / 25W @ KT | B2S / B3S / BD3S / KT32S | 15s | |||
20 nm | Dc12vh | 25W @ 10S / 36W @ KT | 10s | ||||
20 nm 15nm @ 6s | AC / DC24V | 15W @ 10S / 25W @ 6S / 36W @ KT | 10s / 6s | ||||
AC / DC95-265V | 15W @ 10S / 25W @ 6S / 36W @ KT | B3S / BD3S / KT32S | |||||
20 nm | AC24V | 15W | B3S / BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Il doit ajouter un support à haute température si la température moyenne est supérieure à 100 ℃.
Remarques : Le type S adopte un retour de micro-mouvement, qui peut maintenir l'état du signal après une panne de courant avec un léger retard par rapport à l'action de la position de la vanne. Si un signal de retour synchrone avec la position de la vanne est requis, la solution de retour de relais 200C-J est recommandée et des paramètres techniques détaillés peuvent être obtenus en consultant notre service client.

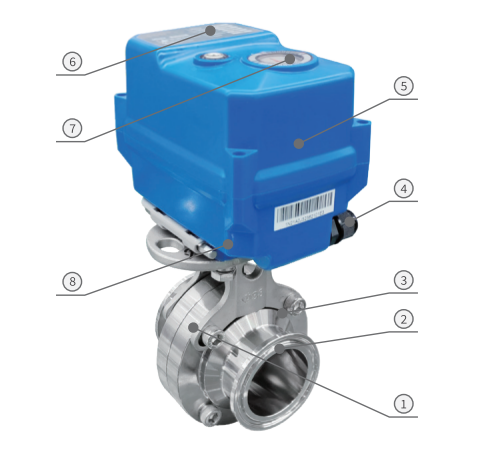

Diagramme des composants principaux
Composants principaux
| Non. | Composants | Matériel | Qté |
| 1 | Corps | 304/ 316/ 316L | 1 |
| 2 | Disque | 304/ 316/ 316L | 1 |
| 3 | Scellage | FPM/VMQ | 1 |
| 4 | Connecteur de câble | Nylon nickelé, laiton | 1 |
| 5 | Logement | Alliage PC ※ / Aluminium en cas de déménagement | 1 |
| 6 | Étiquette | PC | 1 |
| 7 | Fenêtre d'indication | PC transparent | 1 |
| 8 | Clé hexagonale | Outils | 1 |
※ Évitez tout contact direct ou indirect entre le PC et les solvants organiques tels que le toluène, le xylène, les cétones, le dichlorométhane, le trichlorométhane et le chloroforme, etc., en raison des caractéristiques de résistance à la corrosion des matériaux PC.

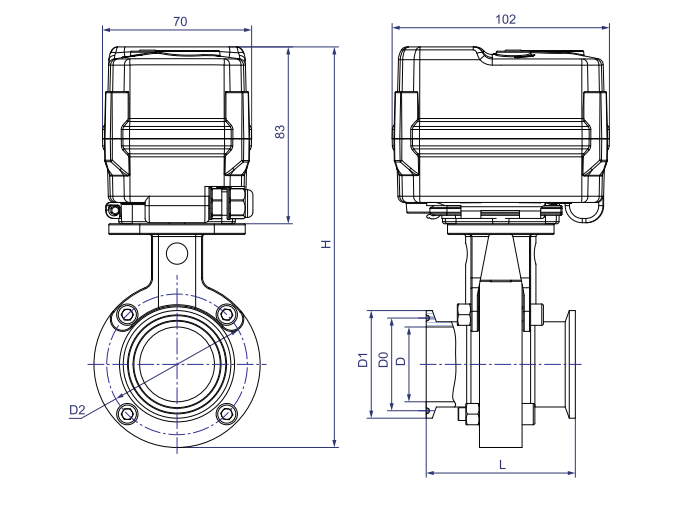

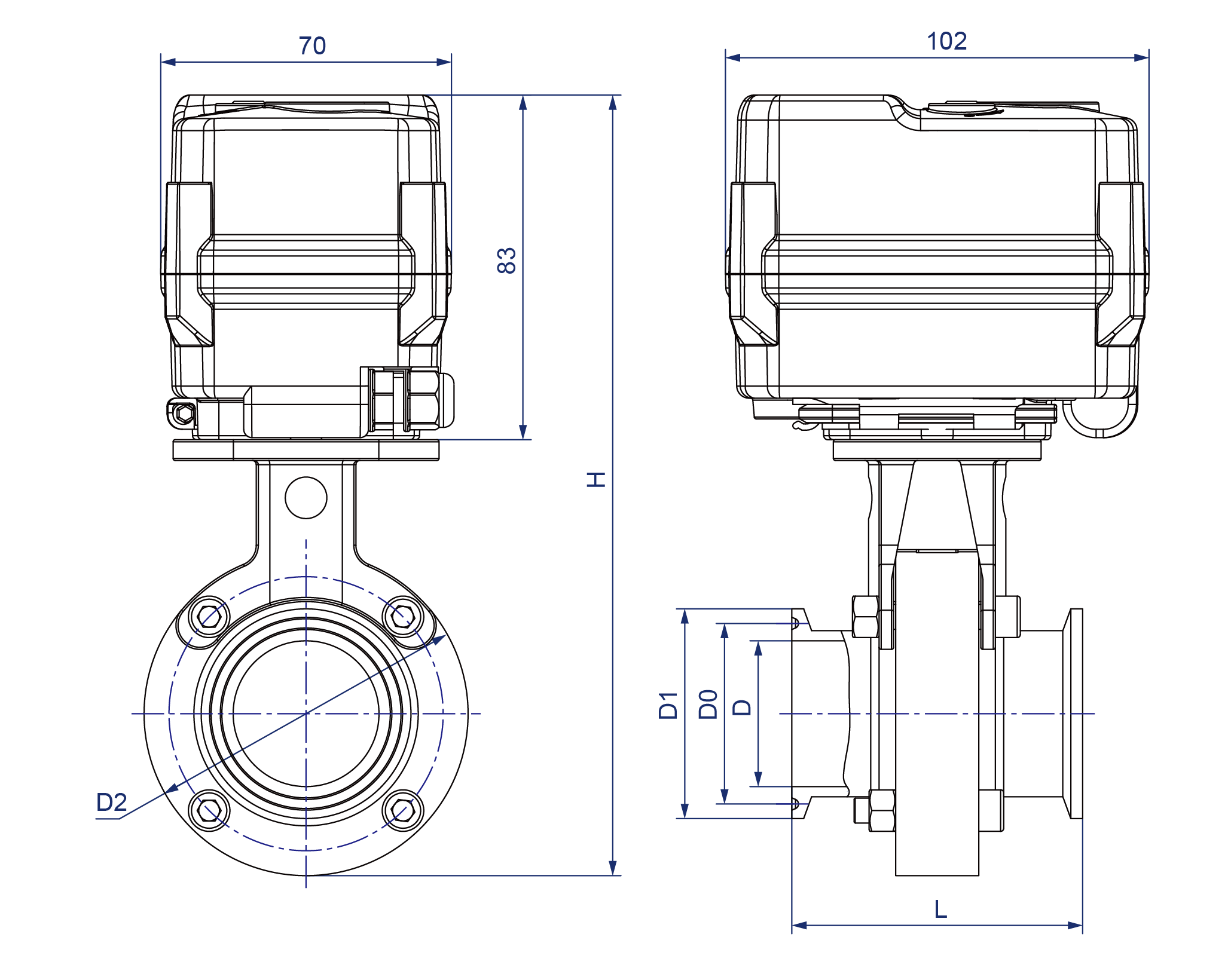

Dimensions【Ф19-Ф45】
Dimensions (mm)
DN | D | D0 | D1 | D2 | L | H | W (kg) |
Ф19 | 15.8 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф25 | 22.4 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф32 | 28.8 | 43.5 | 50.5 | 79 | 66 | 190.5 | 1.8 |
| Ф38 | 35.1 | 43.5 | 50.5 | 86 | 66 | 202.0 | 2.2 |
| Ф45 | 41.0 | 56.5 | 64.0 | 90 | 70 | 205.0 | 2.5 |
Données fonctionnelles
Angle de rotation | 90 ° ± 2 ° |
Degré de protection | IP67 F Type F [Forme d'humidité, ajout de radiateur déshumidifiant] Selon Q/12NK 4404-2023 |
Recharge manuelle | Clé hexagonale correspondante (à utiliser uniquement sans alimentation) |
| Indicateur de position |  |
Conditions de travail
Température ambiante. | -15 ℃＜ T ＜ 45 ℃ （peut être personnalisé pour d'autres températures） |
Humidité ambiante | 5-95% HR, non condensateur |
| Temp. | 0—100 ℃ |
※ Sous réserve de modifications techniques
