Un contrôle imprécis des fluides draine les budgets opérationnels et accélère l’usure des équipements dans les installations industrielles. Le contrôle de flux binaire fonctionne strictement dans des états complètement ouverts ou complètement fermés. Cette méthodologie marche-arrêt ne parvient absolument pas à maintenir des points de consigne dynamiques pour la température, la pression ou le débit sous des charges fluctuantes du système. Les variables de processus changent constamment. Vous avez besoin d'une solution mécanique capable d'un ajustement continu et proportionnel pour répondre à ces exigences changeantes.
Comprendre la mécanique précise d'une vanne modulante est la première étape dans la spécification de l'architecture de contrôle appropriée pour votre installation. Ces connaissances fondamentales permettent aux ingénieurs d'optimiser l'efficacité des processus, de stabiliser les boucles de contrôle et d'atténuer les responsabilités de maintenance à long terme. La sélection des bons composants évite les pannes catastrophiques des pipelines et garantit une réglementation environnementale ou chimique précise.

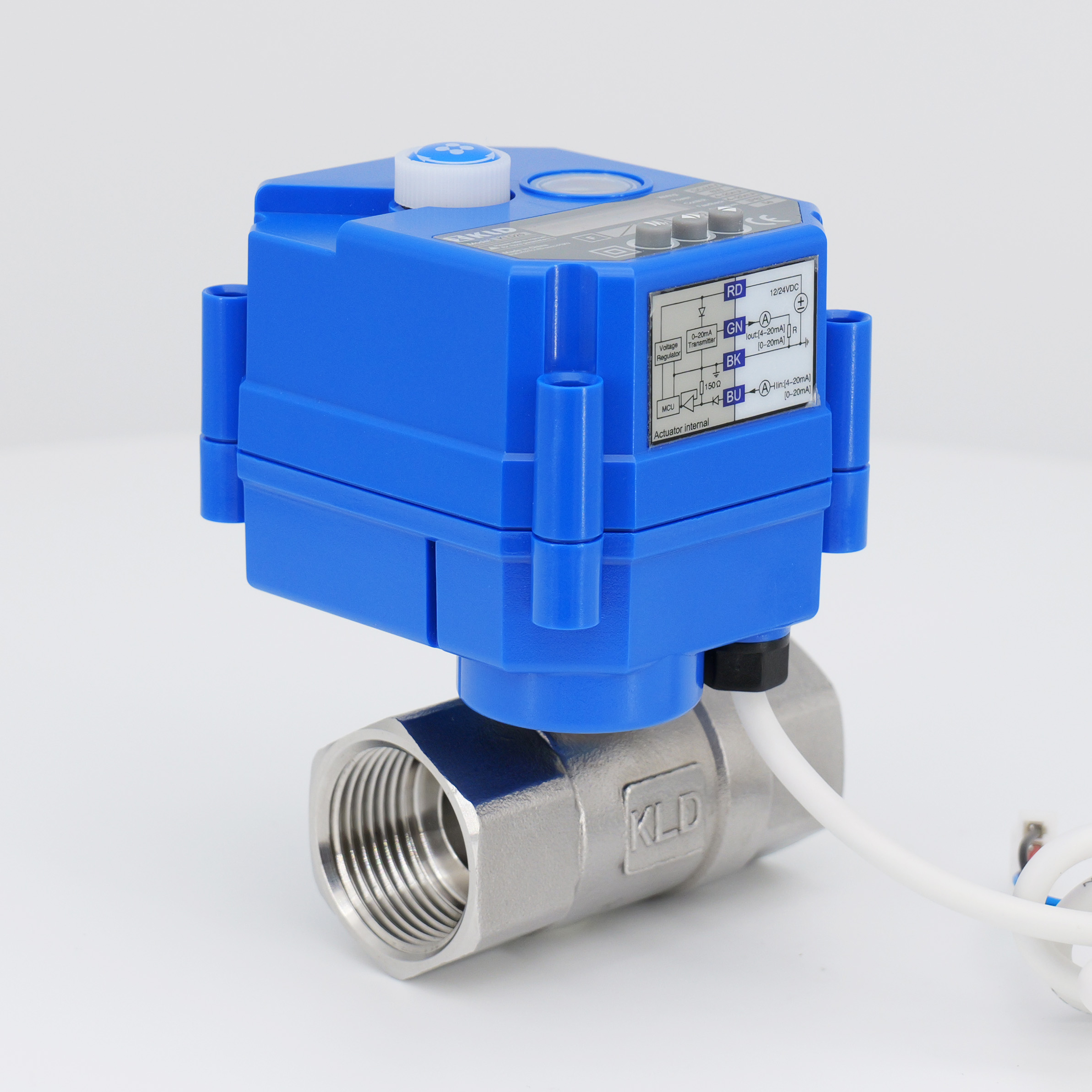

Une vanne modulante ajuste le débit proportionnellement entre 0 % et 100 % à l'aide d'un signal de contrôle continu, permettant une maintenance précise et automatisée des points de consigne du système.

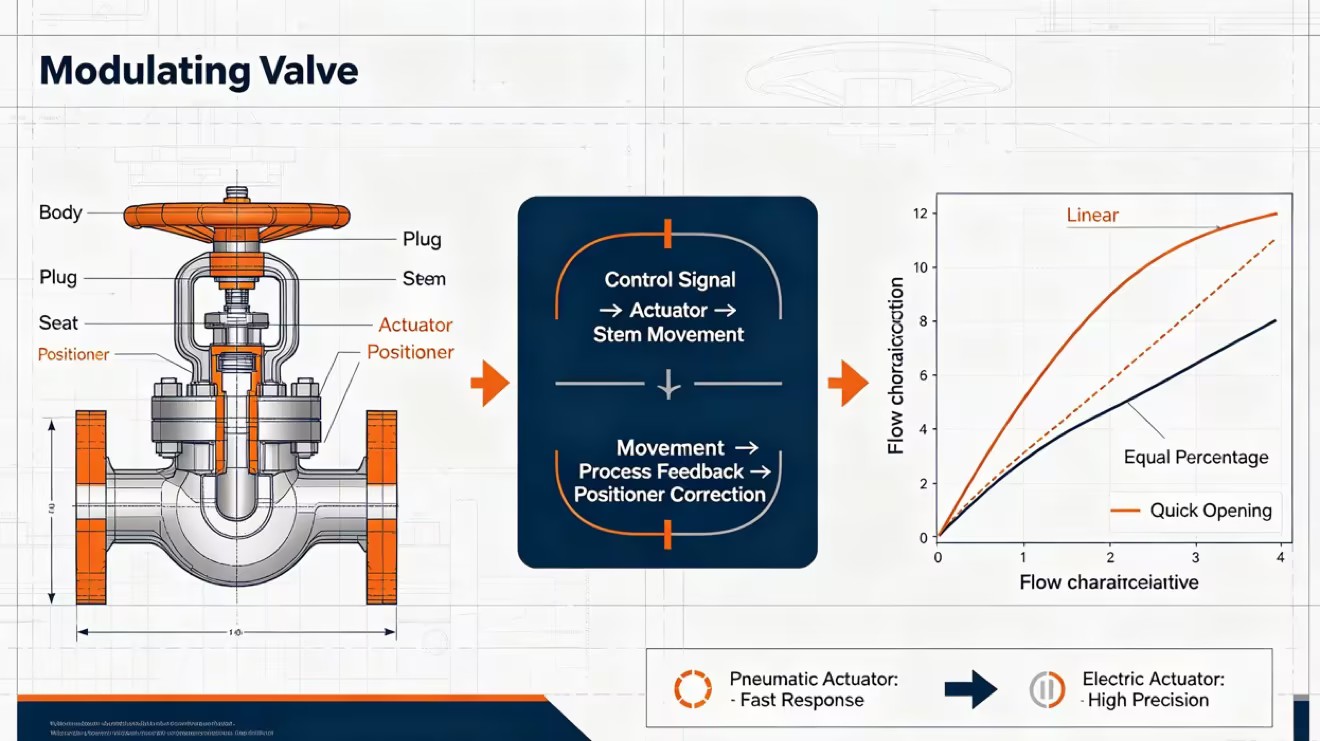

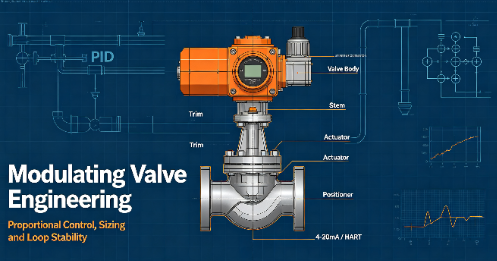

Une modulation fiable nécessite l'intégration transparente de trois composants distincts : le corps de la vanne (régulation du fluide), l'actionneur (force motrice) et le positionneur (précision du retour).
La sélection du type de vanne approprié (à globe, à bille en V, papillon) nécessite d'équilibrer le coefficient de débit requis (Cv) par rapport à la chute de pression, aux propriétés du fluide (liquide, gaz, vapeur) et aux caractéristiques de débit inhérentes.
Un dimensionnement ou une sélection de composants inappropriés introduit des risques critiques de mise en œuvre, notamment la cavitation, le clignotement, le frottement et le frottement de la boucle de contrôle.
Le contrôle binaire repose sur des vannes tout ou rien. Ces vannes n'existent que dans deux états : 100 % ouverte ou 0 % fermée. Cette limitation entraîne de fortes contraintes mécaniques au sein des réseaux de canalisations. La fermeture rapide d'une vanne d'isolement standard arrête instantanément l'élan du fluide. Cette décélération brutale génère une onde de choc hydraulique appelée coup de bélier. L’énergie cinétique du fluide en mouvement se transforme en pics de pression massifs. Ces pointes brisent les joints, détruisent les instruments et arrachent les supports de tuyauterie de leurs ancrages. Nous le constatons fréquemment dans les boucles d'eau de refroidissement mal conçues, où les opérateurs utilisent des vannes pour l'étranglement.
De plus, le contrôle binaire échoue entièrement dans les applications nécessitant un ajustement variable continu. Considérons un échangeur de chaleur conçu pour produire du fluide à exactement 150°F. Si la vanne d'alimentation en vapeur alterne uniquement entre complètement ouverte et complètement fermée, la température de sortie oscillera énormément. Le système dépassera et dépassera constamment le point de consigne cible. Ce comportement erratique ruine la qualité du produit et gaspille d’immenses quantités d’énergie thermique.
Les systèmes dynamiques exigent des réponses proportionnelles. Les exigences opérationnelles imposent le recours à la modulation lorsque des tolérances strictes sont obligatoires. Si une réaction chimique nécessite un débit d’alimentation précis à 1 % près, le contrôle binaire ne peut pas réussir. Vous devez utiliser un ajustement continu.
Les demandes de charge variables nécessitent également une modulation. La demande en aval reste rarement statique. À mesure que les consommateurs tirent davantage d’eau d’un système municipal ou qu’un bâtiment nécessite davantage de refroidissement pendant les heures de pointe de l’après-midi, le débit doit évoluer en conséquence. Le réglage progressif du débit protège les équipements sensibles en aval. L'augmentation lente de la pression empêche les surtensions soudaines d'endommager les membranes de filtration délicates ou les aubes de turbine en rotation excessive.
Les températures des bâtiments commerciaux fluctuent en fonction des niveaux d’occupation, du gain de chaleur solaire et des conditions météorologiques extérieures. Une vanne modulante contrôle automatiquement ces espaces intérieurs. Il permet de régler avec précision le débit d'eau glacée ou chaude à travers les serpentins des centrales de traitement d'air. À mesure que la température ambiante se rapproche du point de consigne du thermostat, la vanne se ferme progressivement. Il réduit le débit d'eau pour correspondre à la charge thermique exacte. Cette limitation précise évite les variations de température inconfortables et réduit considérablement l'énergie consommée par les installations de refroidissement et les chaudières. Dans les environnements de grands campus, des centaines de ces vannes fonctionnent en tandem pour équilibrer l'ensemble du réseau hydronique.
Les réactions chimiques nécessitent des contrôles environnementaux stricts pour rester sûres et productives. Les liquides volatils et les gaz réactifs exigent une pression et des débits précis. Les vannes de régulation modulantes maintiennent ces paramètres. Ils garantissent des réactions chimiques sûres et stables à l’intérieur de réacteurs sous pression. Une légère déviation du débit du catalyseur peut ruiner un lot de production entier ou déclencher un emballement thermique dangereux. La modulation continue évite ces excursions coûteuses en ajustant les débits en temps réel en fonction des retours des capteurs. Nous installons souvent des vannes en alliage spécialisées dans ces unités pour gérer des matières premières hautement corrosives tout en maintenant des tolérances de contrôle strictes.
Les centrales électriques dépendent de la distribution précise de vapeur à haute pression pour faire tourner d’énormes turbines. Des vannes modulantes régulent cette vapeur sur une partie ou la totalité de leur course. Ils optimisent l’efficacité des turbines en adaptant directement le débit de vapeur à la demande du réseau électrique. Lors des séquences de démarrage, ces vannes s'ouvrent progressivement. Cette lente introduction de vapeur réchauffe progressivement la tuyauterie. Une modulation précise protège l'infrastructure de production d'électricité contre les chocs thermiques, la distorsion des canalisations et les conditions de survitesse catastrophiques. Les systèmes d’eau d’alimentation des chaudières dépendent également fortement de ces vannes pour maintenir les niveaux du tambour dans des conditions de charge changeant rapidement.
Le corps de la vanne sert de limiteur de pression primaire. Il contient les pièces internes en contact avec le fluide, collectivement appelées garniture. La garniture comprend généralement le clapet, la bague de siège et la tige de valve. Ces composants restreignent ou permettent physiquement le passage du fluide. Au fur et à mesure que la tige se déplace, le bouchon se rapproche ou s'éloigne du siège.
La forme spécifique de la garniture dicte le profil d'écoulement. Un bouchon à disque plat offre une caractéristique d'ouverture rapide. Un bouchon parabolique ou profilé donne une caractéristique de débit linéaire ou à pourcentage égal. Les ingénieurs utilisent souvent des éléments internes guidés par cage pour les applications à haute pression. La cage agit comme un cylindre de guidage pour le bouchon, assurant la stabilité contre les turbulences agressives du fluide et réduisant les vibrations mécaniques.
L'actionneur fournit la force motrice physique nécessaire pour déplacer la tige de vanne sur sa course. Il traduit un signal de commande en mouvement mécanique. L'industrie utilise plusieurs mécanismes d'actionnement distincts :
Actionneurs pneumatiques : ils utilisent de l'air comprimé agissant contre un diaphragme flexible ou un piston rigide. Ils offrent des temps de réponse rapides et une poussée élevée. Ils intègrent facilement des ressorts mécaniques pour amener la vanne dans une position sûre en cas de perte de pression d'air.
Actionneurs électriques : ils utilisent des moteurs électriques couplés à des boîtes de vitesses. Ils offrent une haute précision et éliminent le besoin d’un réseau d’air comprimé à l’échelle de l’usine. Ils sont idéaux pour les endroits éloignés.
Actionneurs électro-hydrauliques : ils combinent des signaux de commande électriques avec une puissance hydraulique autonome. Ils offrent des capacités de poussée massives requises pour des vannes exceptionnellement grandes ou des chutes de pression extrêmes.
Le positionneur agit comme le cerveau de l’ensemble modulant. Il se monte directement sur l'actionneur. Le positionneur lit le signal de commande entrant du réseau de l'usine. Il compare ensuite mécaniquement ou numériquement ce signal de commande à la position physique réelle de la tige de vanne.
Si la pression du pipeline pousse contre le bouchon et le force à se désaligner, une divergence se produit. Le positionneur détecte immédiatement cette erreur. Il applique une force corrective en ajoutant ou en évacuant la pression d'air dans l'actionneur. Cette rétroaction en boucle fermée élimine la zone morte. Il garantit un placement exact de la tige quelles que soient les forces dynamiques fluctuantes à l’intérieur du tuyau.
Le contrôle automatisé nécessite des protocoles de communication standardisés. Le positionneur doit comprendre ce que le système de contrôle central veut qu'il fasse. Des entrées conformes aux normes de l'industrie commandent la position de la vanne. Les signaux analogiques, principalement 4-20 mA, restent les plus courants. Un signal de 4 mA commande généralement à la vanne de se fermer complètement, tandis qu'un signal de 20 mA lui commande de s'ouvrir complètement.
Les installations modernes utilisent des protocoles de bus de terrain numériques tels que HART, Profibus ou Foundation Fieldbus. Ces signaux numériques transmettent la commande de position principale ainsi que de riches données de diagnostic. Ils s'interfacent de manière transparente avec les automates programmables (PLC) ou les systèmes de contrôle distribués (DCS). Le processeur central calcule la sortie requise sur la base d'algorithmes PID et envoie la commande exacte au positionneur pour un contrôle entièrement automatisé.
Les ingénieurs considèrent universellement les vannes à soupape comme la norme industrielle en matière d’étranglement de haute précision. Le trajet interne du fluide oblige le support à changer de direction deux fois. Ce chemin tortueux crée une chute de pression naturellement élevée. Les vannes à soupape résistent exceptionnellement bien aux conditions de service sévères. Ils offrent des capacités d'arrêt serrées et une excellente plage de réglage. Leur conception robuste leur permet de résister aux vitesses élevées et aux turbulences associées à une réduction de pression agressive. Nous spécifions fréquemment des vannes à soupape pour les stations d'alimentation en eau de chaudière et de vapeur à haute pression où un contrôle précis n'est pas négociable.
Les applications de contrôle de débit haute capacité utilisent souvent des vannes à bille à port en V. Un robinet à tournant sphérique standard comporte un orifice circulaire. Lors de son ouverture, la zone d'écoulement change de manière non linéaire, ce qui entraîne un mauvais contrôle de l'étranglement. La conception du port V résout ce problème. Les fabricants usinent une encoche en forme de « V » dans la boule. Au fur et à mesure que la bille tourne, cette encoche expose progressivement la zone d’écoulement. Cette géométrie permet une caractéristique d'écoulement hautement linéaire. Les vannes à port en V offrent une capacité de débit élevée ainsi qu'un contrôle précis. Ils excellent dans la manipulation des boues fibreuses, de la pâte à papier et des fluides propres. L'action de cisaillement de l'encoche en V empêche également les particules solides de coincer le mécanisme.
Les canalisations de grand diamètre nécessitent des solutions rentables. Les vannes papillon répondent parfaitement à cette exigence grâce à leurs dimensions compactes et à leurs coûts de matériaux réduits. Cependant, les vannes papillon concentriques standard ont du mal à moduler. Ils souffrent de couples de fonctionnement élevés et d'une mauvaise résolution à proximité de la position fermée.
Les vannes papillon haute performance utilisent des conceptions à double ou triple décalage. Ces décalages éloignent le point de pivotement du disque de la ligne médiane. Cela réduit la friction du siège et améliore la précision de l'étranglement. Malgré ces améliorations, leur plage de contrôle efficace reste limitée. Généralement, vous ne les modulez qu’entre 20° et 70° de rotation. Travailler en dehors de cette plage entraîne souvent un contrôle de débit irrégulier et une usure accélérée du siège.
Un dimensionnement précis dicte les performances de contrôle. Le coefficient de débit (Cv) représente la relation mathématique entre le débit, la densité et la chute de pression. Par définition, un Cv équivaut à un gallon américain d'eau par minute à 60°F circulant à travers une vanne avec une chute de pression d'un psi. Le calcul du Cv requis est l'étape la plus importante de la spécification d'une vanne.
Les vannes surdimensionnées provoquent de graves problèmes de fonctionnement. Une vanne surdimensionnée doit fonctionner très près de son siège pour limiter le débit de manière adéquate. Cette proximité fait chasser la boucle de contrôle, oscillant constamment en ouverture et en fermeture. Il accélère également l'usure des garnitures en raison du fluide à grande vitesse s'infiltrant à travers un minuscule espace. À l’inverse, les vannes sous-dimensionnées ne peuvent pas transmettre le débit requis. Ils provoquent une perte de pression excessive et génèrent des vitesses de fluide dangereuses, entraînant une érosion rapide et des niveaux sonores inacceptables.
Les performances théoriques diffèrent souvent des applications réelles. La caractéristique de débit inhérente décrit le comportement de la vanne sous une chute de pression parfaitement constante. Les constructeurs testent et publient ces courbes inhérentes. Cependant, dans un système de tuyauterie dynamique, la chute de pression à travers la vanne varie à mesure que le débit change. Ce comportement dynamique définit la caractéristique du débit installé.
| Caractéristique de débit | Comportement inhérent (chute de pression constante) | Meilleur cas d'utilisation d'application |
|---|---|---|
| Linéaire | Le débit est directement proportionnel à la course de la vanne (par exemple, 50 % d'ouverture = 50 % de débit). | Contrôle du niveau de liquide, systèmes à chutes de pression constantes. |
| Pourcentage égal | Des incréments égaux de course de vanne produisent des changements en pourcentage égaux du débit existant. | Contrôle de la température, systèmes où la chute de pression varie fortement avec le débit. |
| Ouverture rapide | Le débit maximum est atteint rapidement avec une course initiale minimale de la vanne. | Service marche-arrêt, secours de sécurité ou opérations de remplissage rapide de lots. |
Les propriétés des fluides dictent le choix des matériaux. Les fluides corrosifs détruiront rapidement les composants standard en acier au carbone. Vous devez sélectionner les matériaux du corps et des garnitures en fonction de la composition chimique du support. Les options courantes incluent l'acier inoxydable 316, les alliages duplex ou des matériaux spécialisés comme l'Hastelloy et le Monel pour un service acide sévère.
Les températures extrêmes influencent fortement la sélection. Les applications cryogéniques nécessitent des aciers inoxydables austénitiques qui conservent leur ténacité à des températures inférieures à zéro. Les applications de vapeur à haute température nécessitent des alliages chrome-molybdène pour éviter le fluage et la déformation. Adhérez toujours strictement aux normes industrielles publiées par des organisations telles que l'ASME, l'API et la NACE. La conformité garantit l’intégrité de l’enceinte sous pression et protège le personnel de l’usine.
Le choix de la force motrice implique des compromis opérationnels distincts. Les actionneurs pneumatiques offrent des vitesses de réponse exceptionnellement rapides. Ils réagissent presque instantanément aux signaux de commande. Ils intègrent également facilement des mécanismes mécaniques de rappel par ressort. Si l'installation perd de l'électricité ou de l'alimentation en air, le lourd ressort interne force la vanne dans une position sûre prédéterminée. Cependant, les systèmes pneumatiques nécessitent une infrastructure d’air comprimé fiable, propre et sèche. L'humidité dans les conduites d'air détruira les composants pneumatiques du positionneur.
Les actionneurs électriques simplifient l'installation. Ils nécessitent uniquement un acheminement de l’alimentation électrique et des câbles de signal. Ils éliminent le besoin de compresseurs d’air et de tubes pneumatiques coûteux. Les actionneurs électriques offrent un positionnement incroyablement précis. Cependant, ils fonctionnent généralement plus lentement que leurs équivalents pneumatiques. La réalisation de capacités de sécurité nécessite des batteries de secours ou des supercondensateurs complexes, qui introduisent des points de défaillance électroniques supplémentaires.
La spécification d’équipements standard de bas niveau réduit souvent les dépenses en capital initiales du projet. Cependant, cette approche s’avère souvent préjudiciable dans les environnements de processus continus. Les applications à service sévère dégradent rapidement les composants standard. Une vanne moins chère pourrait subir une érosion des éléments internes dans les six mois, entraînant un arrêt imprévu de l'usine.
Investir dans des vannes de régulation modulantes robustes équipées de positionneurs intelligents avancés génère d'énormes dividendes opérationnels. Des diagnostics intelligents surveillent le frottement des vannes et la consommation d'air en temps réel. Ils prédisent les défaillances des garnitures avant que des émissions fugitives ne se produisent. Une modulation précise réduit le gaspillage d’énergie thermique dans les boucles de chauffage. La minimisation de la variabilité des processus augmente directement le rendement du produit et réduit considérablement les temps d'arrêt coûteux et imprévus.
De fortes chutes de pression déclenchent des phénomènes hydrodynamiques destructeurs dans les applications liquides. Le clignotement se produit lorsque la pression du fluide chute en dessous de sa pression de vapeur à l'intérieur de la vanne et reste en dessous de ce seuil en aval. Le liquide bout à l’état de vapeur. Cette vapeur à grande vitesse transporte des gouttelettes de liquide qui agissent comme des sableuses, érodant la tuyauterie en aval.
La cavitation se produit lorsque la pression chute en dessous de la pression de vapeur mais remonte au-dessus en aval. Des bulles de vapeur se forment dans la zone de basse pression. À mesure que la pression revient, ces bulles s’effondrent ou implosent violemment. Ces micro-implosions génèrent des ondes de choc localisées qui arrachent des morceaux de métal microscopiques de la garniture de soupape. Les stratégies d'atténuation comprennent la spécification de garnitures anti-cavitation en plusieurs étapes. Ces cages spécialisées divisent la chute de pression massive en étapes plus petites et gérables. L'utilisation de matériaux durcis comme les superpositions Stellite résiste également à l'érosion mécanique.
Le frottement mécanique dégrade considérablement les performances de la boucle de contrôle. Le frottement, ou frottement statique, empêche la tige de valve de se déplacer en douceur. Lorsque le contrôleur envoie un petit changement de signal, la tige reste en place en raison d'un emballage serré. Le contrôleur augmente le signal jusqu'à ce que la force de l'actionneur surmonte le frottement statique. La tige dépasse alors soudainement le point de consigne souhaité. Cela provoque une oscillation de boucle sans fin.
La zone morte représente la pente mécanique dans les liaisons entre l'actionneur, la tige et le positionneur. Le signal de commande change, mais le clapet de la vanne ne bouge pas immédiatement car les connexions mécaniques sont desserrées. Les positionneurs intelligents atténuent ces problèmes. Ils appliquent des rafales pneumatiques agressives et calculées pour surmonter instantanément la friction. La sélection d'une garniture en PTFE à faible friction équilibre les exigences strictes de contrôle des émissions avec un déplacement fluide de la tige.
La sécurité des processus exige un entretien rigoureux. Les vannes modulantes sont des dispositifs mécaniques hautement dynamiques fonctionnant sous des contraintes extrêmes. Ils nécessitent un étalonnage de routine pour garantir que les réglages du zéro et de l'échelle correspondent parfaitement aux signaux de contrôle entrants. Une vanne qui pense que 4 mA signifie 5 % d'ouverture fuira constamment lorsqu'on lui ordonne de se fermer.
Les ajustements de routine du garnissage évitent les émissions fugitives dangereuses. La surveillance diagnostique avancée suit les courbes de signature des vannes au fil du temps. En comparant les niveaux de friction et la consommation d'air actuels aux données de référence enregistrées lors de la mise en service, les équipes de maintenance peuvent identifier l'usure interne. Ces données prédictives mettent en évidence les problèmes avant qu’une panne catastrophique ne se produise, maintenant ainsi les normes les plus élevées de sécurité et de fiabilité des processus.
Une vanne modulante reste une exigence non négociable pour les systèmes industriels exigeant un contrôle dynamique et continu. Les vannes tout ou rien binaires ne peuvent tout simplement pas gérer des variables de processus précises telles que la température, la pression et le débit sous des charges fluctuantes. Une modulation précise protège l’infrastructure, optimise la consommation d’énergie et garantit la qualité des produits. Basez votre sélection initiale sur des données d’ingénierie rigoureuses. Déterminez le Cv exact requis en fonction des débits. Identifiez l’état du fluide comme liquide, gaz ou vapeur pour prédire les risques hydrodynamiques. Calculez la différence de pression maximale autorisée pour sélectionner le bon style de garniture. Enfin, alignez votre choix d’actionneur sur l’infrastructure de votre usine existante.
Pour garantir une mise en œuvre réussie, exécutez les étapes suivantes :
Consultez un ingénieur spécialisé en vannes pour effectuer des calculs de dimensionnement exacts dans vos conditions de débit minimum, normal et maximum.
Effectuez une analyse numérique de la dynamique des fluides (CFD) pour les applications à chute de pression élevée afin de prédire et d'atténuer les risques de cavitation ou de flash.
Finalisez la compatibilité des actionneurs et des positionneurs pour garantir une intégration numérique transparente avec votre réseau DCS ou PLC existant.
Établissez une signature de diagnostic de base lors de la mise en service initiale pour guider tous les futurs calendriers de maintenance prédictive.
R : Une vanne tout ou rien fonctionne exclusivement dans des états binaires : complètement ouvert ou complètement fermé. Il ne peut pas réguler le débit progressivement. Une vanne modulante assure un contrôle proportionnel continu. Il ajuste sa position entre 0 % et 100 % tout au long de sa course pour réguler avec précision le débit, la pression ou la température en fonction d'un signal de contrôle variable.
R : Les systèmes de contrôle automatisés commandent généralement ces vannes à l'aide de signaux analogiques tels que 4-20 mA ou 0-10 V CC. Les environnements industriels modernes utilisent fréquemment des protocoles de bus de terrain numériques, notamment HART, Profibus ou Foundation Fieldbus. Ces protocoles numériques transmettent la commande de position précise ainsi que de précieuses données de diagnostic et de santé.
R : Le dimensionnement repose sur le calcul du coefficient de débit (Cv). Cette formule utilise vos débits maximum, normal et minimum, la densité du fluide et la chute de pression exacte à travers la vanne. Des données précises sur les chutes de pression sont essentielles ; des données incorrectes conduisent à des vannes surdimensionnées ou sous-dimensionnées.
R : Les vannes papillon concentriques standard fonctionnent mal dans les applications de modulation en raison de la friction élevée du siège et des caractéristiques de débit non linéaires. Pour l'étranglement, vous devez utiliser des vannes papillon hautes performances dotées de conceptions à double ou triple décalage. Même dans ce cas, leur plage de modulation effective est limitée entre 20 et 70 degrés de rotation.
R : La chasse, ou oscillation continue autour d’un point de consigne, se produit pour trois raisons principales. La vanne peut être surdimensionnée, la forçant à fonctionner trop près du siège. Le réglage de la boucle de contrôle PID est peut-être trop agressif. Enfin, un frottement mécanique important peut faire sauter la tige de valve au-delà de la position cible.
R : Un positionneur est un dispositif de rétroaction monté sur l'actionneur. Il reçoit le signal de commande et le compare à la position physique réelle de la tige de vanne. Ceci est nécessaire car il ajuste automatiquement la force de l'actionneur pour surmonter la pression et la friction du pipeline, garantissant ainsi que la tige correspond à la position exacte commandée.
R : Avec une caractéristique linéaire, la capacité de débit augmente directement proportionnellement à la course de la vanne. Une vanne ouverte à 50 % donne un débit de 50 %. Avec une caractéristique de pourcentage égal, des incréments égaux de course de vanne produisent des changements de pourcentage égaux dans le débit existant. Un pourcentage égal est généralement utilisé pour le contrôle de la température ou les systèmes avec des chutes de pression variables.
