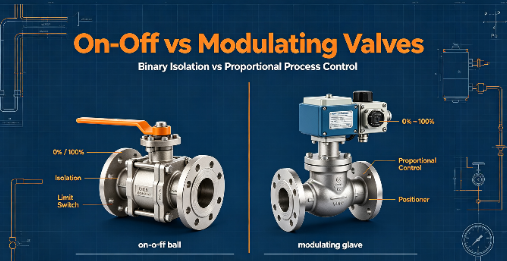

La sélection des vannes a un impact direct sur la stabilité, la sécurité et l’efficacité opérationnelle du système. Choisir entre l’isolation et la régulation modifie la dynamique des fluides et la longévité du système. Une mauvaise application d’un profil de vanne introduit de graves risques techniques. La surspécification d'un simple point d'isolement avec une unité de contrôle complexe augmente les charges de maintenance et ajoute des points de défaillance inutiles. Sous-spécifier une boucle de contrôle dynamique en installant une vanne binaire de base entraîne une instabilité du processus, de graves coups de bélier, des verrouillages de sécurité compromis et une usure mécanique prématurée. Les ingénieurs doivent procéder à une évaluation technique rigoureuse pour déterminer les exigences exactes de leur réseau de tuyauterie. Comprendre les mécanismes fondamentaux d'une vanne modulante par rapport à la valeur marche-arrêt garantit que l'architecture du système s'aligne sur les exigences opérationnelles. Cette évaluation nécessite d'analyser la dynamique du flux, les exigences de rétroaction de la boucle de contrôle et les propriétés physiques des milieux de traitement pour choisir entre l'isolation binaire et le contrôle proportionnel.
Contrôle opérationnel binaire ou proportionnel : une vanne tout ou rien fonctionne strictement à 0 % ou 100 % d'ouverture pour l'isolation du système, tandis qu'une vanne modulante s'ajuste en continu sur tout le spectre de débit pour maintenir des points de consigne de processus spécifiques.
Clarification de la terminologie : Dans la littérature industrielle, les vannes modulantes sont fréquemment appelées « vannes de contrôle », tandis que les vannes tout ou rien sont classées dans la catégorie des vannes d'isolement ou de blocage.
Complexité d'actionnement et de signal : les vannes modulantes nécessitent des signaux de commande continus (par exemple, 4-20 mA, HART ou Fieldbus) et des positionneurs pour le retour, ce qui les rend intrinsèquement plus complexes que les simples signaux discrets utilisés pour les vannes tout ou rien.
Disparité des coûts et de la maintenance : les coûts initiaux d’approvisionnement, d’étalonnage et de maintenance du cycle de vie des vannes modulantes sont nettement plus élevés ; ils ne doivent être déployés que là où une régulation précise du débit, de la température ou de la pression est strictement requise.
Spécificité de l'application : les vannes tout ou rien constituent la norme industrielle pour l'arrêt d'urgence (ESD), le remplissage par lots et le routage de sécurité, tandis que les vannes modulantes sont obligatoires pour les boucles de processus dynamiques et le mélange continu.
Une vanne tout ou rien fonctionne strictement comme un dispositif binaire. Ses paramètres opérationnels sont limités à deux états distincts : complètement ouvert pour permettre un débit maximum ou complètement fermé pour arrêter complètement le débit. Cette nature binaire en fait le principal mécanisme d’isolation positive au sein d’un réseau de canalisations. Lorsque la vanne est ouverte, l'alésage interne s'aligne généralement au ras du pipeline. Cette conception à port intégral minimise la chute de pression et permet au fluide de passer sans restriction. Lorsqu'il est fermé, le mécanisme d'étanchéité s'engage entièrement dans les sièges de soupape pour empêcher toute migration de fluide à travers la limite.
La fonction principale de ce type de vanne tourne autour de la protection de l'équipement, de la maintenance du système et de l'acheminement du débit sans restriction. Les opérateurs s'appuient sur ces vannes pour isoler des sections spécifiques d'une usine à des fins de maintenance sans arrêter l'ensemble de l'installation. Ils servent de barrières de sécurité dans les systèmes d’arrêt d’urgence, stoppant rapidement le flux de matières dangereuses. Les profils mécaniques courants conçus pour cette tâche spécifique comprennent les robinets à tournant sphérique standard, les robinets-vannes et les vannes papillon hautes performances. Ces conceptions donnent la priorité à un chemin d'écoulement clair et à des surfaces d'appui robustes capables de résister à des pressions différentielles élevées lorsqu'elles sont complètement fermées. Par exemple, un robinet à tournant sphérique monté sur tourillon offre une excellente isolation haute pression car la bille est ancrée, permettant à la pression de la conduite de pousser le siège en amont contre la bille pour une étanchéité parfaite.
Une vanne modulante assure un contrôle proportionnel du débit. Il possède la capacité mécanique et électrique de maintenir une position ouverte entre 0 % et 100 %. Plutôt que de simplement démarrer ou arrêter le débit, ces vannes étranglent le fluide de traitement pour atteindre des conditions spécifiques en aval. Ils agissent comme l'élément de contrôle final dans un système de contrôle en boucle fermée. Un automate programmable (PLC) ou un système de contrôle distribué (DCS) surveille en permanence les variables du processus telles que la température, la pression ou le débit. Le contrôleur compare la variable réelle au point de consigne souhaité, calcule l'erreur à l'aide d'un algorithme proportionnel-intégral-dérivé (PID) et envoie un signal correspondant à la vanne pour ajuster sa position.
Les profils mécaniques destinés aux fonctions de modulation sont spécialement conçus pour gérer les dures réalités de l'étranglement continu. Les conceptions typiques incluent les vannes à soupape, les vannes à bille à port en V et les vannes à boisseau excentrique. La garniture interne de ces vannes est hautement spécialisée. Lorsque le fluide est forcé à travers une vanne partiellement ouverte, la vitesse augmente tandis que la pression chute. Ce changement physique entraîne fréquemment une cavitation ou un bruit aérodynamique important. Les éléments internes de vannes modulantes sont dotés d'une caractérisation de débit personnalisée, de cages anti-cavitation et de conceptions d'atténuation du bruit pour gérer cette dynamique des fluides destructrice. Un robinet à soupape guidé par cage, par exemple, utilise un cylindre perforé pour diviser le débit en flux plus petits, réduisant ainsi l'énergie cinétique et empêchant les bulles de cavitation d'imploser contre le corps de la vanne.

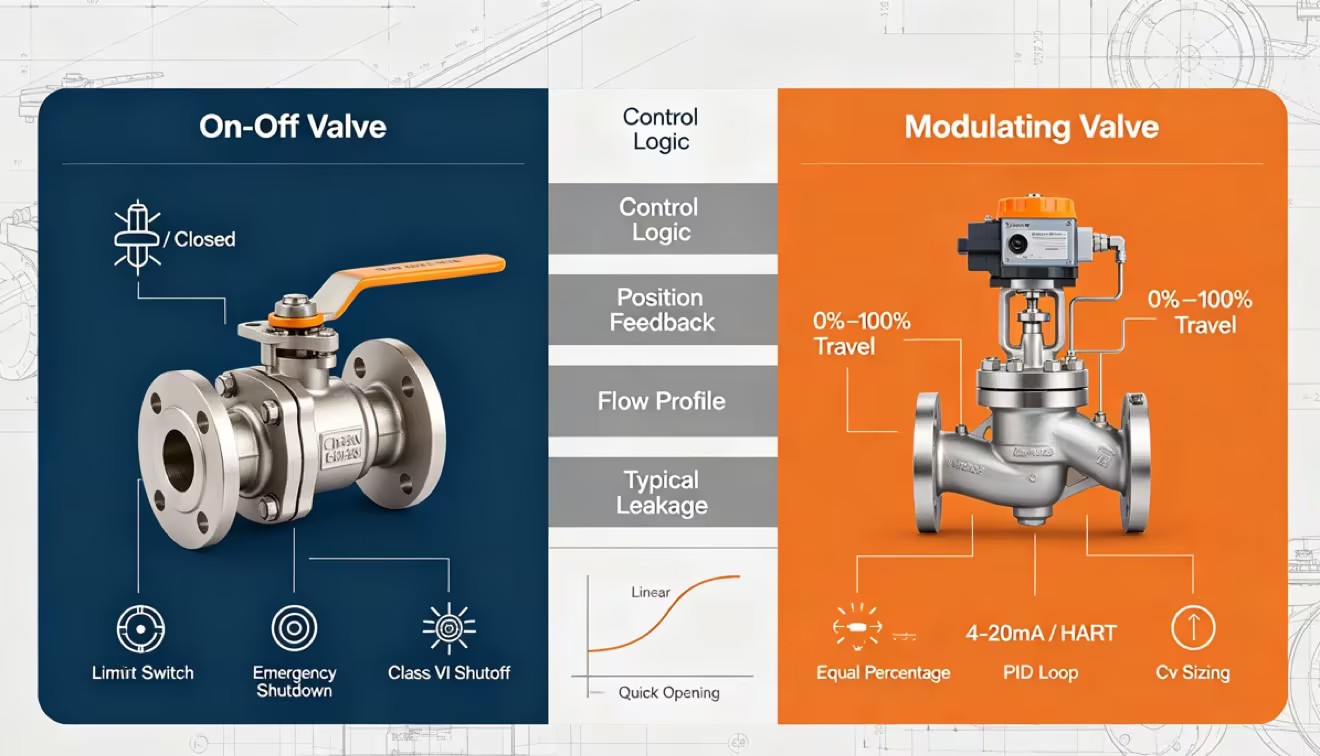

| Caractéristique technique | Vanne tout ou rien | Vanne modulante |
|---|---|---|
| Fonction principale | Isolation positive et acheminement du flux | Contrôle proportionnel des variables de processus |
| États de fonctionnement | 0 % (Fermé) ou 100 % (Ouvert) | Toute position entre 0% et 100% |
| Signal d'actionnement | Discret (24 V CC, 120 V CA, impulsion pneumatique) | Analogique (4-20 mA) ou numérique (HART, Fieldbus) |
| Mécanisme de rétroaction | Fins de course ou capteurs de proximité | Positionneur électropneumatique ou numérique |
| Classe de fuite typique | ANSI Classe VI (étanche aux bulles) | ANSI Classe III, IV ou V (fuite technique) |
Le contraste technique le plus déterminant réside dans l’amplitude des mouvements. Une vanne tout ou rien fonctionne sur des états finaux discrets. Il passe de complètement assis à complètement non assis, n'offrant aucun positionnement intermédiaire fiable. Tenter de maintenir une vanne binaire standard en position ouverte à 50 % entraîne un débit irrégulier et une dégradation mécanique rapide. La vitesse du fluide érodera les sièges souples, détruisant la capacité d'isolation de la vanne. Les vannes modulantes offrent un positionnement haute résolution. Ils effectuent des micro-ajustements, parfois aussi petits que 0,1 % de la course totale, pour affiner le passage du fluide.
Les caractéristiques de débit comptent exclusivement pour les applications de modulation. Ces caractéristiques définissent la relation mathématique entre le pourcentage de course de la vanne et sa capacité de débit (Cv). Une caractéristique linéaire fournit un débit directement proportionnel à la course de la vanne. Une caractéristique à pourcentage égal garantit que des incréments égaux de course de vanne produisent des changements en pourcentage égaux dans le débit existant. Cette courbe spécifique est très efficace pour maintenir la stabilité de la boucle de contrôle malgré diverses chutes de pression. Les caractéristiques d'ouverture rapide fournissent un débit maximal avec un déplacement initial minimal, parfois utilisées dans des applications de ventilation spécifiques. Les vannes binaires n'utilisent pas ces courbes de débit car elles ne sont pas conçues pour étrangler.
Les exigences en matière de signal dictent l'architecture électrique de l'installation de la vanne. Les vannes d'isolement binaires reposent sur une tension discrète ou des impulsions pneumatiques. Un simple signal de 24 V CC ou 120 V CA alimente un solénoïde, qui dirige l'air de l'instrument pour ouvrir ou fermer l'actionneur. Le système de contrôle n'a besoin que d'émettre une commande de base « run » ou « stop ». Les vannes modulantes nécessitent des protocoles de communication analogiques ou numériques. La norme industrielle reste le signal analogique 4-20 mA, où 4 mA représente complètement fermé et 20 mA représente complètement ouvert. Les installations modernes utilisent fréquemment des protocoles numériques tels que HART, Foundation Fieldbus ou Profibus. Ces réseaux numériques transmettent le signal de commande primaire ainsi que des données de diagnostic détaillées.

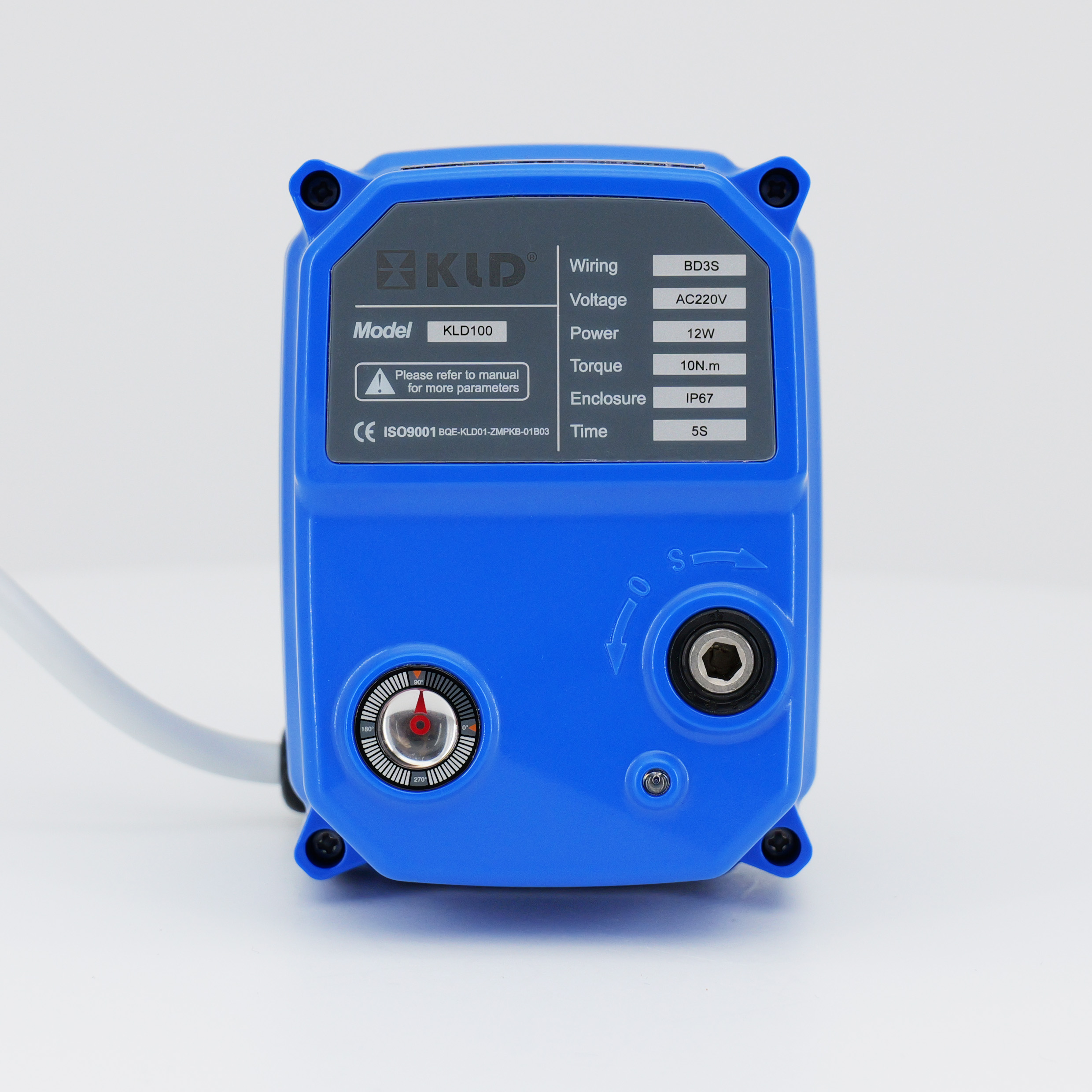

La mécanique des actionneurs diffère considérablement en fonction du cycle de service. De simples actionneurs pneumatiques ou électriques pour vannes d'isolement restent inactifs pendant de longues périodes. Ils s’actionnent, atteignent leur état final et maintiennent la pression. Les actionneurs électriques modulants nécessitent des valeurs nominales de service continu. Ils gèrent des micro-ajustements constants dictés par le contrôleur PID sans surchauffe du moteur. Ces actionneurs sont dotés d'un engrenage spécialisé, d'une dissipation thermique robuste et de capacités de démarrage/arrêt à haute fréquence pour gérer la chasse incessante nécessaire au maintien de points de consigne de processus serrés. Les actionneurs pneumatiques modulants utilisent des diaphragmes roulants au lieu de pistons standard pour éliminer les frottements lors des petits mouvements.
Les paramètres de temps de course servent des objectifs opérationnels totalement différents. Les vannes binaires nécessitent souvent des capacités d'actionnement rapides. Dans un scénario d'arrêt d'urgence, une vanne d'isolement peut devoir passer de complètement ouverte à complètement fermée en moins d'une seconde pour isoler une rupture de pipeline ou arrêter une réaction chimique incontrôlée. Les actionneurs pneumatiques équipés de vannes d'échappement rapide évacuent l'air instantanément pour répondre à ces exigences de vitesse élevée. Les actionneurs à crémaillère et pignon sont fréquemment sélectionnés pour ces applications quart de tour à action rapide.
Les vannes modulantes utilisent des vitesses de course délibérées et amorties. Un mouvement rapide dans une boucle de contrôle entraîne un dépassement du point de consigne par la variable de procédé. Cela conduit à une oscillation continue et à une instabilité du système. Les actionneurs des vannes modulantes sont adaptés ou limités pour se déplacer de manière fluide et prévisible. Cette vitesse contrôlée permet au contrôleur PID de lire la réaction du processus, de recalculer l'erreur et d'émettre des commandes mises à jour sans provoquer de choc hydraulique ou de fluctuations erratiques du débit.
La vérification de l’état de la vanne nécessite des instruments différents selon le type de vanne. Les vannes d'isolement utilisent de simples interrupteurs de fin de course ou des capteurs de proximité. Ces dispositifs discrets se déclenchent uniquement lorsque la tige de valve atteint la fin absolue de sa course. Ils renvoient une confirmation binaire à la salle de contrôle indiquant que la vanne est définitivement ouverte ou fermée. Si la vanne reste ouverte à 95 %, le fin de course ne s'enclenchera pas, alertant l'opérateur d'un défaut mécanique.
Les configurations modulantes imposent l’utilisation de positionneurs de vannes. Un positionneur agit comme une boucle de contrôle localisée montée directement sur la vanne. Il reçoit le signal de commande du DCS principal (par exemple, 12 mA pour une ouverture à 50 %) et le compare à la position physique réelle de la tige de vanne à l'aide d'une liaison mécanique ou d'un capteur magnétique sans contact. Si la tige n'est qu'à 48%, le positionneur ajuste automatiquement la sortie pneumatique vers l'actionneur jusqu'à ce que la position physique se concilie parfaitement avec le signal de commande. Cette boucle de rétroaction élimine les erreurs causées par le frottement de la garniture, les variations de pression du procédé ou les forces aérodynamiques agissant sur les éléments internes de la vanne.
Certains procédés industriels rendent la modulation strictement non négociable. Les échangeurs de chaleur nécessitent un contrôle précis de la température pour éviter la dégradation du produit. Cela nécessite une vanne capable d'ajuster en permanence le débit de vapeur ou d'eau de refroidissement. Les systèmes de dosage chimique en continu reposent sur un contrôle proportionnel pour maintenir des niveaux de pH ou des rapports de mélange exacts. Les stations de réduction de pression doivent s'adapter instantanément aux pressions fluctuantes en amont pour fournir un débit constant en aval. Dans ces scénarios, une vanne binaire provoquerait de violentes oscillations dans la variable du processus, détruisant la qualité du produit et stressant la tuyauterie.
La stabilité du processus dépend fortement de la résolution mécanique de l’ensemble modulant. La zone morte fait référence à la plage dans laquelle le signal d'entrée peut varier sans initier de changement observable dans la position de la vanne. L'hystérésis décrit la différence de position de la vanne pour un signal donné selon que le signal augmente ou diminue. Les vannes modulantes de haute qualité minimisent la zone morte et l'hystérésis. Cela garantit que même la plus petite sortie du contrôleur entraîne un ajustement physique précis, gardant la variable de processus verrouillée sur le point de consigne.
Lorsque la priorité opérationnelle passe de la régulation au confinement absolu, les vannes binaires deviennent obligatoires. Les vannes d'arrêt d'urgence (ESDV) constituent la dernière ligne de défense essentielle dans les environnements dangereux. Ils restent complètement ouverts pendant les opérations normales et doivent se fermer parfaitement dès réception d'un signal de déclenchement. Les systèmes de blocage et de purge utilisent une séquence de vannes binaires pour garantir une migration de fluide nulle dans une section de canalisation en cours de maintenance. L'acheminement des parcs de stockage nécessite des voies d'écoulement claires et sans restriction pour déplacer des volumes massifs de produits entre les cuves de stockage sans perte de pression.
Les normes de conformité en matière de sécurité imposent des classifications d'arrêt strictes pour ces applications. Les niveaux d'intégrité de sécurité (SIL) évaluent la fiabilité d'une fonction instrumentée de sécurité. Les vannes utilisées dans les boucles classées SIL doivent démontrer des probabilités de défaillance exceptionnellement faibles sur demande. La simplicité d'un actionneur binaire combinée à une vanne d'isolement robuste offre les performances prévisibles et reproductibles requises pour répondre aux certifications de sécurité strictes.
Les attentes en matière d'étanchéité interne diffèrent considérablement entre les deux catégories de vannes. Les vannes d'isolement sont conçues pour fournir une fermeture étanche aux bulles. Selon la norme ANSI/FCI 70-2, ces vannes répondent généralement aux exigences de classe VI. Ils utilisent des sièges souples et résilients en PTFE, PEEK ou élastomères pour garantir aucune fuite visible, même sous une pression différentielle élevée. Cette étanchéité absolue empêche la contamination croisée et protège le personnel lors de la maintenance en aval.
Les vannes de régulation modulantes donnent la priorité aux performances d'étranglement plutôt qu'à l'étanchéité absolue. Leurs garnitures internes sont souvent entièrement construites en métaux durcis comme le Stellite pour résister aux forces érosives des fluides à grande vitesse et à la cavitation. Les surfaces d’assise métal sur métal atteignent rarement un statut étanche aux bulles. Les vannes modulantes présentent généralement des taux de fuite ANSI de classe III, IV ou V. Une vanne de classe IV, par exemple, permet à 0,01 % de sa capacité nominale de s'échapper du siège lorsqu'elle est complètement fermée. Ces taux de fuite techniques sont acceptables car la tâche principale de la vanne est le contrôle dynamique et non l'isolation sans issue. Si une fermeture étanche est requise dans une boucle de régulation, les ingénieurs installent une vanne d'isolement binaire dédiée immédiatement en amont de la vanne modulante.
Les systèmes de contrôle distribués (DCS) et les automates programmables (PLC) modernes intègrent les deux types de vannes, mais l'échange de données varie. L'intégration d'une vanne binaire nécessite une capacité d'E/S minimale. Vous avez généralement besoin d'une sortie numérique pour commander le solénoïde et de deux entrées numériques pour lire les interrupteurs de fin de course ouvert/fermé. Cette simplicité rend la mise à l’échelle d’une installation comportant des centaines de points d’isolement simple et fiable.
Les vannes modulantes intelligentes offrent des avantages significatifs en matière de collecte de données. Les positionneurs numériques utilisant les protocoles HART ou Fieldbus transmettent une multitude d'informations de diagnostic à la salle de contrôle. Les équipes de maintenance surveillent la course totale de la tige, le nombre d'inversions, les variations de pression d'alimentation et l'analyse du frottement interne. Ces données permettent des stratégies de maintenance prédictive. Les techniciens identifient la dégradation de la garniture ou l'usure de l'actionneur bien avant que la vanne ne tombe en panne sur le terrain. Même si cette intégration nécessite une programmation plus complexe et une bande passante plus élevée, l'intelligence opérationnelle acquise est inestimable pour les boucles de contrôle critiques.
L'installation d'une vanne modulante là où une simple isolation est suffisante représente un faux pas technique important. L'utilisation d'une vanne de régulation complexe avec un positionneur numérique et un équipement spécialisé pour une opération de remplissage de réservoir de base introduit des points de défaillance inutiles. L'actionneur à service continu et les relais pneumatiques sensibles nécessitent un air d'instrument plus propre et un étalonnage plus fréquent qu'un simple solénoïde marche-arrêt. Cette surspécification complique l'architecture de contrôle et augmente la probabilité de temps d'arrêt imprévus dus à un dysfonctionnement de l'instrument.
L'atténuation nécessite un examen strict du schéma de tuyauterie et d'instrumentation (P&ID) et de la boucle PID avant la spécification. Les ingénieurs doivent vérifier si le contrôle proportionnel est réellement dicté par la chimie ou la thermodynamique du procédé. Si le processus nécessite uniquement de déplacer le fluide d’un point A à un point B sans réguler le débit en temps réel, une vanne d’isolement standard constitue le bon choix technique.
Tenter d'utiliser une vanne binaire à action rapide pour un pseudo-contrôle ou un étranglement crée de graves risques mécaniques et hydrauliques. Les robinets à tournant sphérique ou à vanne standard possèdent des caractéristiques de débit non linéaires. Les ouvrir légèrement entraîne une poussée de liquide massive et imprévisible. L'étranglement d'une vanne standard à siège souple provoque l'érosion des sièges en polymère par le fluide à grande vitesse, détruisant ainsi de manière permanente la capacité de la vanne à se fermer hermétiquement. La fermeture rapide d'une vanne binaire face à des débits élevés provoque de graves coups de bélier. Ce changement soudain de vitesse envoie des ondes de choc destructrices dans le système de tuyauterie, susceptibles de rompre les joints et d'endommager les pompes.
Pour atténuer ces problèmes de dynamique des fluides, les ingénieurs doivent mettre en œuvre des contrôles de vitesse de course. L'installation de limiteurs d'échappement pneumatiques sur les actionneurs binaires ralentit la vitesse de fermeture, dissipant l'énergie cinétique du fluide et évitant les coups de bélier. Si le processus nécessite des changements progressifs de vitesse d'écoulement ou un positionnement intermédiaire, la mise à niveau vers une vanne modulante correctement dimensionnée avec des éléments internes caractérisés est la seule solution technique sûre.
Les vannes modulantes dépendent fortement d’une transmission précise du signal. Les signaux analogiques 4-20 mA sont sensibles aux interférences électromagnétiques (EMI) et aux interférences radiofréquences (RFI) générées par les variateurs de fréquence, les gros moteurs ou les lignes électriques à haute tension à proximité. Le bruit du signal amène le positionneur de vanne à lire des commandes fluctuantes, ce qui entraîne un mouvement erratique de la vanne et des débits instables. Les liaisons mécaniques au sein du positionneur subissent une dérive d'étalonnage au fil du temps en raison des vibrations et des cycles thermiques.
L'atténuation des interférences de signal nécessite le strict respect des normes de câblage des instruments et des contrôles de maintenance de routine. Suivez ces étapes pour garantir l’intégrité du signal :
Vérifiez la mise à la terre du blindage au niveau de l'armoire DCS pour isoler le signal analogique du bruit externe.
Inspectez les liaisons du positionneur et les bras de rétroaction pour déceler toute usure mécanique ou connexions desserrées.
Exécutez un test de réponse par étapes pour vérifier toute hystérésis ou zone morte excessive dans l'ensemble de vanne.
Mettez à niveau l'architecture de contrôle vers des protocoles de communication numériques pour éliminer complètement la dégradation des signaux analogiques.
Programmez des positionneurs intelligents pour exécuter des routines d’auto-étalonnage pendant les temps d’arrêt programmés.
Auditez le P&ID de votre installation pour séparer clairement les points d'isolement critiques des boucles de contrôle dynamiques avant de spécifier un nouvel équipement.
Calculez le coefficient de débit requis (Cv) pour les conditions de débit minimum et maximum afin de garantir que toute vanne modulante sélectionnée fonctionne dans sa plage de contrôle optimale.
Spécifiez un arrêt ANSI de classe VI pour toute vanne conçue pour un arrêt d'urgence, un blocage et une purge ou une isolation de maintenance.
Mettez à niveau les boucles de contrôle analogiques 4-20 mA vers les protocoles numériques HART ou Fieldbus si votre installation subit des interférences de signal fréquentes ou nécessite des diagnostics prédictifs avancés.
R : Non. L'utilisation d'une vanne tout ou rien, comme une vanne à vanne standard ou une vanne à bille, pour l'étranglement provoque une usure prématurée du siège, une cavitation importante et un mauvais contrôle du débit. Ces vannes ne disposent pas de caractéristiques de débit conçues, ce qui signifie que de légers mouvements provoquent des pics de débit imprévisibles. Le fluide à grande vitesse érodera rapidement les surfaces d'étanchéité, détruisant la capacité de la vanne à fournir une isolation positive.
R : La norme industrielle reste le signal analogique 4-20 mA, où 4 mA commande la vanne complètement fermée et 20 mA la commande complètement ouverte. Les installations industrielles modernes utilisent de plus en plus d'alternatives numériques telles que HART, Foundation Fieldbus et Profibus, qui transmettent le signal de contrôle ainsi que de précieuses données de diagnostic et d'étalonnage.
R : Les vannes modulantes nécessitent des composants hautement spécialisés. Ils utilisent des garnitures d'étranglement usinées sur mesure conçues pour atténuer la cavitation et le bruit. Ils nécessitent des actionneurs à service continu capables de micro-ajustements constants sans surchauffe, et ils doivent intégrer des positionneurs électropneumatiques ou numériques pour fournir un retour mécanique précis en boucle fermée.
R : En général, non. Bien que certaines vannes modulantes assurent une fermeture étanche, leur conception principale se concentre sur le contrôle du débit. Ils utilisent souvent des sièges métal sur métal pour résister à l'étranglement érosif, ce qui entraîne des taux de fuite ANSI de classe IV ou V. Les vannes tout ou rien dédiées avec sièges souples sont préférées pour une isolation critique et étanche aux bulles.
R : La conversion nécessite des modifications techniques importantes. Vous devez remplacer l'actionneur simple par un modèle à service continu et ajouter un positionneur numérique pour le retour d'information. Plus important encore, vous devez vérifier que les éléments internes de la vanne sont adaptés au débit proportionnel. Les trims binaires standard subissent de graves dommages par cavitation s'ils sont forcés d'étrangler continuellement.
