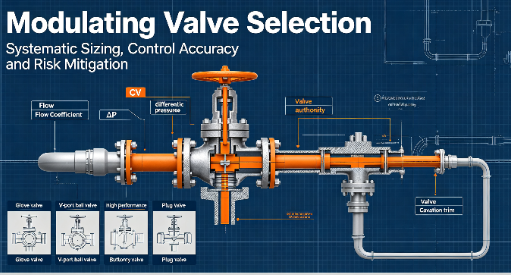

Un mauvais contrôle des flux draine rapidement les ressources des installations industrielles et commerciales. Cela entraîne un gaspillage d’énergie important, une instabilité des processus et une usure prématurée des équipements. Les pannes catastrophiques du système commencent souvent par un seul composant incompatible, incapable de gérer les conditions dynamiques des fluides. La sélection d'une valeur de régulation va bien au-delà de la simple correspondance des tailles de tuyaux et des caractéristiques nominales des brides. Cela nécessite un alignement précis de la dynamique des fluides, des chutes de pression, de la compatibilité des matériaux et de la réponse de l'actionneur. Sans la collaboration de ces éléments, il est physiquement impossible d’obtenir un contrôle stable et reproductible. Ce guide fournit un cadre systématique et basé sur l'ingénierie pour évaluer, dimensionner et spécifier la vanne modulante appropriée . Vous apprendrez à optimiser les boucles de processus, à prévenir les phénomènes fluides destructeurs et à garantir une fiabilité à long terme dans des applications exigeantes.
Le dimensionnement n'est pas négociable : le surdimensionnement est la cause la plus courante d'un mauvais contrôle et d'un mauvais fonctionnement des vannes ; Un calcul précis du coefficient de débit (Cv) est obligatoire.
L'application dicte le type de vanne : les vannes à soupape offrent une précision inégalée, tandis que les vannes à bille à port en V et les vannes papillon hautes performances offrent des solutions rentables pour des caractéristiques de débit spécifiques et des diamètres de tuyaux plus grands.
L'actionnement améliore la précision : le corps physique de la vanne est aussi efficace que l'actionneur et le positionneur intelligent pilotant sa modulation.
Le contexte est important : les critères de sélection changent considérablement selon qu'il s'agit d'une application d'un processus industriel lourd ou d'un système CVC/hydronique commercial.
L'atténuation des risques prolonge la durée de vie : une gestion proactive de la pression différentielle évite les phénomènes destructeurs tels que la cavitation, les clignotements et le bruit aérodynamique excessif.

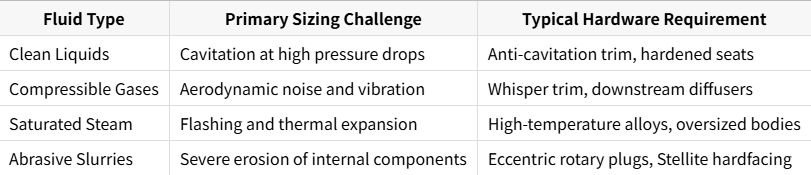

Avant d'évaluer les options matérielles, vous devez définir les conditions exactes des fluides de votre système. Recueillez des données précises sur le type de fluide traversant la conduite. Vous devez savoir si le système gère un liquide, un gaz, de la vapeur ou une suspension abrasive. Déterminez les plages de densité, de viscosité dynamique et de température de fonctionnement. Ces variables dictent le comportement du fluide sous différents états de pression. La densité spécifique modifie directement les calculs de débit massique, tandis que la viscosité a un impact sur le nombre de Reynolds. Les fluides très visqueux comme les huiles lourdes ou les polymères nécessitent des approches de dimensionnement totalement différentes de celles de l'eau. Ensuite, tracez les débits volumétriques ou massiques. Vous devez identifier les débits minimum absolu, de fonctionnement normal et maximum absolu. Ces chiffres établissent la plage de contrôle requise pour l'équipement. Ne pas établir cette référence entraîne des erreurs de spécification immédiates. Vous ne pouvez pas contrôler ce que vous n’avez pas mesuré avec précision.
Les vannes modulantes offrent des capacités d'étranglement continues. Ils utilisent des éléments de fermeture internes pour ajuster la zone d'écoulement de manière dynamique en fonction d'un signal externe. Les vannes tout ou rien isolent strictement le débit, restant soit complètement ouvertes, soit complètement fermées. Il existe une idée fausse courante concernant les vannes à boisseau sphérique et à boisseau standard. Bien que les versions standard conviennent parfaitement aux applications d'isolation tout ou rien, elles échouent en termes de limitation précise. Les versions caractérisées sont spécifiquement conçues pour la modulation. Le succès en modulation nécessite de répondre à des critères de performance stricts. Vous devez définir des limites de zone morte acceptables, qui dictent le changement de signal minimum requis pour initier un mouvement physique. Vous devez également établir des tolérances d'hystérésis, en vous assurant que la vanne atteint exactement la même position, qu'elle soit ouverte ou fermée. Enfin, vous devez sélectionner la caractéristique de débit inhérente correcte en fonction de la dynamique de la boucle du processus.
Linéaire : La capacité de débit augmente linéairement avec la course de la vanne. Ce profil fonctionne mieux pour les systèmes de contrôle du niveau de liquide où la chute de pression reste relativement constante.
Pourcentage égal : des incréments de déplacement égaux produisent des changements en pourcentage égal dans le flux existant. Il s'agit du choix standard pour la plupart des boucles de chauffage, de refroidissement et de régulation de pression où les chutes de pression du système varient considérablement.
Ouverture rapide : le débit maximum est atteint rapidement dans les 20 premiers % de course. Bien qu'il soit principalement utilisé pour l'isolation tout ou rien, il sert occasionnellement à des applications spécifiques de décompression.

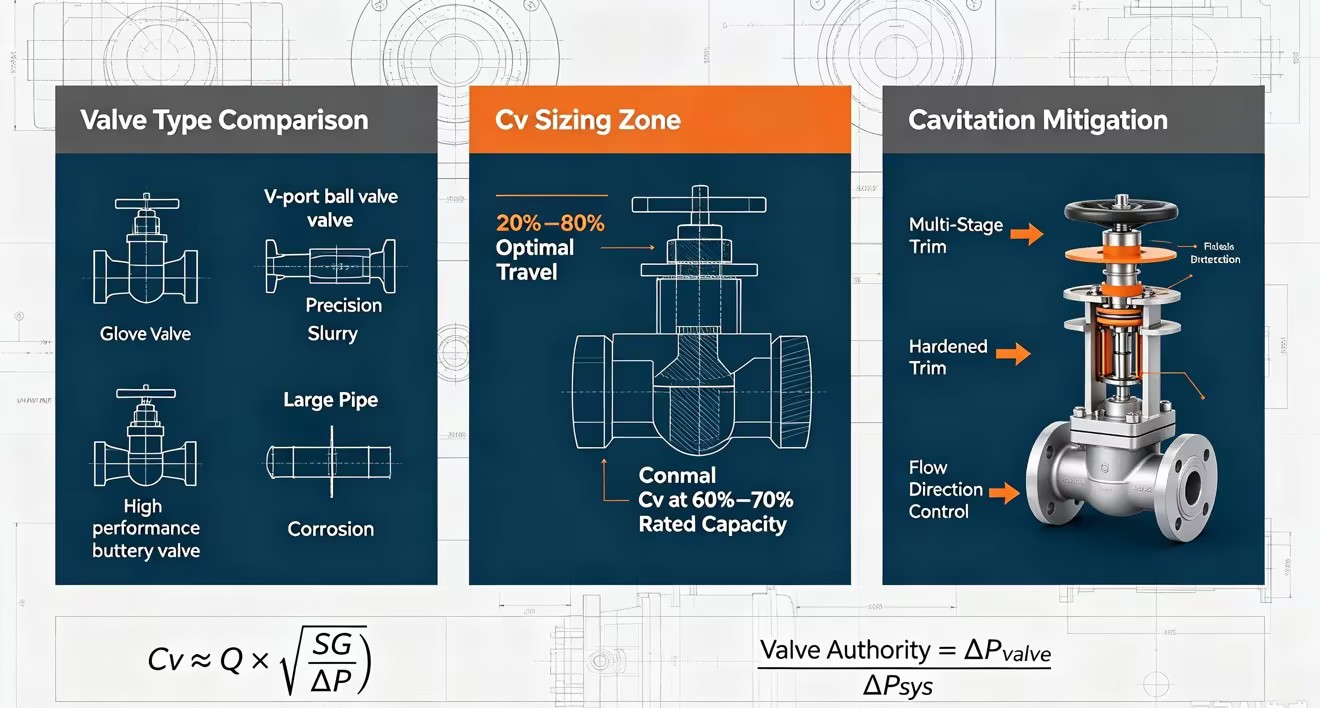

Le diamètre du tuyau agit comme un filtre physique principal pour la sélection des équipements. Cela limite vos options disponibles en fonction de la géométrie et de la vitesse du fluide. Les robinets à soupape et les robinets à tournant sphérique caractérisés dominent les petits réseaux de tuyauterie. Ils sont généralement préférés pour les lignes de traitement de moins de quatre pouces de diamètre. Les vannes papillon hautes performances deviennent la norme pour les canalisations de grand diamètre. Une fois que vous dépassez six à huit pouces, le poids et l’encombrement physique des vannes à soupape deviennent prohibitifs. Les vannes papillon offrent une solution très pratique pour ces grandes lignes. Cependant, vous devez vous assurer que la vitesse du fluide reste dans des limites acceptables. La vitesse du liquide doit généralement rester inférieure à 15 pieds par seconde pour éviter une grave érosion de la tuyauterie en aval. La vitesse du gaz doit rester inférieure à Mach 0,3 pour éviter une génération excessive de bruit. Vérifiez toujours le calendrier des tuyaux, car des parois plus épaisses réduisent le diamètre interne et augmentent la vitesse réelle du fluide.
Les vannes à soupape forcent le fluide à travers un chemin d'écoulement restreint et tortueux. Cette conception interne offre un contrôle supérieur et une autonomie exceptionnellement élevée. Il permet un positionnement exact du bouchon par rapport à la bague de siège. Ils représentent la référence en matière de précision de limitation dans les processus critiques. Vous pouvez spécifier des trims déséquilibrés ou équilibrés en pression en fonction de la force de l'actionneur disponible. Les bouchons équilibrés utilisent la pression du fluide pour égaliser les forces sur l'élément de fermeture, vous permettant ainsi d'utiliser des actionneurs beaucoup plus petits. Les garnitures guidées par cage offrent une stabilité massive contre les forces latérales du fluide, empêchant les vibrations et l'usure de la tige dans les applications à grande vitesse. Cependant, les vannes à soupape comportent des compromis notables. Vous serez confronté à une empreinte physique plus importante et à un poids plus lourd. Ils génèrent également une chute de pression inhérente nettement plus élevée que les alternatives rotatives, ce qui exige plus de puissance de pompage du système.
Les vannes à bille à port en V comportent une encoche caractérisée en « V » usinée directement dans la bille. Cette conception permet un contrôle précis du débit tout en maintenant un chemin d'écoulement relativement dégagé lorsqu'il est complètement ouvert. L'action de cisaillement entre l'encoche en V et le joint les rend excellents dans des conditions difficiles. Lorsque la valve se ferme, le bord métallique coupe directement les fibres et les particules, évitant ainsi le colmatage. Ils sont idéaux pour les applications de boues fibreuses, d’eaux usées et de pâtes et papiers. Utilisez-les lorsque vous avez besoin d'une capacité de débit élevée combinée à des capacités d'arrêt serrées. Ils offrent une caractéristique de débit à pourcentage égal, ce qui les rend très efficaces pour les boucles de contrôle de température. Gardez à l’esprit que les robinets à tournant sphérique sont des dispositifs à récupération élevée, ce qui signifie qu’ils comportent un risque plus élevé de cavitation dans les applications liquides par rapport aux robinets à tournant sphérique.
Les vannes papillon offrent d'excellentes capacités de modulation dans les canalisations de grand diamètre. Les robinets à soupape traditionnels deviennent rapidement peu pratiques et excessivement lourds dans ces tailles. Les vannes papillon hautes performances utilisent des conceptions à double ou triple décalage pour minimiser l'usure du siège pendant le fonctionnement. Une conception à double décalage déplace le disque hors de l'axe central de l'arbre et de l'axe central du tuyau. Une conception à triple décalage ajoute un angle d'assise conique. Cette géométrie élimine les frottements entre le disque et le siège pendant toute la course, prolongeant considérablement la durée de vie du joint. Ils permettent d'économiser beaucoup d'espace et de réduire les besoins en matière de support structurel. Cependant, ils présentent des limites distinctes. Leur plage de contrôle efficace est plus étroite, s'étendant généralement de 20 à 70 degrés d'ouverture du disque. Ils sont également très sensibles aux effets de couple dynamique. Lorsque le disque s'approche de l'ouverture de 60 degrés, des vitesses de fluide élevées créent des forces aérodynamiques qui tentent activement de fermer la vanne, nécessitant un actionnement robuste pour maintenir sa position.
Les vannes à boisseau caractérisées gèrent des environnements hautement abrasifs et des fluides extrêmement corrosifs. Leur durabilité robuste et robuste est inégalée dans des conditions difficiles d’exploitation minière ou de traitement chimique. Les modèles de bouchons excentriques soulèvent le bouchon du siège immédiatement après son ouverture. Cette action de came réduit la friction d'arrachement et empêche l'usure sévère observée dans les vannes à boisseau standard. Ils sont excellents pour les boues érosives comme les résidus miniers. Le principal compromis concerne les exigences d’actionnement. Ils nécessitent un couple de démarrage et de fonctionnement nettement plus élevé pour moduler efficacement. Vous devez dimensionner l'actionneur de manière prudente pour surmonter ce frottement mécanique inhérent et empêcher la vanne de coller pendant le fonctionnement.
Un dimensionnement précis repose entièrement sur le calcul du coefficient de débit (Cv). Cette métrique utilise votre débit spécifique, la densité spécifique du fluide et la chute de pression admissible. Il détermine la capacité de débit volumétrique exacte requise pour satisfaire le processus. Conceptuellement, un Cv équivaut à un gallon américain par minute d'eau à 60 degrés Fahrenheit circulant à travers la vanne avec une chute de pression d'un psi. Suivez une règle empirique d’ingénierie stricte lors du dimensionnement. L'équipement doit fonctionner entre 20 % et 80 % d'ouverture dans des conditions d'écoulement normales. Cette gamme spécifique assure la stabilité du contrôle. Il maintient l'élément de fermeture éloigné du siège pour empêcher l'érosion tout en fournissant un tampon suffisant pour les surtensions inattendues du processus.
Rassemblez les débits absolus maximum, normal et minimum pour la boucle de processus spécifique.
Déterminez la chute de pression admissible à travers la vanne dans chacune de ces trois conditions de débit.
Calculez le Cv requis pour les états maximum, normal et minimum à l'aide des équations de dimensionnement ISA standard.
Sélectionnez un corps de vanne et une taille d'équipement dont le Cv calculé normal se situe entre 60 % et 70 % de la capacité nominale totale de la vanne.
La pression différentielle joue un rôle essentiel dans le dimensionnement et la sélection de l'actionneur. Elle impacte directement les forces mécaniques agissant sur l’habillage intérieur. Une vanne doit prendre un pourcentage suffisant de la chute de pression totale du système pour maintenir l'autorité sur le débit. Ce concept est connu sous le nom d’autorité de valve. L'autorité est le rapport entre la chute de pression à travers la vanne complètement ouverte et la chute de pression totale du système. Si l'autorité descend en dessous de 0,3, la caractéristique de débit installée se déforme considérablement. Une vanne à pourcentage égal commencera à agir comme une vanne linéaire. Cela ruine le réglage de la boucle et rend impossible un contrôle stable. La tuyauterie du système dictera le débit plutôt que la boucle de contrôle.
Sélectionnez les matériaux de carrosserie et de garniture en fonction strictement de la corrosivité des fluides, du potentiel d'érosion et de la température de fonctionnement. Les options courantes incluent l'acier au carbone WCB pour un usage général et l'acier inoxydable CF8M pour une résistance modérée à la corrosion. Les alliages exotiques comme l'Hastelloy, le Monel ou le Titane deviennent nécessaires pour les environnements chimiques extrêmes. Pour la garniture interne, l’acier inoxydable 316 est la norme de l’industrie. Ajoutez un rechargement Stellite au bouchon et au siège pour les applications à forte chute de pression afin d'éviter le tréfilage et l'érosion. Vous devez également aligner vos spécifications sur les classes de fuite des sièges ANSI/FCI 70-2. Faites correspondre la classe spécifique aux exigences de votre application pour éviter de trop spécifier et de gonfler les budgets du projet.
| Classe de fuite | Fuite maximale autorisée | Milieu d’essai typique |
|---|---|---|
| Classe II | 0,5 % de la capacité nominale | Air ou eau |
| Classe III | 0,1 % de la capacité nominale | Air ou eau |
| Classe IV | 0,01 % de la capacité nominale | Air ou eau |
| Classe V | 5 x 10^-4 ml/min d'eau par pouce de diamètre d'orifice par différentiel psi | Eau |
| Classe VI | Bulles par minute (varie selon la taille du port) | Air ou azote |
Les exigences industrielles lourdes se concentrent fortement sur des paramètres de fonctionnement extrêmes. Vous devez tenir compte des températures élevées, de la corrosivité agressive et des pressions différentielles massives. L'accent est mis sur la robustesse, les corps à brides lourdes et l'intégrité métallurgique. Les systèmes CVC et hydroniques commerciaux fonctionnent selon des priorités totalement différentes. Ils utilisent des raccords filetés ou rainurés avec des corps en bronze ou en fonte. Ils se concentrent sur le maintien d’un débit constant malgré les différentes charges du bâtiment afin de garantir le confort des occupants. Les vannes de régulation indépendantes de la pression (PICV) offrent une solution de modulation spécialisée pour ces réseaux hydroniques. Ils combinent un régulateur de pression différentielle avec une vanne de régulation. Le régulateur interne absorbe les fluctuations de pression du système, garantissant que le serpentin d'eau glacée ou chaude reçoit le débit exact requis, indépendamment de ce que font les autres vannes du bâtiment.

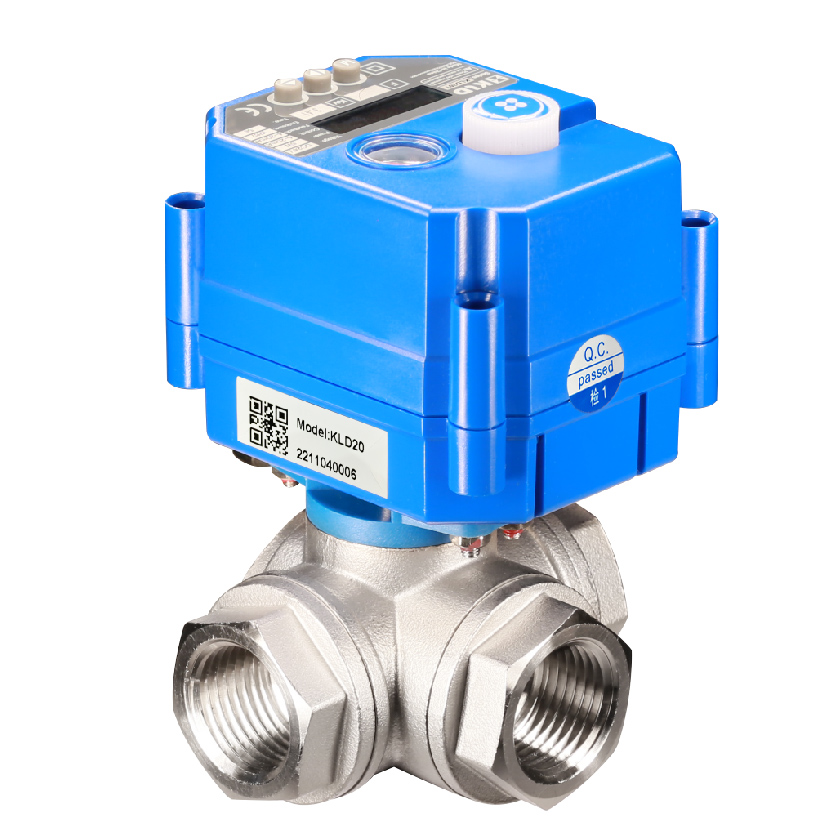

Les actionneurs pneumatiques à membrane sont la bête de somme de l’industrie. Ils utilisent un simple mécanisme à ressort et à diaphragme en caoutchouc. Ils offrent une fiabilité éprouvée et fournissent des capacités de sécurité immédiates grâce à des actions de rappel à ressort robustes. Leur rapidité de réponse est excellente pour les boucles de processus à évolution rapide. Les actionneurs électriques utilisent des moteurs et des trains d'engrenages. Ils sont idéaux pour les applications de pipelines éloignées dépourvues d’infrastructure d’air d’instruments. Les progrès récents ont considérablement amélioré leurs capacités de cycle de service continu et leur précision de positionnement. Les actionneurs hydrauliques et électrohydrauliques résistent aux conditions les plus extrêmes. Ils utilisent une pompe hydraulique autonome entraînée par un moteur électrique. Ils restent la solution incontournable pour les exigences de couple massives, les demandes de poussée élevées et les temps de réponse d'urgence rapides sur les grandes vannes de pipeline.
La vanne physique dépend entièrement de sa boucle de contrôle pour fonctionner. Un positionneur mesure la position réelle de la tige et ajuste la force motrice à l'actionneur jusqu'à ce que la tige atteigne la cible. Les positionneurs intelligents numériques éliminent les frottements mécaniques et réduisent considérablement l'hystérésis. Ils garantissent que l'élément de fermeture correspond exactement au signal de commande entrant du PLC ou du DCS. Ce signal utilise généralement un câblage standard de 4 à 20 mA ou des protocoles numériques tels que HART et Foundation Fieldbus. Les positionneurs intelligents utilisent des microprocesseurs pour exécuter des routines d'étalonnage automatique. Ils offrent également des capacités de diagnostic embarquées avancées. Ils suivent en permanence la course totale des soupapes, le nombre de cycles, les niveaux de friction et le couple de décollage. Ces données alimentent directement le logiciel de maintenance prédictive, permettant aux techniciens de reconstruire l'équipement avant qu'une panne catastrophique ne se produise.
La cavitation se produit lorsque la pression du fluide chute en dessous de sa pression de vapeur au niveau de la veine contractée, qui est le point d'écoulement le plus étroit à l'intérieur du corps de la valve. Cette chute de pression provoque la formation de bulles de vapeur. À mesure que le fluide se déplace vers la zone aval plus vaste, la vitesse diminue et la pression récupère. Cette reprise force les bulles à s’effondrer violemment, libérant des ondes de choc destructrices. Le flash se produit lorsque le fluide reste une vapeur en aval car la pression ne remonte jamais au-dessus de la limite de pression de vapeur. Ces deux phénomènes détruisent rapidement les composants métalliques internes par de graves piqûres. L'atténuation nécessite des stratégies d'ingénierie spécifiques. Utilisez un système anti-cavitation à plusieurs étages pour répartir progressivement la chute de pression sur plusieurs étages, empêchant ainsi la pression de descendre en dessous de la limite de vapeur. Utilisez des matériaux durcis comme le revêtement Stellite pour les zones d'usure critiques. Vous pouvez également modifier la direction du flux pour qu'il s'écoule sur le bouchon plutôt que sous celui-ci, dirigeant ainsi les bulles qui s'effondrent vers le centre du tuyau, loin des surfaces métalliques.
Les chutes de pression élevées dans les fluides compressibles génèrent un bruit aérodynamique important lorsque le gaz se dilate rapidement. Cette énergie acoustique provoque des vibrations destructrices à haute fréquence qui dégradent l’infrastructure de tuyauterie, cristallisent les soudures métalliques et endommagent les instruments à proximité. Les niveaux de bruit supérieurs à 85 dBA présentent également de graves risques pour la sécurité du personnel de la centrale. Vous devez gérer cette énergie en toute sécurité. Les solutions incluent l'installation de garnitures spécialisées d'atténuation du bruit à l'intérieur du corps de la vanne. Ces garnitures utilisent des cages avec des milliers de petits trous découpés au laser pour diviser le flux principal en flux plus petits et plus silencieux. Vous pouvez également utiliser des diffuseurs en aval pour gérer la dilatation du gaz progressivement sur une plus grande surface. La spécification de programmes de canalisations plus épais permet de contenir l'énergie acoustique en toute sécurité dans les limites de la canalisation, l'empêchant ainsi de rayonner dans l'installation.
Le surdimensionnement reste l’erreur technique la plus fréquente et la plus dommageable en matière de contrôle de débit. Lorsque vous sélectionnez une vanne uniquement en fonction de la taille de la conduite plutôt que du Cv calculé, la vanne se révèle beaucoup trop grande pour le processus. Une vanne surdimensionnée fonctionne entre 5 et 10 % d'ouverture pour atteindre le débit requis. La prise se trouve directement sur le siège. Un fluide à grande vitesse s'écoule à travers ce minuscule espace, provoquant un tréfilage important et une érosion des surfaces d'étanchéité. Cela entraîne également une mauvaise résolution de contrôle. Les petits mouvements de l'actionneur provoquent des changements massifs de débit. La boucle de contrôle recherchera constamment la bonne position, oscillant sans fin. Cette instabilité use la garniture de l'actionneur, détruit les liaisons du positionneur et perturbe l'ensemble de la boucle du processus. Toujours dimensionner en fonction du Cv réellement calculé.
Auditez votre système de tuyauterie existant pour déterminer les débits minimum, normaux et maximum exacts avant d'évaluer les options matérielles.
Calculez le coefficient de débit (Cv) requis pour toutes les conditions de fonctionnement afin d'établir votre capacité de base et d'éviter un surdimensionnement destructeur.
Sélectionnez un style de corps de vanne qui correspond à vos caractéristiques de débit requises, aux limites de chute de pression et aux contraintes physiques des canalisations.
Spécifiez les matériaux de garniture et les classes de fuite en fonction strictement de la corrosivité du fluide, de la température et des exigences d'arrêt du système.
Installez un positionneur numérique intelligent pour éliminer l'hystérésis mécanique, garantir un suivi précis et permettre une surveillance de maintenance prédictive.
R : Une vanne modulante ajuste en permanence la zone d'écoulement pour contrôler les débits de fluide avec précision. Il régule le flux en fonction d'un signal analogique ou numérique variable. Une vanne tout ou rien ne fonctionne que dans deux positions distinctes : complètement ouverte ou complètement fermée. Les vannes tout ou rien sont conçues strictement pour l'isolation et non pour réguler les débits.
R : Le Cv détermine la capacité de débit exacte qu'une vanne peut gérer à une chute de pression spécifique. Un calcul précis évite le surdimensionnement. Les vannes surdimensionnées fonctionnent trop près du siège, provoquant une usure rapide, une mauvaise résolution de contrôle et une instabilité du système. Un dimensionnement approprié du Cv garantit que l'équipement fonctionne dans sa plage de contrôle optimale.
R : Les robinets à tournant sphérique standard ne conviennent généralement pas à une modulation précise en raison de leurs caractéristiques de récupération élevée et de débit non linéaire. Cependant, les vannes à bille caractérisées, telles que les conceptions à port en V, sont spécifiquement conçues pour la modulation. Ils offrent un profil de débit précis et une grande plage de réglage adaptée aux applications d'étranglement exigeantes.
R : La cavitation se produit lorsque la pression du fluide chute en dessous de sa pression de vapeur à l'intérieur de la vanne, formant des bulles. À mesure que la pression remonte en aval, ces bulles s’effondrent violemment. Cet effondrement génère des ondes de choc localisées qui peuvent gravement endommager les garnitures internes et la tuyauterie. Des garnitures à plusieurs étages sont utilisées pour éviter ce phénomène.
R : Les actionneurs pneumatiques sont préférés lorsque vous avez besoin de temps de réponse rapides, d'une fiabilité éprouvée et d'actions mécaniques à sécurité intégrée via des rappels à ressort robustes. Les actionneurs électriques sont choisis lorsque l’air instrument n’est pas disponible ou lorsqu’une intégration numérique précise est requise sans installer une nouvelle infrastructure pneumatique.
