Le contrôle de processus moderne, les systèmes CVC commerciaux et la gestion des fluides industriels partagent une réalité opérationnelle fondamentale : ils nécessitent une régulation exacte des paramètres. Le maintien de températures spatiales précises, l’équilibrage des mélanges chimiques et le contrôle de la pression de la vapeur ne peuvent être obtenus par une simple isolation binaire. Les systèmes exigent des ajustements continus et dynamiques pour s'adapter aux différentes conditions de charge.
S’appuyer sur de mauvais mécanismes de contrôle des flux entraîne des coûts systémiques importants. L'énergie est gaspillée lorsque les systèmes surcompensent un débit imprécis. L'équipement subit une usure accélérée, en particulier à cause de la tête morte de la pompe lorsque le débit est mal restreint. L'instabilité des processus conduit à des produits non conformes et à une sécurité compromise. L'utilisation de vannes non modulantes pour les applications d'étranglement entraîne spécifiquement une dégradation mécanique rapide, car ces composants ne sont pas conçus pour résister aux forces destructrices d'un écoulement partiel à grande vitesse.
La spécification de la appropriée vanne modulante nécessite d'aligner la mécanique du corps de vanne, la technologie des actionneurs et l'infrastructure des signaux de commande avec les propriétés physiques spécifiques du fluide du système.
Contrôle proportionnel : une vanne modulante ajuste le débit entre 0 % et 100 %, permettant un débit partiel précis basé sur des signaux de commande analogiques ou numériques continus, contrairement aux vannes marche/arrêt standard.
Synergie des composants : une modulation efficace nécessite l'appariement correct du corps de la vanne, de l'actionneur (pneumatique ou électrique) et d'un positionneur intelligent pour éliminer l'hystérésis.
Le dimensionnement est essentiel : la sélection d'une vanne basée uniquement sur la taille du tuyau conduit à une défaillance ; Un calcul précis du coefficient de débit (Cv) est obligatoire pour éviter la cavitation, l'écoulement étouffé et le chassage des valves.
Géométrie spécifique à l'application : les vannes à globe, à bille à port en V et les vannes papillon hautes performances offrent des caractéristiques de plage et de chute de pression très différentes, dictant leur adéquation à la vapeur, au lisier ou à l'eau réfrigérée.
La régulation dynamique du débit constitue l’exigence de base des systèmes modernes de traitement des fluides. Les installations doivent maintenir des points de consigne spécifiques du système dans des conditions de charge qui varient constamment. Un ensemble de contrôle modulant y parvient en fonctionnant sur une partie ou la totalité de sa plage de déplacement, ajustant en permanence la restriction dans le réseau de tuyauterie pour répondre aux demandes en temps réel de la boucle de processus. Vous ne pouvez pas atteindre ce niveau de contrôle avec des composants de tuyauterie standard.
La différence opérationnelle entre les états binaires et l'étranglement continu dicte la sélection des vannes. Les vannes tout ou rien, communément appelées vannes d'isolement, fonctionnent strictement dans deux positions : complètement ouvertes pour permettre un débit maximum ou complètement fermées pour arrêter complètement le débit. Les robinets-vannes et les robinets à tournant sphérique à port standard entrent dans cette catégorie. Leur géométrie interne minimise la chute de pression lorsqu'elle est ouverte et assure une étanchéité parfaite lorsqu'elle est fermée.
Le contrôle de débit proportionnel nécessite un dispositif capable de fonctionner entre 0 % et 100 % d'ouverture. Cette limitation continue permet un débit partiel. Tenter d'utiliser une vanne d'isolement standard pour la modulation introduit des défaillances mécaniques immédiates. Lorsque vous laissez une vanne standard ou un robinet à tournant sphérique partiellement ouvert, la vitesse du fluide à travers la restriction étroite augmente considérablement. Cet écoulement à grande vitesse provoque le tréfilage, soit une grave érosion physique du siège et des éléments internes de la vanne. Le fluide coupe littéralement des canaux dans le métal. De plus, les vannes d'isolement standard présentent des caractéristiques de débit non linéaires. Un changement de 10 % dans la position de la vanne n'équivaut pas à un changement prévisible du débit, ce qui rend un contrôle précis impossible pour le contrôleur du système.

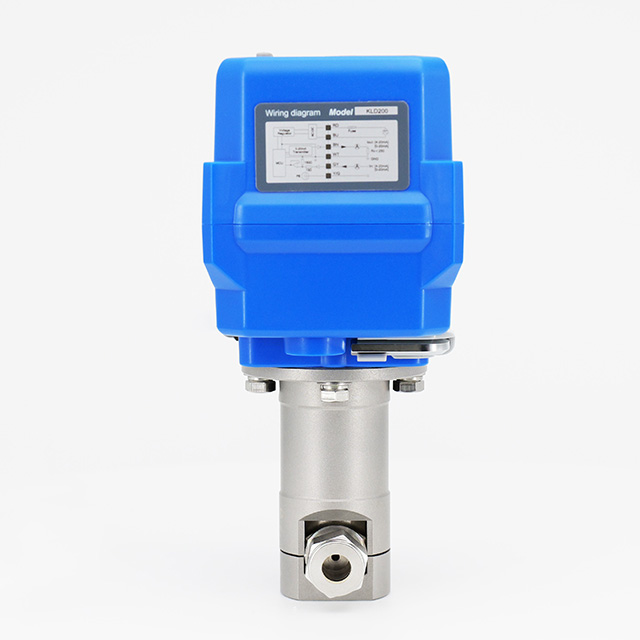

Une boucle de contrôle modulante fonctionnelle repose sur trois composants distincts travaillant ensemble. Si un composant tombe en panne ou est mal spécifié, toute la boucle de contrôle devient instable.
Corps et garniture de vanne : Il s’agit de l’élément de restriction mécanique situé à l’intérieur de la tuyauterie. La garniture se compose du bouchon, du disque ou de la boule, ainsi que du siège. À mesure que la garniture se déplace par rapport au siège, elle modifie physiquement la zone d'écoulement, modifiant ainsi le débit et la pression du fluide qui le traverse.
Actionneur : L'actionneur fournit la force motrice physique nécessaire pour déplacer le trim contre la pression du fluide. Les actionneurs traduisent l'énergie en mouvement mécanique et utilisent généralement des moteurs électriques, des diaphragmes pneumatiques ou des pistons hydrauliques. Ils doivent générer suffisamment de poussée pour surmonter le frottement statique et les forces dynamiques des fluides.
Positionneur : Le positionneur agit comme le cerveau local de l’assemblage. Il crée une boucle de rétroaction en comparant le signal de commande entrant du système central à la position physique réelle de la tige de vanne. Si la vanne n'est pas exactement là où le signal lui commande, le positionneur corrige l'écart en ajustant l'air ou la puissance fournie à l'actionneur.

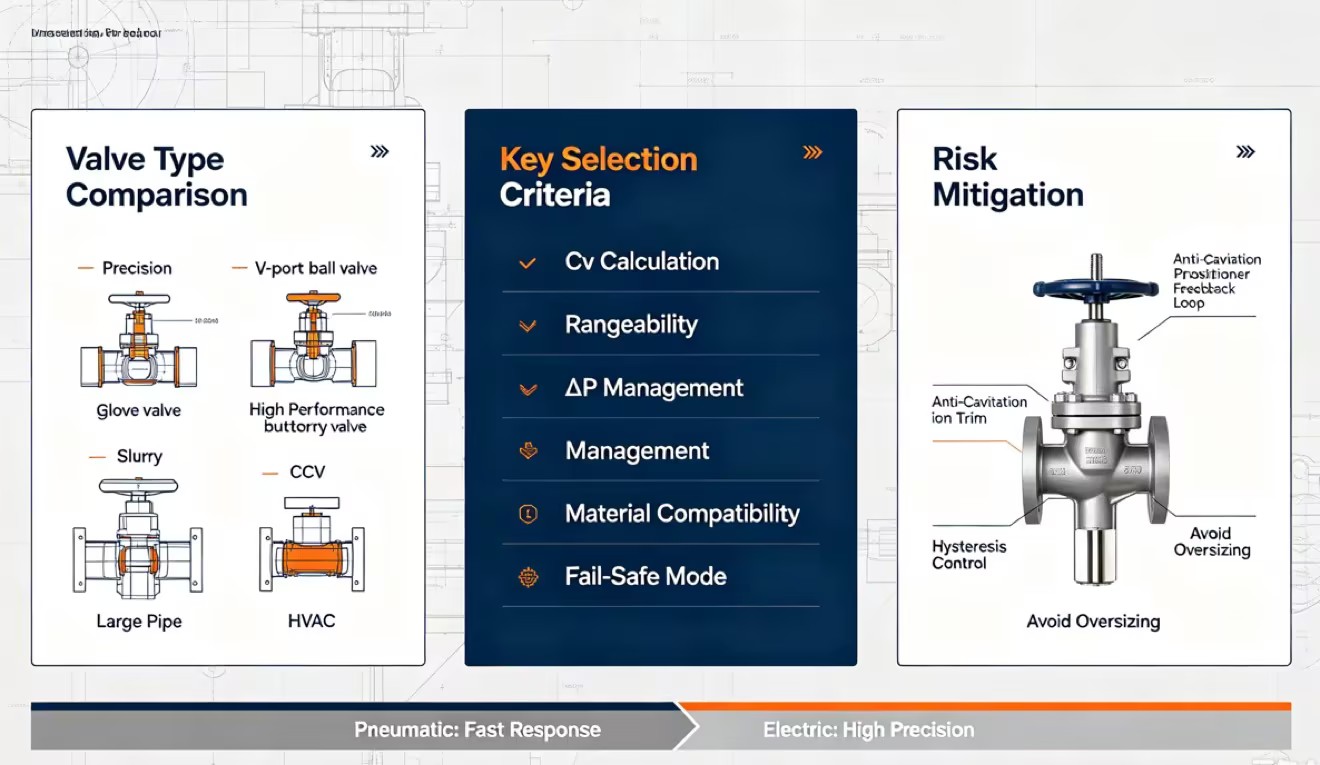

La sélection du bon élément de restriction mécanique nécessite de comprendre les compromis techniques liés à la conception des corps de vanne primaires. Aucune géométrie de vanne ne fonctionne à elle seule pour chaque application de fluide. Vous devez faire correspondre la mécanique interne aux réalités physiques de votre système de tuyauterie.
| Type de vanne | Mouvement primaire | Meilleures applications sur le terrain | Compromis d’ingénierie |
|---|---|---|---|
| Robinet à soupape | Linéaire | Collecteurs de vapeur, gaz haute pression, étranglement précis | Chute de pression élevée, empreinte physique importante, lourd |
| Vanne à billes de port en V | Rotatif | Boues, pâte à papier, liquides visqueux | Précision inférieure à des débits extrêmement faibles (inférieurs à 10 %) |
| Papillon haute performance | Rotatif (excentrique) | Tuyauterie de grand diamètre, tours de refroidissement, eau en vrac | Rangeabilité limitée, risque de cavitation aux angles d'ouverture faibles |
| Vanne de régulation caractérisée (CCV) | Rotatif | CVC commercial, boucles d'eau glacée, unités de traitement d'air | Limité aux applications à basse pression et température |
Les vannes à soupape utilisent une mécanique de mouvement linéaire, dans laquelle un clapet descend dans un siège annulaire fixe. Cette conception force le fluide à changer de direction plusieurs fois lorsqu'il traverse le corps de la vanne. Ce chemin tortueux se traduit par d’excellentes capacités de limitation et des caractéristiques d’écoulement hautement prévisibles. La nature robuste du clapet et du siège les rend très résistants à l'usure, même sous des pressions différentielles élevées.
Les ingénieurs spécifient des vannes à soupape principalement pour la régulation de la vapeur, les processus industriels à haute pression et le contrôle précis du débit de gaz. Ils excellent dans les applications nécessitant des ajustements minutieux. Cependant, le chemin d'écoulement complexe crée une chute de pression naturellement élevée à travers la vanne, même lorsqu'elle est complètement ouverte. Les vannes à soupape exigent également un encombrement physique plus important et nécessitent un dégagement vertical important pour l'ensemble actionneur.
Les robinets à tournant sphérique à port en V modifient la bille sphérique standard en usinant une encoche en « V » caractérisée dans la bille ou le siège. Lorsque la vanne s'ouvre en rotation, la forme en V conserve une géométrie spécifique qui fournit une caractéristique de débit en pourcentage égal. Des incréments égaux de course de vanne produisent des changements en pourcentage égaux du débit existant. Cette caractéristique s'avère idéale pour les systèmes où la chute de pression varie considérablement sur la plage de fonctionnement.
Le chemin d'écoulement direct et l'action de cisaillement de l'encoche en V rendent ces vannes très tolérantes aux débris. Ils représentent le choix standard pour les boues, les fluides visqueux, le traitement du papier et de la pâte à papier et les applications de liquides à haut débit. Le principal compromis concerne la résolution du contrôle. Les vannes à port en V ont du mal à maintenir le même niveau de précision que les vannes à soupape à des débits très faibles, devenant généralement instables lorsqu'elles fonctionnent à une ouverture inférieure à 10 %.
Les vannes papillon concentriques standard fonctionnent mal dans les applications d'étranglement car le disque traîne le long du siège, provoquant une usure rapide et un contrôle irrégulier. Les vannes papillon haute performance résolvent ce problème en utilisant des disques excentriques doubles ou triples. L'arbre est décalé par rapport au centre du disque et à la ligne médiane du tuyau. Cette géométrie permet au disque de s'éloigner du siège immédiatement après l'ouverture, réduisant ainsi la friction, minimisant l'usure et offrant un profil d'étranglement beaucoup plus stable.
Ces vannes dominent les grands systèmes de tuyauterie où l'installation d'un robinet à soupape massif serait physiquement impossible. Vous les trouverez largement utilisés dans les systèmes CVC commerciaux, les tours de refroidissement, les refroidisseurs et la distribution d'eau municipale à grand volume. Les utilisateurs doivent tenir compte de leur autonomie limitée et du potentiel important de cavitation s'ils sont utilisés à des angles d'ouverture très faibles sous une pression différentielle élevée.
Les vannes de régulation caractérisées (CCV) ont été développées spécifiquement pour surmonter les limites des vannes à bille standard dans les systèmes CVC commerciaux. Un robinet à tournant sphérique standard présente une augmentation très rapide du débit au cours des premiers degrés d'ouverture, ce qui rend un contrôle précis de la température presque impossible. Les CCV intègrent un disque de caractérisation spécialisé à l’intérieur de l’entrée de la vanne.
Ce disque restreint la zone d'écoulement pour imiter la caractéristique de débit à pourcentage égal hautement souhaitable d'un robinet à tournant sphérique, mais dans le corps compact d'un robinet à tournant sphérique rotatif. Les CCV jouent un rôle principal dans la régulation des unités de traitement de l'eau glacée, de l'eau chaude et de l'air afin d'obtenir un contrôle très précis de la température des locaux au sein des systèmes de gestion de bâtiment modernes.
La détermination de la manière d'alimenter et de contrôler la vanne modulante dépend fortement de l'architecture de l'installation existante, des conditions environnementales et des exigences spécifiques en matière de temps de réponse. Le corps de vanne mécanique ne peut pas fonctionner sans un actionnement approprié et un protocole de communication fiable. Vous devez faire correspondre l'actionneur aux utilitaires disponibles sur le site d'installation.
Les actionneurs pneumatiques utilisent de l'air comprimé agissant sur un diaphragme ou un piston pour générer une force mécanique. Ils restent la norme de l'industrie dans les environnements de processus lourds en raison de leurs temps de réponse rapides et de leurs capacités de sécurité inhérentes. En utilisant de lourds ressorts internes, un actionneur pneumatique peut amener la vanne dans une position sûre immédiatement en cas de perte de pression d'air. Ils sont également intrinsèquement sûrs, ce qui en fait le choix par défaut pour les environnements dangereux ou explosifs. L’exigence évidente est une infrastructure d’air comprimé fiable, propre et sèche.
Les actionneurs électriques utilisent des trains d'engrenages entraînés par moteur pour positionner la vanne. Ils offrent une précision exceptionnelle et s'intègrent parfaitement aux contrôleurs logiques programmables (PLC) modernes. Les actionneurs électriques nécessitent beaucoup moins d'entretien de routine que les systèmes pneumatiques, car ils éliminent le besoin de compresseurs d'air, de filtres et de tubes. Les compromis incluent des temps de course plus lents et des mécanismes de sécurité plus complexes. Atteindre un état de sécurité avec un actionneur électrique nécessite généralement des condensateurs internes ou des systèmes de batterie de secours pour piloter la vanne lors d'une panne de courant.
L'actionneur et le positionneur nécessitent un signal de commande pour déterminer la position souhaitée de la vanne. Les signaux analogiques restent très répandus dans tous les secteurs.
4-20 mA : Le signal 4-20 milliampères est la norme de l'industrie lourde. Il est hautement insensible au bruit électrique et aux chutes de tension sur de longs câbles. Une lecture de 4 mA représente généralement une fermeture complète, 20 mA représente une ouverture totale et une chute à 0 mA indique instantanément une rupture de fil ou un défaut du système.
0-10 VCC : Le signal de courant continu 0-10 volts est courant dans les environnements CVC commerciaux. Bien qu'efficaces sur des distances plus courtes, les signaux de tension sont sensibles aux interférences électriques et aux chutes de tension sur de longues distances, ce qui peut conduire à un positionnement imprécis de la vanne.
Les protocoles de communication numériques et en réseau remplacent les signaux analogiques dans les installations avancées. Des protocoles tels que Modbus, BACnet et Foundation Fieldbus permettent une communication bidirectionnelle. Le système envoie non seulement une commande de position, mais reçoit également des diagnostics avancés, un retour de position réelle et des données de maintenance prédictive directement du positionneur intelligent.
La sélection d'une vanne modulante en fonction du diamètre du tuyau existant garantit de mauvaises performances. Une spécification appropriée nécessite des calculs techniques rigoureux pour garantir que la vanne fonctionne comme prévu sans provoquer de défaillance catastrophique du système. Une vanne trop grande contrôlera mal, tandis qu'une vanne trop petite limitera la capacité maximale du système.
Le coefficient de débit, ou Cv, représente la norme universelle pour mesurer la capacité des vannes. Techniquement, Cv est défini comme le volume d'eau à 60 °F (en gallons américains par minute) qui s'écoulera à travers une vanne complètement ouverte avec une chute de pression d'exactement 1 psi. Il sert de métrique de base pour le dimensionnement.
Le calcul du Cv requis aux débits minimum, normaux et maximum attendus n'est pas négociable. Si une vanne est dimensionnée uniquement pour le débit maximum, elle fonctionnera trop près de la position fermée dans des conditions normales, entraînant une instabilité. La rangeabilité définit le rapport entre le débit maximum contrôlable et le débit minimum contrôlable. Une vanne avec une plage de réglage de 50:1 peut contrôler avec précision le débit jusqu'à 2 % de sa capacité maximale. L'adaptation de la plage de réglage de la vanne aux variations de débit attendues du système garantit un débit partiel précis dans toutes les conditions de fonctionnement.
La chute de pression et la vitesse du fluide partagent une relation directe. À mesure que le fluide se fraye un chemin à travers la restriction rétrécie d’une vanne partiellement ouverte, sa vitesse augmente considérablement, provoquant une chute correspondante de la pression localisée. Si cette perte de charge n'est pas gérée, des phénomènes physiques destructeurs se produisent à l'intérieur de la tuyauterie.
Dans les applications liquides, si la pression localisée chute en dessous de la pression de vapeur du fluide, des bulles de vapeur se forment. Lorsque le fluide sort de la restriction et que la pression reprend, ces bulles implosent violemment. C'est de la cavitation. Les micro-jets générés par l'implosion des bulles arrachent le métal des garnitures de vanne et des parois des tuyaux, ressemblant à du gravier traversant le système. Dans les applications de gaz et de vapeur, une chute de pression excessive conduit à un écoulement étouffé, où le gaz atteint la vitesse sonique et le débit ne peut pas être augmenté quelle que soit la pression en aval. Les ingénieurs atténuent ces forces destructrices en spécifiant des éléments internes anti-cavitation spécialisés ou des corps de soupape de réduction de pression à plusieurs étages.
Les matériaux physiques comprenant le corps de la vanne et les joints internes doivent résister à la température, à la corrosivité et au profil de pression du fluide. Les applications standard utilisent des corps en acier au carbone ou en fonte, tandis que les environnements corrosifs exigent de l'acier inoxydable 316, des alliages duplex ou des revêtements polymères spécialisés. Les matériaux de siège souples comme le PTFE ou le PEEK offrent une excellente fermeture mais ont des limites de température strictes. Les sièges métalliques utilisant des revêtements Stellite résistent aux températures extrêmes et aux boues abrasives, mais permettent des fuites mineures.
Les capacités d'arrêt acceptables sont définies par les classifications de fuite des sièges ANSI/FCI 70-2. Une vanne modulante est avant tout un dispositif d'étranglement et non une vanne d'isolement. Les fuites de classe IV sont standard pour les vannes de régulation à siège métallique, permettant une fuite de 0,01 % de la capacité nominale de la vanne lorsqu'elle est complètement fermée. La classe VI nécessite un siège souple et représente une fermeture étanche aux bulles. La spécification de la classe de fuite correcte évite une ingénierie excessive.
Le déploiement de vannes de régulation implique des risques spécifiques de mise en œuvre. La reconnaissance des points de défaillance les plus courants permet aux ingénieurs de les concevoir hors du système avant l'installation. Le dépannage sur le terrain révèle souvent que les défaillances mécaniques proviennent d'erreurs de dimensionnement initiales plutôt que d'un défaut de fabrication.
Le surdimensionnement reste l’erreur la plus fréquente dans les spécifications des vannes. Lorsqu'une vanne a un Cv beaucoup plus grand que celui requis par le système, elle doit fonctionner avec un angle d'ouverture très faible (souvent inférieur à 15 %) pour atteindre des débits normaux. Cela conduit à une « chasse », une condition dans laquelle la vanne oscille rapidement d'avant en arrière près de la position fermée alors qu'elle lutte pour trouver le point de consigne correct. La chasse détruit la résolution du contrôle, provoque de graves pics de pression dans le système et entraîne une usure prématurée du siège de vanne et de la tringlerie de l'actionneur.
La sécurité du système en cas de perte de puissance ou de défaillance du signal de commande doit être évaluée pendant la phase de conception. L'actionneur doit amener la vanne dans un état sûr prédéterminé pour protéger le personnel et l'équipement.
Fail-Open : La vanne s’ouvre automatiquement complètement en cas de perte de puissance. Il s'agit d'une norme pour les systèmes d'eau de refroidissement afin d'empêcher la surchauffe des réacteurs ou des refroidisseurs.
Fail-Closed : La vanne se ferme automatiquement complètement. Ceci est essentiel pour l’injection de vapeur, les conduites de produits chimiques dangereux ou les conduites de gaz combustible afin d’éviter des réactions ou des déversements incontrôlés.
Fail-In-Place : La vanne se verrouille dans sa position actuelle. Ceci est utilisé lorsque des changements soudains de débit provoqueraient plus de perturbations que le maintien de l’état actuel.
Le frottement mécanique entre la tige de vanne et la garniture crée une hystérésis, communément appelée zone morte. Lorsque le signal de commande change légèrement, la vanne peut ne pas bouger immédiatement car la force de l'actionneur n'a pas encore surmonté le frottement statique. Une fois la friction rompue, la vanne peut dépasser le point de consigne prévu. L'étalonnage de routine du positionneur est nécessaire pour gérer l'hystérésis. Les positionneurs intelligents exécutent des routines d'étalonnage automatisées pour cartographier le profil de friction de la vanne et appliquer des forces correctives précises, garantissant ainsi que la vanne répond avec précision aux changements mineurs du signal de commande.
Une vanne modulante est un dispositif de restriction hautement conçu qui dicte l'efficacité, la stabilité et la sécurité de l'ensemble de la boucle de processus ou du système CVC. La sélection d’une mauvaise géométrie de vanne ou d’un mauvais actionneur garantit de mauvaises performances du système et une défaillance mécanique accélérée. Suivez un cadre de sélection séquentielle strict pour garantir des spécifications précises.
Recueillez des données complètes sur le processus, y compris les débits maximum et minimum, les pressions d'entrée et de sortie, la densité et les températures de fonctionnement.
Calculez le Cv exact requis aux débits minimum, normal et maximum à l'aide du logiciel de dimensionnement du fabricant pour prédire les risques potentiels de cavitation.
Consultez un ingénieur dédié au dimensionnement des vannes pour confirmer la compatibilité des matériaux et le dimensionnement de l'actionneur en fonction de l'air ou de l'énergie électrique disponible dans l'usine.
Établissez un programme d'étalonnage de base pour le positionneur immédiatement après l'installation afin d'éviter l'hystérésis et de garantir une réponse précise.
R : Une vanne marche/arrêt fonctionne strictement dans deux positions : complètement ouverte ou complètement fermée, principalement utilisée pour l'isolation du système. Une vanne modulante ajuste en permanence sa position entre 0 % et 100 % d'ouverture pour réguler le débit partiel, la pression ou la température en fonction d'un signal de commande variable.
R : Ces vannes peuvent réguler presque tous les fluides, y compris l'eau réfrigérée ou chaude, la vapeur haute pression, l'air comprimé, le gaz naturel, les produits chimiques corrosifs et les boues abrasives. Le matériau du corps de la vanne et les garnitures internes doivent être spécifiquement conçus pour gérer les propriétés physiques du fluide choisi.
R : Non. Les robinets à tournant sphérique standard ont des caractéristiques de débit non linéaires et subissent de graves dommages au siège lorsqu'ils sont laissés partiellement ouverts. Les applications de modulation nécessitent des vannes à bille spécialisées à port en V ou des vannes de régulation caractérisées conçues spécifiquement pour un étranglement précis et un débit à pourcentage égal.
R : Les applications industrielles lourdes utilisent généralement un signal analogique de 4 à 20 mA en raison de sa fiabilité sur de longues distances. Les systèmes CVC commerciaux utilisent souvent 0-10VDC. Les systèmes modernes utilisent de plus en plus des protocoles de réseau numériques comme Modbus ou BACnet pour un contrôle précis et un retour de diagnostic avancé.
R : Le Cv est calculé à l'aide de formules qui prennent en compte le débit requis, la densité spécifique du fluide et la chute de pression admissible à travers la vanne. Les ingénieurs doivent calculer le Cv requis pour les débits minimum, normal et maximum attendus afin de garantir un dimensionnement précis.
R : Le pompage se produit généralement lorsqu'une vanne est surdimensionnée pour l'application, la forçant à fonctionner avec un très petit angle d'ouverture pour contrôler le débit normal. Cela peut également être dû à un frottement mécanique excessif, à un réglage incorrect de la boucle PID dans le contrôleur ou à un positionneur non calibré.
