Vannes à billes motorisées: ce qu'ils sont et comment ils fonctionnent

Introduction

Dans les systèmes de contrôle des fluides modernes, l'automatisation joue un rôle essentiel dans l'amélioration de l'efficacité, de la précision et de la sécurité. Les vannes à billes motorisées sont l'une des vannes d'automatisation les plus utilisées.

Ces appareils combinent la conception simple mais efficace d'une vanne à billes traditionnelle avec un actionneur de moteur électrique qui automatise le processus d'ouverture et de fermeture. Des systèmes CVC aux usines de traitement de l'eau et le contrôle des processus industriels, les vannes à billes motorisées sont choisies pour leur fiabilité, leur précision et leur adaptabilité.

Cet article fournira une introduction détaillée à ce que sont les vannes à billes motorisées et comment elles fonctionnent , tout en expliquant leurs principales caractéristiques, avantages, applications et considérations lors de la sélection un. À la fin, vous aurez une compréhension approfondie de ces vannes et comment elles peuvent être appliquées à votre système spécifique.

Qu'est-ce qu'une valve à billes motorisée?

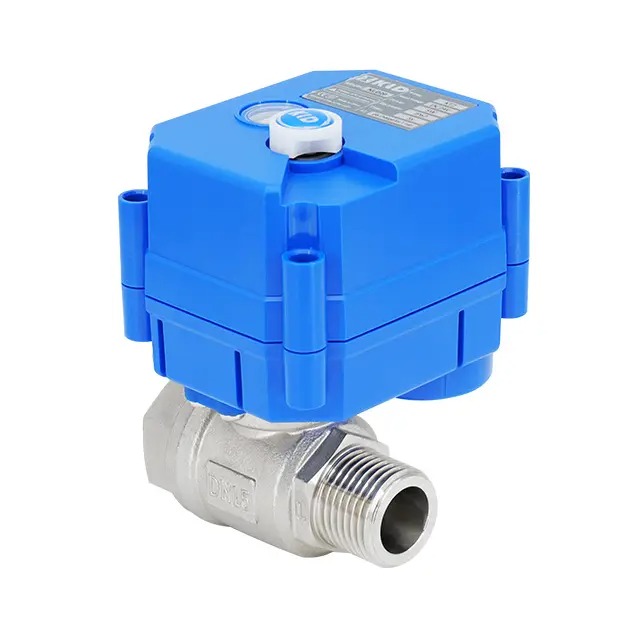

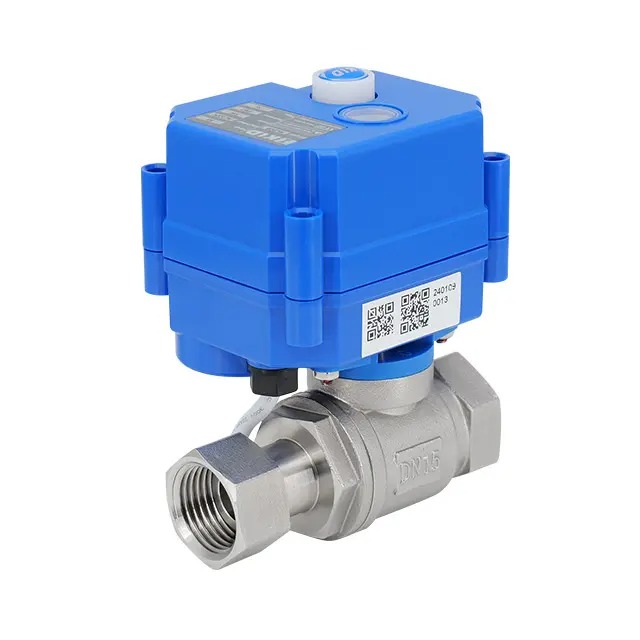

Une vanne à billes motorisée est un type de soupape de virage quart qui utilise un moteur électrique pour faire pivoter une balle avec un trou à travers son centre. Lorsqu'il est aligné avec le pipeline, le fluide coule librement; Lorsqu'il est tourné à 90 degrés, le passage est bloqué. Contrairement aux vannes à billes manuelles, qui nécessitent une intervention humaine, les versions motorisées automatisent ce processus, permettant une télécommande, une intégration logique programmable et une synchronisation précise.

Parfois, ils sont appelés vannes à billes électriques ou vannes à billes actionnées , et ils se composent généralement de deux pièces principales:

1. Le corps de la vanne à billes - où l'écoulement est contrôlé.

2. L'actionneur électrique - un dispositif motorisé monté sur le dessus de la vanne qui fournit une rotation automatisée.

Cette combinaison crée une solution polyvalente pour les applications qui nécessitent un arrêt fréquent ou automatisé, une commutation de flux ou une intégration du système.

Comment fonctionne une vanne à billes motorisée?

Le fonctionnement d'une soupape à billes motorisés peut être résumé en trois étapes: entrée du signal, actionnement du moteur et contrôle de la position de la valve.

1. Entrée du signal - Un signal électrique (AC ou CC, selon la conception) est envoyé à partir d'un contrôleur, d'un commutateur ou d'un capteur.

2. Agtuation du moteur - Le moteur à l'intérieur de l'actionneur convertit l'énergie électrique en couple mécanique, tournant la tige et la balle de la soupape.

3. Positionnement de la soupape - Selon le type, la vanne peut fonctionner comme suit:

• ON / OFF (deux positions): La balle est soit entièrement ouverte, soit entièrement fermée.

• Modulation (contrôle proportionnel): la valve s'ouvre à divers degrés en fonction de la résistance du signal, permettant une régulation précise du débit.

Une boîte de vitesses intégrée réduit souvent la vitesse du moteur tout en augmentant le couple, garantissant un fonctionnement en douceur et prévenant des dommages au siège de la valve. Certains conceptions incluent les commutateurs de limite pour arrêter le moteur une fois la position souhaitée atteinte.

Tableau: Comparaison des vannes à billes motorisées ON / OFF Modulation de vannes à billes motoriséesVS.

Composants clés d'une vanne à billes motorisée

Pour mieux comprendre le fonctionnement de ces vannes, décomposons leurs composants essentiels:

• Corps de valve: généralement en laiton, en acier inoxydable ou en PVC, selon le milieu manipulé.

• Balle et siège: la balle de précision malin tourne dans des sièges en téflon ou en élastomère pour un scellage étanche à la fuite.

• Tiche: relie la balle à l'actionneur.

• Boîtier de l'actionneur: engage le moteur électrique, les engrenages et l'électronique.

• Boîte de vitesses: réduit la vitesse du moteur tout en augmentant le couple.

• Déterminer les commutateurs ou les capteurs: détecter la position de la vanne et arrêter le moteur lorsque les limites sont atteintes.

Ces composants fonctionnent en harmonie pour fournir un contrôle de débit fiable et automatisé avec une implication minimale de l'opérateur.

Avantages de l'utilisation d'une vanne à billes motorisée

Les vannes à billes motorisées offrent de multiples avantages par rapport aux soupapes manuelles ou solénoïdes traditionnelles.

1. Automatisation et télécommande - Aucune intervention manuelle n'est nécessaire; Ils peuvent être contrôlés par des capteurs, des minuteries ou des systèmes de gestion des bâtiments.

2. Efficacité énergétique - Une fois que la valve atteint sa position, la plupart des conceptions consomment peu ou pas de puissance.

3. Durabilité - Les vannes à billes ont intrinsèquement une faible usure et d'excellentes performances d'étanchéité.

4. Polvalerie - Disponible dans une large gamme de tailles, de matériaux et d'options de tension.

5. Contrôle de précision - Les versions modulantes permettent une réglementation affinée.

6. Sécurité et fiabilité - Idéal pour l'arrêt d'urgence et les environnements dangereux.

Table​ ​ ​

Applications communes des vannes à billes motorisées

Les vannes à billes motorisées sont largement adoptées entre les industries en raison de leur fiabilité et de leur adaptabilité. Certaines applications clés comprennent:

• Systèmes CVC: pour contrôler l'eau réfrigérée, l'eau chaude ou les boucles de glycol.

• Traitement de l'eau: Arrêt automatisé et commutation d'écoulement dans les systèmes de purification et de distribution.

• Irrigation: contrôle à distance ou automatisé pour une distribution efficace de l'eau.

• Traitement chimique: manipulation des liquides agressifs ou corrosifs en toute sécurité.

• Alimentation et boisson: vannes en acier inoxydable de qualité hygiénique pour le contrôle des processus.

• Oil et gaz: arrêt automatisé dans les pipelines et les systèmes de sécurité.

Leur flexibilité les rend appropriés partout où le contrôle automatisé des fluides est essentiel.

Choisir la bonne valve à billes motorisée

Lors de la sélection d'une vanne à billes motorisés, plusieurs facteurs doivent être évalués:

1. Compatibilité des matériaux - Faire correspondre le matériau du corps de la vanne (laiton, acier inoxydable, PVC) avec le support.

2. Exigences de taille et d'écoulement - Assurer un diamètre approprié pour le débit souhaité.

3. Tension et alimentation - Choisissez entre AC (24V, 110V, 220V) ou DC (5V, 12V, 24V)

4. Type de contrôle - Décidez entre / désactivé ou modulation.

5. Environnement - Considérez la cote IP pour les conditions extérieures ou humides.

6. Cycle de service - Pour un fonctionnement fréquent, sélectionnez les actionneurs évalués pour un service continu.

Exemple de scénario de sélection:
Pour un système d'irrigation à effet de serre, une valve à billes motorisée en PVC 24 V CC serait idéale en raison de la résistance à la corrosion, de la sécurité basse tension et de l'intégration automatisée avec un système de capteur d'humidité.

Conseils d'entretien et de dépannage

Les vannes à billes motorisées nécessitent relativement peu d'entretien, mais l'inspection régulière améliore la longévité.

• Vérification de routine: inspectez périodiquement le câblage, le boîtier de l'actionneur et les joints de vanne.

• Lubrification: La plupart des vannes à billes sont auto-lubrifiantes, mais vérifient les conseils du fabricant.

• Nettoyage: Retirez les débris ou l'échelle des sièges de soupape en cas de fuite.

• Tests: Cycle la valve de temps en temps pour éviter le collage.

• Dépannage des problèmes communs:

• Pas de réponse → Vérifiez l'alimentation et le câblage.

• Agagement lent → Usure possible basse tension ou boîte de vitesses.

• Fuite → Inspectez les joints ou remplacez les sièges de soupape.

En appliquant ces pratiques, les vannes à billes motorisées peuvent rester fiables pendant des années avec une intervention minimale.

Conclusion

Une vanne à billes motorisée est plus qu'un simple dispositif d'arrêt automatisé - c'est une solution polyvalente et efficace pour un contrôle précis des fluide dans plusieurs industries. En comprenant ce qu'ils sont, comment ils fonctionnent et comment choisir le bon modèle, les entreprises et les concepteurs de systèmes peuvent optimiser les performances, économiser de l'énergie et améliorer la fiabilité. Qu'ils soient utilisés dans le CVC, l'irrigation ou l'automatisation industrielle, ces vannes continuent de prouver leur valeur en ingénierie moderne.

FAQ

1. Quelle est la principale différence entre une vanne à billes motorisée et une valve solénoïde?
Une soupape à billes motorisée utilise un moteur électrique pour l'actionnement et peut rester en position sans consommation d'énergie, tandis qu'une valve solénoïde s'appuie sur une bobine électromagnétique et nécessite généralement une puissance continue.

2. Une soupape de bille motorisée peut-elle réguler le débit, ou est-ce uniquement pour un contrôle d'activation / désactivation?
Les deux options existent. Les modèles standard fournissent un contrôle de marche / désactivation, tandis que la modulation des vannes à billes motorisées permettent une régulation précise du débit.

3. Les vannes à billes motorisées sont-elles adaptées à une utilisation extérieure?
Oui, si l'actionneur a une cote IP appropriée pour la résistance à la poussière et à l'eau. Faites toujours correspondre l'environnement avec la cote de protection de la valve.

4. Combien de temps durent des vannes à billes motorisées?
Avec une sélection de matériaux appropriée et une maintenance périodique, ils peuvent durer de nombreuses années, dépassant souvent 50 000 cycles.

5. Quelles options d'alimentation sont disponibles pour les vannes à billes motorisées?

Ils sont généralement disponibles dans les versions 12V DC, 24V DC, 24V AC, 110V AC et 220 V, selon les exigences du système.
