Les vannes papillon sont très appréciées pour leur simplicité et leur efficacité dans les systèmes de contrôle des fluides. Connus pour leur conception compacte et leur rentabilité, ils sont couramment utilisés dans diverses industries. Mais lorsqu’il s’agit de systèmes à gaz, vous vous demandez peut-être : les vannes papillon peuvent-elles être utilisées pour le gaz ?
Dans cet article, nous explorerons le fonctionnement des vannes papillon, leur adéquation aux applications de gaz et les facteurs qui ont un impact sur leurs performances. Vous découvrirez également les vannes papillon électriques et comment elles améliorent l'automatisation et la précision des systèmes de gaz.
Les vannes papillon fonctionnent à l'aide d'un simple mécanisme quart de tour, ce qui les rend faciles à utiliser et rapides à agir. Un disque rotatif positionné au centre du corps de vanne est l’élément clé. Lorsque la vanne est tournée, le disque se déplace de 90 degrés, ouvrant ou fermant complètement la vanne. Cette conception simple permet un contrôle rapide et fiable du débit dans les systèmes de gaz.
Le disque de la vanne papillon contrôle le débit de gaz en ajustant l'angle du disque. En position fermée, le disque est perpendiculaire au flux de gaz, le bloquant complètement. Lorsque la vanne est ouverte, le disque s’aligne parallèlement au flux, permettant au gaz de passer librement. La position du disque permet également une ouverture partielle, ce qui permet de réguler le débit.

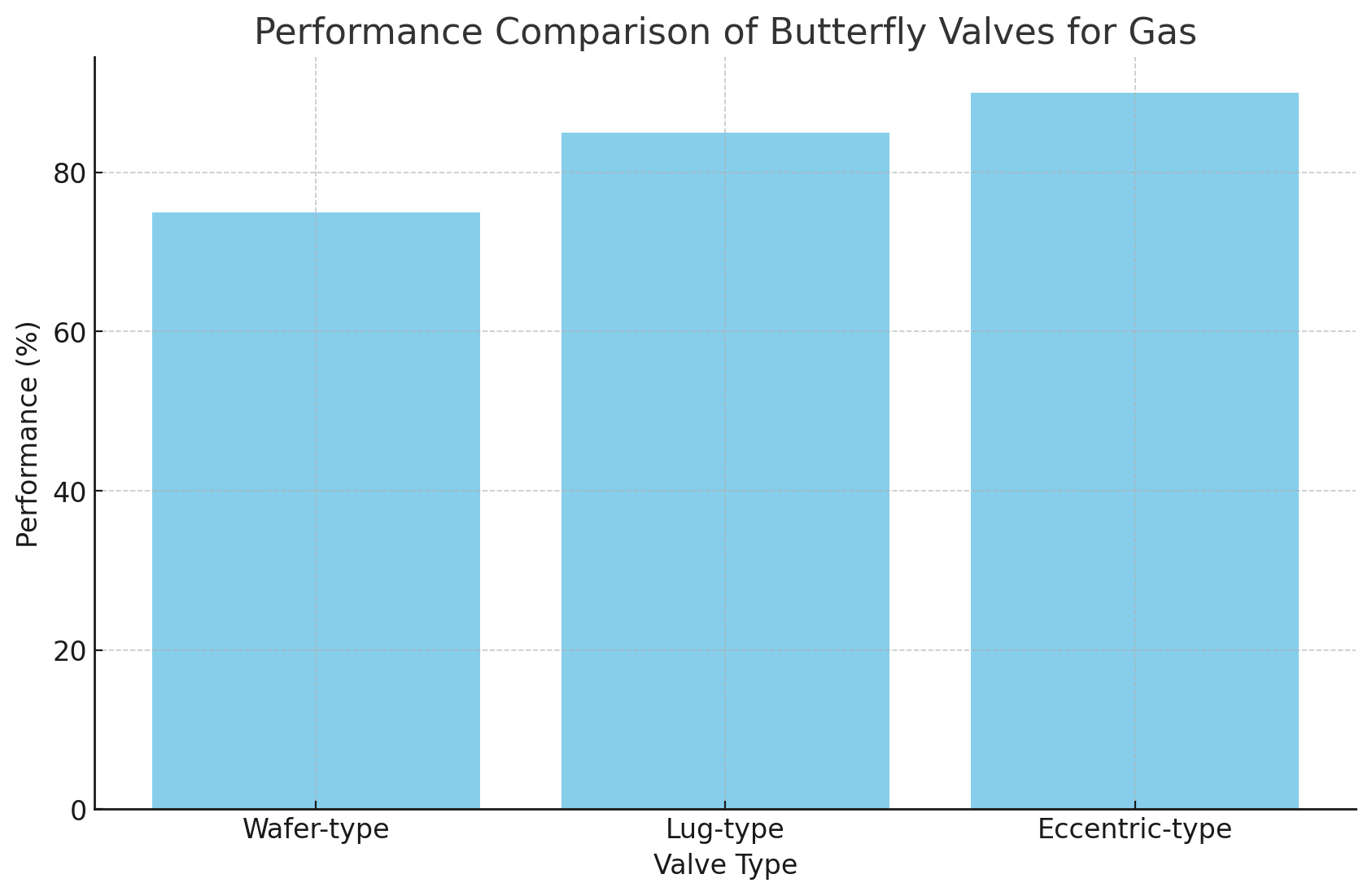

Il existe plusieurs types de vannes papillon, chacune conçue pour des applications différentes. Les types les plus couramment utilisés dans les systèmes à gaz sont :
● Vanne papillon de type wafer : Installée entre deux brides, ce type est compact et idéal pour les systèmes de gaz basse à moyenne pression.
● Vanne papillon à cosse : offre des connexions boulonnées et peut être retirée sans perturber l'ensemble du système, ce qui la rend adaptée aux applications nécessitant une maintenance fréquente.
● Vanne papillon excentrique : Utilisées dans les systèmes à pression plus élevée, ces vannes sont dotées d'une tige décalée pour assurer une meilleure étanchéité et réduire l'usure.
Les vannes papillon sont bien adaptées à une utilisation dans les systèmes à gaz en raison de leur capacité à contrôler efficacement le débit tout en occupant un minimum d'espace. Ils sont particulièrement avantageux dans les systèmes de distribution de gaz résidentiels et industriels, où les contraintes d'espace et de coût sont souvent critiques. Leur conception légère les rend également plus faciles à manipuler et à installer par rapport à d’autres types de vannes, telles que les vannes à bille ou à vanne.
Différents types de vannes papillon sont utilisés dans diverses applications de gaz. Par exemple, les vannes papillon de type plaquette se trouvent couramment dans les systèmes de gaz résidentiels de petite et moyenne taille en raison de leur compacité et de leur rentabilité. D'autre part, les vannes papillon à ergots sont idéales pour les applications industrielles, où la maintenance doit être effectuée sans interrompre le débit du système.
L’un des facteurs critiques dans l’utilisation des vannes papillon pour le gaz est le mécanisme d’étanchéité. Les vannes papillon utilisent des joints en caoutchouc ou en métal qui empêchent le gaz de fuir lorsque la vanne est fermée. Les joints en caoutchouc, comme l'EPDM (éthylène-propylène-diène monomère), sont couramment utilisés pour les systèmes basse pression, tandis que les joints métalliques sont préférés pour les conditions de pression et de température plus élevées. Le bon matériau d’étanchéité garantit la sécurité et l’efficacité de la régulation du débit de gaz.
Les vannes papillon sont généralement plus abordables que les autres types de vannes, telles que les vannes à bille ou à vanne. Leur conception simple et leur nombre réduit de pièces mobiles contribuent à réduire les coûts de fabrication et d’installation. Cet avantage en termes de coût est particulièrement important dans les systèmes de distribution de gaz à grande échelle, où les contraintes budgétaires jouent souvent un rôle important dans le choix des vannes.
La conception compacte des vannes papillon en fait un choix idéal pour les systèmes à gaz, en particulier lorsque l'espace est limité. Leur faible encombrement permet une installation dans des espaces restreints, ce qui est souvent nécessaire dans les installations industrielles, les conduites de gaz souterraines et les zones résidentielles. De plus, leur construction légère rend la manipulation et l’installation plus rapides et plus faciles.
Les vannes papillon sont connues pour leur fonctionnement rapide. La conception quart de tour permet une ouverture et une fermeture rapides, ce qui est crucial dans les situations d'urgence. Pour les systèmes à gaz, où une fermeture rapide ou une régulation du débit est essentielle, les vannes papillon offrent un avantage significatif. Les vannes papillon électriques, en particulier, offrent un contrôle précis et peuvent être automatisées pour une réponse rapide dans les situations critiques.
En raison de leur conception simple et du nombre réduit de pièces mobiles, les vannes papillon nécessitent moins d’entretien que les types de vannes plus complexes. Ils comportent moins de pièces susceptibles de s'user avec le temps, ce qui contribue à réduire les temps d'arrêt et les coûts de maintenance. Des contrôles réguliers, tels que l'inspection des joints et la lubrification de la tige de la vanne, sont généralement suffisants pour assurer le bon fonctionnement des vannes papillon.
Bien que les vannes papillon soient polyvalentes, elles ne conviennent pas à toutes les applications de gaz. Ils fonctionnent bien dans les systèmes à pression faible à moyenne, mais leur capacité à gérer des pressions élevées est limitée. Les systèmes de gaz à haute pression, tels que ceux utilisés dans les installations industrielles ou les plates-formes offshore, peuvent nécessiter des types de vannes plus robustes, telles que des vannes à bille ou à vanne. De plus, les vannes papillon sont mieux adaptées aux températures modérées, car les températures extrêmes peuvent affecter les performances de leurs joints et de leurs matériaux.
Le choix du bon matériau pour les vannes papillon est essentiel pour garantir la compatibilité avec le type de gaz contrôlé. Pour le gaz naturel et d’autres gaz non corrosifs, des matériaux comme la fonte ou l’aluminium peuvent être utilisés. Cependant, pour les gaz agressifs ou corrosifs, tels que ceux trouvés dans les usines chimiques, des matériaux en acier inoxydable ou en PTFE (polytétrafluoroéthylène) peuvent être nécessaires pour résister aux environnements difficiles et prévenir la corrosion.
Lors de l'utilisation de vannes papillon dans les systèmes à gaz, le respect des normes de sécurité industrielles est crucial. De nombreuses applications de gaz nécessitent que les vannes soient conformes à des réglementations spécifiques, telles que ANSI (American National Standards Institute), API (American Petroleum Institute) et ATEX (Atmosphere Explosible). Ces certifications garantissent que la vanne papillon peut résister en toute sécurité aux pressions, aux températures et aux dangers potentiels du transport du gaz.
Fonctionnalité | Vanne papillon | Robinet à tournant sphérique | Vanne de porte |
Coût d'installation | Faible | Modéré | Haut |
Cote de pression | Moyen | Haut | Haut |
Précision du contrôle de débit | Modéré | Haut | Faible |
Fréquence d'entretien | Faible | Modéré | Haut |
Efficacité spatiale | Haut | Faible | Faible |
Une vanne papillon électrique est une vanne papillon équipée d'un actionneur électrique. Cet actionneur permet un contrôle précis de l'ouverture et de la fermeture de la vanne, ce qui le rend idéal pour les systèmes de gaz nécessitant une commande automatisée ou à distance. Les actionneurs électriques permettent une meilleure intégration avec les systèmes de contrôle, offrant ainsi une solution plus efficace et plus fiable pour la régulation du débit de gaz.
Les vannes papillon électriques offrent plusieurs avantages pour les systèmes de gaz, notamment une automatisation améliorée, une précision accrue et un fonctionnement à distance. Ils permettent aux opérateurs de surveiller et de contrôler le débit de gaz à distance, ce qui est particulièrement utile dans les environnements industriels où des ajustements constants sont nécessaires. L'actionneur électrique assure une régulation plus précise du débit, ce qui est essentiel pour les systèmes où le maintien d'un débit de gaz constant est essentiel.
Les vannes papillon électriques sont largement utilisées dans les installations industrielles, les systèmes de transport de gaz et les réseaux de distribution de gaz résidentiels à grande échelle. Ils sont idéaux pour les applications où des temps de réponse rapides et une haute précision sont requis, comme dans les systèmes de gaz naturel et les installations de traitement chimique.
Avantage | Description | Impact sur les systèmes de gaz |
Automatisation améliorée | Les actionneurs électriques permettent un fonctionnement à distance. | Réduit les interventions manuelles et améliore l’efficacité. |
Contrôle précis du débit | Capacités de réglage affinées. | Idéal pour les systèmes nécessitant une régulation précise du débit. |
Surveillance à distance | Intégration avec les systèmes SCADA pour un retour d'information en temps réel. | Améliore la sécurité opérationnelle et la réactivité. |
Efficacité énergétique | Consommation d'énergie inférieure par rapport aux autres actionneurs. | Réduit les coûts opérationnels globaux. |
Dans les systèmes de gaz résidentiels et commerciaux, les vannes papillon de type plaquette sont souvent utilisées pour contrôler le débit de gaz naturel vers les maisons et les entreprises. Ces vannes sont faciles à installer, économiques et offrent une étanchéité parfaite, garantissant que le gaz est distribué en toute sécurité. Dans certains cas, ils peuvent également être utilisés pour isoler des sections d’une conduite de gaz à des fins d’entretien ou de réparation sans interrompre l’ensemble du système.
Dans les systèmes de gaz industriels, tels que ceux que l'on trouve dans les usines de fabrication ou les centrales électriques, les vannes papillon à ergots et excentriques sont plus couramment utilisées. Ces vannes peuvent résister à des pressions plus élevées et sont conçues pour être durables et faciles à entretenir. La possibilité de remplacer des pièces sans arrêter l’ensemble du système constitue un avantage significatif dans les industries où un fonctionnement continu est essentiel.
Les vannes papillon sont également utilisées dans des applications gazières plus spécialisées, comme dans les installations de gaz naturel liquéfié (GNL). Ces installations nécessitent des vannes capables de résister à des températures et des pressions extrêmes. Des vannes papillon hautes performances dotées de joints métalliques et de matériaux spécialisés sont utilisées pour réguler le débit de GNL et éviter les fuites dans ces environnements difficiles.
Lors de la sélection d'une vanne papillon pour un système de gaz, il est essentiel de prendre en compte des facteurs tels que le type de gaz, la pression du système et la température. La vanne doit être choisie en fonction des exigences spécifiques de l'application afin de garantir un fonctionnement fiable et sûr. Il est également important d’évaluer la taille du tuyau et le débit, car ces facteurs influencent le type de vanne qui fonctionnera le mieux.
La sélection des matériaux joue un rôle essentiel dans la longévité et les performances des vannes papillon dans les systèmes à gaz. Pour le gaz naturel, des matériaux comme la fonte ou l'aluminium peuvent suffire, mais pour les gaz plus agressifs, des vannes en acier inoxydable ou revêtues de PTFE sont recommandées. Le choix du matériau affectera la durabilité et la résistance à la corrosion de la vanne, garantissant ainsi une durée de vie plus longue.
Le type d'actionneur choisi pour la vanne papillon dépendra du niveau d'automatisation requis. Les actionneurs manuels conviennent aux systèmes simples avec des réglages moins fréquents, tandis que les actionneurs pneumatiques sont idéaux pour des arrêts rapides. Pour un contrôle plus précis, les vannes papillon électriques constituent le meilleur choix, offrant une commande à distance et une intégration dans des systèmes automatisés.
Les vannes papillon constituent un choix fiable et économique pour les systèmes à gaz, offrant un fonctionnement rapide, peu d'entretien et une conception compacte. Bien qu'ils soient idéaux pour les systèmes basse à moyenne pression, il est crucial de sélectionner le bon type, le bon matériau et l'actionneur. Les vannes papillon électriques améliorent le contrôle et la précision, ce qui les rend parfaites pour les systèmes de gaz modernes. Avec un entretien approprié, les vannes papillon assurent un transport de gaz sûr et efficace. KLD fournit des vannes papillon de haute qualité qui répondent à ces besoins et garantissent des performances fiables du système.
R : Oui, les vannes papillon sont couramment utilisées dans les systèmes à gaz, en particulier pour les applications basse à moyenne pression. Leur conception compacte et leur fonctionnement rapide les rendent idéaux pour contrôler le débit de gaz.
R : Une vanne papillon électrique utilise un actionneur électrique pour un contrôle précis du débit. Il offre une automatisation améliorée et est idéal pour le fonctionnement à distance dans les systèmes de gaz, offrant des performances efficaces et fiables.
R : Les vannes papillon électriques offrent un contrôle, une précision et une capacité d'intégration accrus avec des systèmes automatisés, ce qui les rend parfaites pour les gazoducs modernes nécessitant une opération à distance.
R : Les vannes papillon conviennent aux systèmes de gaz basse à moyenne pression. Pour les applications à haute pression, assurez-vous de choisir une vanne avec une pression nominale plus élevée ou envisagez d'autres types de vannes comme les vannes à bille.
R : Inspectez régulièrement l'usure des joints, lubrifiez les pièces mobiles et assurez-vous que la vanne est correctement alignée. Pour les vannes papillon électriques, vérifiez également le fonctionnement de l'actionneur pour garantir un fonctionnement fluide.
