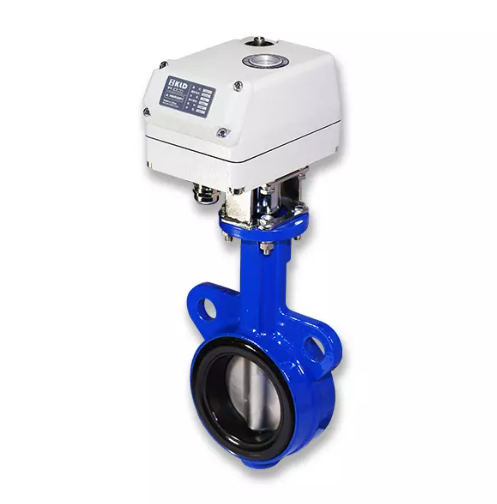

Les vannes papillon électriques sont essentielles pour un contrôle précis des fluides. Ces vannes intègrent des conceptions papillon traditionnelles avec des actionneurs électriques modernes. Ils offrent une solution efficace et fiable pour diverses industries.
Dans cet article, nous explorerons ce qu'est une vanne papillon électrique, son fonctionnement et ses avantages. Vous découvrirez également ses composants et ses applications dans diverses industries.
Le corps de la vanne est le principal composant structurel de la vanne papillon électrique, responsable de la connexion de la vanne au pipeline. Le matériau utilisé pour le corps de la vanne varie en fonction des besoins de l'application. Les matériaux courants comprennent la fonte ductile, l’acier inoxydable et l’acier au carbone. Le choix du matériau est critique car il doit résister aux conditions spécifiques de pression, de température et de produits chimiques du système dans lequel la vanne est installée. Le corps de la vanne abrite les composants internes tels que le disque de la vanne, l'actionneur et les joints, garantissant que ces pièces sont solidement contenues et fonctionnent efficacement dans le pipeline.
Le disque de la vanne, souvent appelé « papillon », est l'élément rotatif à l'intérieur du corps de la vanne qui contrôle le débit du fluide. Lorsque la vanne est complètement ouverte, le disque s'aligne parallèlement au chemin d'écoulement, permettant un débit maximal. Lorsque la vanne est fermée, le disque tourne de 90 degrés pour bloquer le débit. Le disque est constitué de matériaux comme l'acier inoxydable, le bronze d'aluminium ou la fonte ductile, selon le type de fluide et l'environnement d'exploitation. Le choix du matériau pour le disque garantit la durabilité, la résistance à la corrosion et une usure minimale, ce qui contribue à la longue durée de vie de la vanne.
L'actionneur électrique est la force motrice derrière le fonctionnement d'une vanne papillon électrique. Il convertit l'énergie électrique en mouvement mécanique, permettant un contrôle précis de la position de la vanne. Les actionneurs électriques sont disponibles en différents types, tels que alimentés en courant alternatif ou continu, et peuvent être classés en actionneurs marche/arrêt ou modulants. L'actionneur de type marche/arrêt est conçu pour une fonctionnalité d'ouverture/fermeture simple, tandis que l'actionneur modulant permet un contrôle de débit plus précis, ce qui le rend idéal pour les applications nécessitant des débits variables. Le rôle de l'actionneur est de faire tourner la tige de la vanne, qui à son tour déplace le disque papillon vers la position souhaitée, assurant ainsi une régulation précise du débit de fluide.
Les mécanismes de rétroaction des vannes papillon électriques jouent un rôle essentiel en fournissant des données en temps réel sur la position de la vanne, garantissant ainsi un fonctionnement précis et fiable. Ces systèmes impliquent généralement des capteurs de position ou d'autres outils de surveillance qui envoient des commentaires à un système de contrôle. Cela permet aux opérateurs de vérifier la position exacte de la vanne et d'effectuer les ajustements nécessaires. L'intégration de systèmes de rétroaction permet d'automatiser le fonctionnement de la vanne, facilitant ainsi la surveillance et le contrôle à distance. Cette fonctionnalité est particulièrement utile dans les grandes installations industrielles où l'intervention manuelle est peu pratique et où la sécurité est primordiale.
Composant | Description | Fonction |
Corps de vanne | Fabriqué en fonte ductile, acier inoxydable, etc. | Relie la vanne au pipeline et abrite les pièces internes. |
Disque de soupape | Disque métallique circulaire | Contrôle le débit de fluide en tournant pour ouvrir ou fermer la vanne. |
Actionneur électrique | Moteur électrique avec réducteur | Entraîne la tige de valve pour faire tourner le disque de valve. |
Mécanisme de rétroaction | Capteurs et systèmes de surveillance | Fournit des données en temps réel sur la position de la vanne pour un contrôle précis. |
Le fonctionnement d'une vanne papillon électrique commence lorsque l'actionneur électrique reçoit un signal de commande, généralement provenant d'un système de contrôle centralisé. L'actionneur fait ensuite tourner la tige de vanne, qui est reliée au disque papillon. Lorsque l'actionneur fait tourner la tige, le disque se déplace entre les positions ouverte et fermée, ou il peut être réglé sur des positions intermédiaires pour une régulation partielle du débit. La vanne fonctionne selon un mouvement quart de tour, ce qui lui permet de s'ouvrir ou de se fermer rapidement, ce qui est particulièrement avantageux dans les systèmes nécessitant des temps de réponse rapides. Cette opération simple mais efficace rend la vanne papillon électrique adaptée à la fois au contrôle tout ou rien et au contrôle modulant.
Les actionneurs électriques fonctionnent en convertissant l'énergie électrique en mouvement mécanique. Il entraîne la tige de valve, qui à son tour fait tourner le disque papillon. Ce processus est très efficace, car il permet un positionnement précis de la vanne, garantissant ainsi un contrôle précis du débit. Le mécanisme d'actionnement comprend généralement un moteur électrique, un réducteur et un arbre qui se connecte à la tige de vanne. Dans les actionneurs de type marche/arrêt, le moteur déplace le disque entre les positions complètement ouverte et complètement fermée. Dans les actionneurs modulants, le moteur peut ajuster le disque dans des positions intermédiaires, permettant un contrôle précis du débit.
L’un des principaux avantages des vannes papillon électriques est leur capacité à s’intégrer parfaitement aux systèmes de contrôle automatisés. Les actionneurs électriques offrent un contrôle précis, permettant aux vannes d'être ajustées à distance ou automatiquement sans avoir besoin d'une opération manuelle. Cela réduit le besoin de main-d’œuvre et augmente l’efficacité opérationnelle. De plus, le fonctionnement électrique est plus économe en énergie que les systèmes pneumatiques ou hydrauliques, car les actionneurs électriques consomment généralement moins d'énergie. La possibilité d'affiner la position de la vanne permet également une meilleure régulation du débit, ce qui est crucial dans les applications où le maintien de débits spécifiques est essentiel.
Les vannes papillon électriques sont disponibles avec deux principaux types d'actionneurs : de type marche/arrêt et de type modulant. L'actionneur de type marche/arrêt est conçu pour fournir un contrôle marche/arrêt simple, ce qui le rend idéal pour les applications où la vanne doit seulement être complètement ouverte ou complètement fermée. Ce type d'actionneur est économique et facile à utiliser. D'autre part, les actionneurs de type modulant offrent un contrôle plus précis, permettant à la vanne d'être ajustée dans n'importe quelle position entre complètement ouverte et complètement fermée. Cette fonctionnalité est particulièrement utile dans les systèmes qui nécessitent une modulation précise du débit, comme dans le traitement chimique ou les systèmes CVC.
Les vannes papillon électriques sont disponibles dans une variété de matériaux pour répondre aux différents besoins d'application. Le choix des matériaux pour le corps, le disque et le siège de la vanne est essentiel pour garantir la durabilité et les performances de la vanne dans des environnements difficiles. L'acier inoxydable est un choix populaire pour sa résistance à la corrosion, ce qui le rend idéal pour les applications impliquant des produits chimiques agressifs ou des températures élevées. La fonte ductile est souvent utilisée pour sa résistance et sa rentabilité, tandis que les options plastiques comme le PVC ou le CPVC sont choisies pour leur résistance aux fluides corrosifs. Le choix du matériau doit correspondre aux exigences spécifiques du système, notamment le type de fluide, la pression et la température.
Il existe différents types de connexions, telles que les connexions à plaquettes, à cosses et à brides. Chaque type a ses avantages en fonction des exigences d'installation. Les vannes de type plaquette sont compactes et faciles à installer entre deux brides, ce qui les rend idéales pour les applications avec un espace limité. Les vannes à ergots sont dotées de cosses filetées qui permettent de retirer facilement la vanne du pipeline sans affecter le reste du système, ce qui les rend adaptées aux services sans issue. Les vannes à bride offrent une connexion plus sécurisée, offrant une plus grande stabilité pour les applications à haute pression, même si elles nécessitent plus d'espace et d'efforts d'installation.
Type d'actionneur | Fonction | Application |
Type marche/arrêt | Fournit un contrôle marche/arrêt simple. | Convient aux applications où la vanne est complètement ouverte ou complètement fermée. |
Modulation | Offre un contrôle précis sur la position de la vanne. | Idéal pour les systèmes nécessitant un contrôle de débit variable. |
Antidéflagrant | Conçu pour travailler en toute sécurité dans des environnements dangereux. | Utilisé dans des environnements contenant des gaz ou des poussières inflammables. |
Les vannes papillon électriques sont très économes en énergie grâce à leur fonctionnement à faible couple. L'actionneur électrique permet une ouverture et une fermeture rapides de la vanne, ce qui est crucial dans les systèmes nécessitant des temps de réponse rapides, tels que les vannes d'arrêt d'urgence ou les processus impliquant des cycles fréquents. L’efficacité du fonctionnement électrique réduit la consommation globale d’énergie, contribuant ainsi à réduire les coûts d’exploitation.
L’une des caractéristiques les plus remarquables des vannes papillon électriques est leur capacité à être actionnées à distance via des systèmes automatisés. Cela élimine le besoin d’opération manuelle, réduisant ainsi les coûts de main-d’œuvre et minimisant les erreurs humaines. L'intégration de systèmes de rétroaction permet également aux opérateurs de surveiller les performances de la vanne en temps réel, garantissant ainsi un fonctionnement et une sécurité optimaux. Le fonctionnement à distance est particulièrement avantageux dans les environnements dangereux ou difficiles d'accès, car il permet un contrôle sans exposer le personnel à des risques potentiels.
Les vannes papillon électriques sont conçues pour durer, avec des matériaux de haute qualité utilisés pour résister aux conditions les plus difficiles. Le corps et le disque de la vanne sont conçus pour résister à l'usure et à la corrosion, garantissant ainsi une fiabilité à long terme et un entretien minimal. La simplicité de la conception de la vanne contribue également à sa longévité, car moins de pièces mobiles signifient moins de risques de panne.
Les vannes papillon électriques nécessitent un entretien minimal en raison de leur conception simple et de l’absence de composants mécaniques complexes. L'actionneur électrique est conçu pour fonctionner avec une usure minimale, réduisant ainsi la fréquence de maintenance et les temps d'arrêt. De plus, la conception modulaire des vannes papillon électriques les rend faciles à entretenir et à remplacer, contribuant ainsi à réduire les coûts de cycle de vie et à accroître l'efficacité opérationnelle.
Avantage | Description |
Efficacité énergétique | Les actionneurs électriques consomment moins d’énergie, ce qui réduit les coûts énergétiques. |
Opération à distance | Permet un contrôle à distance, améliorant ainsi la sécurité. |
Faible entretien | Moins de pièces mobiles entraînent une usure réduite et une durée de vie plus longue de la vanne. |
Durabilité | Les vannes papillon électriques sont conçues pour résister à des conditions difficiles. |
Les vannes papillon électriques sont largement utilisées dans les usines de traitement de l’eau pour contrôler le débit de l’eau à différentes étapes du processus de traitement. Ils régulent les débits, maintiennent l’équilibre des pressions et assurent le fonctionnement efficace des pompes et des systèmes de filtration. Dans le traitement des eaux usées, ces vannes aident à gérer le débit des eaux usées et à assurer une bonne distribution de l'eau pour les processus de traitement.
Dans l'industrie pétrolière et gazière, les vannes papillon électriques sont essentielles pour contrôler le débit de pétrole brut, de gaz naturel et d'autres produits pétroliers dans les pipelines. Ces vannes sont souvent utilisées pour l'isolation du débit, l'arrêt d'urgence et la régulation du débit de fluides dans les processus critiques.
Les vannes papillon électriques jouent un rôle clé dans les systèmes CVC, où elles régulent le débit d'eau ou d'air à travers les tuyaux et les conduits. Ces vannes aident à maintenir un contrôle adéquat de la température en ajustant le débit des fluides de chauffage ou de refroidissement. Dans les systèmes énergétiques, les vannes papillon électriques sont utilisées pour contrôler le débit de vapeur et d'eau dans les centrales électriques, contribuant ainsi à l'efficacité et à la sécurité globales de la production d'énergie.
Les industries chimiques et pharmaceutiques s'appuient sur des vannes papillon électriques pour réguler le flux de produits chimiques et de substances sensibles. Ces vannes sont conçues pour traiter des fluides agressifs et corrosifs, garantissant un contrôle précis du débit tout en maintenant les normes de sécurité. Dans la production pharmaceutique, les vannes papillon électriques sont essentielles au maintien de la propreté et de la stérilité de l'environnement de production.
Lors du choix d’une vanne papillon électrique, plusieurs facteurs doivent être pris en compte. Ceux-ci incluent le type de fluide, la pression, la température et l’environnement d’exploitation. Par exemple, une vanne utilisée dans un environnement corrosif nécessitera des matériaux résistant à la dégradation chimique, tandis qu'une vanne dans un système haute pression devra être adaptée aux conditions de pression spécifiques.
Choisir le bon matériau et la bonne taille pour la vanne est essentiel pour garantir des performances adéquates. L'acier inoxydable est idéal pour les fluides corrosifs, tandis que la fonte est souvent utilisée pour les applications standard. La taille de la vanne doit correspondre au diamètre du pipeline pour garantir un contrôle correct du débit et éviter des problèmes tels qu'une fuite ou une régulation insuffisante du débit.
Déterminez si un actionneur de type marche/arrêt ou un actionneur modulant est nécessaire en fonction des exigences de contrôle. Les actionneurs de type marche/arrêt sont économiques et fonctionnent bien pour les applications marche/arrêt simples, tandis que les actionneurs modulants offrent un contrôle plus précis pour les systèmes nécessitant des débits variables.
Les vannes papillon électriques sont essentielles dans les systèmes modernes de contrôle des fluides. Ils offrent un contrôle précis, fiable et économe en énergie dans diverses industries. Leur fonctionnement à distance, leur faible maintenance et leur durabilité offrent des avantages évidents par rapport aux vannes traditionnelles. En comprenant leurs composants et leurs avantages, les industries peuvent améliorer leur efficacité et réduire leurs coûts. Les produits de KLD offrent une valeur exceptionnelle, offrant des performances fiables et une durabilité à long terme, répondant aux besoins de diverses applications industrielles.
R : Une vanne papillon électrique est un dispositif de contrôle des fluides qui utilise un actionneur électrique pour ouvrir ou fermer un disque de vanne, régulant ainsi le débit de fluides ou de gaz. Elle combine la simplicité des vannes papillon traditionnelles avec une commande électrique avancée pour un fonctionnement précis et efficace.
R : Une vanne papillon électrique fonctionne en utilisant un actionneur électrique pour faire tourner le disque de la vanne, ce qui ouvre ou ferme le chemin du fluide. Ce mécanisme permet un contrôle précis du débit et des ajustements rapides, idéal pour les systèmes automatisés.
R : Les vannes papillon électriques offrent plusieurs avantages, notamment l’efficacité énergétique, une maintenance réduite, un fonctionnement à distance et un contrôle précis. Elles sont durables et adaptées à un large éventail d'applications industrielles, ce qui les rend plus efficaces que les vannes traditionnelles.
R : Les vannes papillon électriques offrent un fonctionnement à distance, un contrôle précis et une réponse rapide , ce qui les rend idéales pour les systèmes automatisés. Elles réduisent les coûts de main-d'œuvre, améliorent l'efficacité et offrent une plus grande fiabilité par rapport aux vannes manuelles.
R : Inspectez régulièrement la vanne pour déceler les fuites, assurez-vous que l'actionneur fonctionne correctement et nettoyez les composants de la vanne. L'actionneur électrique doit également être calibré périodiquement pour garantir un contrôle précis du débit et des performances optimales.
