Les vannes papillon sont populaires pour contrôler le débit de fluide dans divers systèmes en raison de leur simplicité, de leur rentabilité et de leur fonctionnement efficace. Ces vannes sont conçues avec un disque qui tourne pour autoriser ou bloquer le débit. Bien que les vannes papillon soient largement utilisées, elles ne conviennent pas à toutes les applications. Comprendre leurs limites est crucial pour garantir que la vanne appropriée est choisie pour des besoins spécifiques.
Dans cet article, nous explorerons les scénarios dans lesquels les vannes papillon ne sont pas appropriées, en nous concentrant sur leurs limites dans les applications à haute pression, haute température et dans des milieux spécifiques. Nous discuterons également des avantages des vannes papillon électriques et de leur rôle dans les systèmes modernes où l'automatisation est essentielle.
Les vannes papillon ne conviennent généralement pas aux systèmes haute pression. Leur conception, en particulier le disque fin et les joints souples, ne peut pas résister à des pressions extrêmes sur des périodes prolongées. Les systèmes à haute pression, comme ceux que l’on trouve dans les oléoducs et les gazoducs, nécessitent souvent des vannes de conception plus robuste pour maintenir une étanchéité fiable et éviter les fuites.
Lorsqu'elle est soumise à des pressions élevées, la surface d'étanchéité d'une vanne papillon peut se déformer, entraînant une fuite potentielle ou une défaillance de la vanne. Pour de telles applications, des alternatives telles que les robinets à tournant sphérique ou les robinets-vannes sont souvent préférées en raison de leur conception plus robuste et de leur capacité à gérer des pressions nominales plus élevées sans compromettre les performances.
Un autre domaine dans lequel les vannes papillon ne sont pas idéales est celui des environnements à haute température. Les vannes papillon, en particulier celles dotées de joints en caoutchouc ou en élastomère, peuvent souffrir d'une dégradation des joints à des températures élevées. Les matériaux utilisés dans les vannes papillon peuvent se dilater, se contracter ou perdre de leur flexibilité lorsqu'ils sont exposés à la chaleur, compromettant ainsi la capacité d'étanchéité efficace de la vanne.
Dans les applications telles que les systèmes à vapeur ou celles impliquant des fluides à haute température, des vannes spécialement conçues pour les températures élevées sont nécessaires. Ces vannes sont généralement dotées d'une étanchéité métal sur métal ou sont fabriquées à partir de matériaux hautes performances capables de résister aux contraintes d'une chaleur extrême. Dans de tels cas, un robinet à tournant sphérique ou un robinet à soupape doté d’une bonne résistance aux températures élevées serait une meilleure option.
Les vannes papillon peuvent avoir du mal à manipuler des fluides très visqueux ou des fluides contenant des particules solides. Le disque de la vanne peut ne pas arrêter complètement les fluides épais ou collants, ce qui entraîne une inefficacité du système. De plus, des solides peuvent rester coincés autour du disque de la vanne, provoquant des dommages ou une mauvaise étanchéité. Cela peut entraîner des problèmes de performances, des fuites ou des difficultés d’ouverture et de fermeture de la vanne.
Dans les applications impliquant des boues, des pâtes ou d'autres milieux contenant des matières solides, des vannes à vanne ou des vannes à boue spécialement conçues sont préférées. Ces vannes peuvent gérer plus efficacement l'abrasivité et l'épaisseur de ces fluides, garantissant un fonctionnement plus fluide et réduisant l'usure des composants de la vanne.
Bien que les vannes papillon offrent une fonction marche/arrêt rapide et puissent fournir un étranglement de base, elles ne sont pas conçues pour un contrôle précis du débit. Lorsqu'il s'agit d'applications qui exigent une régulation de débit précise et reproductible, comme dans le traitement chimique ou la fabrication pharmaceutique, d'autres types de vannes doivent être envisagés.
Les performances d'une vanne papillon sont souvent non linéaires, ce qui signifie que le débit ne correspond pas toujours précisément à l'ouverture du disque de la vanne. Cela rend difficile la réalisation d’un contrôle précis. Pour les processus nécessitant des débits précis, les vannes à soupape ou les vannes à bille à port en V sont plus adaptées, car elles sont spécifiquement conçues pour un contrôle précis du débit et peuvent être réglées plus efficacement.

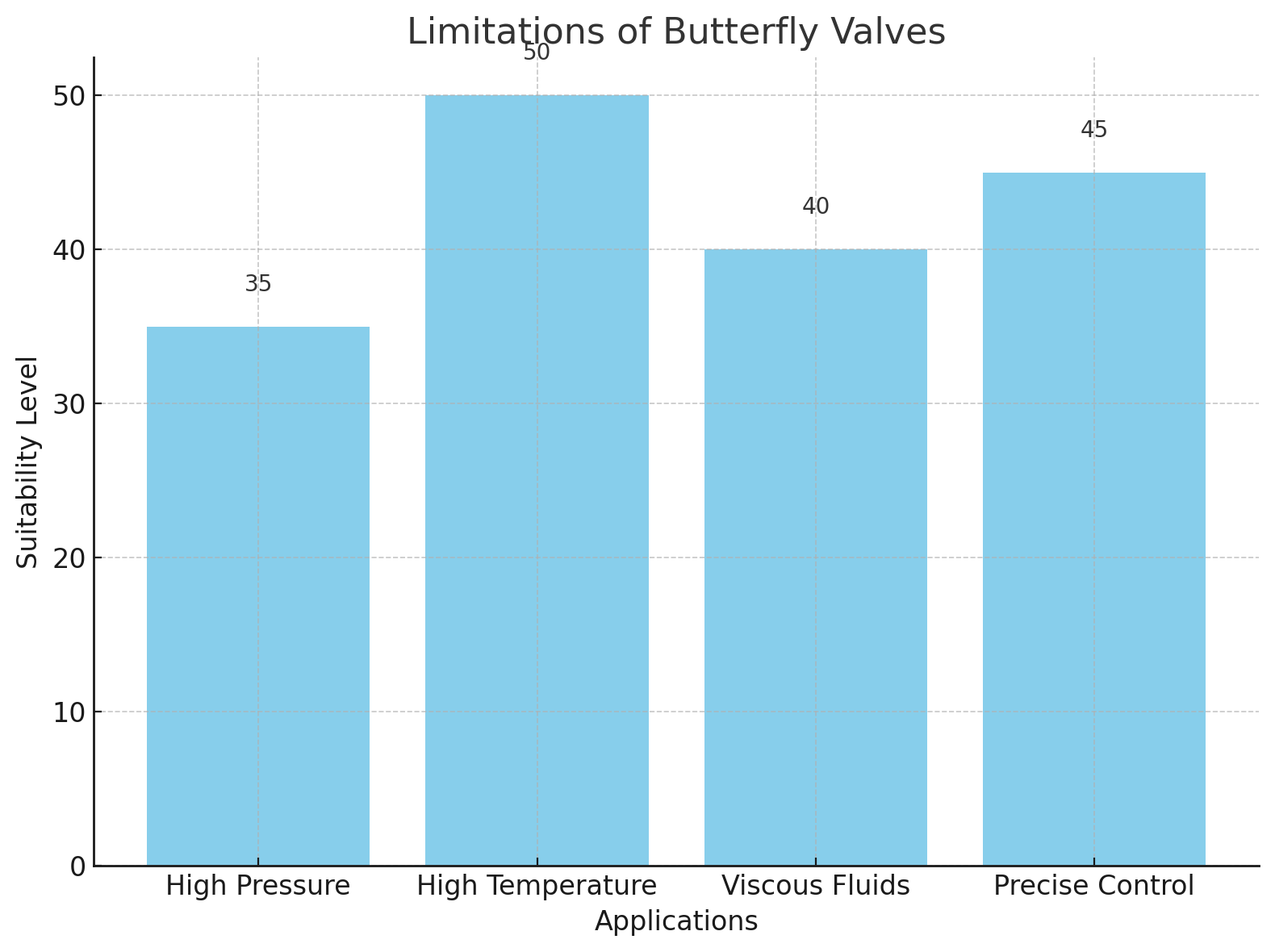

Type d'application | Raison de l'inadéquation |
Systèmes haute pression | Les vannes papillon ne peuvent pas gérer efficacement les hautes pressions. |
Environnements à haute température | Les matériaux d'étanchéité peuvent se dégrader sous des températures élevées. |
Fluides et solides visqueux | Les vannes papillon ne peuvent pas gérer les fluides collants ou abrasifs. |
Contrôle précis du débit | Les vannes papillon offrent une précision limitée pour le contrôle du débit. |
Boues et médias abrasifs | Les solides peuvent endommager les surfaces d'étanchéité de la vanne. |
Bien que les vannes papillon modernes aient des capacités d’étanchéité améliorées, elles ne sont toujours pas idéales pour les situations nécessitant une fuite nulle. La conception du disque de la vanne, qui se trouve constamment dans le trajet d'écoulement, peut entraîner des fuites mineures, en particulier lorsque la vanne est sous haute pression ou dans des applications critiques telles que des conduites de produits chimiques ou des systèmes de gaz dangereux.
Pour les applications qui nécessitent une étanchéité absolue, comme la manipulation de substances toxiques ou inflammables, les vannes à vanne ou les vannes à bille sont souvent le choix préféré. Ces vannes offrent de meilleures performances d'étanchéité, garantissant qu'aucune fuite ne se produit, ce qui est crucial pour la sécurité dans les environnements sensibles.
Les vannes papillon sont sensibles à la cavitation et à l'érosion, en particulier lorsqu'elles sont utilisées dans des applications d'étranglement. Le disque reste dans le trajet d'écoulement, ce qui peut entraîner des turbulences et une cavitation lorsque la vanne est partiellement ouverte. Au fil du temps, cela provoque une usure des surfaces d’étanchéité et augmente le risque de défaillance.
Dans les systèmes où la cavitation est un problème, comme les applications à haut débit ou à haute vitesse, les vannes conçues pour gérer de telles conditions, comme les vannes à soupape ou les réducteurs de pression spécialement conçus, sont mieux adaptées.
Les vannes papillon ne conviennent pas aux systèmes nécessitant un nettoyage avec des racleurs de canalisation. La conception du disque et du joint des vannes papillon empêche l’utilisation de dispositifs de nettoyage qui traversent le pipeline pour éliminer les débris ou le tartre. Cela peut constituer une limitation importante dans certaines industries, en particulier dans le secteur pétrolier et gazier où le raclage est essentiel au maintien de l’intégrité des pipelines.
Dans les systèmes où le raclage est requis, d'autres conceptions de vannes permettant le passage des dispositifs de nettoyage, telles que des vannes à bille ou à vanne, doivent être envisagées.
Dans les industries pharmaceutique et agroalimentaire, il existe un besoin en vannes offrant un contrôle précis du débit et répondant à des normes d’hygiène strictes. Les vannes papillon, en raison de leur conception, peuvent ne pas fournir le niveau de contrôle nécessaire pour des applications aussi sensibles. De plus, leurs performances d’étanchéité peuvent ne pas répondre aux exigences strictes de propreté de ces industries.
Dans ces cas, les vannes telles que les vannes à soupape ou les vannes à membrane sont mieux adaptées en raison de leur capacité à fournir un contrôle précis et un entretien facile à des fins d'hygiène.
Les vannes papillon ne sont généralement pas recommandées pour les systèmes de gaz à haute pression. La conception du disque et les matériaux d'étanchéité peuvent ne pas être en mesure de résister aux conditions de haute pression requises dans les gazoducs, ce qui pourrait entraîner des pannes ou des fuites. Pour les applications de gaz à haute pression, les vannes telles que les vannes à bille ou les vannes à vanne sont généralement préférées car elles offrent une étanchéité plus robuste et de meilleures performances dans des conditions aussi exigeantes.
Les vannes papillon sont également moins efficaces lorsqu'il s'agit de manipuler des boues ou des fluides abrasifs. Les matériaux d'étanchéité souples et la construction du disque sont sujets à l'usure lorsqu'ils sont exposés à des particules abrasives. Au fil du temps, cela entraîne une dégradation des performances de la vanne et nécessite un entretien plus fréquent. Pour de telles applications, des vannes spécialement conçues pour les boues ou les matériaux abrasifs, telles que des vannes à guillotine, doivent être utilisées à la place.
Les robinets-vannes sont idéaux pour les environnements à haute pression et haute température où une étanchéité fiable et étanche est cruciale. Leur conception garantit un minimum de fuites, ce qui les rend particulièrement utiles dans les industries telles que celles du pétrole et du gaz, où l'intégrité du système est vitale. Les vannes à vanne sont les mieux adaptées aux applications qui nécessitent un fonctionnement peu fréquent et une fermeture complète, car elles fonctionnent parfaitement en fournissant une étanchéité complète. Cependant, ils ne constituent pas le meilleur choix pour les systèmes nécessitant un fonctionnement ou un étranglement fréquent, car leur fonctionnement plus lent et leur potentiel d'érosion pendant l'étranglement peuvent entraîner une usure au fil du temps.
Les robinets à tournant sphérique sont très appréciés pour leur précision dans le contrôle du débit et leur capacité à gérer efficacement les fluides ou les gaz à haute pression. Ils excellent dans les applications où une étanchéité parfaite est nécessaire, garantissant ainsi l'absence de fuite, même sous pression. La conception sphérique de la vanne la rend idéale pour gérer des conditions de débit variables. Les robinets à tournant sphérique sont couramment utilisés dans les industries qui exigent une régulation précise du débit, comme dans les usines chimiques ou les systèmes de gaz. Contrairement aux vannes papillon, les vannes à bille offrent un meilleur contrôle, en particulier pour les applications où des réglages précis sont nécessaires.
Les vannes à soupape sont spécialement conçues pour étrangler et réguler le débit, ce qui en fait la meilleure option lorsqu'un contrôle précis du débit est une priorité. Leur capacité à ajuster le débit par petits incréments leur donne un avantage sur les vannes papillon dans les applications nécessitant des réglages de débit précis et reproductibles. Ces vannes sont souvent utilisées dans des industries telles que le traitement chimique, les centrales électriques et toute application nécessitant une régulation de débit cohérente et contrôlée. Bien que les vannes à soupape soient idéales pour l'étranglement, elles ont tendance à avoir des pertes de charge plus élevées que les autres types de vannes et peuvent ne pas convenir aux systèmes à haut débit qui exigent une résistance minimale.
Type de soupape | Contrôle du débit | Adéquation à la pression | Adéquation de la température | Applications idéales | Contrôle de précision |
Vanne papillon | Modéré | Moyen à faible | Modéré à faible | Systèmes d'eau, CVC, applications à lisier | Faible |
Robinet à tournant sphérique | Excellent | Haut | Haut | Systèmes haute pression et haute température | Haut |
Vanne de porte | Bien | Haut | Haut | Pétrole, gaz, systèmes haute pression | Modéré |
Robinet à soupape | Excellent | Moyen à élevé | Haut | Contrôle précis du débit dans les usines chimiques | Haut |
Les vannes papillon sont des solutions polyvalentes et économiques pour de nombreuses applications de contrôle des fluides. Cependant, ils présentent des limites, en particulier dans les applications à haute pression, haute température et contrôle de débit précis. Comprendre ces limites est crucial pour sélectionner la vanne adaptée à vos besoins.
Pour les applications qui nécessitent un contrôle précis, une fuite nulle ou la capacité de gérer des fluides difficiles, d'autres types de vannes comme les vannes à bille ou les vannes à soupape sont souvent le meilleur choix.

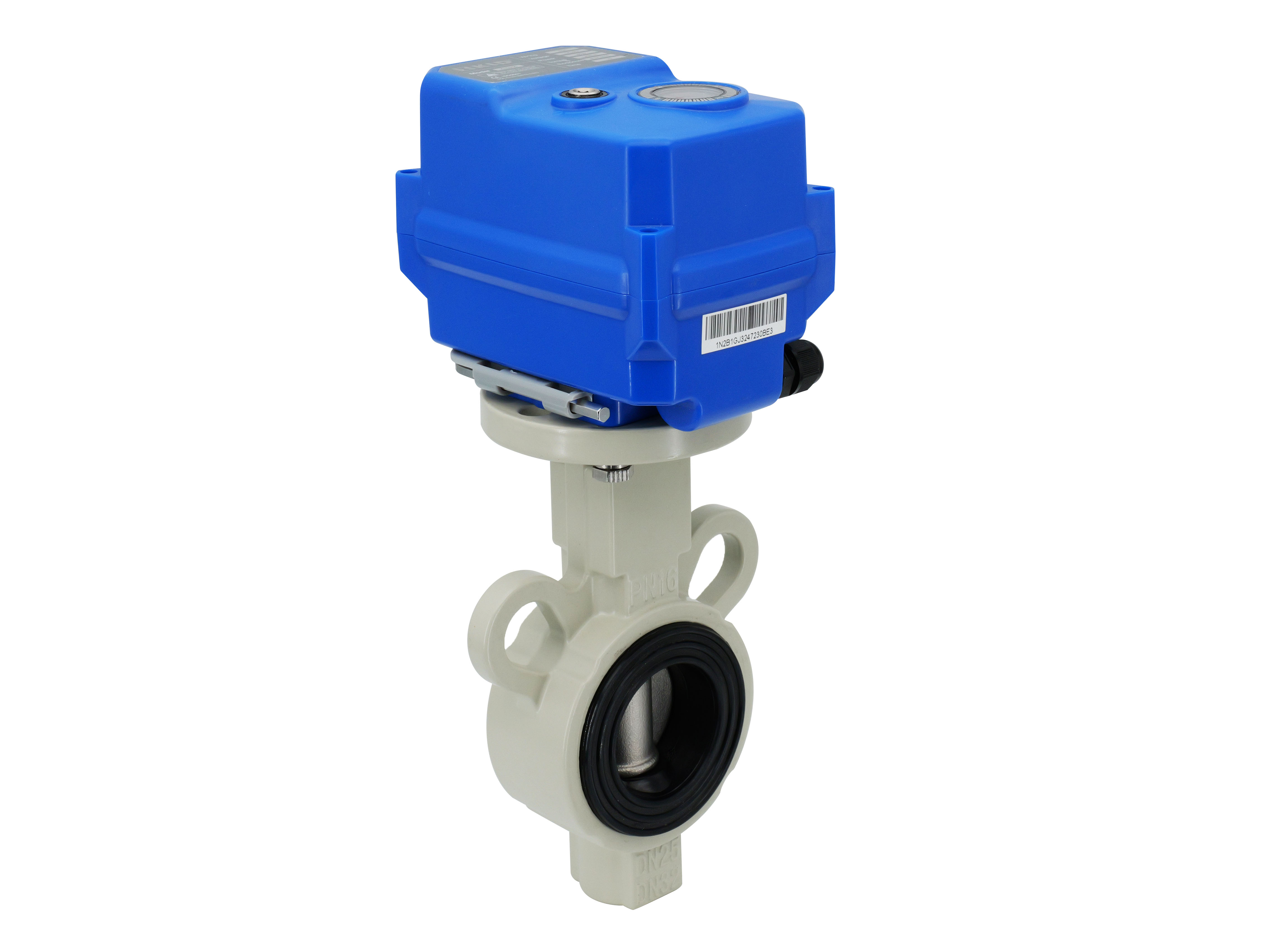

Chez KLD , nous proposons une gamme de vannes papillon de haute qualité, y compris des options de vannes papillon électriques, idéales pour les systèmes modernes nécessitant un contrôle et une automatisation fiables. Que ce soit pour des applications résidentielles, industrielles ou commerciales, les produits KLD contribuent à garantir l'efficacité et la sécurité.
R : Les vannes papillon ne sont pas idéales pour les systèmes à haute pression ou les applications nécessitant un contrôle précis du débit. Dans ces cas, les vannes à bille ou à soupape sont de meilleures options.
R : Les températures élevées peuvent endommager les matériaux d'étanchéité de la vanne, compromettant ainsi ses performances. Pour les conditions de température élevée, des vannes alternatives telles que des vannes à soupape sont recommandées.
R : Les vannes papillon ne conviennent pas aux fluides à haute viscosité car leur conception peut entraîner une inefficacité. Pour de tels fluides, les robinets à tournant sphérique ou les vannes à vanne sont plus efficaces.
R : Pour un contrôle précis du débit, les vannes à soupape sont préférables aux vannes papillon. Leur conception permet une modulation plus précise du débit.
R : Les vannes papillon ont du mal à gérer le lisier en raison du risque d'accumulation de solides sur le disque de la vanne, provoquant une usure et des fuites. Pour les systèmes à lisier, les vannes à vanne ou à bille sont préférables.
R : Bien que les vannes papillon électriques assurent une automatisation et un contrôle fiable, elles ne sont pas idéales pour les applications nécessitant une régulation de débit très précise. Les vannes à soupape sont mieux adaptées à de tels besoins.
