Les vannes papillon jouent un rôle clé dans les systèmes de contrôle des fluides. Leur conception simple mais efficace les rend idéales pour diverses industries. Ils aident à réguler ou à isoler le flux de fluides, de l'eau aux produits chimiques, avec un minimum d'espace et de coût.
Dans cet article, nous explorerons l'utilité des vannes papillon, en nous concentrant particulièrement sur leur fonctionnement, leurs avantages et les industries qui en dépendent. Vous apprendrez également comment les vannes papillon électriques améliorent l'automatisation et l'efficacité.
Les vannes papillon sont de conception simple mais efficaces pour réguler le débit de fluide. Au cœur d'une vanne papillon se trouve un disque rotatif positionné au centre du corps de la vanne. Lorsque la vanne est actionnée, le disque tourne de 90 degrés pour ouvrir ou fermer complètement la vanne. Ce mouvement de rotation contrôle l'écoulement du fluide, le disque étant soit perpendiculaire, soit parallèle au trajet d'écoulement du tuyau.
La vanne papillon fonctionne en faisant tourner le disque à l'intérieur du corps de la vanne, partiellement ou entièrement, pour contrôler le débit. L’angle du disque a un impact direct sur le volume de fluide qui peut le traverser. En position fermée, le disque obstrue complètement le flux, tandis qu'en position ouverte, il permet un débit maximal. La simplicité de la vanne permet un fonctionnement rapide et efficace.
La vanne papillon centrée comporte un disque et une tige positionnés au centre du corps de la vanne. Cette conception simple est idéale pour les applications basse pression où la précision et l'étanchéité ne sont pas les principales préoccupations. Il est couramment utilisé dans des systèmes moins exigeants où l'espace et la rentabilité sont prioritaires.
Dans la vanne papillon excentrique, la tige est légèrement décalée par rapport au centre, offrant ainsi une meilleure étanchéité pendant le fonctionnement. Cette conception décalée aide la vanne à résister à des pressions plus élevées et minimise l'usure des surfaces d'étanchéité. Les vannes papillon excentriques sont idéales pour les applications à pression modérée à élevée, garantissant des performances fiables dans les environnements où l'intégrité de l'étanchéité est cruciale.
La vanne papillon à double excentrique présente deux déports dans sa conception : un sur la tige et un autre sur le disque. Cette configuration contribue à réduire l’usure, offrant ainsi une étanchéité plus durable et plus fiable. Il est particulièrement adapté aux systèmes à haute pression et aux environnements où une étanchéité parfaite est essentielle, comme dans le traitement de l'eau ou les processus industriels.
La vanne papillon triple excentrique est le type le plus avancé, avec trois décalages pour garantir un contact minimal entre le disque et le siège. Cette conception offre l’étanchéité la plus étanche, même à des températures et pressions extrêmes. Il est largement utilisé dans des applications critiques, telles que le traitement chimique et les systèmes à vapeur, où la précision et les performances sont primordiales. La conception à triple excentrique réduit les fuites et prolonge la durée de vie de la vanne dans des conditions exigeantes.
Type de soupape | Caractéristiques de conception | Cas d'utilisation idéal |
Vanne papillon centrée | Positionnement du disque central et de la tige | Applications basse pression, solutions économiques |
Vanne papillon excentrique | Tige décalée du centre pour une meilleure étanchéité | Systèmes à pression modérée à élevée |
Vanne papillon double excentrique | Deux décalages pour réduire l'usure | Applications haute pression, étanchéité parfaite nécessaire |
Vanne papillon triple excentrique | Trois décalages pour un contact minimal entre le disque et le siège | Applications critiques (chimie, vapeur, haute pression) |
Les vannes papillon sont principalement utilisées pour isoler ou arrêter le flux de fluides. Grâce à leur fonctionnement rapide d'un quart de tour, ils peuvent rapidement arrêter ou ouvrir le débit, ce qui les rend idéaux pour les applications où un contrôle immédiat du débit est nécessaire, comme les arrêts d'urgence.
En plus de couper le débit, les vannes papillon peuvent le réguler. En ajustant l'angle du disque, les vannes papillon contrôlent la quantité de liquide qui passe. Cela les rend idéaux pour les situations où un contrôle précis du débit est requis, en particulier dans les canalisations de grand diamètre dans des systèmes tels que la distribution d'eau ou le traitement chimique.

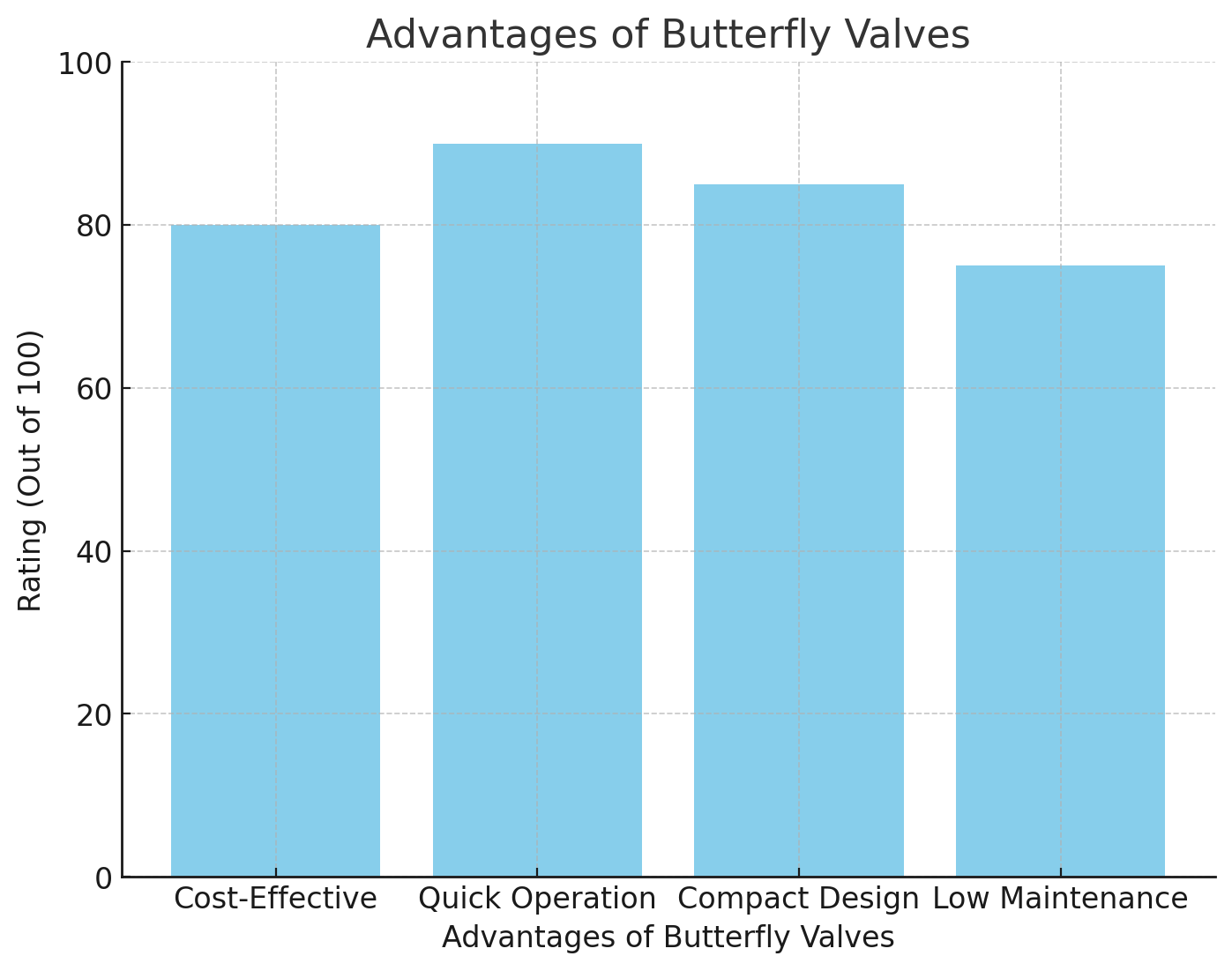

Les vannes papillon sont connues pour leur conception compacte, qui nécessite moins d'espace par rapport à d'autres types de vannes, telles que les vannes à bille ou à vanne. Cela en fait un choix privilégié dans les espaces restreints ou dans les systèmes où le poids et la taille sont des facteurs cruciaux. Leur petit profil se traduit également par des économies de coûts, car leur fabrication nécessite moins de matériaux.
Les vannes papillon sont connues pour leur prix abordable, grâce à leur conception simple et à moins de composants. Cela en fait une option économique par rapport aux autres types de vannes, en particulier dans les grands systèmes. Leurs faibles coûts de fabrication et de matériaux, ainsi que leur temps d'installation réduit, contribuent à minimiser les dépenses globales des systèmes de contrôle des fluides, ce qui en fait un choix populaire pour les projets soucieux de leur budget.
La conception quart de tour des vannes papillon permet un actionnement rapide, permettant à la vanne de s'ouvrir ou de se fermer d'un simple tour de 90 degrés. Cette réponse rapide rend les vannes papillon idéales pour les systèmes nécessitant une fermeture rapide ou des réglages fréquents. Leur fonctionnement rapide contribue à réduire les temps d’arrêt et les retards opérationnels, améliorant ainsi l’efficacité globale du système et garantissant des performances fluides et continues.
L’une des caractéristiques les plus remarquables des vannes papillon est leur conception compacte et légère. Ces vannes occupent moins d'espace par rapport à d'autres types de vannes, telles que les vannes à bille ou à vanne. Cet avantage en termes d'économie d'espace est particulièrement bénéfique dans les installations où l'espace est limité, comme dans les salles mécaniques étroites ou les systèmes de tuyauterie à grande échelle. Leur faible encombrement les rend plus faciles à installer, réduisant ainsi la complexité du système.
Les vannes papillon nécessitent relativement peu d'entretien en raison de leur construction simple et du nombre réduit de pièces mobiles. Contrairement aux types de vannes plus complexes, les vannes papillon subissent moins d'usure, ce qui se traduit par moins de réparations et des coûts de maintenance réduits. La conception entraîne également moins de pannes, prolongeant la durée de vie de la vanne et améliorant la fiabilité à long terme du système. Un entretien régulier, comme la vérification des joints et la lubrification des composants, est généralement tout ce qui est nécessaire pour qu'ils continuent de fonctionner efficacement.
Les vannes papillon sont couramment utilisées dans les usines de traitement de l'eau, où elles régulent et isolent le débit d'eau à travers les systèmes de filtration et de distribution. Ils garantissent un débit d’eau constant et sont essentiels au maintien des performances du système.
Dans les systèmes de chauffage, de ventilation et de climatisation (CVC), les vannes papillon sont utilisées pour contrôler le débit d'air dans les grands conduits. Leur taille compacte et leur fonctionnement rapide les rendent idéaux pour gérer efficacement le flux d’air et assurer une régulation constante de la température.
Les vannes papillon jouent un rôle clé dans l'industrie pétrolière et gazière en régulant le débit des fluides dans les pipelines. Ils sont utilisés dans les applications en amont et en aval où une fermeture et un contrôle du débit fiables sont essentiels.
Dans le traitement chimique, les vannes papillon sont utilisées pour contrôler le flux de produits chimiques et autres fluides agressifs. La variété des matériaux disponibles, notamment l'acier inoxydable et le PTFE, leur permet de gérer efficacement les substances corrosives et abrasives.
Une vanne papillon électrique est essentiellement une vanne papillon dotée d'un actionneur électrique qui permet un fonctionnement automatisé. Au lieu d'un fonctionnement manuel, la vanne peut être contrôlée à distance via des signaux électriques, ce qui la rend idéale pour les applications nécessitant une automatisation et une régulation précise du débit.
Les vannes papillon électriques sont couramment utilisées dans les systèmes où une commande à distance et un contrôle précis sont nécessaires. On les trouve souvent dans des secteurs tels que les produits pharmaceutiques, la transformation des aliments et la manipulation de produits chimiques, où des performances constantes et fiables sont cruciales.
Les vannes papillon électriques sont particulièrement utiles dans les applications où l'automatisation est nécessaire, comme dans les systèmes CVC ou les installations de traitement de l'eau. Leur capacité à être intégrée dans des systèmes de contrôle automatisés permet un fonctionnement précis et efficace sans intervention manuelle.
Lors de la sélection d'une vanne papillon, il est crucial d'évaluer les besoins spécifiques de l'application. Les facteurs clés incluent les exigences de pression du système, le type de fluide et les contraintes d'espace. Pour les systèmes haute pression, les vannes papillon excentriques ou doubles excentriques sont préférées en raison de leur étanchéité et de leur durabilité améliorées. En revanche, les vannes papillon centrées sont idéales pour les applications à basse pression, offrant une solution plus rentable et plus efficace.
Le choix du matériau joue un rôle important dans les performances et la longévité de la vanne. Pour les environnements avec des fluides corrosifs, les vannes papillon en acier inoxydable ou revêtues de PTFE sont recommandées en raison de leur résistance à la corrosion et à l'usure. Pour les applications moins exigeantes, la fonte peut être une option économique. La sélection des matériaux garantit que la vanne peut gérer les conditions et prolonge sa durée de vie opérationnelle.
Matériel | Idéal pour | Avantages |
Acier inoxydable | Environnements corrosifs, fluides à haute température | Résistant à la corrosion, haute durabilité |
Ptfe | Produits chimiques, milieux très corrosifs | Excellente résistance chimique, non réactif |
Fonte | Applications industrielles standards, basse pression | Économique, adapté aux fluides non corrosifs |
Le choix du bon actionneur dépend du niveau d'automatisation et de contrôle requis pour le système. Les actionneurs manuels conviennent aux applications de base avec de faibles besoins d'automatisation. Les actionneurs pneumatiques sont idéaux pour les opérations à grande vitesse, tandis que les vannes papillon électriques offrent la plus grande polyvalence. Les actionneurs électriques permettent un contrôle précis, un fonctionnement à distance et une intégration dans des systèmes automatisés, ce qui les rend idéaux pour les applications nécessitant une efficacité et une automatisation élevées.
Facteur | Considération | Type de vanne recommandé |
Pression | Systèmes haute ou basse pression | Excentrique, double excentrique ou centré pour basse pression |
Type de fluide | Fluides corrosifs, chimiques ou abrasifs | Acier inoxydable, PTFE, Fonte |
Contraintes spatiales | Limites de l'espace d'installation | Vanne papillon centrée pour conceptions compactes |
Besoins en automatisation | Nécessité d'une opération à distance et d'un contrôle de précision | Vanne papillon électrique pour automatisation et télécommande |
Les vannes papillon sont essentielles au contrôle des fluides en raison de leur conception compacte, de leur rentabilité et de leur fonctionnement rapide. Ils sont largement utilisés dans le traitement de l’eau, le CVC, le pétrole et le gaz et le traitement chimique. Les vannes papillon électriques, dotées de fonctionnalités d'automatisation, offrent des fonctionnalités améliorées pour le contrôle à distance et la régulation précise du débit. En comprenant leurs types, avantages et applications, les industries peuvent optimiser les systèmes fluides pour une meilleure efficacité et des économies de coûts.
Lorsque vous choisissez une vanne papillon, tenez compte des besoins spécifiques de votre application. KLD propose des vannes de haute qualité qui garantissent des performances optimales du système.
R : Une vanne papillon est utilisée pour réguler ou isoler le débit de fluide dans les tuyaux. Il est particulièrement utile pour les tuyaux de grand diamètre et est rentable grâce à sa conception simple.
R : Une vanne papillon électrique utilise un actionneur électrique pour contrôler le mouvement de la vanne, offrant une régulation précise du débit et un fonctionnement à distance pour l'automatisation.
R : Les vannes papillon électriques offrent un meilleur contrôle, une meilleure automatisation et un meilleur fonctionnement à distance, ce qui les rend idéales pour les systèmes qui nécessitent précision et efficacité.
R : Les vannes papillon électriques offrent un contrôle précis du débit, une efficacité énergétique et un fonctionnement à distance, ce qui les rend adaptées aux industries telles que les produits pharmaceutiques et la transformation alimentaire.
R : Oui, les vannes papillon peuvent être utilisées à la fois pour le contrôle tout ou rien et pour la modulation du débit, selon le type d'actionneur, y compris les vannes papillon électriques.
