Lors de la conception ou de la mise à niveau de systèmes de contrôle des fluides, l'une des décisions les plus courantes que les ingénieurs et les gestionnaires des installations sont confrontés est de savoir si vous devez utiliser une valve solénoïde ou une vanne à billes motorisée . Les deux appareils régulent le flux de liquides ou de gaz, mais ils fonctionnent de manière très différente, et le choix du mauvais peut entraîner une inefficacité, des coûts d'entretien plus élevés ou même une défaillance du système. Comprendre la différence entre un solénoïde et une valve à billes motorisés est essentiel pour les applications allant du CVC et de l'irrigation à l'automatisation industrielle et aux systèmes de traitement de l'eau.
Cet article décompose les distinctions entre les soupapes de solénoïde et les vannes à billes motorisées , expliquant comment elles fonctionnent, leurs avantages et limites et les scénarios dans lesquels chacun convient le mieux. À la fin, vous aurez un cadre clair pour choisir la bonne solution pour votre projet.
Un solénoïde utilise une bobine électromagnétique pour contrôler le mouvement d'un piston ou d'un diaphragme, qui ouvre ou ferme le chemin d'écoulement. Lorsque le courant électrique dynamise la bobine, il crée un champ magnétique qui déplace le piston. Cette action permet au liquide de passer ou de le bloquer entièrement. Les solénoïdes sont généralement des appareils ON / OFF et fonctionnent très rapidement, ce qui les rend idéaux pour les applications qui nécessitent une commutation fréquente.
Les caractéristiques clés des solénoïdes comprennent:
Actionnement instantané (généralement des millisecondes)
Taille compacte et construction légère
Convient à des débits faibles à moyens
Généralement limité aux liquides propres et à faible viscosité
En raison de leur temps de réponse rapide, les soupapes de solénoïde sont largement utilisées dans les systèmes d'automatisation qui nécessitent un contrôle rapide et répétitif, tels que les lignes pneumatiques, les injecteurs de carburant ou les minuteries d'irrigation.

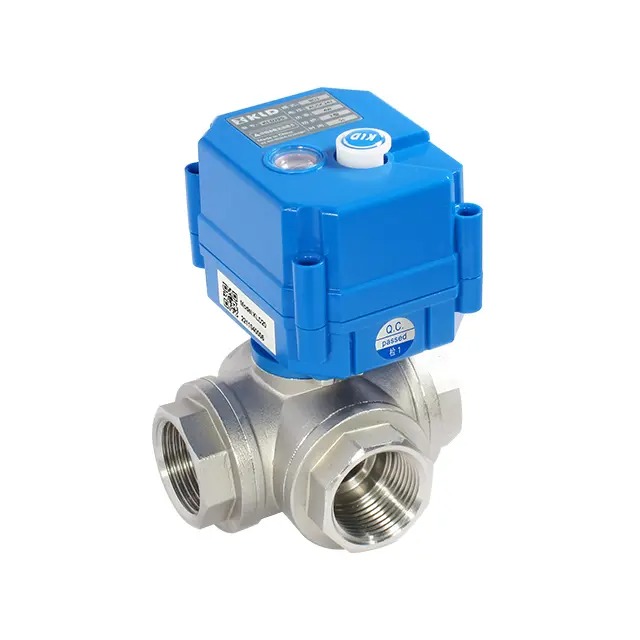

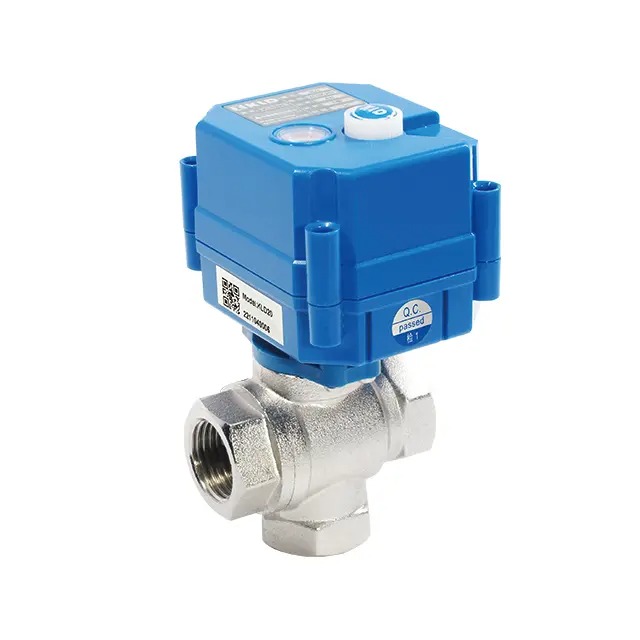

Une valve à billes motorisée s'appuie sur un moteur électrique pour faire tourner une balle avec un alésage (trou) à travers son centre. Lorsque la balle est alignée avec le pipeline, le fluide coule librement; Lorsqu'il est tourné à 90 degrés, l'alésage est bloqué, arrêtant le débit. Contrairement à des soupapes de saloïde, les vannes à billes motorisées peuvent être conçues pour le contrôle activé / désactivé et la régulation du débit proportionnel . L'actionneur motorisé peut également inclure des fonctionnalités telles que les commutateurs de limite, la rétroaction de position ou la remplacement manuel.
Les caractéristiques clés des vannes à billes motorisées comprennent:
Ouverture et fermeture lisses (généralement plusieurs secondes)
Convient aux débits élevés et aux grands diamètres de tuyaux
Capable de gérer des médias visqueux, sales ou corrosifs
Une durée de vie plus longue en raison de moins d'usure
Les vannes à billes motorisées sont courantes dans les systèmes CVC, les usines de traitement de l'eau et les processus d'automatisation industrielle, où la durabilité et le contrôle précis sont essentiels.
Pour mieux visualiser les différences, le tableau ci-dessous met en évidence les distinctions les plus importantes:
| Fonctionnalité | Valve de solénoïde | Vanne à billes motorisée |
| Méthode d'actionnement | Bobine électromagnétique | Moteur électrique |
| Vitesse de fonctionnement | Instantané (millisecondes) | Plus lent (secondes) |
| Capacité de débit | Meilleur pour les débits petits et moyens | Convient pour les flux moyens à très élevés |
| Compatibilité des médias | Fluides propres et à faible viscosité uniquement | Patriage des liquides sales, visqueux ou corrosifs |
| Durée de vie | Plus court, la bobine peut s'épuiser | Plus longtemps, moins d'usure |
| Type de contrôle | ON / OFF UNIQUEMENT | Marche / arrêt et contrôle proportionnel |
| Entretien | Plus haut (défaillance de la bobine, colmatage) | Inférieur (construction mécanique robuste) |
Cette comparaison montre pourquoi les vannes à billes motorisées sont de plus en plus privilégiées dans les applications industrielles et commerciales exigeantes, tandis que les vannes de solénoïde restent populaires pour des tâches plus simples et à changement rapide.
Un facteur critique dans la sélection entre les deux vannes est la consommation d'énergie. Les soupapes de solénoïde nécessitent une puissance continue pour maintenir leur position ouverte (dans des conceptions normalement fermées), ce qui peut entraîner une consommation d'énergie significative sur de longues périodes. En revanche, une valve à billes motorisée ne consomme de l'énergie que lors de l'ouverture ou de la fermeture, en restant en position sans tirage de courant continu, et il a également une -fonction de sécurité (NC-NC-NORMALLEMENT, sans s'ouvrir en option). Cela rend les vannes motorisées plus économes en énergie dans les systèmes qui restent ouverts ou fermés pour des durées prolongées, telles que les réseaux de distribution d'eau ou le zonage HVAC.
La fiabilité dicte souvent les coûts opérationnels à long terme. Les solénoïdes sont sujets à l'épuisement professionnel, au collage ou au colmatage, en particulier lorsqu'ils traitent des milieux sales ou corrosifs. Cela conduit à des besoins de maintenance plus élevés et à des temps d'arrêt potentiels. D'un autre côté, les vannes à billes motorisées sont construites avec des composants mécaniques robustes qui résistent à l'usure, tolèrent les impuretés et offrent une longue durée de vie. Pour les applications où la fiabilité est critique, telle que l'automatisation industrielle ou le contrôle des processus - les vannes à billes motorisées fournissent un avantage distinct.
Le choix entre le solénoïde et les vannes à billes motorisés dépend des exigences spécifiques de votre système. Voici une ventilation:
| Type d'application | Meilleur choix | Raison |
| Commutation rapide, petit débit | Valve de solénoïde | Actionnement instantané, taille compacte |
| Média à haut débit, sale / visqueux | Vanne à billes motorisée | Gère les grands volumes et les impuretés |
| Cycles ouverts / fermés | Vanne à billes motorisée | Econficré, peu d'entretien |
| Irrigation et petite automatisation | Valve de solénoïde | Économique et simple à installer |
| Zonage HVAC, traitement de l'eau | Vanne à billes motorisée | Fiable et durable |
En alignant le choix de la valve sur les demandes opérationnelles du système, vous assurez des performances optimales et une rentabilité.
À première vue, les soupapes de solénoïde sont moins chères et plus faciles à installer que les vannes à billes motorisées , qui nécessitent plus d'espace et une configuration de montage plus robuste. Cependant, les économies initiales sur les solénoïdes peuvent être compensées par des coûts d'entretien plus élevés et une consommation d'énergie au fil du temps. Les vannes à billes motorisées peuvent avoir un coût initial plus élevé, mais offrent généralement un coût total de possession inférieur en raison de leur durabilité, de leur efficacité énergétique et de leur besoin réduit de remplacement.
L'automatisation moderne repose de plus en plus sur des systèmes de contrôle intelligents. Les solénoïdes ne fournissent que des fonctionnalités ouvertes / clôtures simples, ce qui limite l'intégration à la gestion avancée des bâtiments ou aux plates-formes IoT industrielles. En revanche, les vannes à billes motorisées peuvent être équipées de rétroaction de position, de contrôle proportionnel et de capacités de communication numérique, ce qui les rend très compatibles avec les environnements intelligents de construction et d'industrie 4.0.
La principale différence entre une valve solénoïde et une vanne à billes motorisés réside dans leurs méthodes de conduite et les applications qu'elles servent le mieux. Les solénoïdes sont rapides, compacts et adaptés aux applications propres et à petit flux où une commutation rapide est requise. Les vannes à billes motorisées conviennent non seulement aux applications propres et à petit débit ，, mais excellent également dans la gestion des débits plus élevés, des milieux sales ou corrosifs et des cycles de longue durée avec une plus grande fiabilité et efficacité énergétique.
Si vous recherchez une solution à long terme, durable et efficace - en particulier pour le CVC, l'automatisation industrielle ou le traitement de l'eau - alors une valve à billes motorisée est probablement le meilleur choix. Pour une commutation simple et rapide avec des flux plus petits, une valve solénoïde reste une option pratique et rentable.
1. Une vanne à billes motorisée peut-elle remplacer une valve solénoïde dans toutes les applications?
Pas toujours, mais la plupart des applications lorsque l'électrovanne ne peut pas fonctionner de manière fiable. Les vannes à billes motorisées sont meilleures pour les grands flux et les cycles de service plus longs, mais si votre système nécessite une commutation extrêmement rapide ou une étanchéité à l'air très rigide, une valve solénoïde peut toujours être plus appropriée.
2. Les vannes à billes motorisées sont-elles plus chères que les soupapes de solénoïde?
Oui, les coûts initiaux sont plus élevés, mais leur durabilité et leur efficacité énergétique les rendent souvent plus économiques au cours de la durée de vie de la valve.
3. Quel type de vanne convient le plus aux liquides sales ou visqueux?
Une valve à billes motorisée est meilleure car elle peut gérer les impuretés sans obstruer.
4. Les vannes à billes motorisées consomment-elles de l'énergie en continu?
Non, ils ne consomment de l'énergie que lors de l'ouverture et de la fermeture, ce qui les rend plus économes en énergie par rapport aux soupapes de solénoïde.
5. Quelle valve convient le mieux à l'intégration de construction intelligente?
Les vannes à billes motorisées sont plus compatibles avec les systèmes de contrôle avancés car ils peuvent offrir un contrôle proportionnel, des signaux de rétroaction et des capacités de communication numérique.
